1-5 aggregate-address address mask
Cisco BGP-4 命令与配置手册
语法描述:
address:聚合路由的IP地址。
mask:聚合路由的掩码。
route-map-name:用来修改聚合路由属性的路由映射。
用途:在BGP表中创建聚合路由表项。只有当BGP表中存在待创建聚合路由的明细路由时,才能创建出相应的聚合路由。这种形式的aggregate-address命令可用来修改聚合路由的BGP属性,无论是使用关键字route-map还是attribute-map都能起到同样的效果。
Cisco IOS软件版本:10.0
配置案例:修改聚合路由的属性

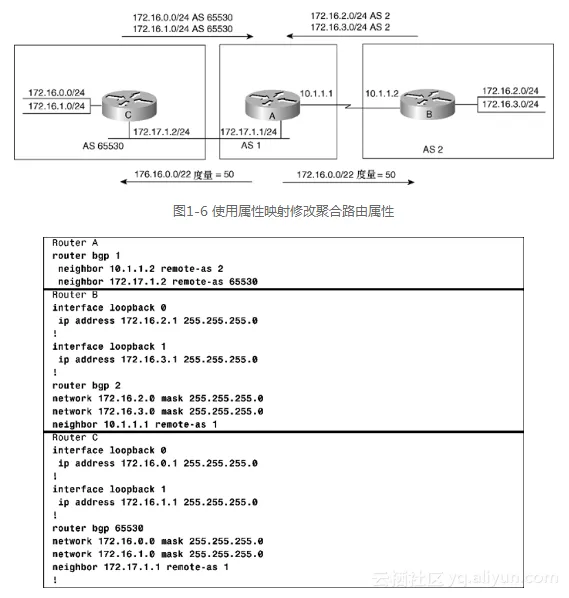

在图1-6所示,路由器A分别从路由器B和C各学得两条路由。路由器B将会聚合这4条路由,并修改聚合路由的度量(metric)。

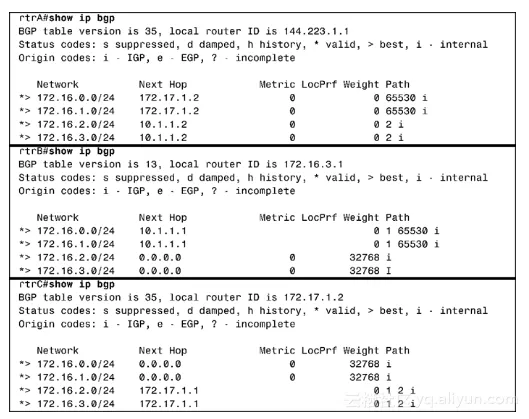

在路由器C和B上,各创建了2个loopback接口。只有当BGP表中至少存在一条隶属于聚合路由的明细路由时,BGP路由器才会通告该聚合路由。为了将聚合路由的明细路由置入BGP表,在路由器B和C上还得动用BGP network命令。在聚合与loopback接口相关的前缀之前,有必要验证明细路由是否已在路由器A、B、C的BGP表中现身。

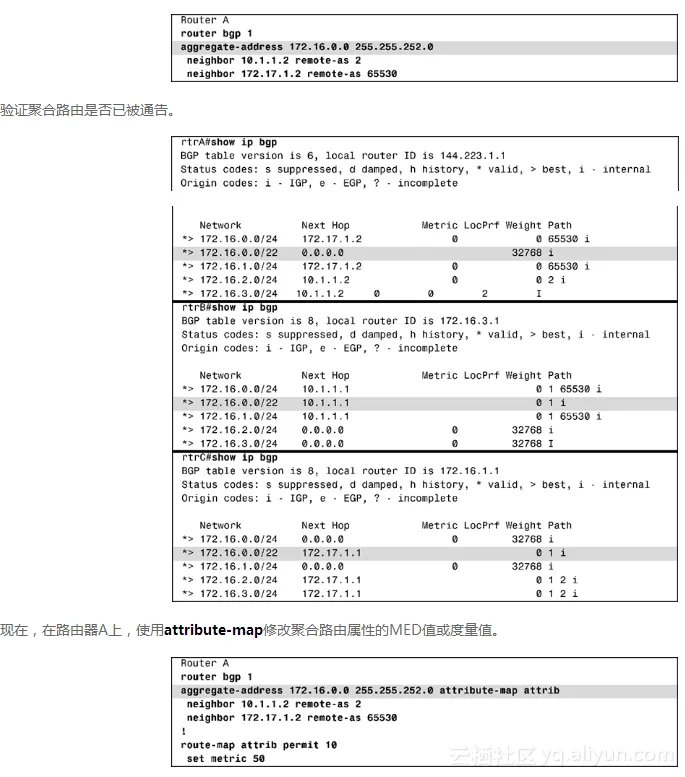

现在,修改路由器A的BGP配置,激活聚合路由的通告,并验证是否将这条聚合路由通告给了路由器B和C。
验证

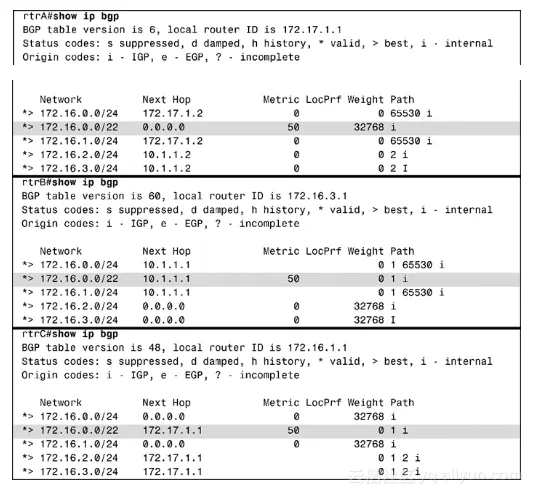

验证聚合路由的度量值属性是否已被修改。
故障排除
步骤1:使用show ip bgp neighbors命令,验证BGP邻居是否处于Established状态。如果邻居关系不处于Established状态,请见8-23节。
步骤2:使用show ip bgp命令,弄清BPG表中是否至少有一条明细路由隶属于待聚合网络的地址范围。
步骤3:若BGP表中至少拥有了一条这样的明细路由,请跳到步骤5。
步骤4:若BGP表中没有这样的明细路由,请执行以下操作。
检查BGP network命令的语法(地址和掩码)。返回步骤2。
若以重分发的方式在BGP中注入路由(直连、静态,或IGP路由),请确保开启了no auto-summary特性。检查重分发命令的语法。返回步骤2。
步骤5:验证是否存在过滤器阻挡了聚合路由的通告。
步骤6:验证路由映射的语法。
