2.5 综合演练——汽车的绘制

本实例绘制的汽车简易造型,如图2-51所示。大体顺序是先绘制两个车轮,从而确定汽车的大体尺寸和位置;然后绘制车体轮廓;最后绘制车窗。绘制过程中要用到直线、圆、圆弧、圆环、矩形和正多边形等命令。


6cedf2fd3d9190f510f1760b75aa6c198bc96a82

绘制步骤

绘制车轮。

(1)单击“默认”选项卡“绘图”面板中的“圆”按钮,绘制圆。命令行提示与操作如下。

命令: _circle
指定圆的圆心或 [三点(3P)/两点(2P)/相切、相切、半径(T)]: 500,200↙
指定圆的半径或 [直径(D)] <163.7959>: 150↙

结果如图2-52所示。


<a href=https://yqfile.alicdn.com/429049b22bf70215310825fdb4dc4e78a29da369.png" >

(2)用同样方法,指定圆心坐标为(1500,200),半径为150绘制另外一个圆,如图2-53所示。


<a href=https://yqfile.alicdn.com/03f569ca1ea3fd50679085766a27da560203e31a.png" >

(3)选择菜单栏中的“绘图”→“圆环”命令,绘制两个圆环。命令行提示与操作如下。

命令: _donut
指定圆环的内径 <10.0000>: 30↙
指定圆环的外径 <80.0000>:100↙
指定圆环的中心点或 <退出>:500,200↙
指定圆环的中心点或 <退出>:1500,200↙
指定圆环的中心点或 <退出>:↙

结果如图2-54所示。


86a531c9c6c07a4ea312c8f904ccdc610d1cbf13

绘制车体轮廓。

(1)单击“默认”选项卡“绘图”面板中的“直线”按钮,绘制底板。命令行提示与操作如下。

命令: _line
指定第一个点: 50,200↙
指定下一点或 [放弃(U)]: 350,200↙
指定下一点或 [放弃(U)]: ↙

结果如图2-55所示。


fd0ab839659f1b15462a7a995d0b223a52fe9904

(2)用同样方法,指定端点坐标分别为{(650,200)、(1350,200)}和{(1650,200)、(2200,200)}绘制两条线段,如图2-56所示。


<a href=https://yqfile.alicdn.com/7f7c05bf2376f34b0abe00d9ac063ed3ef9688e8.png" >

(3)单击“默认”选项卡“绘图”面板中的“多段线”按钮图片 199,绘制轮廓。命令行提示与操作如下。

命令: _pline
指定起点: 50,200↙
当前线宽为 0.0000
指定下一个点或 [圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: a↙(在AutoCAD中,执行命令时,采用大写字母与小写字母效果相同)
指定圆弧的端点(按住 Ctrl 键以切换方向)或[角度(A)/圆心(CE)/方向(D)/半宽(H)/直线(L)/半径(R)/第二个点(S)/放弃(U)/宽度(W)]: s↙
指定圆弧上的第二个点: 0,380↙
指定圆弧的端点: 50,550↙
指定圆弧的端点(按住 Ctrl 键以切换方向)或[角度(A)/圆心(CE)/闭合(CL)/方向(D)/半宽(H)/直线(L)/半径(R)/第二个点(S)/放弃(U)/宽度(W)]: l↙
指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: @375,0↙
指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: @160,240↙
指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: @780,0↙
指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: @365,-285↙
指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: @470,-60↙
指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: ↙

结果如图2-57所示。


dd59a67a8abedbee2061a9d9865ee4da570e12bf

(4)单击“默认”选项卡“绘图”面板中的“圆弧”按钮图片 201,绘制圆弧。命令行提示与操作如下。

命令: _arc
指定圆弧的起点或 [圆心(C)]: 2200,200↙
指定圆弧的第二个点或 [圆心(C)/端点(E)]:2256,322↙
指定圆弧的端点:2200,445↙

结果如图2-58所示。


<a href=https://yqfile.alicdn.com/1927b9a20697f1749da0ef9e4a30b469657b9559.png" >

绘制车窗。

(1)单击“默认”选项卡“绘图”面板中的“矩形”按钮图片 204,绘制矩形。命令行提示与操作如下。

命令: _rectang
指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: 650,730↙
指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]: 880,370↙

结果如图2-59所示。


<a href=https://yqfile.alicdn.com/a30255a41fe08960550d47976b6a7fa30298d1f7.png" >

(2)单击“默认”选项卡“绘图”面板中的“多边形”按钮图片 206,命令行提示与操作如下。

命令: _polygon
输入边的数目 <4>:↙
指定正多边形的中心点或 [边(E)]: e↙
指定边的第一个端点: 920,730↙
指定边的第二个端点: 920,370↙

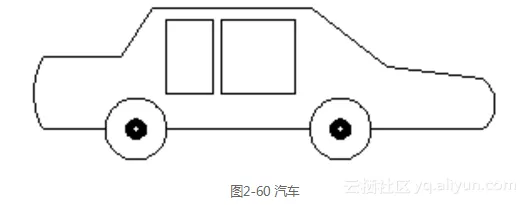

结果如图2-60所示。


41ba5cdc57cdc12154dd8029cf96e0df42743958
