BIMserver入门安装部署 - 环境搭建、数据导入及预览

Bimserver是一个开源的bim服务器，可以导入autocad的各种图纸文件，支持在线浏览和编辑。代码地址为https://github.com/opensourceBIM

我用的操作系统是win7，web服务器为tomcat7.0.64，jdk8

环境搭建

1. 下载bimserver.war包，目前最新的包为bimserverwar-1.5.92.war
2. 将bimserver war包拷到tomcat/webapp下，修改为bimserver.war
3. 启动tomcat端口8082可自行修改，会自动解压bimserver.war到bimserver文件夹下
4. 等待tomcat启动成功后，使用浏览器访问localhost:8082打开平台自带的运维界面
5. 离线插件下载插件下载

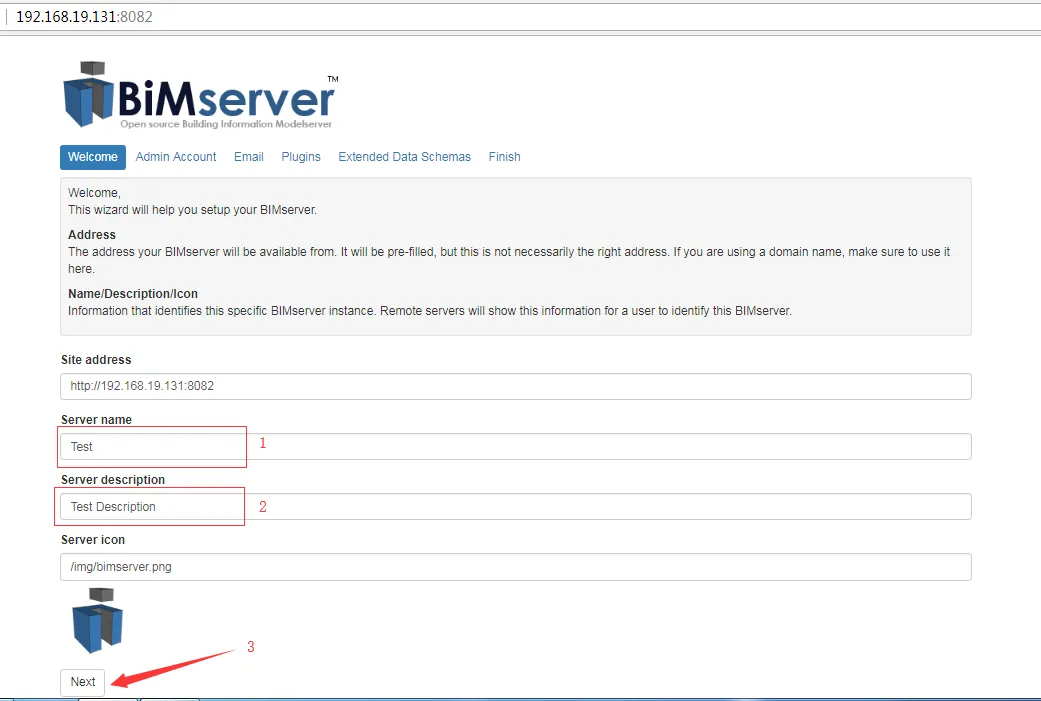

• 打开BIMserver的运维安装界面，填写服务名称、服务描述，其他默认即可，点击Next

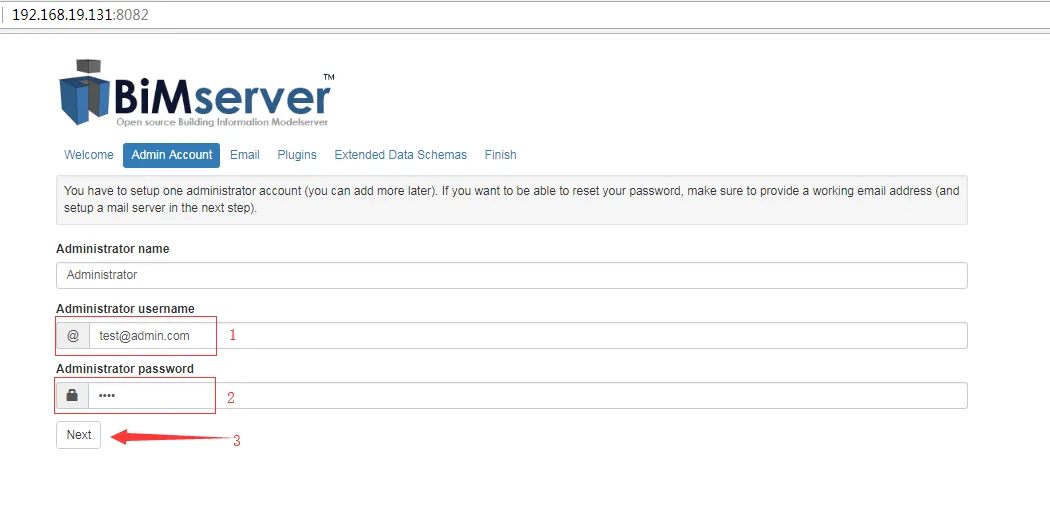

• 设置管理员账号、密码，进入下一步

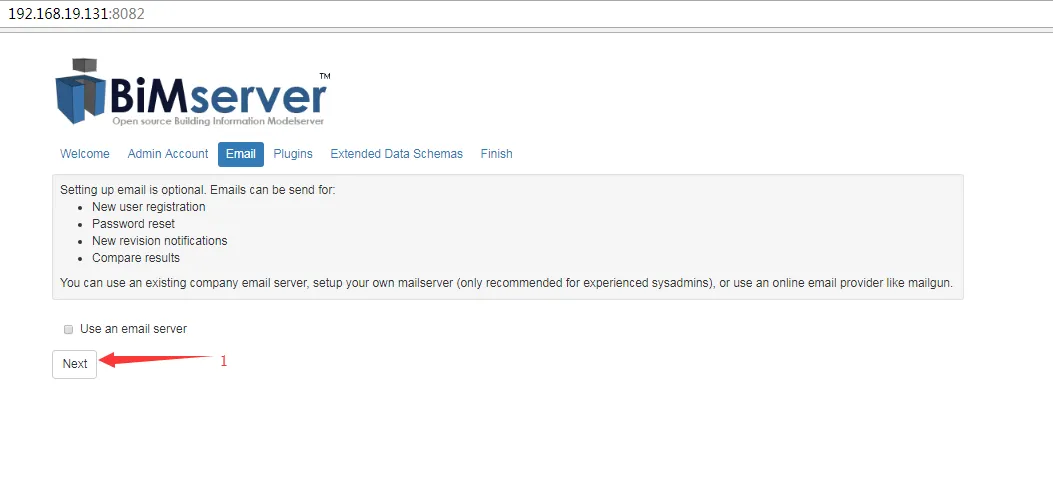

• 设置email服务，忽略，点击Next

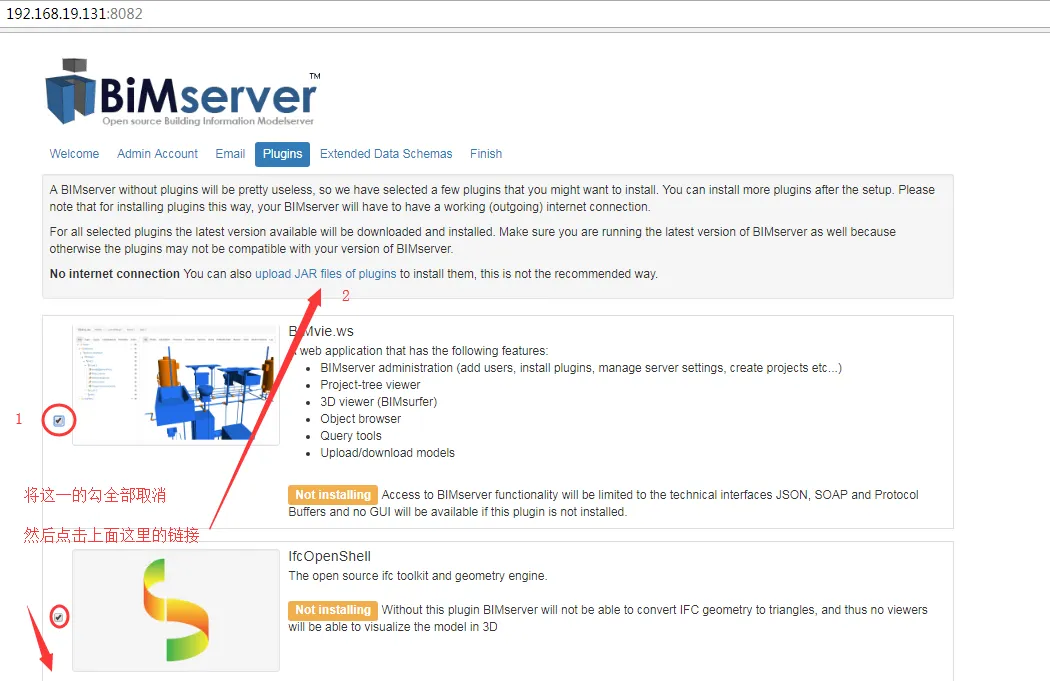

• 勾选掉所有的插件的勾，点击upload JAR files of plugins，进行离线安装插件

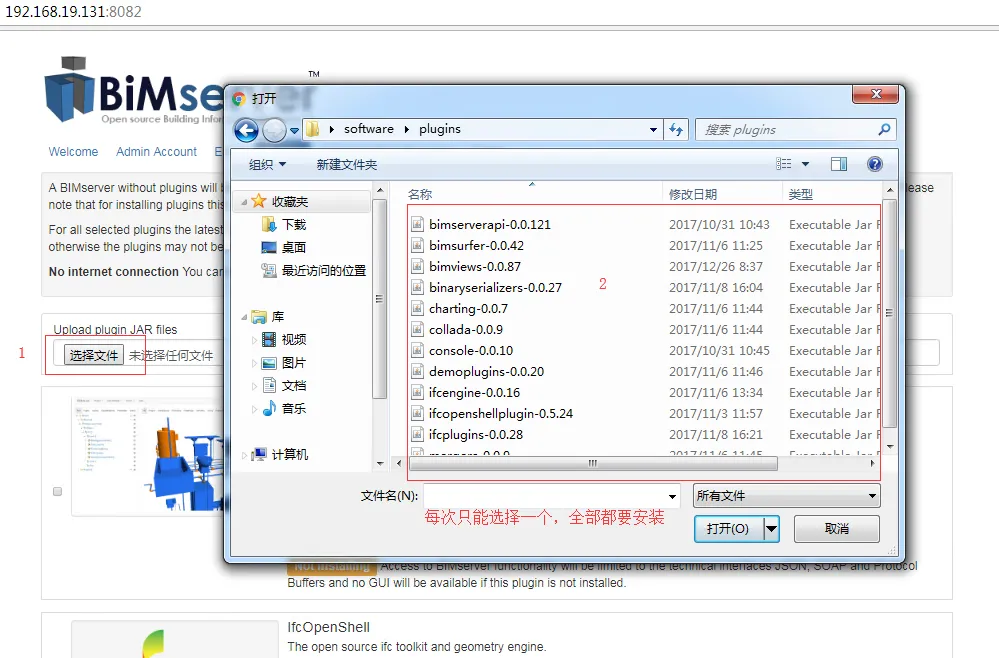

• 由于每次只能打开一个插件，所以需要耐心的将每一个插件选择好（不要有遗漏哦）

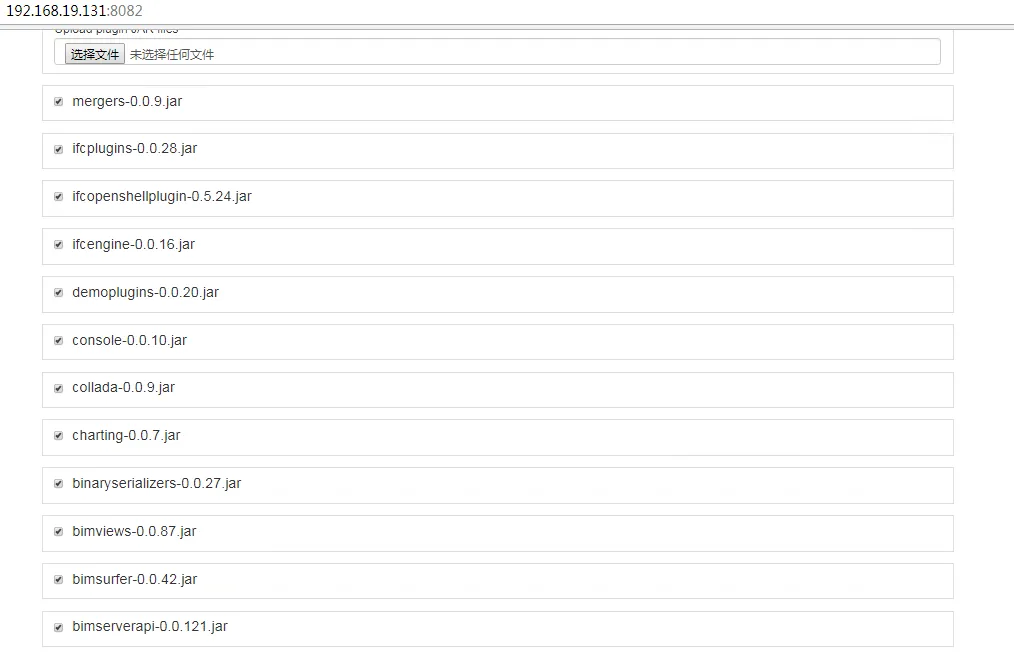

• 这是插件列表，最好数一下

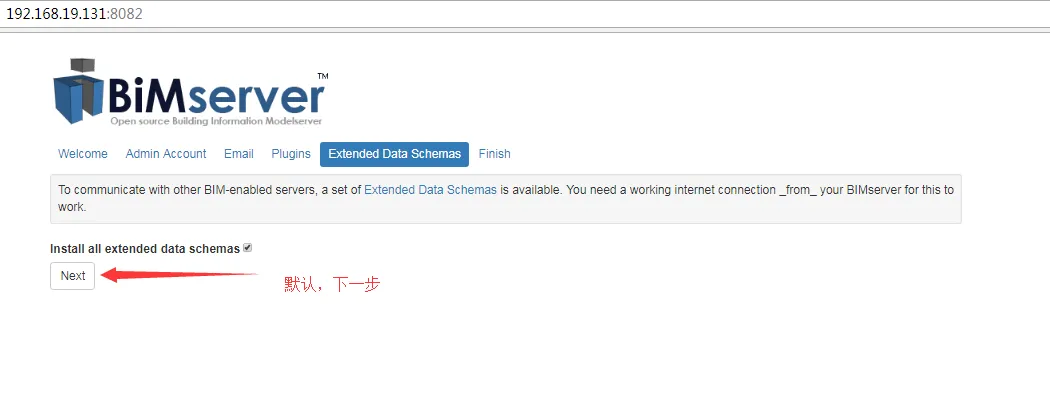

• 默认，下一步


• 点击 Setup，开始安装

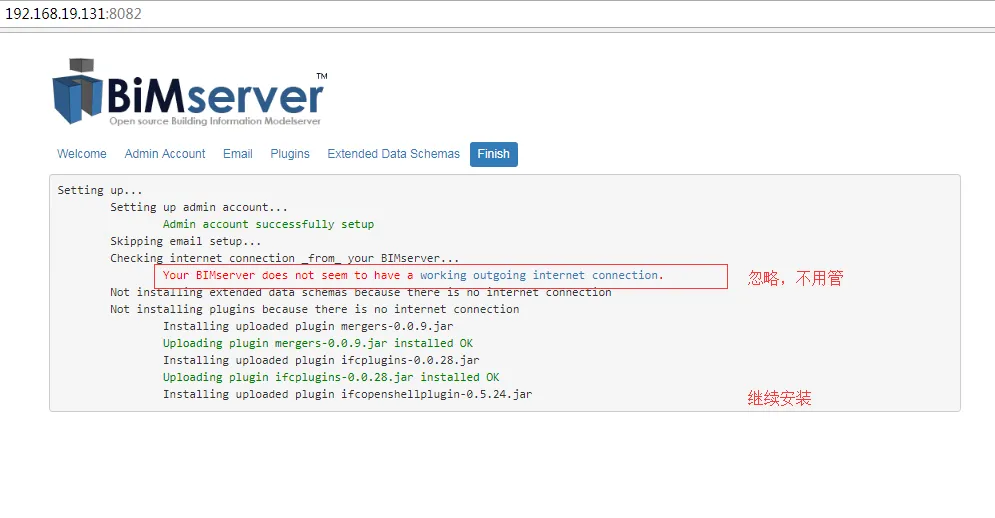

• 安装过程中，打印了一行红色的字体，忽略，不用管，会继续安装

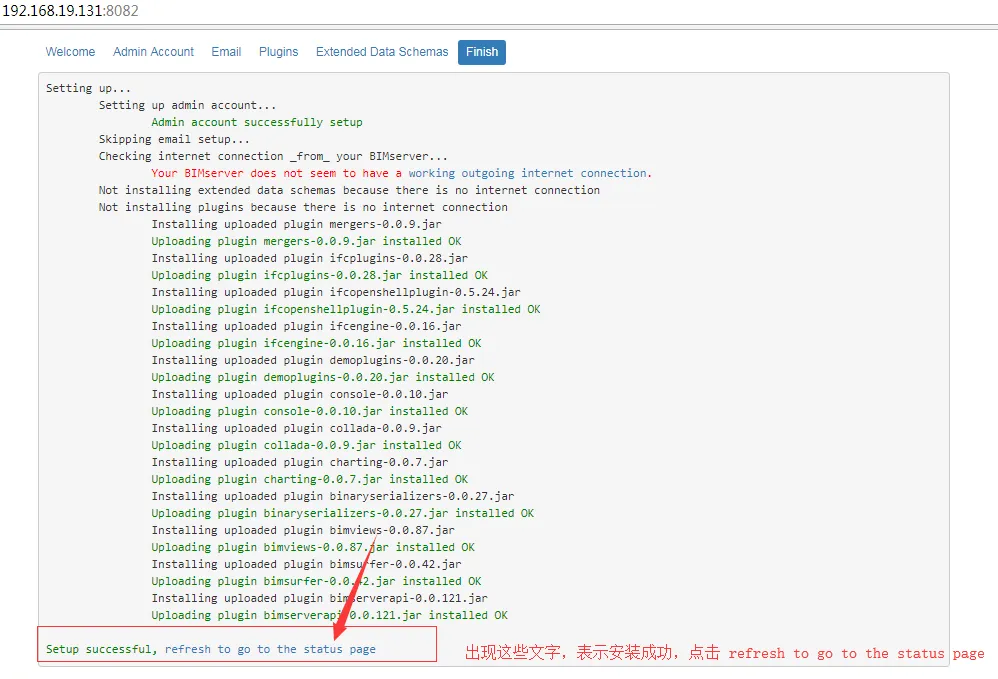

• 直至出现以下内容，表示安装成功，点击箭头指向的链接

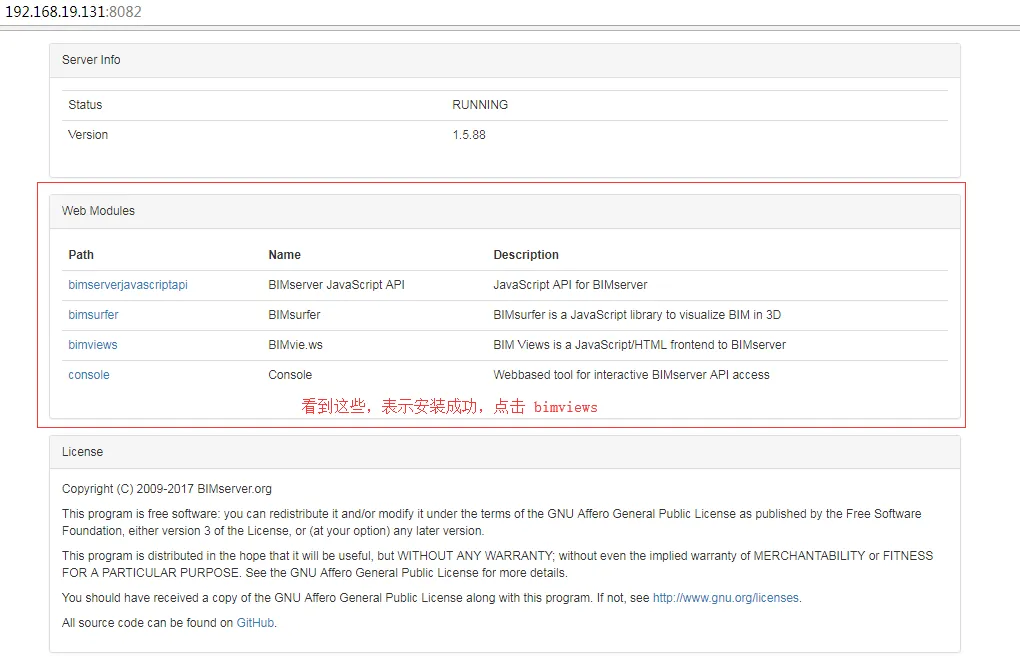

• 刷新后，出现这些内容，主要使用的是bimviews，点击打开


• 需要身份验证，填写安装时填写的账号、密码

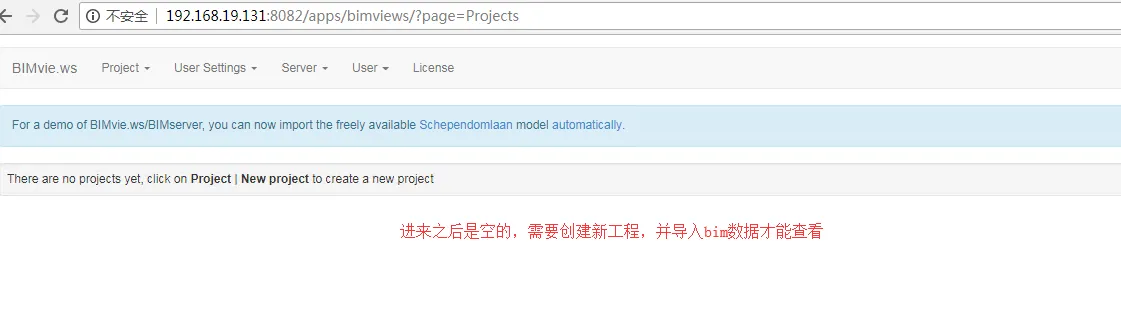

• 登录成功后，界面中是工程列表，但是没有工程

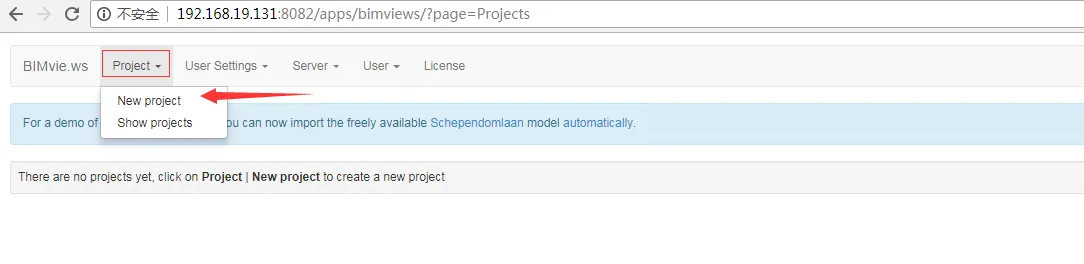

• 找到如图的新建项目的按钮

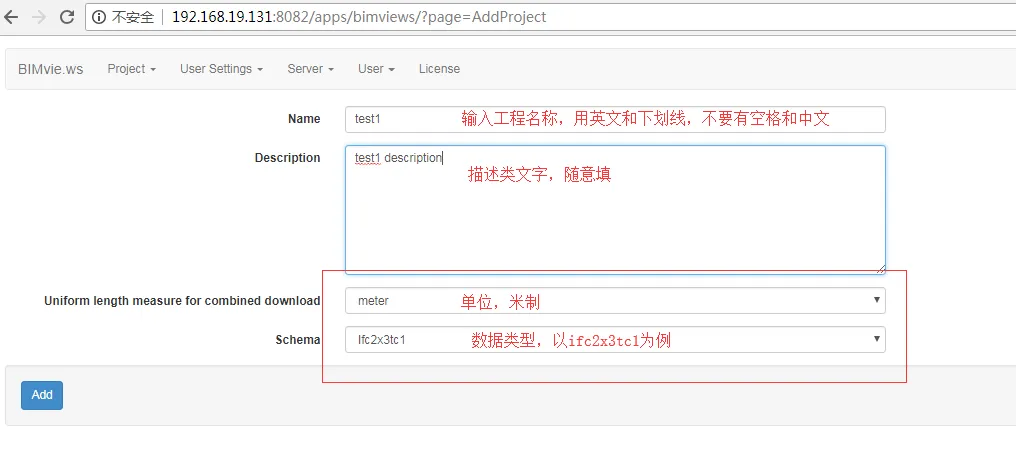

• 输入项目名称、项目描述，其他默认，点击Add

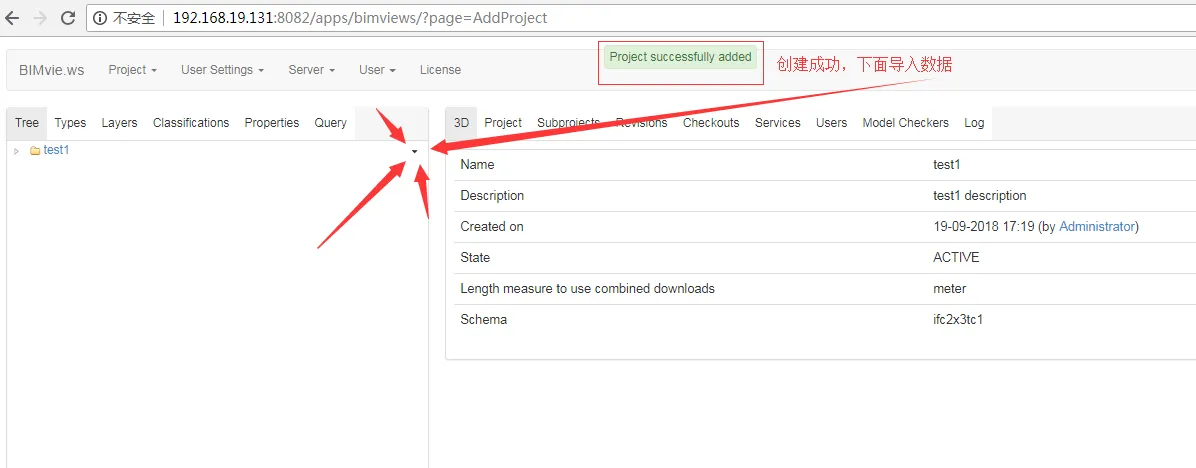

• 项目创建成功，点击箭头所指的按钮

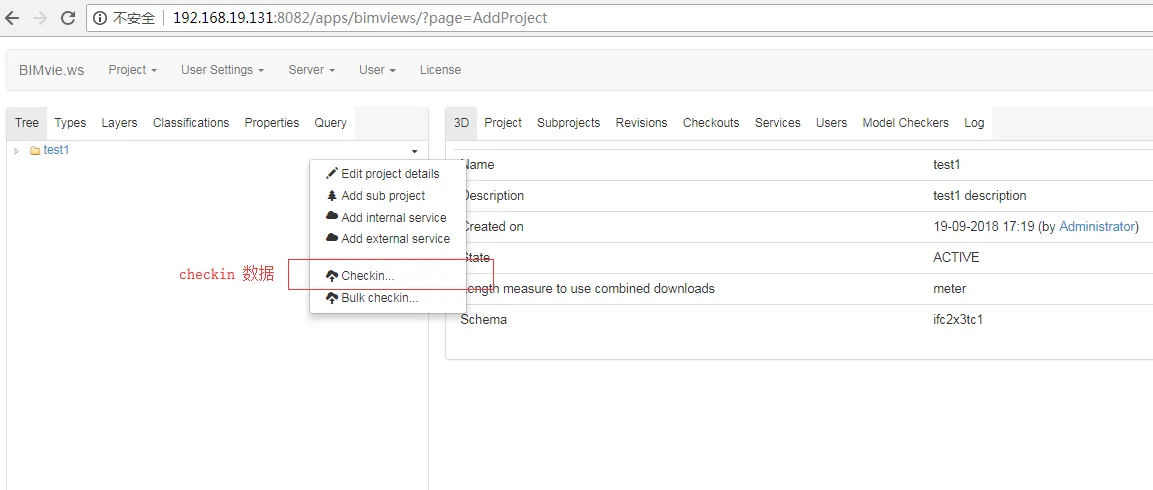

• 选择 Checkin… 进行模型的导入

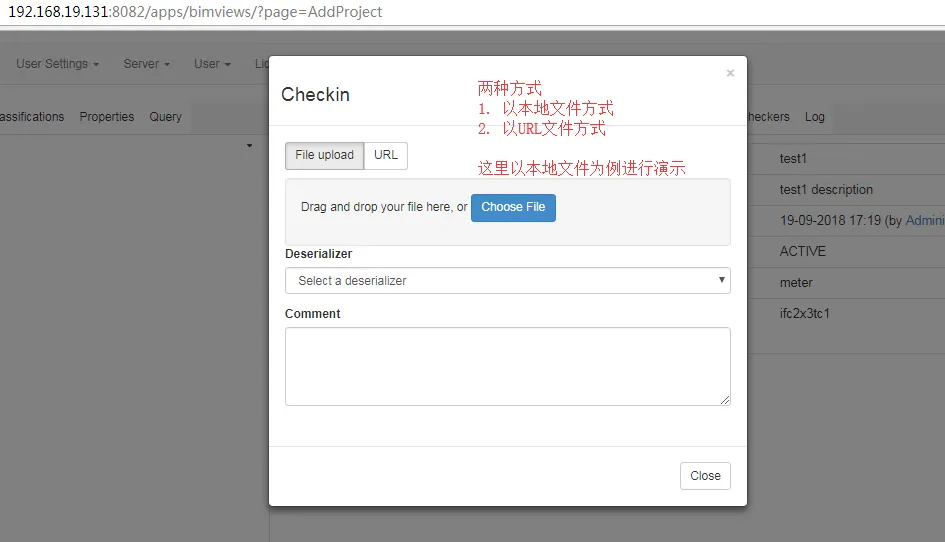

• 导入模型有两种方式，一种是本地文件，一种是URL，这里以本地文件为例进行演示

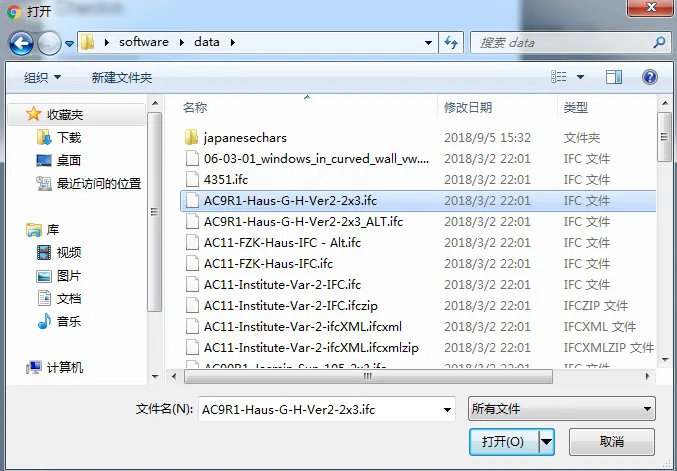

• 选择需要导入的模型文件

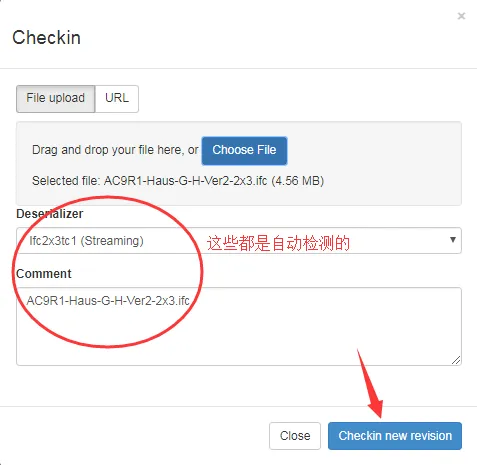

• 选择好后，文件类型和注释都有默认值，直接点击Checkin new revision

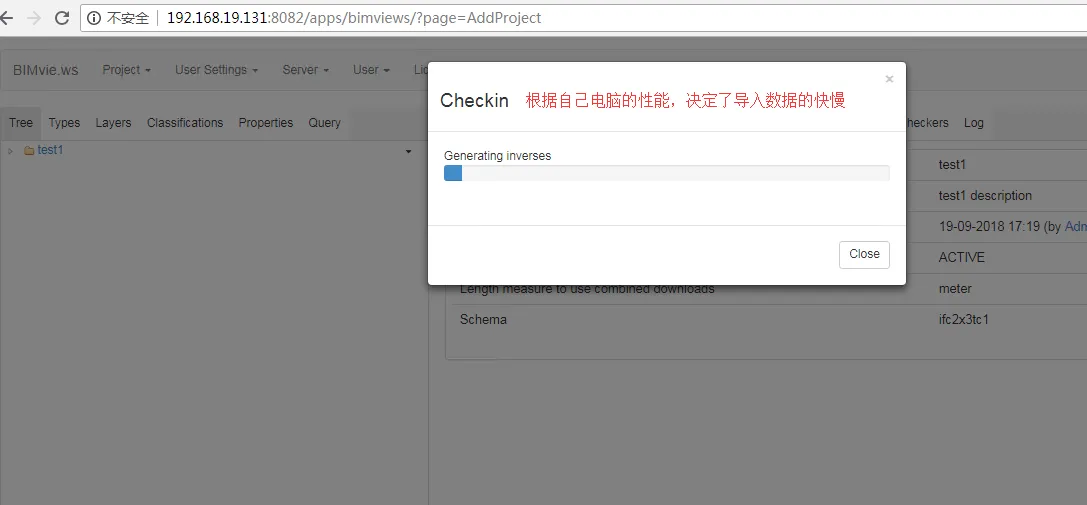

• 这个导入速度和使用的电脑性能有关

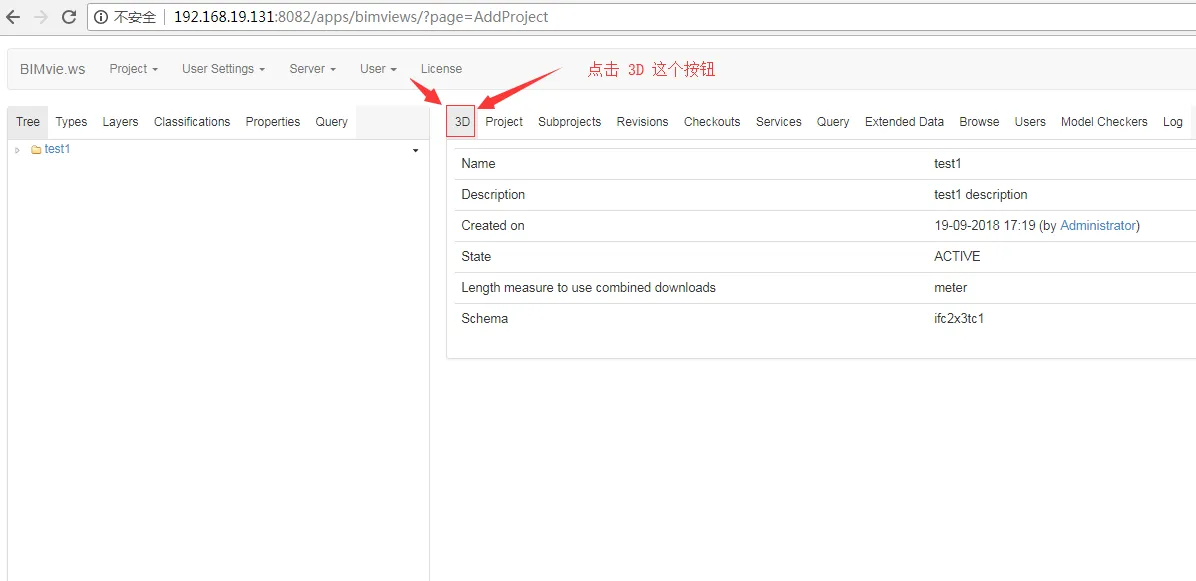

• 导入成功后，点击3D这个按钮

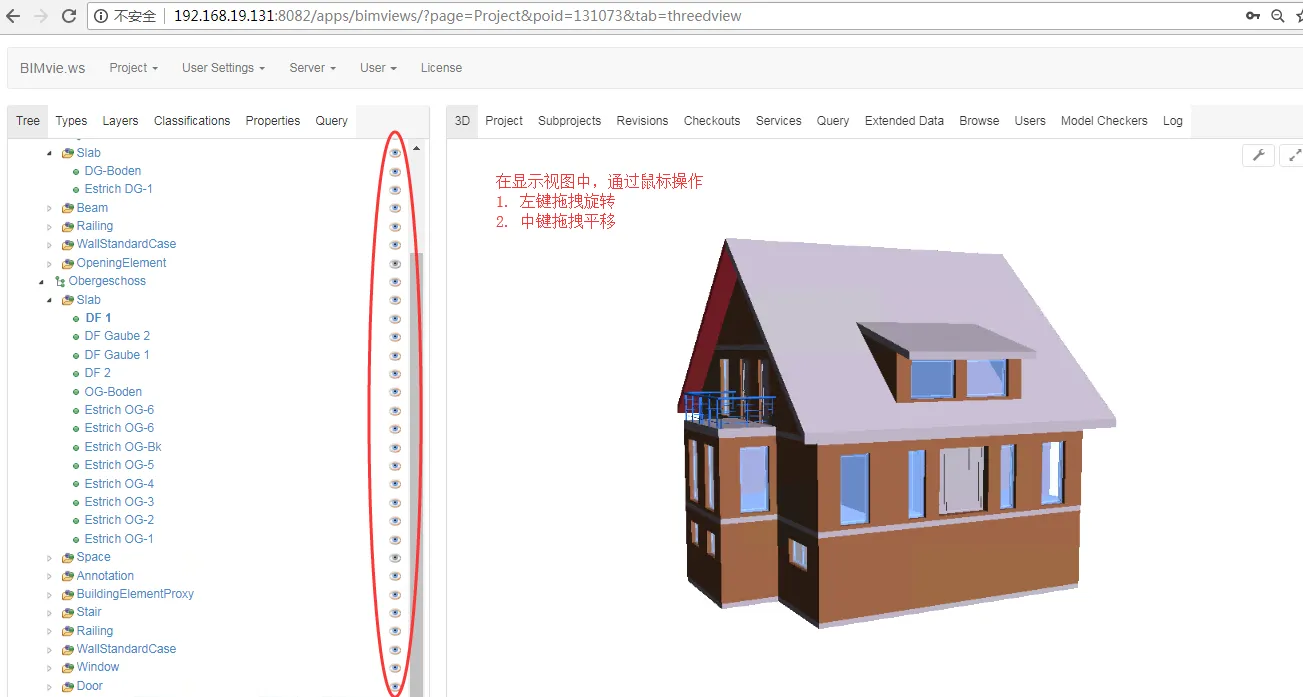

• 在左侧布局中，有可以展开的树结构，和有控制显隐的眼睛


• 通过隐藏外面的部件，可以看到内部的细节


注意事项

BIMserver的文件夹 不要有中文，空格，特殊符号

填入账号和密码点登陆后，提示websocket错误，这是由于tomcat自带的websocket包与bimserver中的冲突了，将bimserver/WEB-INF/lib下javax.websocket-api-1.1.jar删除，重启tomcat服务器即可解决。

参考：https://ibrucekong.github.io/posts/3869274485
