FPGA-LCD基础驱动

简介: FPGA-LCD基础驱动

LCD的接口时序波形如图所示。VSYNC是场同步信号,低电平有效,从时序图可以看出,VSYNC是每一场(即也可以理解为每送一幅完整图像)的同步信号;与此类似,HSYNC是行同步信号,也是在每一行数据传输的开始产生几个时钟周期的低脉冲。这两个信号用于同步当前的数据信号,根据固定的脉冲约定,我们在某些时钟上升沿前将图像数据送到数据总线上供LCD内部锁存。

LCD驱动时序波形

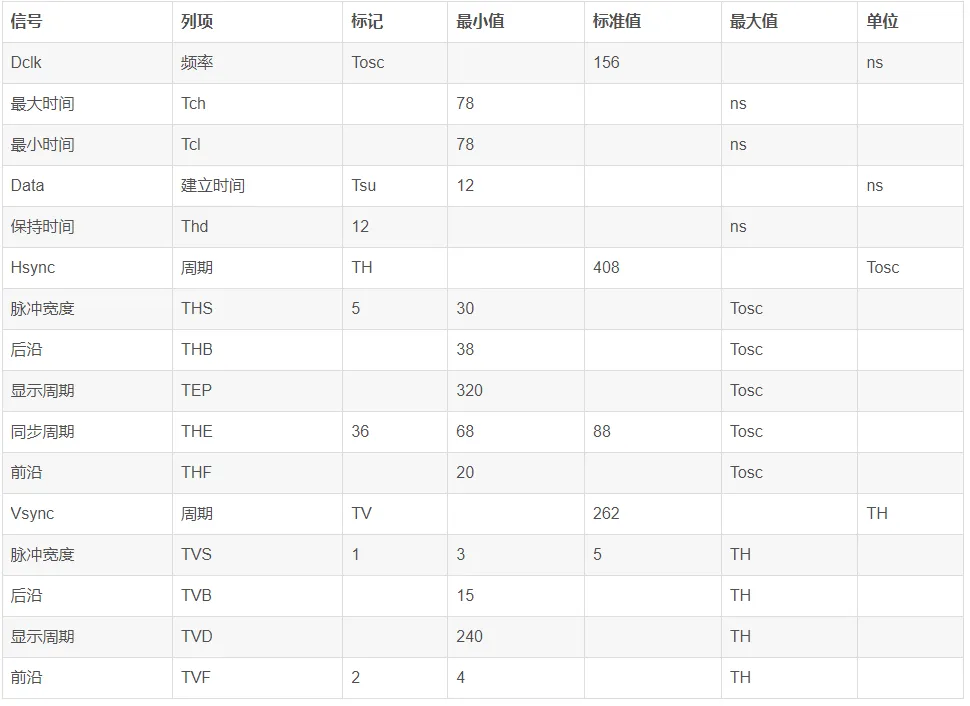

这是LCD时序图中对应的时间参数。

表8.11 LCD驱动时序参数表



相同的方式驱动的程序写法类似:

顶层文件:


module top(ext_clk_25m,ext_rst_n,lcd_light_en,lcd_clk,lcd_hsy,lcd_vsy,lcd_r,lcd_g,lcd_b
    );
  input ext_clk_25m;
  input ext_rst_n;
  output lcd_light_en;
  output lcd_clk;
  output lcd_hsy;
  output lcd_vsy;
  output [4:0] lcd_r;
  output [5:0] lcd_g;
  output [4:0] lcd_b;
  lcd_controller uut_lcd_controller(
  .clk(ext_clk_25m),
  .rst_n(ext_rst_n),
  .lcd_light_en(lcd_light_en),
  .lcd_clk(lcd_clk),
  .lcd_hsy(lcd_hsy),
  .lcd_vsy(lcd_vsy),
  .lcd_r(lcd_r),
  .lcd_g(lcd_g),
  .lcd_b(lcd_b)
    );
endmodule

lcd_controller.v


module lcd_controller(clk,rst_n,lcd_light_en,lcd_clk,lcd_hsy,lcd_vsy,lcd_r,lcd_g,lcd_b
    );
  input clk;
  input rst_n;
  output lcd_light_en;
  output lcd_clk;
  output reg lcd_hsy;
  output reg lcd_vsy;
  output [4:0] lcd_r;
  output [5:0] lcd_g;
  output [4:0] lcd_b;
  parameter HSY_TH=9'D408-1'D1;//周期
  parameter HSY_THS=9'D30     ;//脉冲宽度
  parameter HSY_THB=9'D38     ;//后沿
  parameter HSY_TEP=9'D320    ;//显示周期
  parameter HSY_THE=9'D68     ;//同步周期
  parameter HSY_THF=9'D20     ;//前沿
  parameter VSY_TV=9'D262-1'D1;//周期
  parameter VSY_TVS=9'D3      ;//脉冲宽度
  parameter VSY_TVB=9'D15     ;//后沿
  parameter VSY_TVD=9'D240    ;//显示周期
  parameter VSY_TVF=9'D4      ;//前沿
  //lcd背光常开
  assign lcd_light_en=1'b1;
  //配置驱动时钟6.25mHz
  reg [1:0] lcd_cnt;
  always@(posedge clk or negedge rst_n)begin
    if(rst_n==1'b0)begin
      lcd_cnt<=1'b0;
    end
    else begin
      lcd_cnt<=lcd_cnt+1'b1;
    end
  end
  assign lcd_clk=lcd_cnt[1];
  wire dchange ={lcd_cnt==2'd2};
  //X和Y轴计数器
  reg[8:0] xcnt;
  reg[8:0] ycnt;
  always@(posedge clk or negedge rst_n)begin
    if(rst_n==1'b0)begin
      xcnt<=1'b0;
    end
    else if(dchange==1'b1)begin
      if(xcnt==HSY_TH)begin
        xcnt<=1'b0;
      end
      else begin
        xcnt<=xcnt+1'b1;
      end
    end
    else;
  end
  always@(posedge clk or negedge rst_n)begin
    if(rst_n==1'b0)begin
      ycnt<=1'b0;
    end
    else if(dchange&&xcnt==HSY_TH)begin
      if(ycnt==VSY_TV)begin
        ycnt<=1'b0;
      end
      else begin
        ycnt<=ycnt+1'b1;
      end
    end
    else begin
      ycnt<=ycnt;
    end
  end
  //lcd显示的有效区域
  reg valid;
  always@(posedge clk or negedge rst_n)begin
    if(rst_n==1'b0)begin
      valid<=1'b0;
    end
    else if(ycnt>=(VSY_TVS+VSY_TVB)&&ycnt<(VSY_TVS+VSY_TVB+VSY_TVD)&&
    xcnt>=(HSY_THS+HSY_THB)&&xcnt<(HSY_TEP+HSY_THB+HSY_THE))begin
      valid<=1'b1;
    end
    else begin
      valid<=1'b0;
    end
  end
  //LCD驱动行场同步信号产生逻辑
  always@(posedge clk or negedge rst_n)begin
    if(rst_n==1'b0)begin
      lcd_hsy<=1'b1;
    end
    else if(xcnt==1'b0)begin
      lcd_hsy<=1'b0;
    end
    else if(xcnt>=HSY_THS)begin
      lcd_hsy<=1'b1;
    end
    else begin
      lcd_hsy<=lcd_hsy;
    end
  end
  always@(posedge clk or negedge rst_n)begin
    if(rst_n==1'b0)begin
      lcd_vsy<=1'b1;
    end
    else if(ycnt==1'b0)begin
      lcd_vsy<=1'b0;
    end
    else if(ycnt>=VSY_TVS)begin
      lcd_vsy<=1'b1;
    end
    else begin
      lcd_vsy<=lcd_vsy;
    end
  end
  //产生显示条纹
  reg [3:0]tmp_cnt;
  always@(posedge clk or negedge rst_n)begin
    if(rst_n==1'b0)begin
      tmp_cnt<=1'b0;
    end
    else if(valid==1'b0)begin
      tmp_cnt<=1'b0;
    end
    else if(valid&&dchange)begin
      if(tmp_cnt<4'd9)begin
        tmp_cnt<=tmp_cnt+1'b1;
      end
      else begin
        tmp_cnt<=1'b0;
      end
    end
  end
  reg [15:0]lcd_db_rgb;
  always@(posedge clk or negedge rst_n)begin
    if(rst_n==1'b0)begin
      lcd_db_rgb<=16'd0;
    end
    else if(valid)begin
      if((tmp_cnt==4'd9)&&dchange)begin
        lcd_db_rgb[15:11]<=lcd_db_rgb[15:11]+1'b1;
      end
      else;
    end
    else begin
      lcd_db_rgb<=1'b0;
    end
  end
  assign lcd_r =valid ? lcd_db_rgb[15:11]:5'd0;
  assign lcd_g =valid ? lcd_db_rgb[10:5]:6'd0;
  assign lcd_b =valid ? lcd_db_rgb[4:0]:5'd0;
endmodule

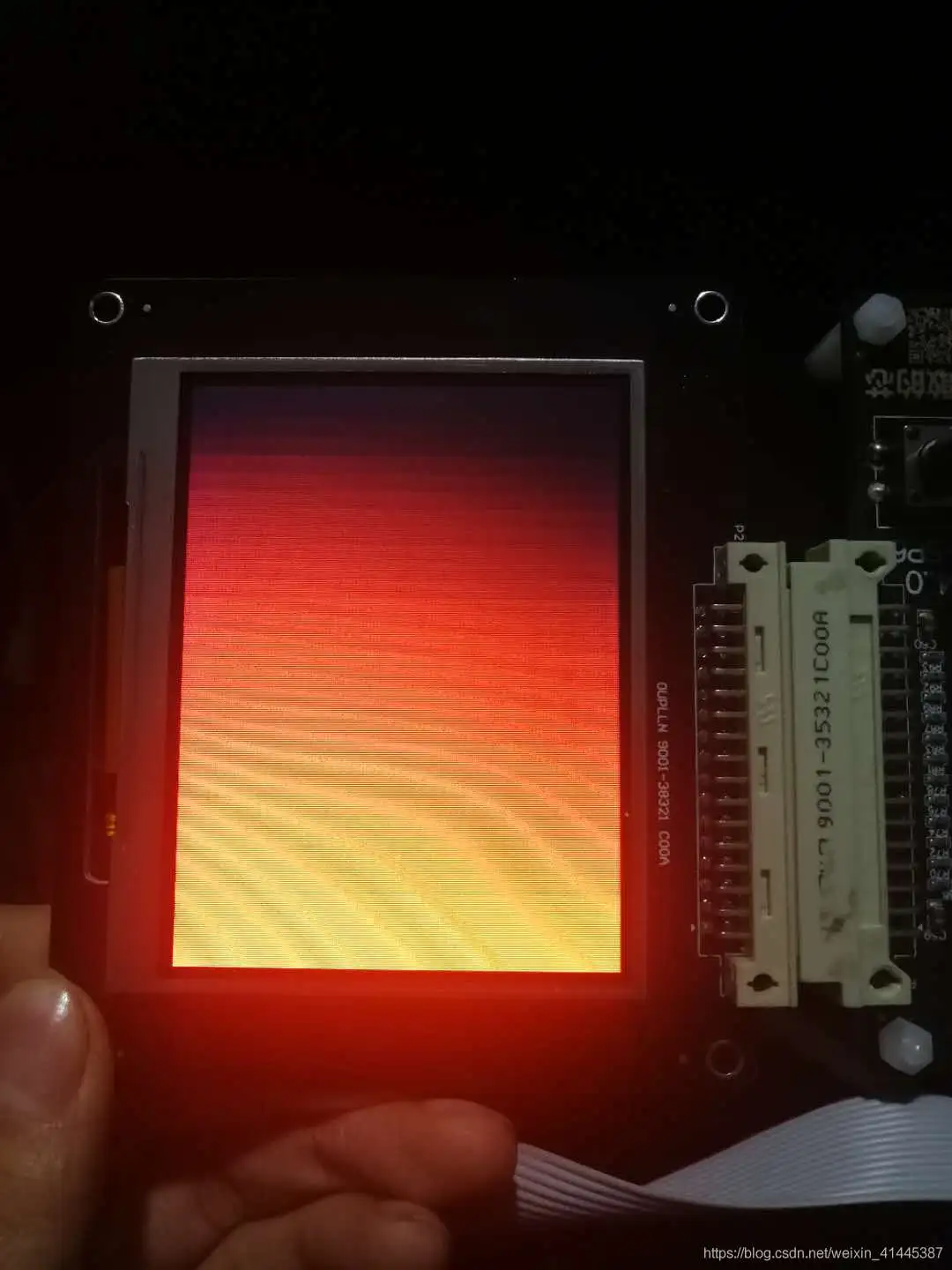

下板子效果图:
