android SVG 常用语法
Path指令
M = moveto(M X,Y) ：将画笔移动到指定的坐标位置 L = lineto(L X,Y) ：画直线到指定的坐标位置 H = horizontal lineto(H X)：画水平线到指定的X坐标位置 V = vertical lineto(V Y)：画垂直线到指定的Y坐标位置 C = curveto(C X1,Y1,X2,Y2,ENDX,ENDY)：三次贝赛曲线 S = smooth curveto(S X2,Y2,ENDX,ENDY) Q = quadratic Belzier curve(Q X,Y,ENDX,ENDY)：二次贝赛曲线 T = smooth quadratic Belzier curveto(T ENDX,ENDY)：映射 A = elliptical Arc(A RX,RY,XROTATION,FLAG1,FLAG2,X,Y)：弧线 Z = closepath()：关闭路径
Path属性
path标签可用属性：
name：路径名称，可在其他地方引用，例如矢量图动画引用；
strokeWidth：线条宽度，单位为viewportHeight或viewportWidth中的1等分；。
strokeColor：线条颜色；
strokeAlpha：线条透明度。0f->1f；
strokeLineJoin：线条拐角的形状。圆角round、斜切尖角miter、斜角bevel，例如正方形的四个角；
strokeLineCap：线条线帽形状。圆角round、正方形square、臂butt；
strokeMiterLimit：斜线miter与strokeWidth的比例上限。如果比例值超过这个值，不再显示尖角而是bevel斜角。当strokeLineJoin属性设置为miter才生效。
fillColor：填充颜色；fillType：填充类型，取值nonZero、evenOdd;fillAlpha：填充透明度;trimPathStart：从路径开始位置剪掉比率的内容，留下剩下的，0f->1f;trimPathEnd：从路径开始位置截取比率的内容，留下截取的内容，0f->1f;trimPathOffset：trimPathStart或trimPathEnd的偏移量0f->1f;
例子
<vector xmlns:android="http://schemas.android.com/apk/res/android" android:width="24dp" android:height="24dp" android:viewportWidth="24" android:viewportHeight="24" android:tint="?attr/colorControlNormal"> <path android:fillColor="@android:color/white" android:pathData="M3,18 h18 v-2 L3,16 v2 z M3,13 h18 v-2 L3,11 v2 z M3,6 v2 h18 L21,6 L3,6 z"/> </vector>
解读例子
M3,18 将画笔移动到坐标(3,18);
h18从坐标(3,18)到坐标(21,18)画一条水平直线;
v-2从坐标(21,18)到坐标(21,16)画一条垂直直线;
L3,16从坐标(21,18)到坐标(3,16)画一条直线;
v2从坐标(3,16)到坐标(3,18)画一条垂直直线;
z 闭合起点和终点。

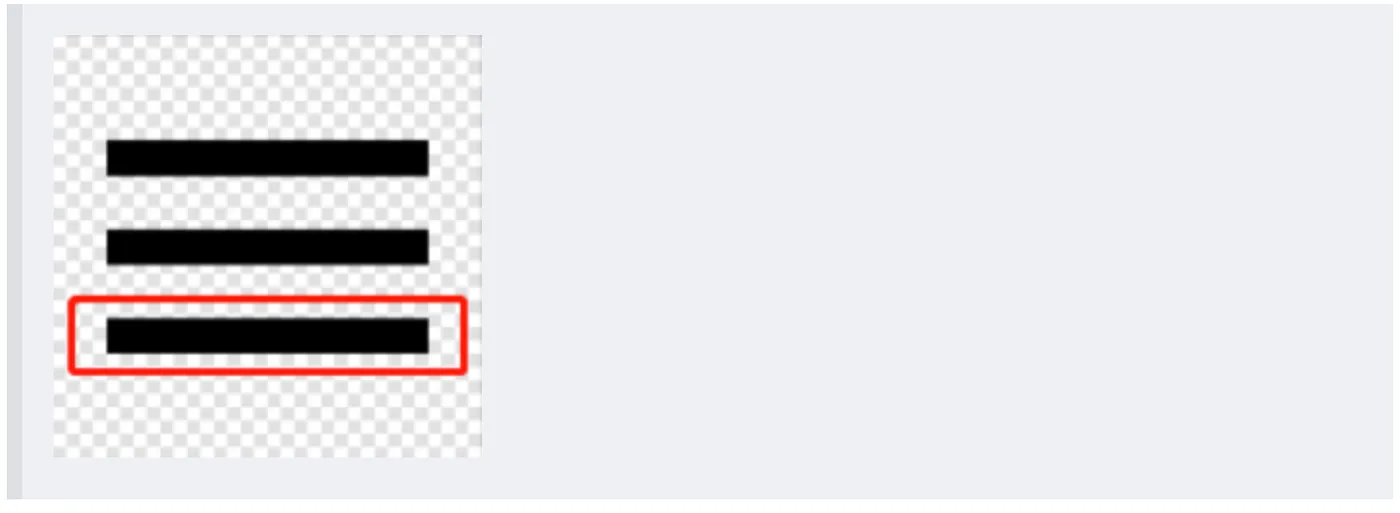

效果
