01、pyecharts数据可视化介绍
pyecharts是一个用于生成 Echarts 图表的类库，是一款将Python与ECharts相结合的强大的数据可视化工具，使用pyecharts可以让开发者轻松的实现大数据的可视化。值得注意的是：目前 pyecharts分为 v0和 v1 两个大版本，版本之间相互不兼容。由于v1 是一个全新的版本，因此用 v1来运行 v0的代码是肯定会报错的。
02、pyecharts安装与使用
在使用pyecharts之前，首先要安装它。在Windows命令行中使用以下命令来执行安装过程：
pip install pyecharts
执行后，可输入以下命令查看：
pip list

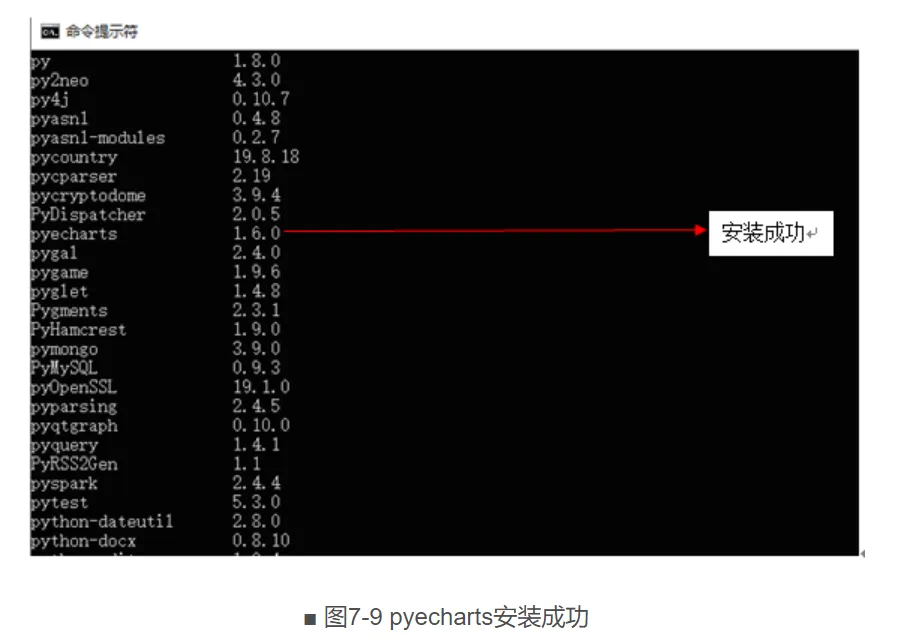

图7-9显示安装成功。
如用户需要用到地图图表，可自行安装对应的地图文件包。命令如下：
pip install echarts-countries-pypkg，安装全球国家地图 pip install echarts-china-provinces-pypkg，安装中国省级地图 pip install echarts-china-cities-pypkg，安装中国市级地图
在安装完地图库以后，即可进行地图的数据可视化显示。
03、pyecharts可视化绘图
使用 pyecharts绘制图形的步骤主要有以下几步。
（1）导入库并定义图表的类型：
from pyecharts.charts import chart_name
（2）创建一个具体类型实例对象：
chart_name = chart_name（）
（3）添加图表的各项数据：
chart_name.add_xaxis；chart_name.add_yaxis
（4）添加其他配置：
.set_global_opts（）
（5）生成html网页：
chart_name.render（）
值得注意的是：v1版本中从 pyecharts.charts 中引入元件，而不是从 pyecharts 引入。

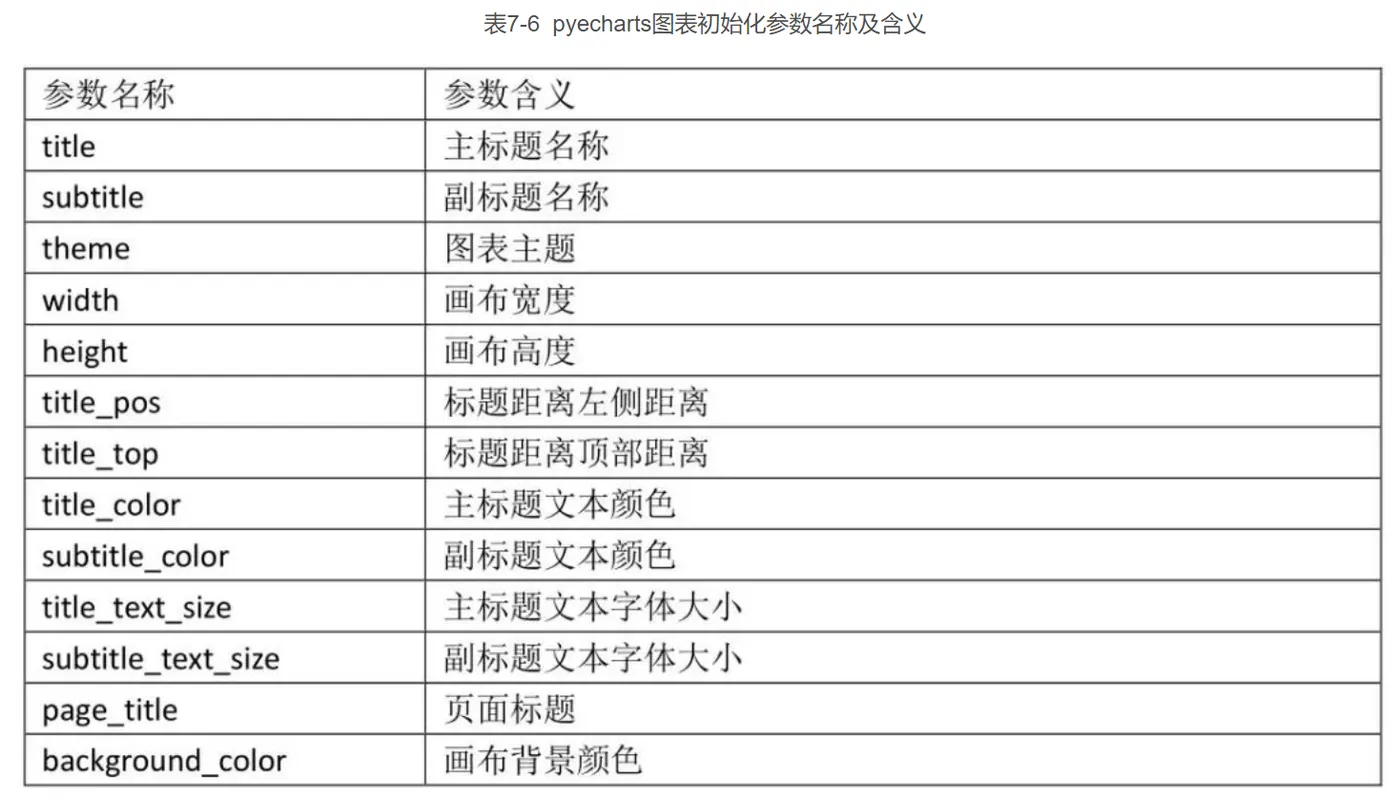

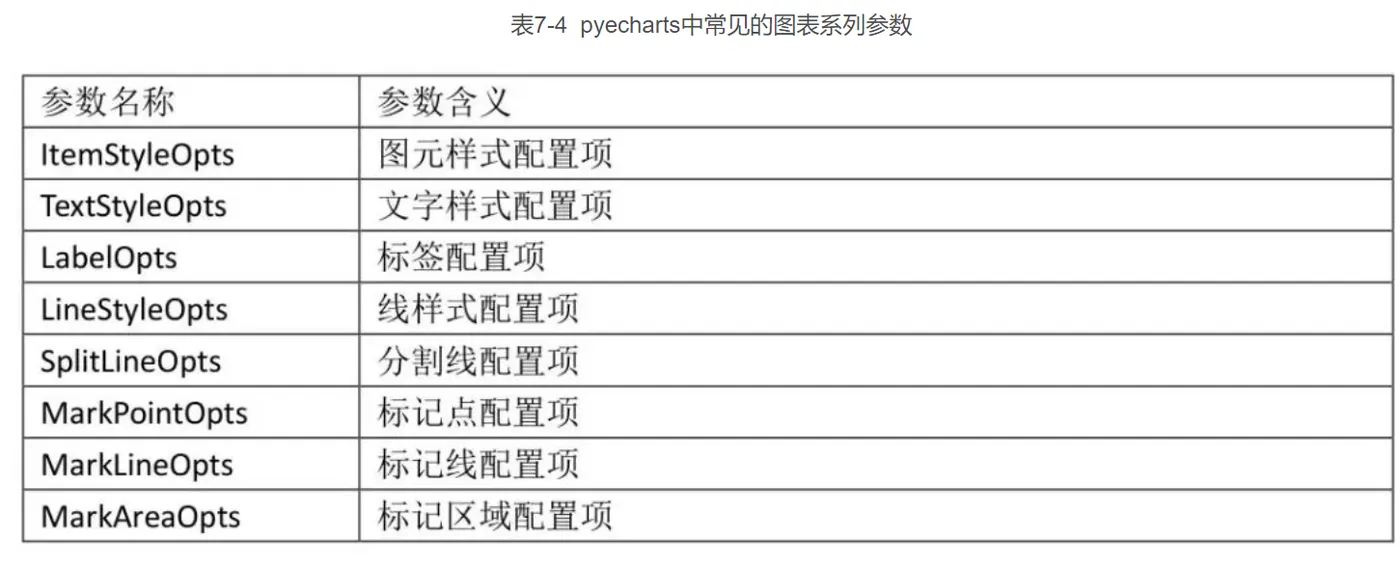

pyecharts中常见的图表全局配置如表7-3所示，pyecharts中常见的图表系列配置如表7-4所示， pyecharts中常见的图表名称及含义如表7-5所示，pyecharts图表初始化参数名称及含义如表7-6所示。

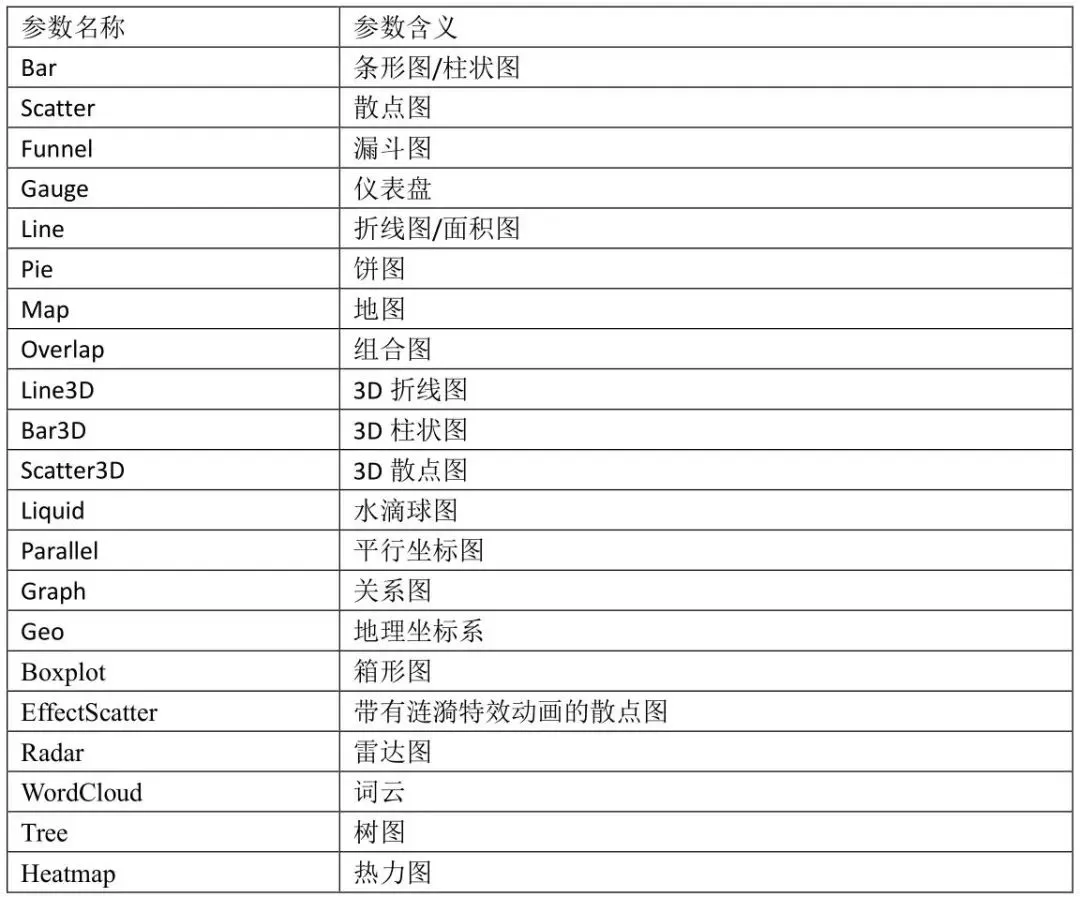

表7-5 pyecharts中常见的图表名称以及含义
这里列举了在pyecharts中常用的导入图表类型的方法：
from pyecharts.charts import Scatter # 导入散点图 from pyecharts.charts import Line # 导入折线图 from pyecharts.charts import Pie # 导入饼图 from pyecharts.charts import Geo # 导入地图
在pyecharts可以绘制多种图表，下面分别介绍。
1●绘制条形图/柱状图
在pyecharts中绘制条形图/柱状图是通过条形/柱状的高度和条形的宽度来表现数据的大小。
（1）创建简单的柱状图
【例7-7】用pyecharts库绘制柱状图，代码如下。
from pyecharts.charts import Bar bar = Bar() bar.add_xaxis(["数学", "物理", "化学", "英语"]) bar.add_yaxis("成绩", [70, 85, 95, 64]) bar.render()

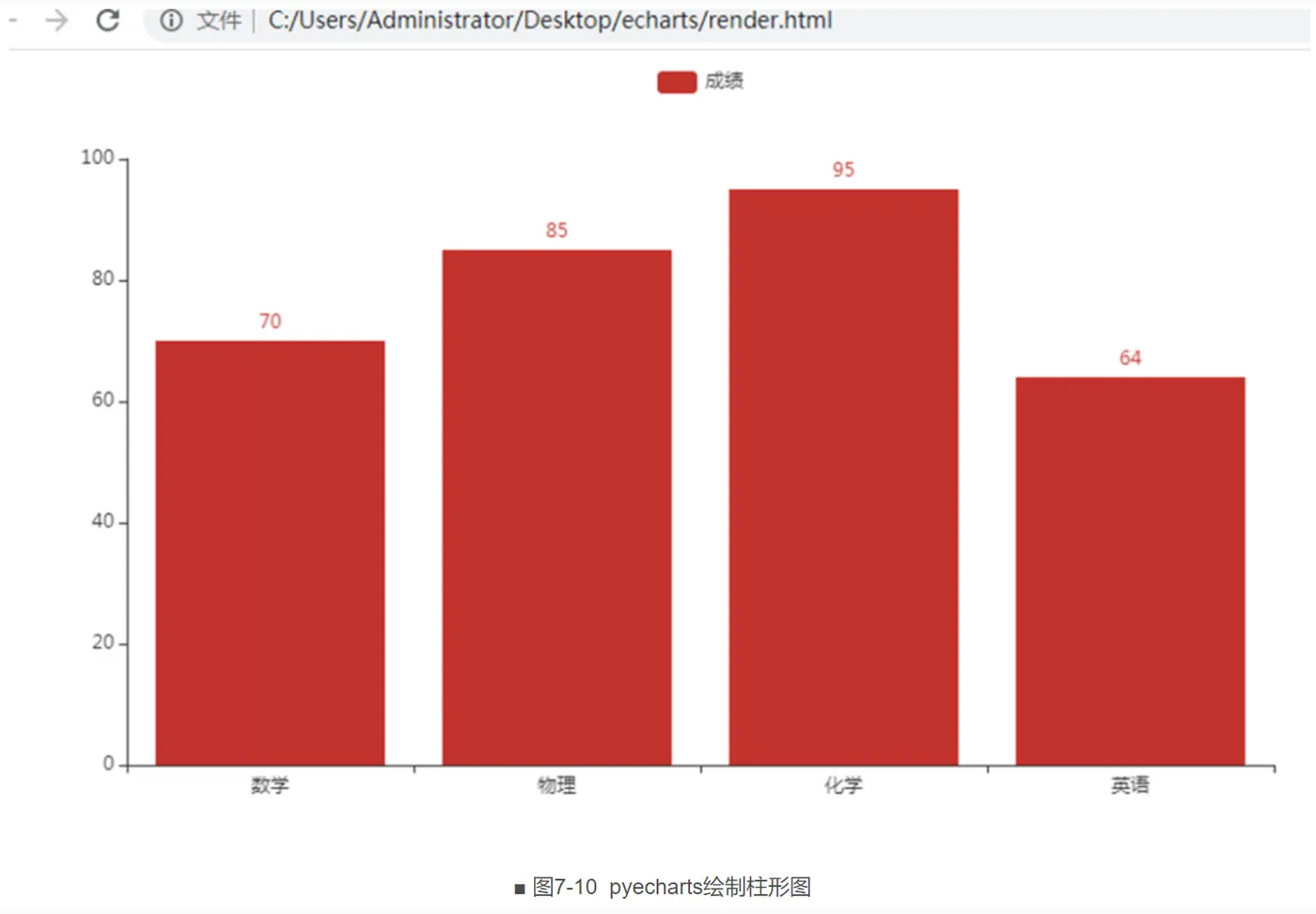

该例通过语句from pyecharts.charts import Bar引入了pyecharts库。语句bar = Bar（）创建实例，在pyecharts的每一个图形库都被封装成为了一个类，这就是所谓的面向对象，在开发者使用这个类的时候，需要实例化这个类。声明类之后，相当于初始化了一个画布，之后的绘图就是在这个画布上进行。语句bar.add_xaxis(["数学", "物理", "化学", "英语"])设置了柱形图中x轴的数据，bar.add_yaxis("成绩", [70, 85, 95, 64])设置了图例以及y轴的数据。在pyecharts如果要绘制柱状图、散点图、折线图等二维数据图形，由于它既有X轴，又有Y轴，因此在代码书写中不仅要为X轴添加数据，还要为Y轴添加数据。最后通过函数render（）生成一个后缀名为render的网页，打开该网页即可查看数据可视化的结果。程序运行如图7-10所示。
2）在柱状图中使用链式调用
pyecharts在v1.x 版本中 所有方法均支持链式调用（一种设计模式）。因此，本例的代码也可以这样写：
from pyecharts.charts import Bar bar=( Bar() .add_xaxis(["数学", "物理", "化学", "英语"]) .add_yaxis("成绩", [70, 85, 95, 64]) ) bar.render()
（3）在柱状图中添加配置项
例7-7展示了一个图表最基本的信息，而在实际应用中，人们需要向图表中不断地添加信息来展示出图表中数据的分布、特点以及做此图的目的等等。因此，开发者可以使用 options 来配置各种图表参数。配置项有两种：全局配置项和系列配置项，配置项越细就能画出更多细节，尤其是全局配置项，它可通过 set_global_options 方法来设置，其中主要的配置内容包含有：x、y坐标轴设置、初始化配置、工具箱配置、标题配置、区域缩放配置、图例配置、提示框配置等，见表7-3。在pyecharts中引入options 代码如下：
from pyecharts import options as opts
本例配置 options后代码如下：
from pyecharts.charts import Bar from pyecharts import options as opts bar=( Bar() .add_xaxis(["数学", "物理", "化学", "英语"]) .add_yaxis("成绩", [70, 85, 95, 64]) .set_global_opts(title_opts=opts.TitleOpts(title="期末考试", subtitle="小明")) ) bar.render()

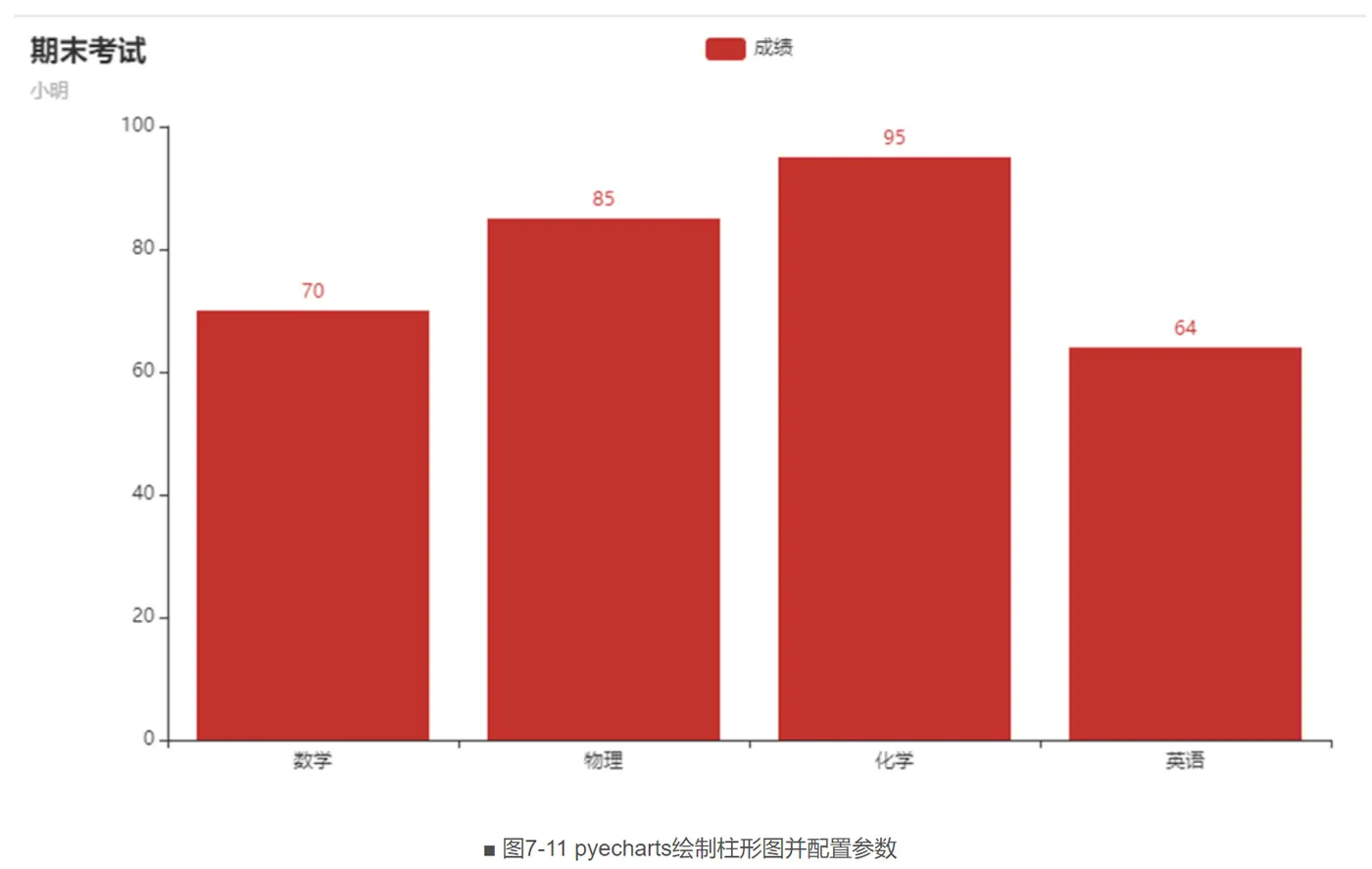

在这里通过options 中的TitleOpts设置了主标题（title）为期末考试，副标题（subtitle）为小明，运行如图7-11所示。
（4）在柱状图中设置不同的主题
pyecharts给使用用户提供了一套主题样式，使用户对其的使用更加方便。导入主题风格的语句如下：
from pyecharts.globals import ThemeType
设置主题的参数是ThemeType，设置主题的语句如下：
init_opts=opts.InitOpts(theme=ThemeType.x)
其中x为所设置的不同主题风格，在pyecharts包含的主题类型主要有以下几种：
CHALK：粉笔风格
DARK：暗黑风格
LIGHT：明亮风格
MACARONS：马卡龙风格
ROMANTIC：浪漫风格
SHINE:闪耀风格
VINTAGE：复古风格
WHITE：洁白风格
WONDERLAND：仙境风格
WALDEN：瓦尔登湖风格
本例设置主题风格为LIGHT后代码如下：
from pyecharts.charts import Bar from pyecharts import options as opts from pyecharts.globals import ThemeType bar=( Bar(init_opts=opts.InitOpts(theme=ThemeType.LIGHT)) .add_xaxis(["数学", "物理", "化学", "英语"]) .add_yaxis("成绩", [70, 85, 95, 64]) .set_global_opts(title_opts=opts.TitleOpts(title="期末考试", subtitle="小明")) ) bar.render()
运行如图7-12所示。
当把主题风格设置为DARK后，Bar(init_opts=opts.InitOpts(theme=ThemeType.DARK))，运行如图7-13所示。
（5）创建复杂的柱状图
【例7-8】在pyecharts中可绘制较为复杂的柱状图，代码如下：
from pyecharts.charts import Bar from pyecharts import options as opts from pyecharts.globals import ThemeType bar = ( Bar(init_opts=opts.InitOpts(theme=ThemeType.VINTAGE)) .add_xaxis(["张雨佳","龙珊","李欧亮","王伟","梁澜"]) .add_yaxis("语文分数",[70,50,83,88,90]) .add_yaxis("数学分数",[90,78,80,85,80]) .set_global_opts(title_opts=opts.TitleOpts(title="期末成绩", subtitle="2021年第一学期")) ) bar.render("mycharts.html")

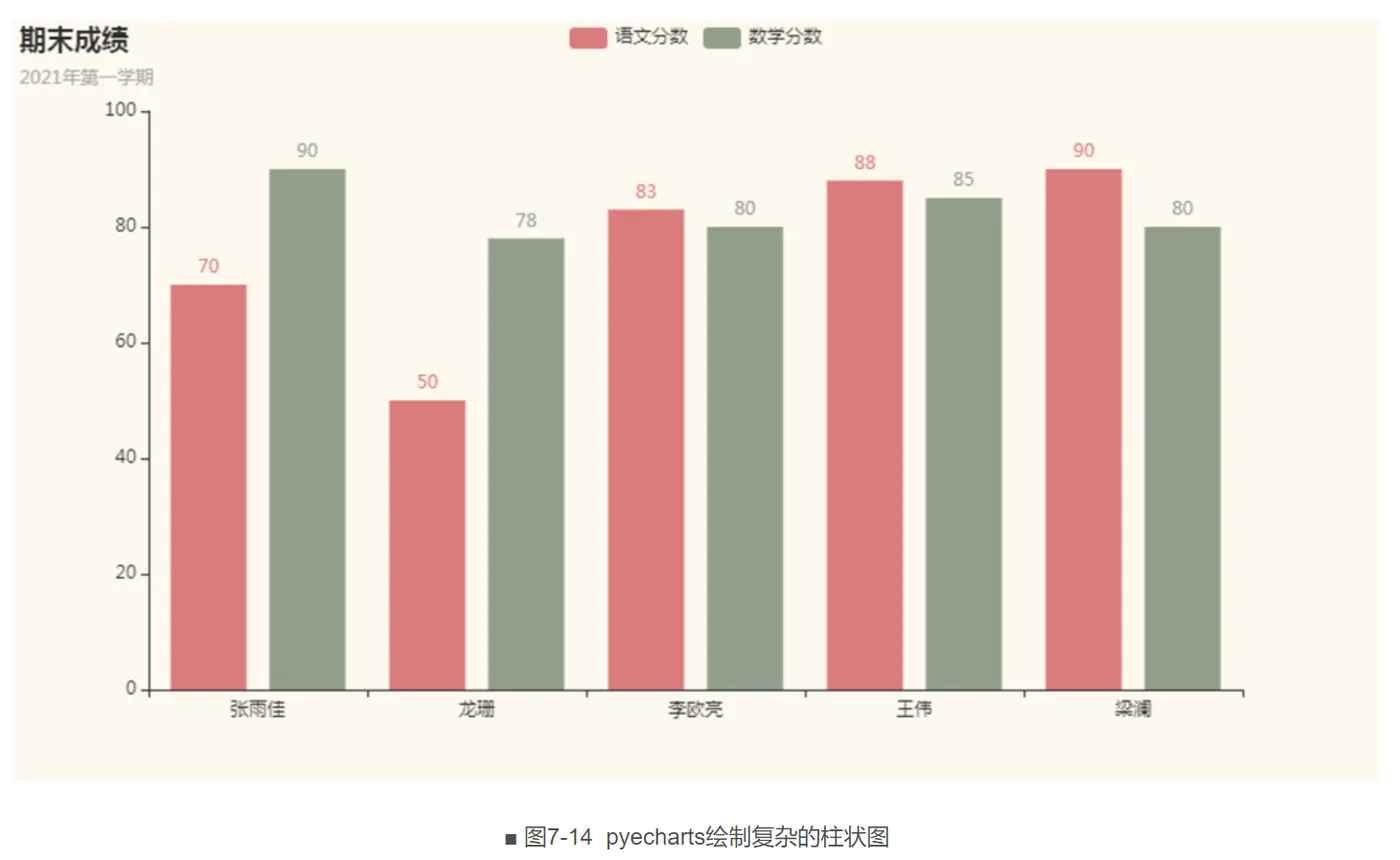

该例通过增加多个.add_yaxis语句来实现复杂的柱状图，运行如图7-14所示。
2●绘制折线图
在pyecharts中使用参数Line来绘制折线图。
【例7-9】用pyecharts库绘制简单折线图，代码如下。
from pyecharts import options as opts from pyecharts.charts import Line x_data = ['一月', '二月', '三月', '四月', '五月', '六月'] # x轴数据 y_data = [123, 153, 89, 107, 98, 23] # y轴数据 line = Line() # 初始化图表 line.add_xaxis(x_data) # x轴 line.add_yaxis('图书销售量', y_data) # y轴 line.render('zhexiantu1.html')

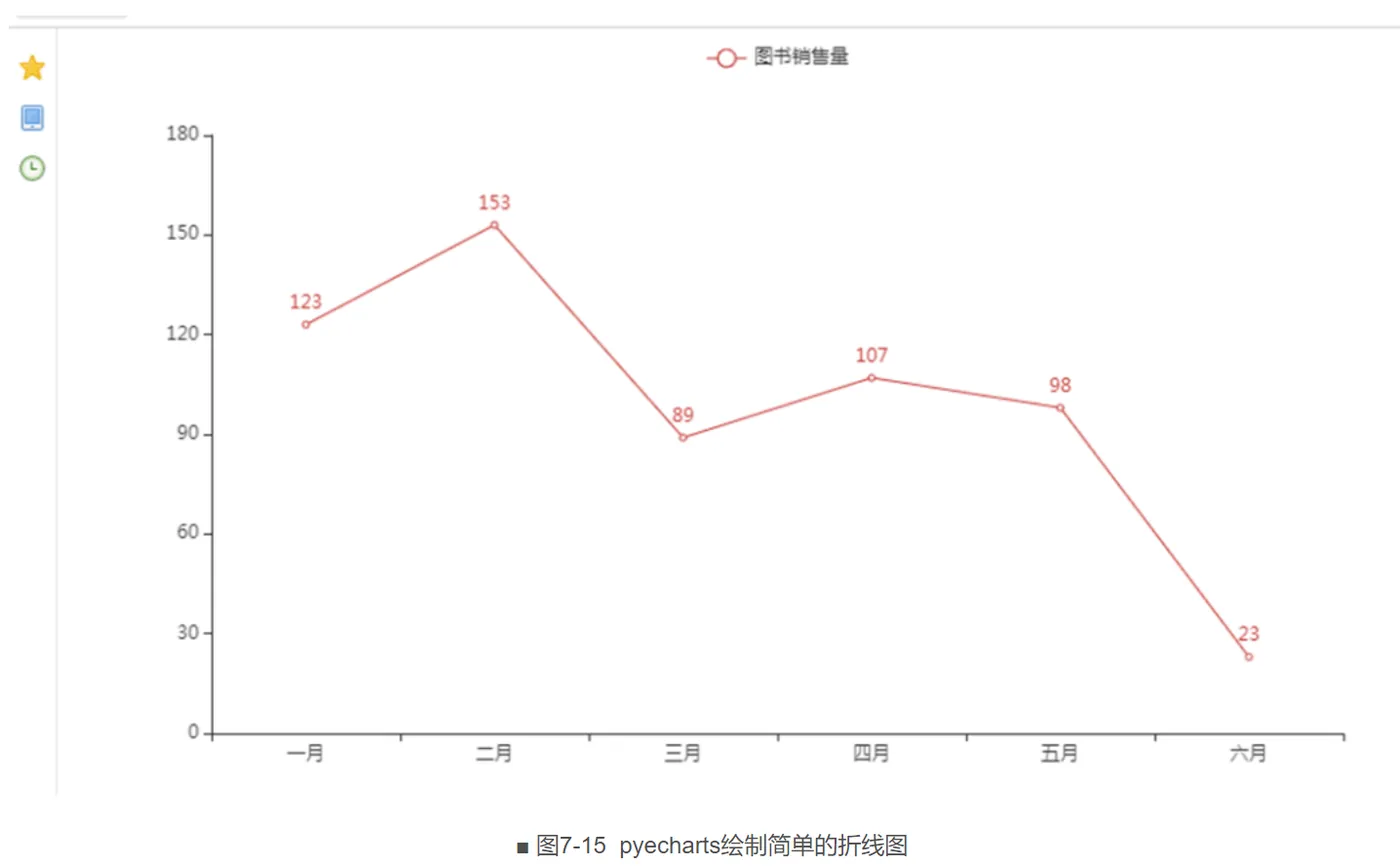

运行如图7-15所示。
【例7-10】用pyecharts库绘制复杂折线图，代码如下。
from pyecharts.charts import Line from pyecharts import options as opts columns = ["Jan", "Feb", "Mar", "Apr", "May", "Jun", "Jul", "Aug", "Sep", "Oct", "Nov", "Dec"] #//设置数据 data1 = [2.0, 4.9, 7.0, 23.2, 25.6, 76.7, 135.6, 162.2, 32.6, 20.0, 6.4, 3.3] data2 = [2.6, 5.9, 9.0, 26.4, 28.7, 70.7, 175.6, 182.2, 48.7, 18.8, 6.0, 2.3] line=( #调用类 Line() #添加x轴 .add_xaxis(xaxis_data=columns) #添加y轴 .add_yaxis(series_name="折线图1",y_axis=data1) .add_yaxis(series_name="折线图2",y_axis=data2) ) line.render('zhexiantu.html')

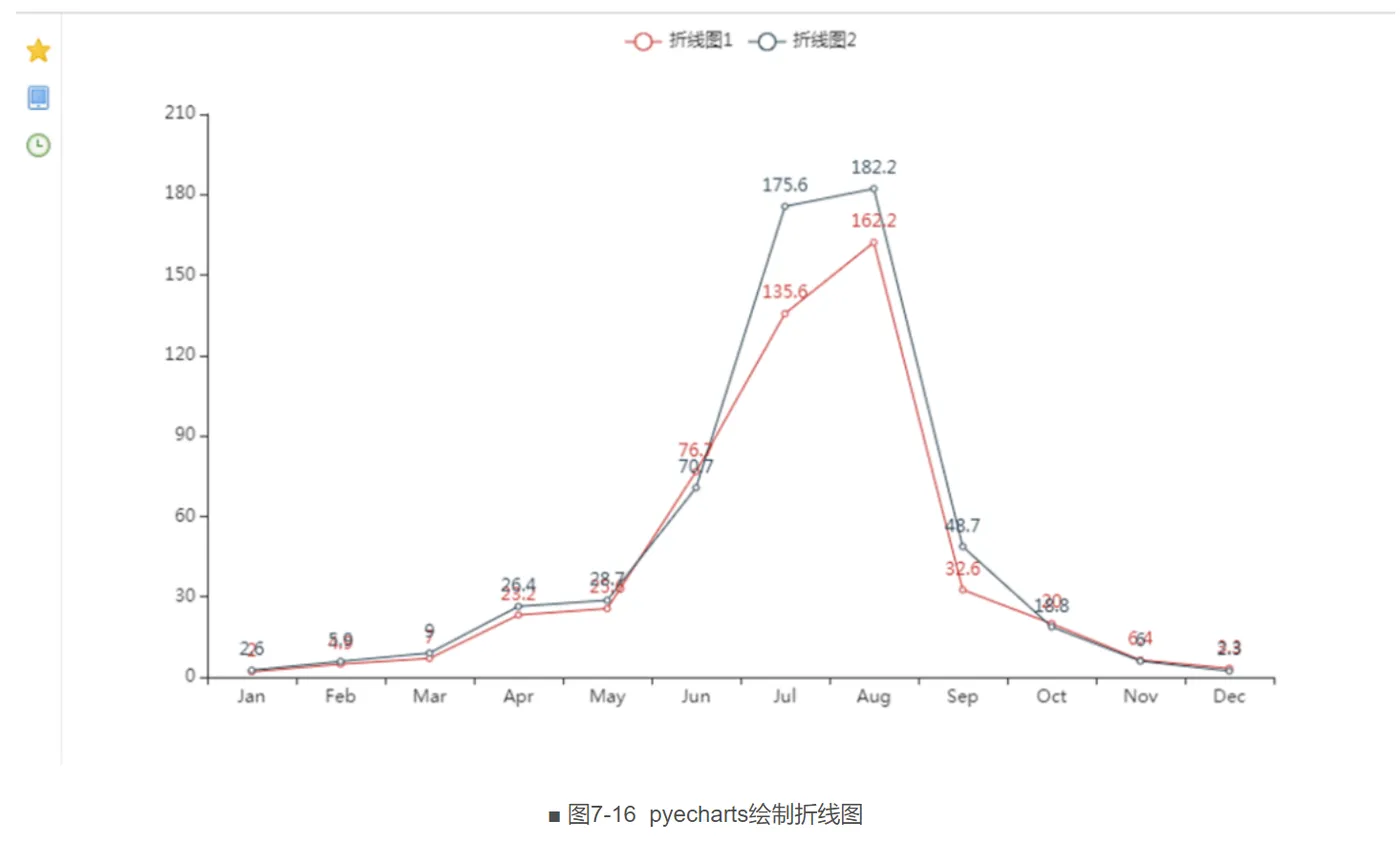

本例绘制了两条折线图，分别用折线图1和折线图来表示。程序运行如图7-16所示。
3●绘制雷达图
在pyecharts中使用参数Radar来绘制雷达图。
【例7-11】用pyecharts库绘制雷达图，代码如下。
from pyecharts.charts import Radar radar = Radar() #//由于雷达图传入的数据为多维数据，所以这里需要做一下处理 radar_data1 = [[2.0, 4.9, 7.0, 23.2, 25.6, 76.7, 135.6, 162.2, 32.6, 20.0, 6.4, 3.3]] radar_data2 = [[2.6, 5.9, 9.0, 26.4, 28.7, 70.7, 175.6, 182.2, 48.7, 18.8, 6.0, 2.3]] #//设置column的最大值，为了使雷达图更为直观，这里的月份最大值设置有所不同 schema = [ ("Jan", 5), ("Feb",10), ("Mar", 10), ("Apr", 50), ("May", 50), ("Jun", 200), ("Jul", 200), ("Aug", 200), ("Sep", 50), ("Oct", 50), ("Nov", 10), ("Dec", 5) ] #//传入坐标 radar.add_schema(schema) radar.add("降水量",radar_data1) #//一般默认为同一种颜色，这里为了便于区分，需要设置item的颜色 radar.add("蒸发量",radar_data2,color="#1C86EE") radar.render()

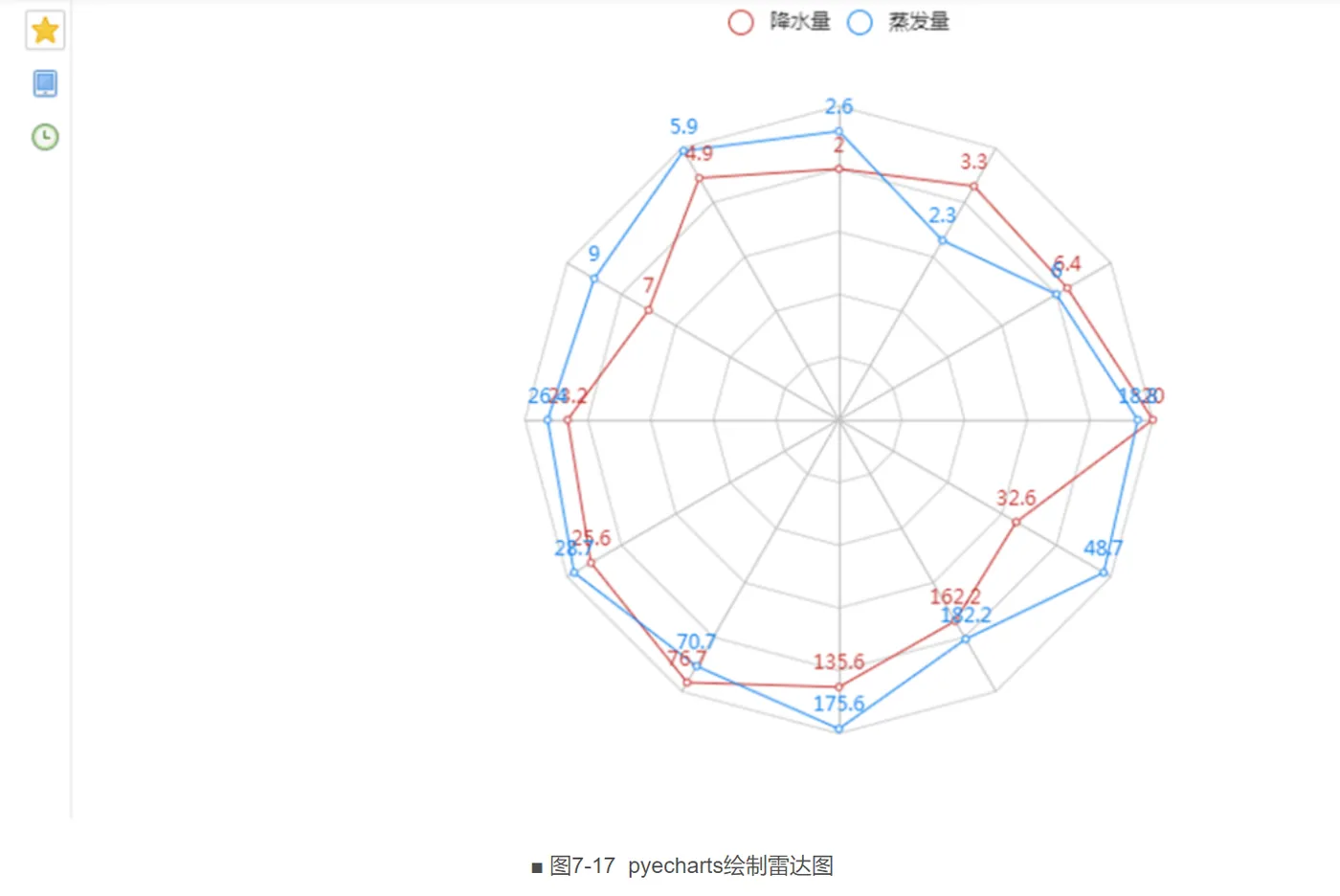

该例运行结果如图7-17所示。
4●绘制饼图
在pyecharts中使用参数Pie来绘制饼图。
【例7-12】用pyecharts库绘制饼图，代码如下。
from pyecharts import options as opts from pyecharts.charts import Pie from random import randint def pie_base() -> Pie: c = ( Pie() .add("", [list(z) for z in zip(['宝马', '法拉利', '奔驰', '奥迪', '大众', '丰田', '特斯拉'], [randint(1, 20) for _ in range(7)])]) .set_global_opts(title_opts=opts.TitleOpts(title="饼图")) .set_series_opts(label_opts=opts.LabelOpts(formatter="{b}: {c}")) ) return c pie_base().render('pie_pyecharts.html')

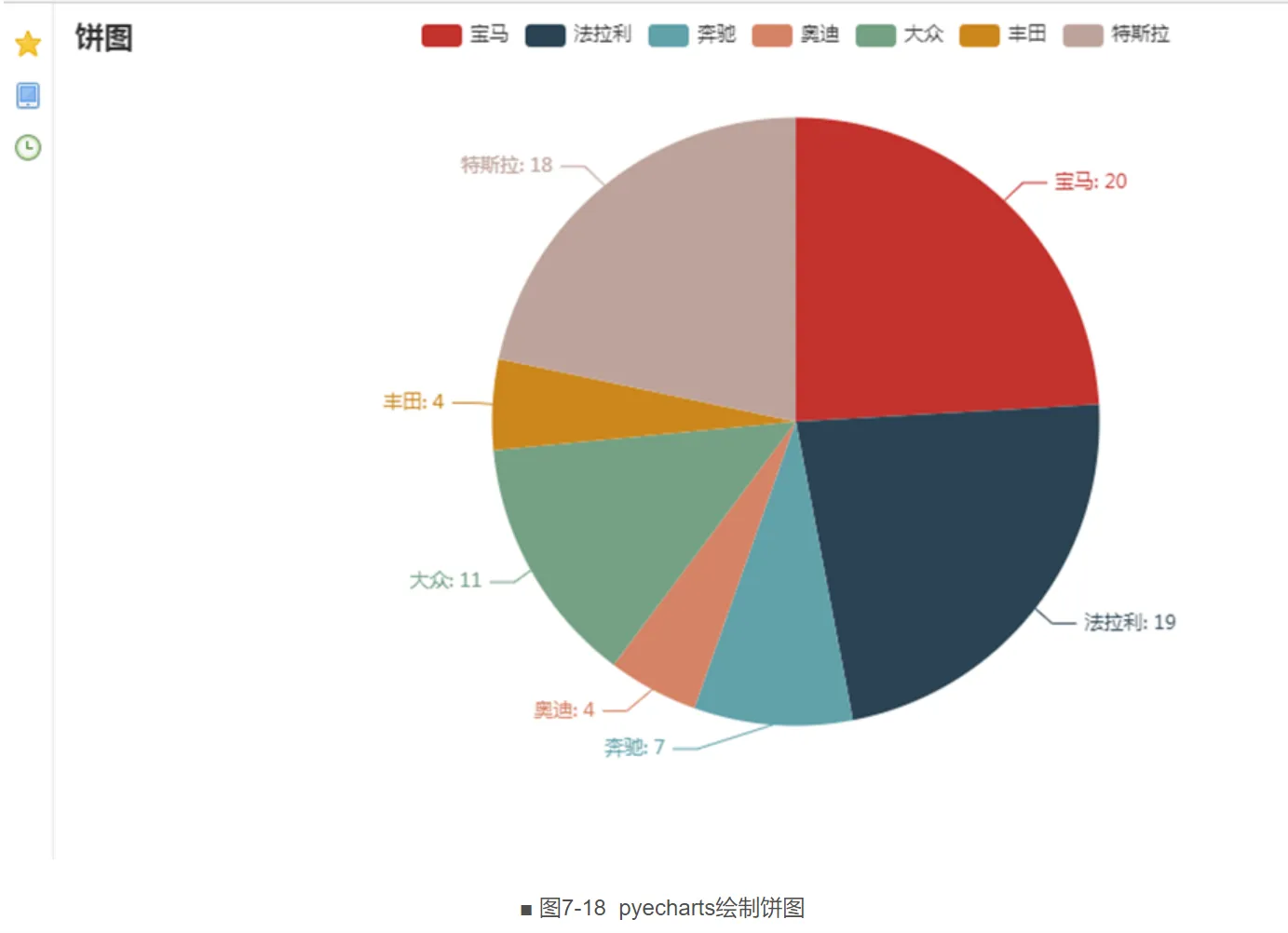

该例通过引入函数饼图，运行如图7-18所示。
5●绘制仪表盘图
在pyecharts中使用参数Gauge来绘制仪表盘图。
【例7-13】用pyecharts库绘制仪表盘图，代码如下。
from pyecharts import charts # 仪表盘 gauge = charts.Gauge() gauge.add('仪表盘', [('Python机器学习', 10), ]) gauge.render(path="仪表盘.html") print('ok')

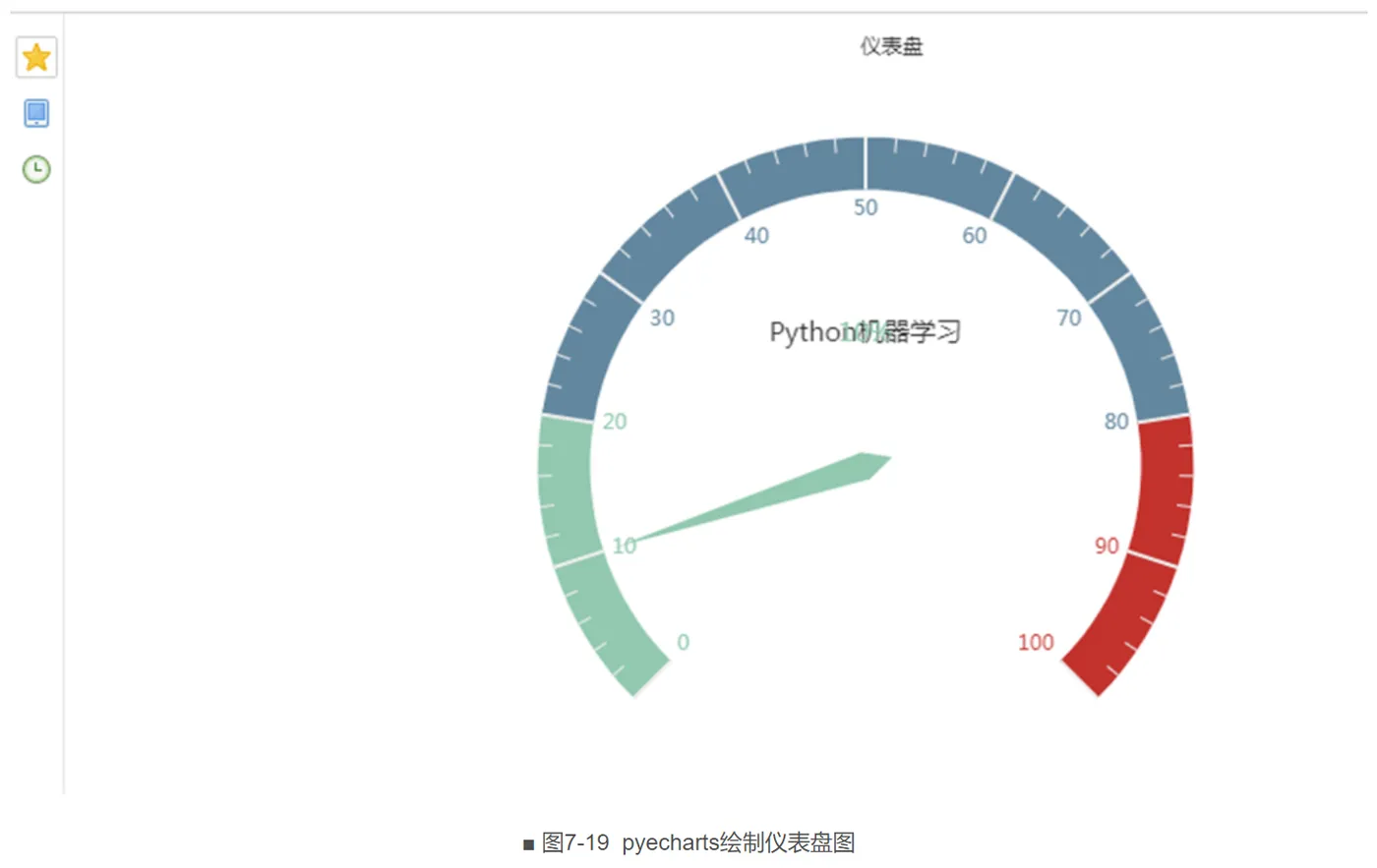

运行结果如图7-19所示。
6●绘制散点图
在pyecharts中使用参数Scatter来绘制散点图。
【例7-14】用pyecharts库绘制仪表盘图，代码如下。
from pyecharts import options as opts from pyecharts.charts import Scatter x_data = ['Apple', 'Huawei', 'Xiaomi', 'Oppo', 'Vivo', 'Meizu'] # x轴数据 y_data = [123, 153, 89, 107, 98, 23] # y轴数据 scatter = Scatter() # 初始化 scatter.add_xaxis(x_data) # x轴渲染 scatter.add_yaxis('', y_data) # y轴渲染 scatter.render(path="散点图.html")
运行结果如图7-20所示。
■ 图7-20 pyecharts绘制散点图
7●绘制词云
词云是一个比较常见的数据可视化方法，通过词的大小可以让人一眼就可以看到哪个词比较突出。在pyecharts中使用参数WordCloud来绘制词云。
【例7-15】用pyecharts库绘制词云，代码如下。
from pyecharts import options as opts from pyecharts.charts import Page, WordCloud from pyecharts.globals import SymbolType words = [ ("Python", 100), ("C++", 80), ("Java", 95), ("R", 40), ("JavaScript", 79), ("C", 65) ] def wordcloud() -> WordCloud: c = ( WordCloud() # word_size_range: 单词字体大小范围 .add("", words, word_size_range=[20, 100], shape='cardioid') .set_global_opts(title_opts=opts.TitleOpts(title="WordCloud")) ) return c wordcloud().render('wordcloud.html')

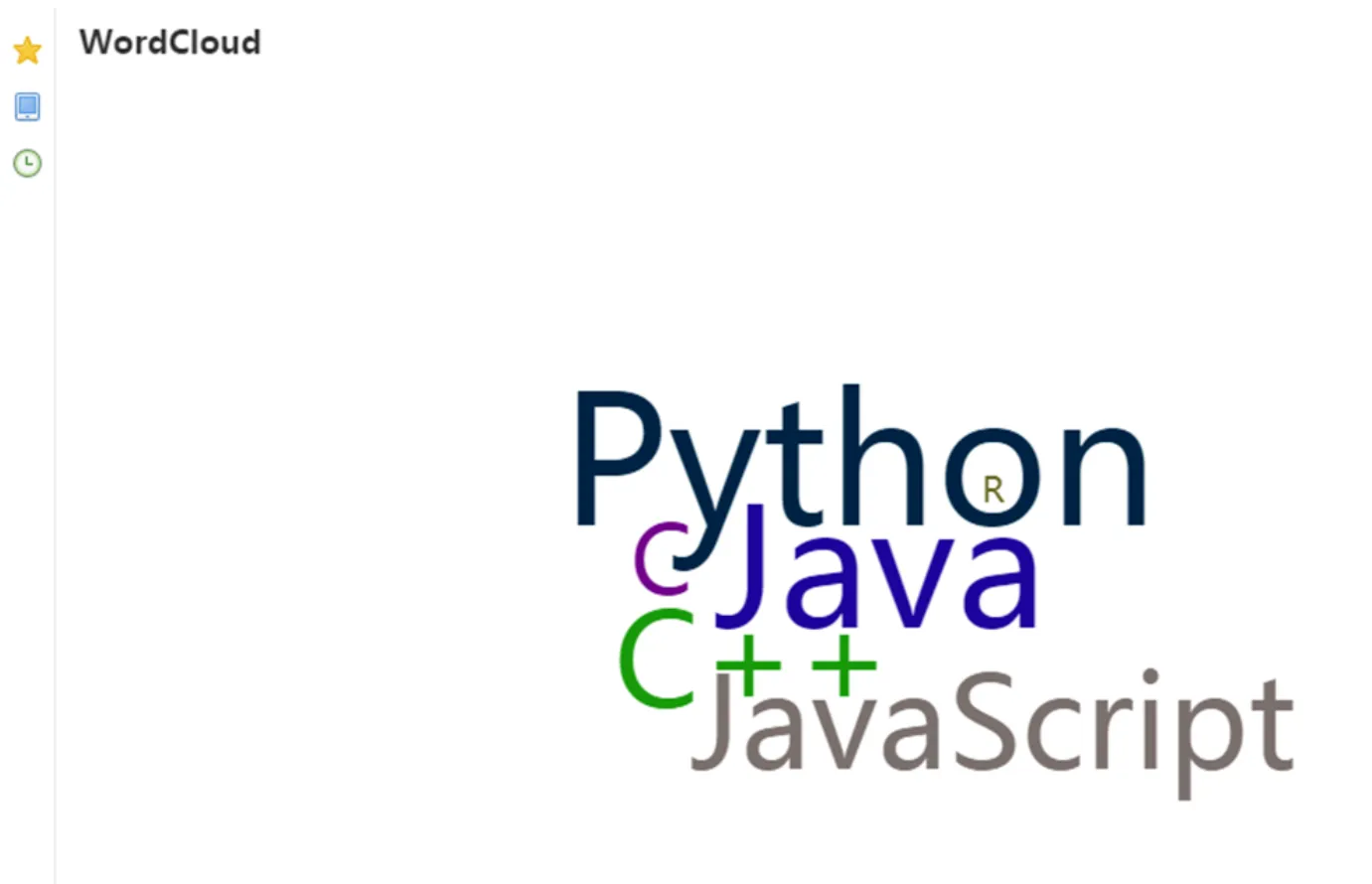

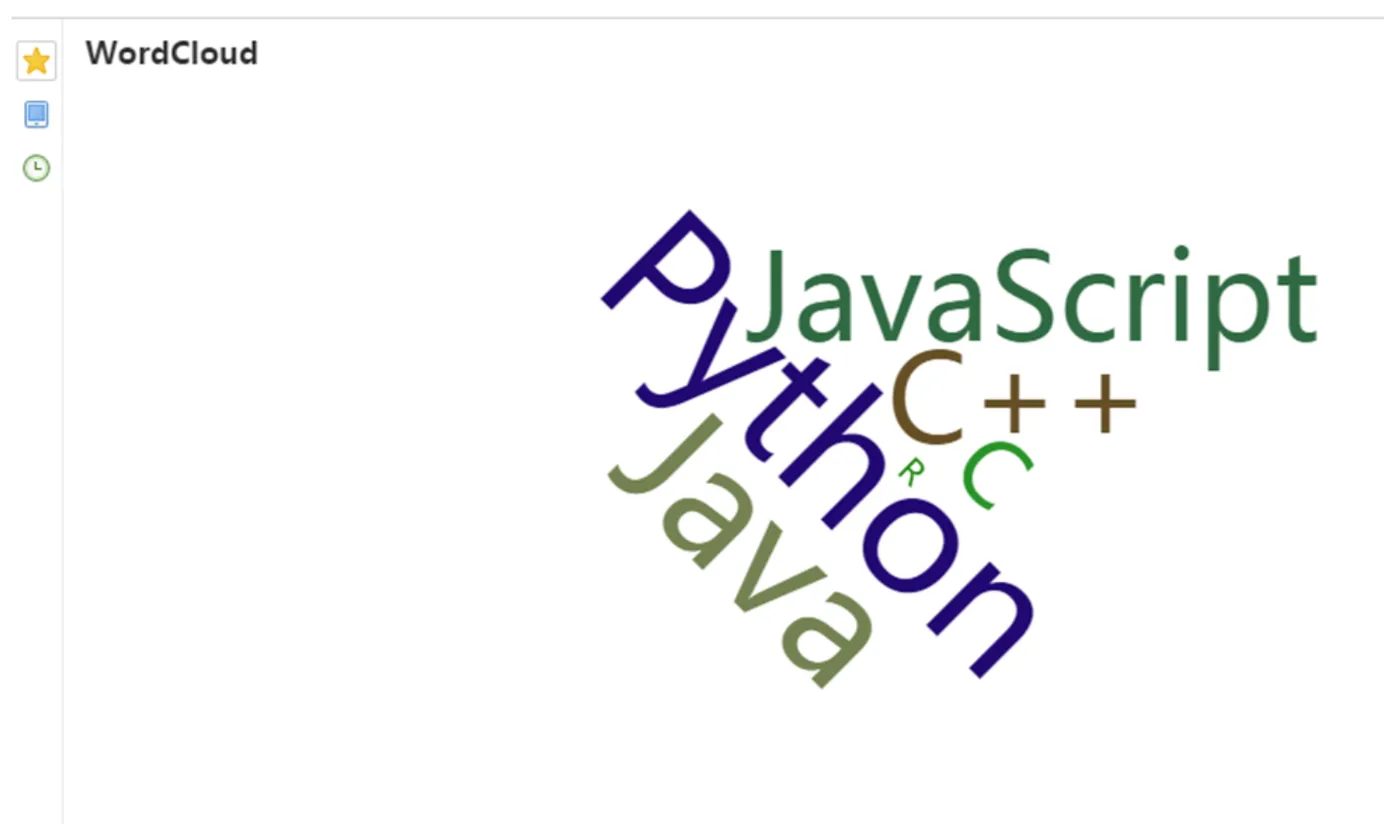

在使用pyecharts绘制词云时，输入数据中的每一个词为（word，value）这样的元祖形式，例如("Python", 100)，("Java", 95)。此外，制作者还可以在shape中选择生成的词云图轮廓，常见的有 'circle', 'cardioid', 'diamond', 'triangle-forward', 'triangle', 'pentagon'等这几种词云轮廓。该例选择的词云图轮廓为cardioid，运行程序如图7-21所示。
■ 图7-21 pyecharts绘制词云
在该例中如将词云的轮廓换为shape='circle'则运行结果如图7-22所示。
■ 图7-22 pyecharts绘制词云2
03、小结
（1）ECharts是一个使用 JavaScript 实现的开源可视化库，可以流畅的运行在 PC 和移动设备上，并能够兼容当前绝大部分浏览器。在功能上，ECharts可以提供直观，交互丰富，可高度个性化定制的数据可视化图表。
（2）pyecharts 是一个用于生成 Echarts 图表的类库，是一款将Python与ECharts相结合的强大的数据可视化工具，使用pyecharts可以让开发者轻松的实现大数据的可视化。
04、实训
1●实训目的
通过本章实训了解ECharts与pyecharts数据可视化的特点，能实现简单的ECharts与pyecharts数据可视化操作。
2●实训内容
1）使用ECharts绘制折线图显示一周天气变化，代码如下：
<!DOCTYPE html> <html> <head> <meta> <title>ECharts</title> <!-- 引入 echarts.js --> <script src="echarts.min.js"></script> </head> <body> <div id="main" style="width: 600px;height:400px;"></div> <script type="text/javascript"> // 基于准备好的dom，初始化echarts实例 var myChart = echarts.init(document.getElementById('main')); // 指定图表的配置项和数据 var option = { title: { text: '未来一周气温变化范围' }, tooltip: {}, legend: {}, toolbox: {}, xAxis: [{ data: ['周一', '周二', '周三', '周四', '周五', '周六', '周日'] }], yAxis: { }, series: [{ name: '最高气温', type: 'line', data: [21, 21, 25, 23, 22, 23, 20] }, { name: '最低气温', type: 'line', data: [10, 12, 12, 15, 13, 12, 10] }] }; // 使用刚指定的配置项和数据显示图表。 myChart.setOption(option); </script> </body> </html>

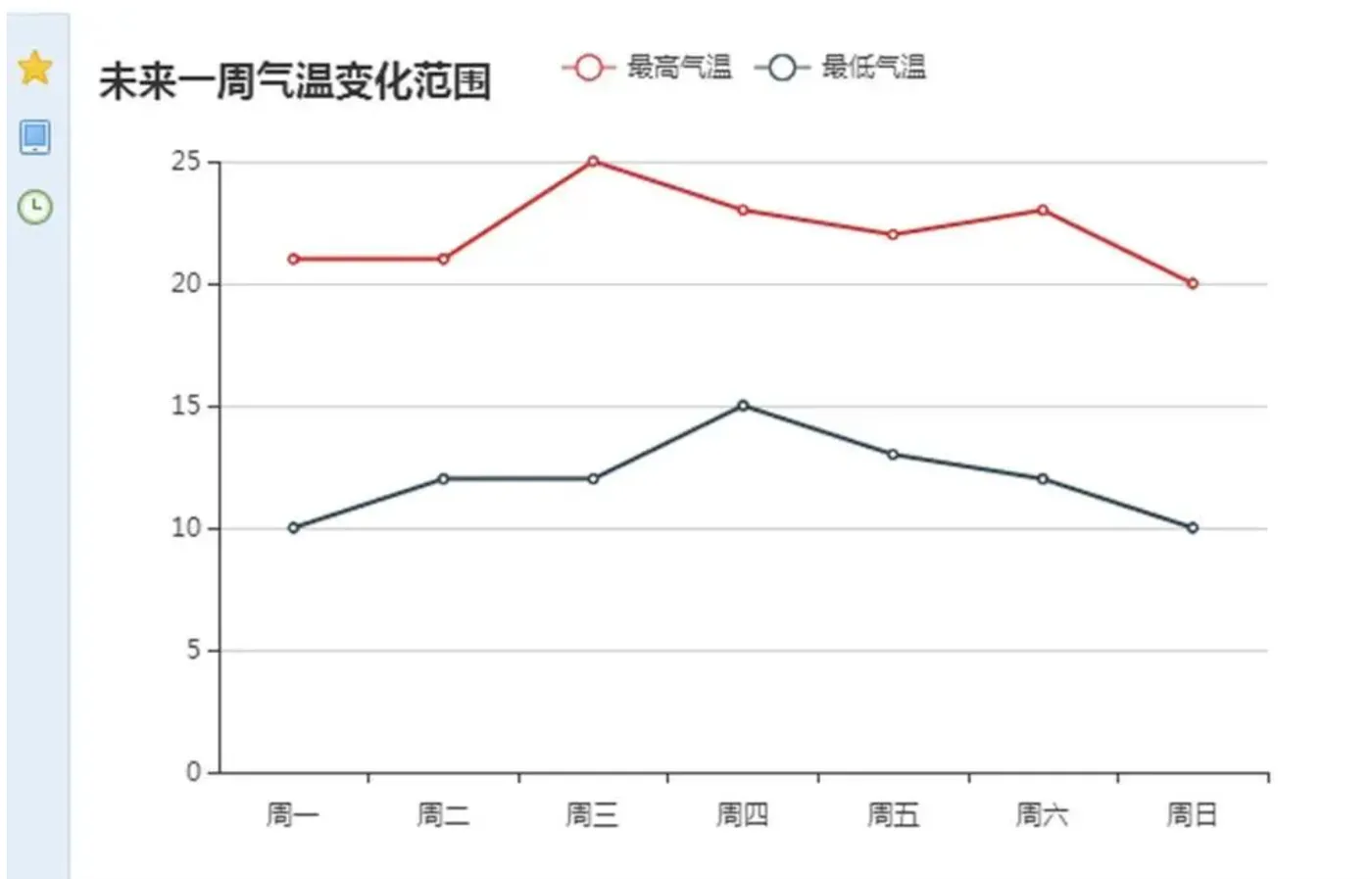

运行程序如图7-23所示。
■图7-23 ECharts绘制折线图显示一周天气变化
2）使用ECharts绘制柱状图显示商品销量的变化，代码如下：
<!DOCTYPE html> <html> <head> <meta> <title>第一个 ECharts 实例</title> <!-- 引入 echarts.js --> <script src="https://cdn.staticfile.org/echarts/4.3.0/echarts.min.js"></script> </head> <body> <!-- 为ECharts准备一个具备大小（宽高）的Dom --> <div id="main" style="width: 600px;height:400px;"></div> <script type="text/javascript"> // 基于准备好的dom，初始化echarts实例 var myChart = echarts.init(document.getElementById('main')); // 指定图表的配置项和数据 var option = { title:{ text:'销售量' }, legend: {}, tooltip: {}, dataset: { // 提供一份数据。 source: [ ['年月销售量', '2017', '2018', '2019'], ['洗衣机', 430, 858, 937], ['空调', 831, 734, 551], ['电视机', 864, 652, 825], ['路由器', 724, 539, 391] ] }, // 声明一个 X 轴，类目轴（category）。默认情况下，类目轴对应到 dataset 第一列。 xAxis: {type: 'category'}, // 声明一个 Y 轴，数值轴。 yAxis: {}, // 声明多个 bar 系列，默认情况下，每个系列会自动对应到 dataset 的每一列。 series: [ {type: 'bar'}, {type: 'bar'}, {type: 'bar'} ] }; // 使用刚指定的配置项和数据显示图表。 myChart.setOption(option); </script> </body> </html>

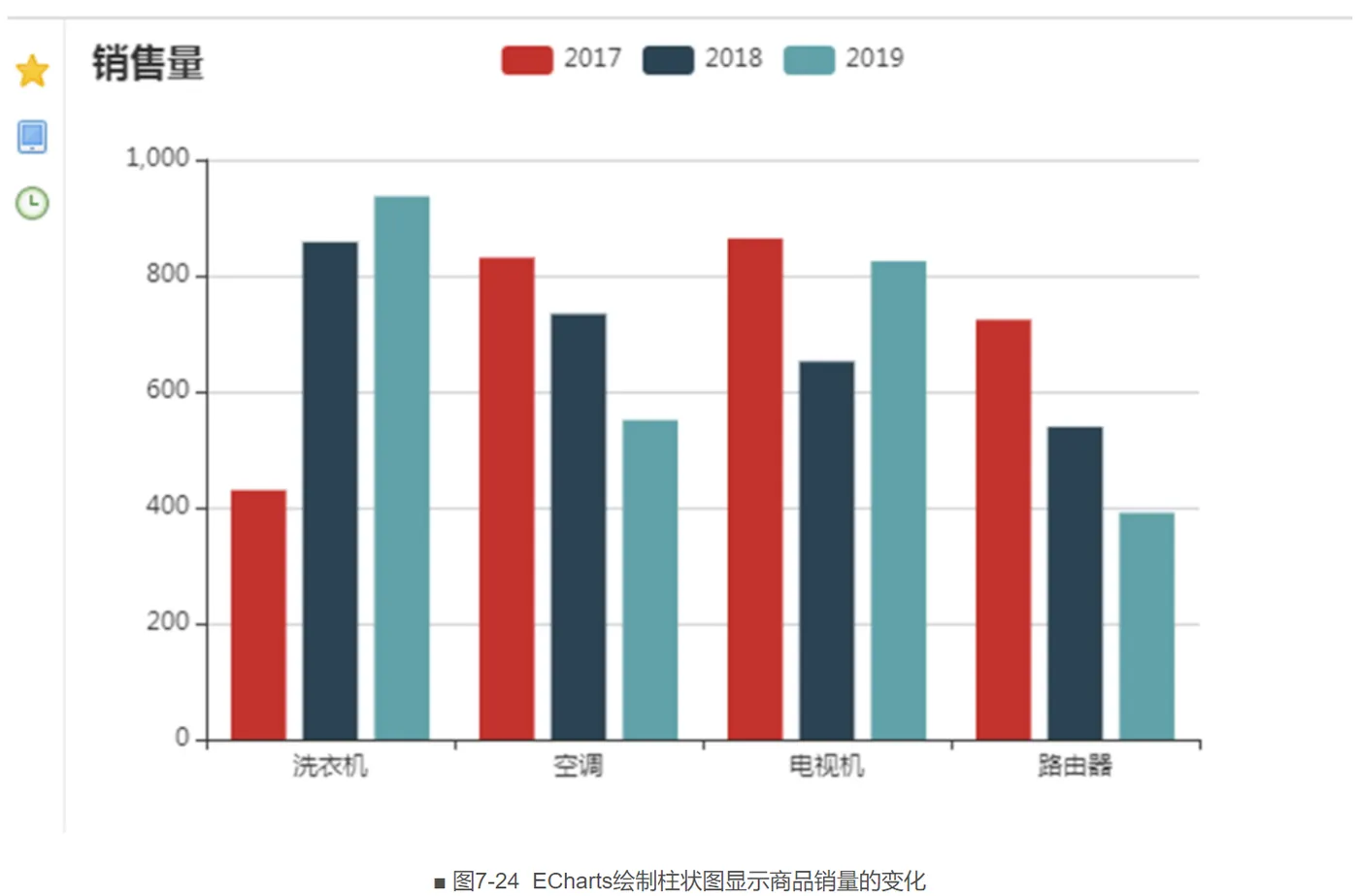

运行程序如图7-24所示。
3）使用pyecharts绘制图书销售量对比图，代码如下：
from pyecharts.charts import Bar from pyecharts import options as opts from pyecharts.globals import ThemeType bar = ( Bar(init_opts=opts.InitOpts(theme=ThemeType.LIGHT)) .add_xaxis(["哲学", "历史", "教育", "科技", "文学", "经济"]) .add_yaxis("商家A", [25, 20, 36, 40, 75, 90]) .add_yaxis("商家B", [35, 26, 45, 50, 35, 66]) .set_global_opts(title_opts=opts.TitleOpts(title="图书销量量", subtitle="2020年")) ) bar.render('柱状图.html')

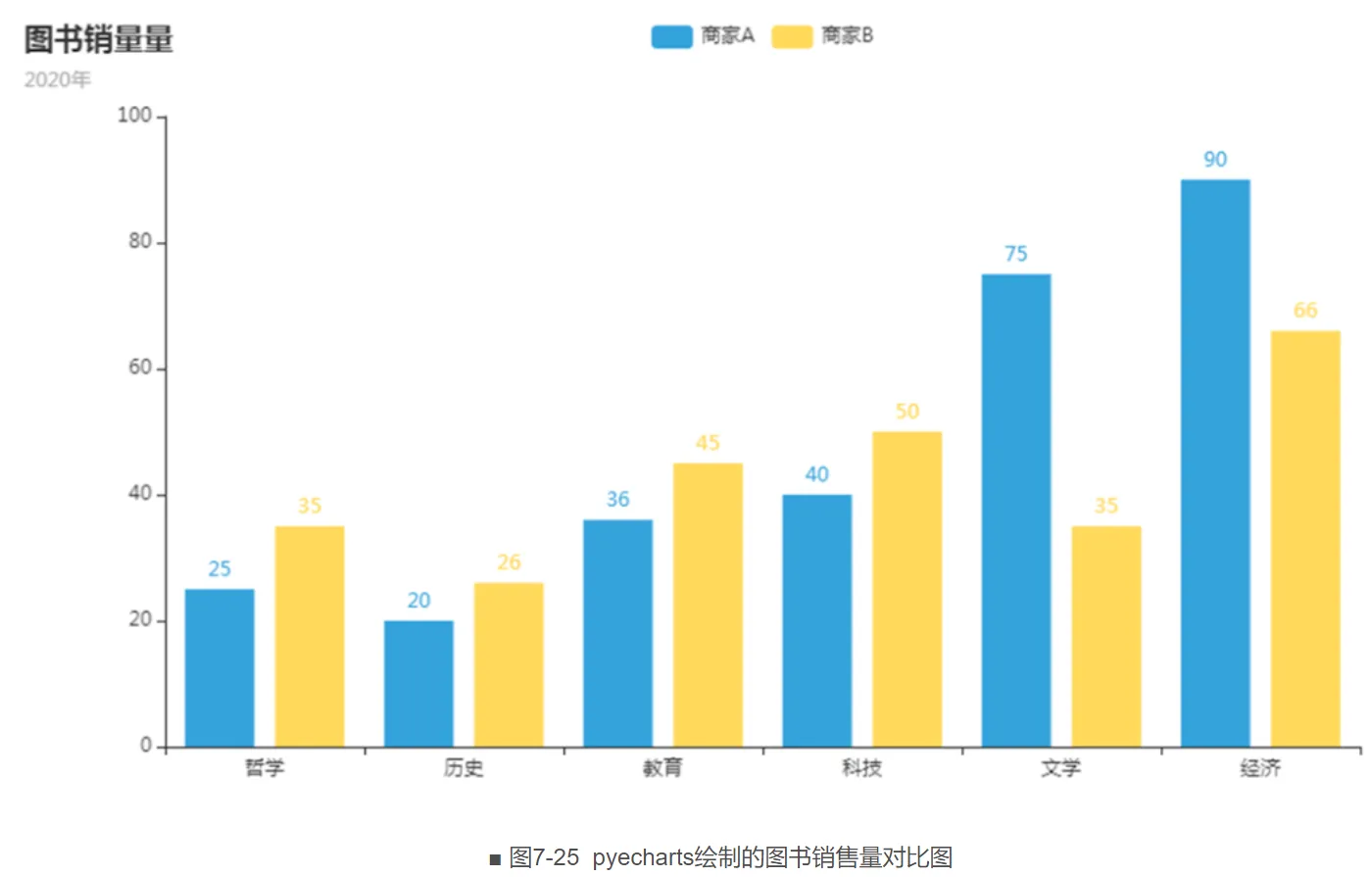

运行该程序如图7-25示。
