2.9　插入图层到地图文档

AddLayer()函数可以用来将图层添加到地图文档中，图层添加到数据框中的位置可以使用自动排序方式放置，也可以使用BOTTOM或TOP参数将图层置于顶层或底层。但是，AddLayer()函数没有提供把图层插入到数据框中某个指定位置的功能。要实现该功能，可以使用InsertLayer()函数。本节将介绍如何将图层添加到数据框中的指定位置。
**
2.9.1　准备工作**

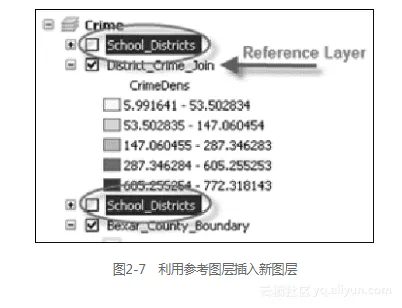

AddLayer()函数仅仅提供把图层添加到数据框或图层组中的功能，并且只可以使用自动排序方式自动地放置图层的位置，或者选择放置在顶层或底层。然而，使用InsertLayer()函数可以准确地指定图层添加到数据框或图层组中的位置。InsertLayer()函数使用一个参考图层来指定位置，新图层将会添加在指定参考图层的上方或下方。因为InsertLayer()函数需要使用参考图层，所以不能对空数据框使用该函数。如图2-7所示，“District_Crime_Join”是参考图层，“School_Districts”是将要添加的图层，使用InsertLayer()函数可以把“School_Districts”图层添加到“District_Crime_Join”图层的上方或下方。

（1）在ArcMap中打开C:ArcpyBookCh2Crime_Ch2.mxd。

（2）单击ArcMap“标准”工具条上的“Python”按钮。

（3）导入arcpy.mapping模块。

import arcpy.mapping as mapping

（4）引用当前活动的地图文档（Crime_Ch2.mxd），把该引用赋值给变量。

mxd = mapping.MapDocument("CURRENT")

（5）获取对Crime数据框的引用。

df = mapping.ListDataFrames(mxd, "Crime")[0]

（6）定义参考图层。

refLayer = mapping.ListLayers(mxd, "Burglaries*", df)[0]

（7）定义相对于参考图层的插入图层。

insertLayer =
mapping.Layer(r"C:\ArcpyBook\data\CityOfSanAntonio.gdb\
Crimes2009")

（8）将图层插入到数据框中。

mapping.InsertLayer(df,refLayer,insertLayer,"BEFORE")

（9）可以通过查看 C:ArcpyBookcodeCh2InsertLayerMapDocument.py解决方案文件来检查代码。

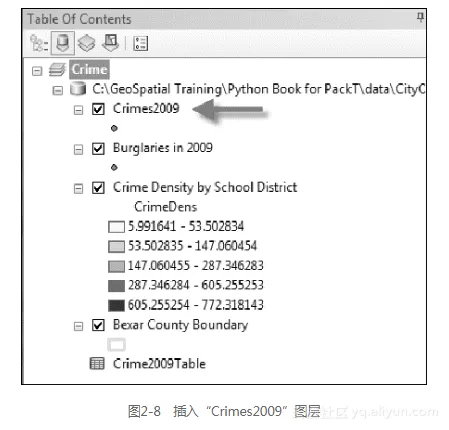

（10）运行代码。“Crimes2009”要素类作为一个图层添加到数据框中，如图2-8所示。

2.9.3　工作原理

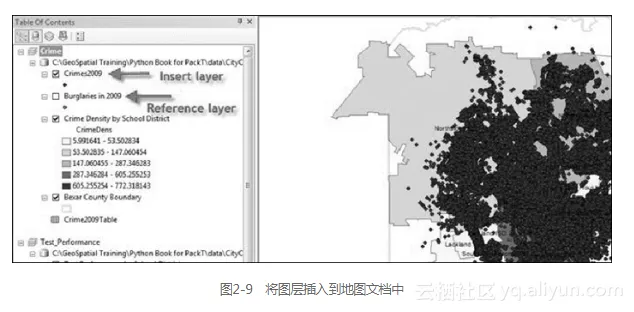

首先，导入arcpy.mapping模块，获取对当前的地图文档文件和Crime数据框的引用。接着，定义参考图层，通过调用ListLayers()函数，传入“Burglaries*”通配符参数和Crime数据框参数来限制返回的图层列表，使图层列表中只包含“Burglaries in 2009”图层这一项元素；使用0索引值来检索Python列表中的第1个图层，并把该图层赋值给图层对象（refLayer）。然后，定义插入图层，引用CityOfSanAntonio地理数据库中的“Crimes2009”要素类，将其赋值给新的图层对象（insertLayer）。最后，调用InsertLayer()函数，传入数据框、参考图层、插入图层和BEFORE（表明插入的图层置于参考图层的上方）4个参数。结果如图2-9所示。
