2.4 3D草图
2.4.1 空间控标

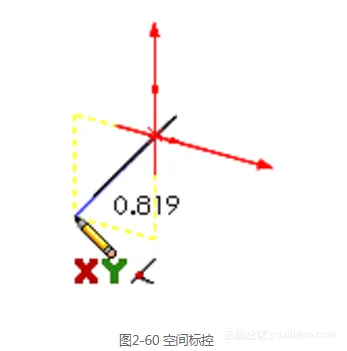

在3D草图绘制中，图形空间控标可帮助在数个基准面上绘制时保持方位。在所选基准面上定义草图实体的第一个点时，空间控标就会出现，如图2-60所示。使用空间控标，可以选择轴线以便沿该轴线绘图。
当在3D基准面上绘制草图时，无图形化助手显示，因为在2D空间生成3D草图。
在默认情况下，通常是相对于模型中默认的座标系进行绘制。如要切换到另外两个默认基准面之一，请单击草图工具，然后按Tab键。当前草图基准面的原点就会显示出来。
2.4.2 3D直线
执行【插入】| 【3D草图】命令，或者单击草图工具栏中的【3D草图】按钮，然后单击【直线】按钮可以绘制3D直线。
1．属性设置

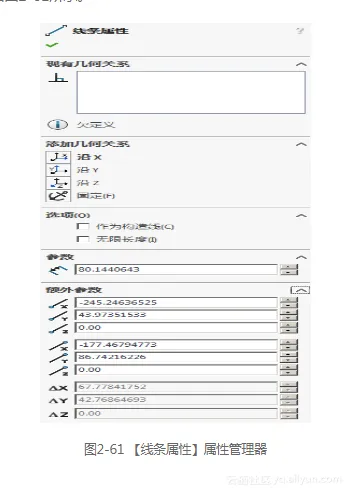

【线条属性】属性管理器如图2-61所示。

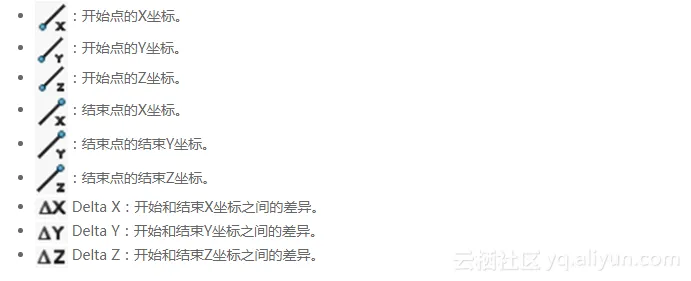

（1）【参数】选项组
长度：设定长度。
（2）【额外参数】选项组
2．生成3D直线的操作方法
（1）执行【插入】|【3D草图】命令，或者单击草图工具栏中的【3D草图】按钮。
（2）单击【直线】（草图工具栏）按钮，或者执行【工具】|【草图绘制实体】|【直线】命令。
（3）弹出【直线】属性管理器，如图2-62所示。
（4）在图形区域中单击以开始绘制直线。3D直线属性管理器出现，指针变为。每次单击时，空间控标出现以帮助确定草图方位。如果想改变基准面，按Tab键。
（5）拖动到想结束直线段的点处。选择线段的终点，然后按Tab键变换到另外一个基准面。
（6）拖动下一段，然后释放指针，生成的3D直线草图如图2-63所示。
2.4.3 3D点
执行【插入】|【3D草图】命令，或者单击草图工具栏中的【3D草图】按钮，然后单击草图工具栏上的【点】按钮可以绘制3D点。
1．属性设置
【点】属性管理器如图2-64所示。

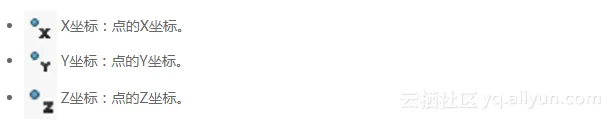

【参数】选项组
2．生成3D点的操作方法
（1）执行【插入】|【3D草图】命令，或者单击草图工具栏中的【3D草图】按钮。
（2）单击草图工具栏上的【点】按钮或者执行【工具】|【草图绘制实体】|【点】命令。

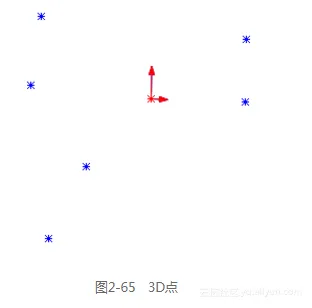

（3）在图形区域中单击以放置点，如图2-65所示。
（4）欲改变点的属性：在3D草图中选择一点，然后在【点】属性管理器中编辑其属性。
2.4.4 3D样条曲线
执行【插入】| 【3D草图】命令，或者单击草图工具栏中的【3D草图】按钮，然后单击草图工具栏上的【样条曲线】按钮可以绘制3D样条曲线。
1．属性设置
【样条曲线】属性管理器如图2-66所示。
（1）【选项】选项组
【作为构造线】：将实体转换到构造几何线。
【显示曲率】：显示曲率梳形图。
【保持内部连续性】：保持样条曲线的内部曲率。

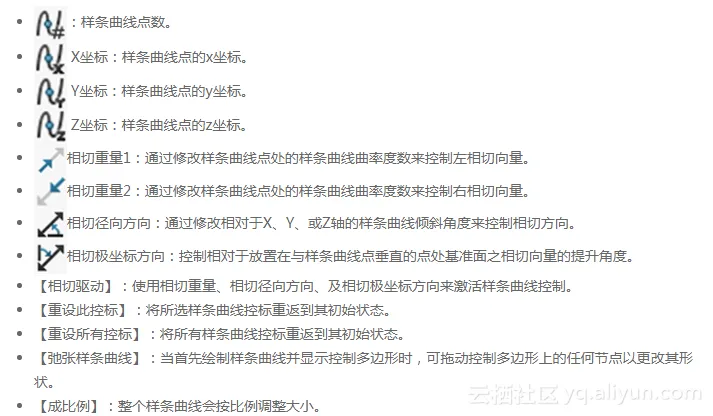

（2）【参数】选项组
2．生成3D样条曲线的操作方法
（1）执行【插入】|【3D草图】命令，或者单击草图工具栏中的【3D草图】按钮。
（2）单击草图工具栏上的【样条曲线】按钮，或者执行【工具】|【草图绘制实体】|【样条曲线】命令。
（3）单击以放置第一个样条曲线点，然后拖动来绘制样条曲线。样条曲线属性管理器出现。在每次放开鼠标左键时，将生成新的3D原点；若想更改基准面，按Tab键。
（4）在样条曲线完成时，双击以停止草图绘制。绘制的样条曲线如图2-67所示。
2.4.5 3D草图尺寸类型
3D草图中有多种尺寸类型，包括：【绝对】、【沿X】、【沿Y】和【沿Z】。
【绝对】：测量两个点之间的绝对距离。如果按Tab键沿一条轴线标注尺寸，则按住Tab键直到指针变回以获得绝对量度，如图2-68所示。
【沿X】：沿X轴测量两个点之间的距离。按Tab键一次可沿X轴测量，如图2-69所示。

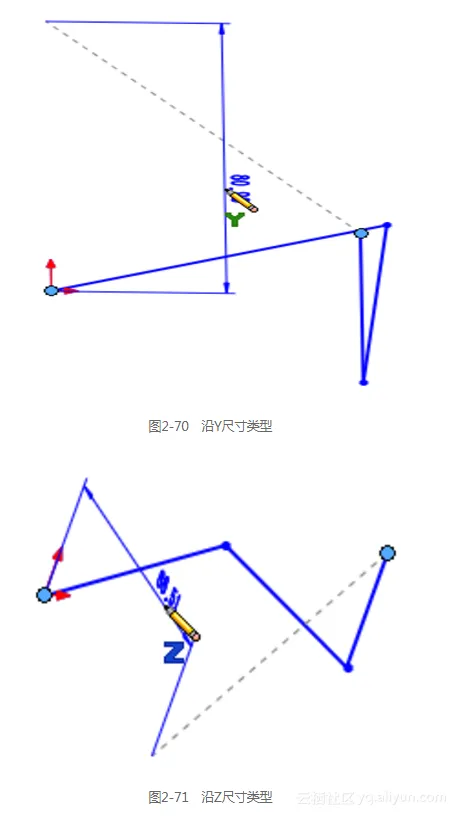

【沿Y】：沿Y轴测量两个点之间的距离。按Tab键两次可沿Y轴测量，如图2-70所示。
【沿Z】：沿Z轴测量两个点之间的距离。按Tab键三次可沿Z轴测量，如图2-71所示。
