2.6 Cisco IOS XR系统数据库
Cisco IOS XR技术精要
由于IOS XR是为大型分布式系统而设计的，因此，在配置和可操作数据上，使用一种分布式的数据存储机制是至关重要的。在IOS XR中，一套系统包括一台或多台安全域路由器（SDR）。每块LC或RP只能关联到一台SDR上。不过，SDR可以共享某些常用硬件组件，包括机框、电源、风扇、风扇控制器，以及矩阵卡。
Cisco IOS XR系统数据库（SysDB）为应用提供了如储存、修改、访问系统信息等常见机制。SysDB通过层次性的命名空间构建了完全分布的内存数据存储。这是通过将SysDB命名空间分割成admin（管理）、shared（共享）和local（本地）三个独立平面来实现的。每个SysDB服务器进程只与共享平面、本地平面或管理平面其中的某个精确地相关联，并且只能访问自己平面内的数据。SysDB用于存放配置（cfg）和运行状态（oper）数据。cfg SysDB中通常是用户可配置的数据，如接口IP地址。oper SysDB中存放系统的运行状态数据，如接口协议的up/down状态。
Cisco IOS XR SysDB可提供以下服务。
由层次化命名空间构成的分布式内存数据存储。SysDB同时可存储配置和运行状态数据。
访问数据。应用组件（如BGP、ARP、FIB）和管理实体（如XML、CLI、SNMP）可以创建、删除、设置、获取SysDB数据。cfg SysDB数据只能由管理实体来创建、删除或修改。oper SysDB数据只能由应用组件来创建、删除或修改。SysDB还可提供列表及查找操作。
当一个应用或管理实体试图创建、更新或删除某条数据时，SysDB会向其注册的应用发送一条确认消息。如果应用接受修改，SysDB将向应用发送一条执行消息，随后应用执行修改操作。
提供通告服务。当数据被创建、删除或修改时，相应的应用会收到通告信息。
应用还可注册成外部数据管理器（EDM）来管理对SysDB命名空间分支（子树）的访问。对已注册EDM子树的访问请求将会被SysDB重定向到EDM应用。

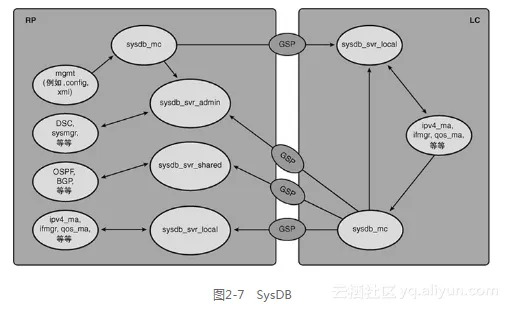

共有4种以分布方式运行的不同SysDB进程类型组成了SysDB的命名空间。表2-4列出了SysDB进程。图2-7显示了SysDB进程是如何与其他SysDB进程以及应用或管理进程进行交互的。
SysDB的功能及操作可以通过以下这个例子来解释。比如某个用户进入全局配置模式并修改了配置。注意在Cisco IOS XR中，用户需要commit（提交）来使修改的配置应用到系统上。用户修改了接口TenGig0/2/0/0的IP地址并将其加入到OSPF区域0中。接下来用户试图使用命令commit提交配置。下文解释了当用户commit配置之后，SysDB是如何工作的。
活动RP上的config进程发送一条消息给本地SysDB客户端。SysDB客户端会向共享平面SysDB服务器发送一条OSPF部分的配置确认消息，同时向2槽位（0/2/CPU0）的本地平面SysDB服务器发送一条接口部分的配置确认消息。
在共享平面SysDB服务器注册了OSPF配置数据确认消息之后，会向OSPF进程发送一条消息。OSPF进程接受配置修改后，SysDB服务器将会向OSPF进程发送配置应用请求。随后SysDB更新配置数据。
与此同时，0/2/CPU0上的本地SysDB服务器注册了接口配置数据确认消息之后，会向ipv4_ma进程发送一条消息。ipv4_ma进程负责管理本地节点上接口的IPv4相关配置。ipv4_ma接受配置修改后，SysDB服务器会向ipv4_ma进程发送配置应用请求，随后SysDB更新配置数据。
总的来说，应用组件或管理实体可以通过与SysDB注册来实现：
访问或提供配置数据；
访问或提供操作数据；
确认数据修改；
通告数据修改；
作为EDM管理SysDB子树。
SysDB提供了查看通知、验证注册、连接、追溯，以及与SysDB客户端和服务器相关的CLI命令。

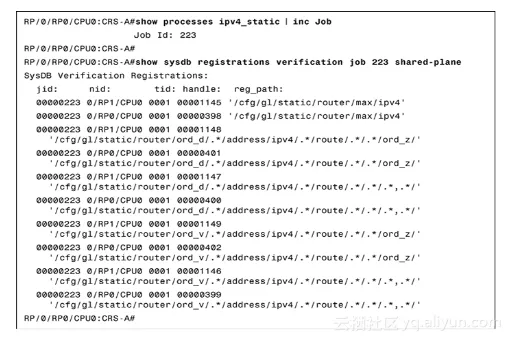

比如想要确认SysDB中ipv4_static进程已注册的验证信息，使用命令show sysdb registrations verification < ipv4_staticJID > shared-plane，如例2-16所示。
例2-16 SysDB验证注册

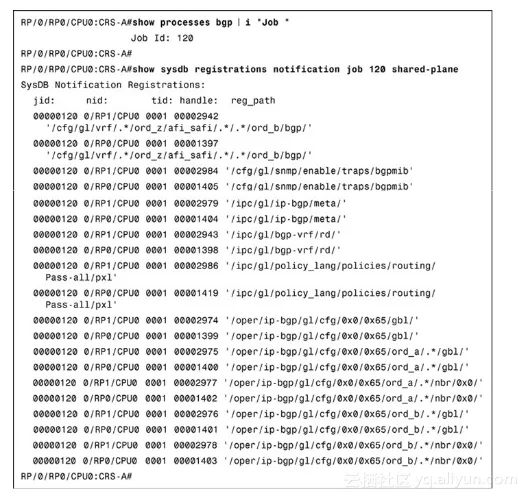

如果想要确认SysDB中BGP进程已注册的通知信息，使用命令show sysdb registrations notification < bgp JID> shared-plane，如例2-17所示。
例2-17 SysDB通知注册

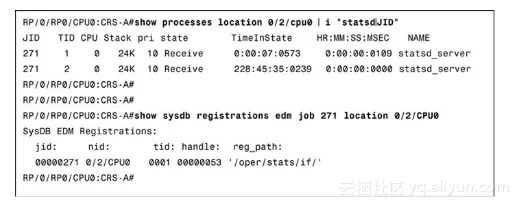

想要确认与用作EDM的statsd进程注册的是哪个SysDB子树，使用命令show sysdb registrations emdjob < statsd JID> location < r/s/m>，如例2-18所示。
例2-18 使用SysDB注册成EDM的进程
对于管理平面SysDB服务器，需要在admin模式下使用show sysdb命令。
