Activiti-如何创建Activiti项目和数据表介绍

本文涉及的产品
RDS MySQL Serverless 基础系列,0.5-2RCU 50GB
云数据库 RDS PostgreSQL,高可用系列 2核4GB
RDS MySQL Serverless 高可用系列,价值2615元额度,1个月
简介: Activiti-如何创建Activiti项目和数据表介绍

1.1Activiti的基本使用


1.1.1 创建Maven项目


   创建一个普通的Maven项目,并添加相关的依赖


<properties>
        <slf4j.version>1.6.6</slf4j.version>
        <log4j.version>1.2.12</log4j.version>
        <activiti.version>7.0.0.Beta1</activiti.version>
    </properties>
    <dependencies>
        <dependency>
            <groupId>org.activiti</groupId>
            <artifactId>activiti-engine</artifactId>
            <version>${activiti.version}</version>
        </dependency>
        <dependency>
            <groupId>org.activiti</groupId>
            <artifactId>activiti-spring</artifactId>
            <version>${activiti.version}</version>
        </dependency>
        <!-- bpmn 模型处理 -->
        <dependency>
            <groupId>org.activiti</groupId>
            <artifactId>activiti-bpmn-model</artifactId>
            <version>${activiti.version}</version>
        </dependency>
        <!-- bpmn 转换 -->
        <dependency>
            <groupId>org.activiti</groupId>
            <artifactId>activiti-bpmn-converter</artifactId>
            <version>${activiti.version}</version>
        </dependency>
        <!-- bpmn json数据转换 -->
        <dependency>
            <groupId>org.activiti</groupId>
            <artifactId>activiti-json-converter</artifactId>
            <version>${activiti.version}</version>
        </dependency>
        <!-- bpmn 布局 -->
        <dependency>
            <groupId>org.activiti</groupId>
            <artifactId>activiti-bpmn-layout</artifactId>
            <version>${activiti.version}</version>
            <exclusions>
                <exclusion>
                    <groupId>com.github.jgraph</groupId>
                    <artifactId>jgraphx</artifactId>
                </exclusion>
            </exclusions>
        </dependency>
        <!-- activiti 云支持 -->
        <dependency>
            <groupId>org.activiti.cloud</groupId>
            <artifactId>activiti-cloud-services-api</artifactId>
            <version>${activiti.version}</version>
        </dependency>
        <!-- mysql驱动 -->
        <dependency>
            <groupId>mysql</groupId>
            <artifactId>mysql-connector-java</artifactId>
            <version>5.1.40</version>
        </dependency>
        <!-- mybatis -->
        <dependency>
            <groupId>org.mybatis</groupId>
            <artifactId>mybatis</artifactId>
            <version>3.4.5</version>
        </dependency>
        <!-- 链接池 -->
        <dependency>
            <groupId>commons-dbcp</groupId>
            <artifactId>commons-dbcp</artifactId>
            <version>1.4</version>
        </dependency>
        <dependency>
            <groupId>junit</groupId>
            <artifactId>junit</artifactId>
            <version>4.12</version>
        </dependency>
        <!-- log start -->
        <dependency>
            <groupId>log4j</groupId>
            <artifactId>log4j</artifactId>
            <version>${log4j.version}</version>
        </dependency>
        <dependency>
            <groupId>org.slf4j</groupId>
            <artifactId>slf4j-api</artifactId>
            <version>${slf4j.version}</version>
        </dependency>
        <dependency>
            <groupId>org.slf4j</groupId>
            <artifactId>slf4j-log4j12</artifactId>
            <version>${slf4j.version}</version>
        </dependency>
    </dependencies>
复制代码



3.1.2 log4j


添加一个日志文件log4j.properties


# Set root category priority to INFO and its only appender to CONSOLE.
#log4j.rootCategory=INFO, CONSOLE debug info warn error fatal
log4j.rootCategory=debug, CONSOLE, LOGFILE
# Set the enterprise logger category to FATAL and its only appender to CONSOLE.
log4j.logger.org.apache.axis.enterprise=FATAL, CONSOLE
# CONSOLE is set to be a ConsoleAppender using a PatternLayout.
log4j.appender.CONSOLE=org.apache.log4j.ConsoleAppender
log4j.appender.CONSOLE.layout=org.apache.log4j.PatternLayout
log4j.appender.CONSOLE.layout.ConversionPattern=%d{ISO8601} %-6r[%15.15t] %-5p %30.30c %x - %m\n
# LOGFILE is set to be a File appender using a PatternLayout.
log4j.appender.LOGFILE=org.apache.log4j.FileAppender
log4j.appender.LOGFILE.File=d:\log\act\activiti.log
log4j.appender.LOGFILE.Append=true
log4j.appender.LOGFILE.layout=org.apache.log4j.PatternLayout
log4j.appender.LOGFILE.layout.ConversionPattern=%d{ISO8601} %-6r[%15.15t] %-5p %30.30c %x - %m\n
复制代码



1.1.3 添加Activiti配置文件


我们在本案例中使用的数据库是mysql8.0.

Activiti的默认的使用方式是要求我们在resources下创建activiti.cfg.xml文件,默认的方式的名称是不能修改的。


在配置文件中我们有两种配置方式:一种是单独配置数据源,另一种是不单独配置数据源


<?xml version="1.0" encoding="UTF-8"?>
<beans xmlns="http://www.springframework.org/schema/beans"
       xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
       xsi:schemaLocation="http://www.springframework.org/schema/beans http://www.springframework.org/schema/beans/spring-beans.xsd">
    <bean class="org.activiti.engine.impl.cfg.StandaloneProcessEngineConfiguration" id="processEngineConfiguration">
        <property name="jdbcDriver" value="com.mysql.cj.jdbc.Driver"/>
                <property name="jdbcUrl" value="jdbc:mysql:///activiti2?characterEncoding=utf-8&amp;nullCatalogMeansCurrent=true&amp;serverTimezone=UTC" />
        <property name="jdbcUsername" value="root" />
        <property name="jdbcPassword" value="123456" />
        <property name="databaseSchemaUpdate" value="true" />
        <!--<property name="dataSource" ref="dataSource" />-->
    </bean>
    <bean class="org.apache.commons.dbcp.BasicDataSource" id="dataSource">
        <property name="driverClassName" value="com.mysql.cj.jdbc.Driver" />
                <property name="url" value="jdbc:mysql:///activiti2?characterEncoding=utf-8&amp;nullCatalogMeansCurrent=true&amp;serverTimezone=UTC" />
        <property name="username" value="root"/>
        <property name="password" value="123456"/>
        <property name="maxActive" value="3" />
        <property name="maxIdle" value="2" />
    </bean>
</beans>
复制代码



3.1.4 Java程序生成表结构


创建一个工具类,调用Activiti的工具类来生成activiti需要的表结构


public class Test01 {
    /**
     * 生成Activiti的相关的表结构
     */
    @Test
    public void test01(){
        // 使用classpath下的activiti.cfg.xml中的配置来创建 ProcessEngine对象
        ProcessEngine engine = ProcessEngines.getDefaultProcessEngine();
        System.out.println(engine);
    }
}
复制代码


执行的效果



执行完成后我们查看数据库,在其中创建了25张表,结果如下:





1.2 表结构介绍


1.2.1 表的命名规则和作用


看到刚才创建的表,我们发现Activiti 的表都以   ACT_   开头。


第二部分是表示表的用途的两个字母标识。 用途也和服务的 API 对应。ACT_RE :'RE'表示 repository。 这个前缀的表包含了流程定义和流程静态资源 (图片,规则,等等)。ACT_RU:'RU'表示 runtime。 这些运行时的表,包含流程实例,任务,变量,异步任务,等运行中的数据。 Activiti 只在流程实例执行过程中保存这些数据, 在流程结束时就会删除这些记录。 这样运行时表可以一直很小速度很快。ACT_HI:'HI'表示 history。


这些表包含历史数据,比如历史流程实例, 变量,任务等等。ACT_GE : GE 表示 general。 通用数据, 用于不同场景下



1.2.2 Activiti数据表介绍


表分类 表名 解释
一般数据
[ACT_GE_BYTEARRAY] 通用的流程定义和流程资源
[ACT_GE_PROPERTY] 系统相关属性
流程历史记录
[ACT_HI_ACTINST] 历史的流程实例
[ACT_HI_ATTACHMENT] 历史的流程附件
[ACT_HI_COMMENT] 历史的说明性信息
[ACT_HI_DETAIL] 历史的流程运行中的细节信息
[ACT_HI_IDENTITYLINK] 历史的流程运行过程中用户关系
[ACT_HI_PROCINST] 历史的流程实例
[ACT_HI_TASKINST] 历史的任务实例
[ACT_HI_VARINST] 历史的流程运行中的变量信息
流程定义表
[ACT_RE_DEPLOYMENT] 部署单元信息
[ACT_RE_MODEL] 模型信息
[ACT_RE_PROCDEF] 已部署的流程定义
运行实例表
[ACT_RU_EVENT_SUBSCR] 运行时事件
[ACT_RU_EXECUTION] 运行时流程执行实例
[ACT_RU_IDENTITYLINK] 运行时用户关系信息,存储任务节点与参与者的相关信息
[ACT_RU_JOB] 运行时作业
[ACT_RU_TASK] 运行时任务
[ACT_RU_VARIABLE] 运行时变量表



相关实践学习
每个IT人都想学的“Web应用上云经典架构”实战
本实验从Web应用上云这个最基本的、最普遍的需求出发,帮助IT从业者们通过“阿里云Web应用上云解决方案”,了解一个企业级Web应用上云的常见架构,了解如何构建一个高可用、可扩展的企业级应用架构。
MySQL数据库入门学习
本课程通过最流行的开源数据库MySQL带你了解数据库的世界。 &nbsp; 相关的阿里云产品:云数据库RDS MySQL 版 阿里云关系型数据库RDS(Relational Database Service)是一种稳定可靠、可弹性伸缩的在线数据库服务,提供容灾、备份、恢复、迁移等方面的全套解决方案,彻底解决数据库运维的烦恼。 了解产品详情:&nbsp;https://www.aliyun.com/product/rds/mysql&nbsp;
相关文章
|
存储 关系型数据库 MySQL
mysql8对gis的支持
mysql8对gis的支持
883 0
|
云安全 SQL 安全
阿里云云盾学习
【8月更文挑战第15天】
344 2
|
Ubuntu
kali重新配置系统语言环境“中文”
更新系统:在终端运行 `sudo apt update` 后 `sudo apt upgrade -y`,以升级软件包。语言环境:执行 `sudo dpkg-reconfigure locales`,选择 `zh_CN.UTF-8` 作为语言环境,用箭头键导航,空格键选择,Tab键切换,然后确认。 3. 输入法配置:启动 `fcitx-autostart &`,系统设置中添加汉语拼音输入法。 4. 重启系统:运行 `sudo reboot` 使更改生效。 注意:内容提及的图形界面操作可能适用于基于Debian的系统,如Ubuntu,并且使用了Fcitx作为输入法框架。
254 2
|
消息中间件 Java 编译器

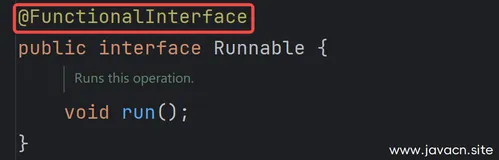

面试官:说说Lambda表达式底层原理?
