查看k8s的etcd数据

欢迎访问我的GitHub

这里分类和汇总了欣宸的全部原创(含配套源码)： https://github.com/zq2599/blog_demos

• kubernetes的API对象的数据都保存在etcd中，本章实战如何查看这些数据；

环境信息

• 实战环境的版本信息如下，请确保以下软件都已运行正常：

1. 操作系统 ：CentOS Linux release 7.6.1810
2. Kubernetes：1.13
3. Go版本：1.12

• 实际操作的机器可以用kubectl操作k8s，并且已经安装了Go 1.12版本；

准备工作

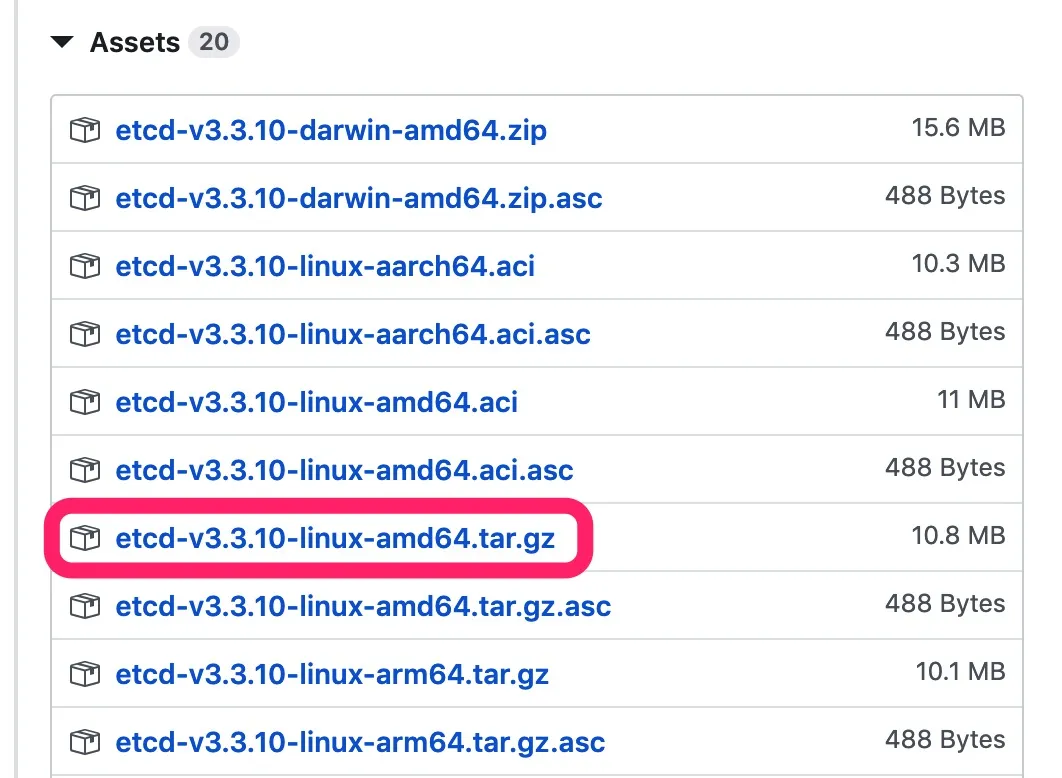

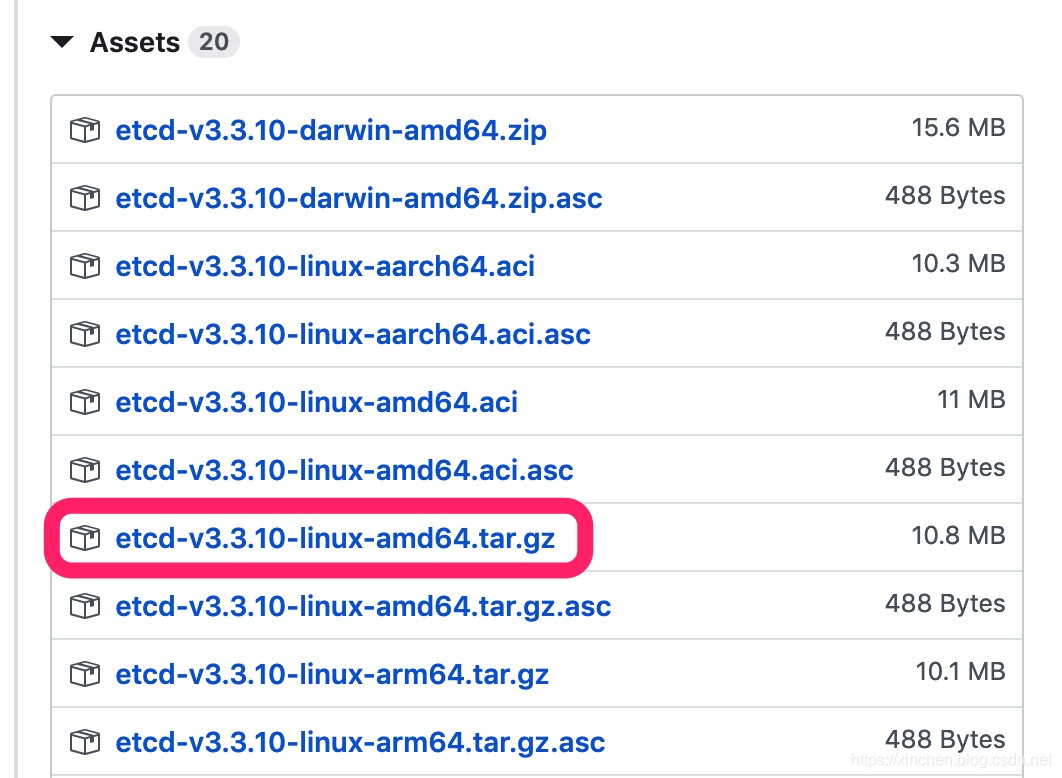

• 下载etcd，地址是：https://github.com/etcd-io/etcd/releases ，选3.3.10版本，如下图：

• 解压后找到etcdctl文件，将其放入$GOPATH\bin目录，记得执行chown命令给予可执行权限；

• 现在准备工作已经完成，接下来试试etcdctl工具查看etcd数据；

查看etcd数据的实际操作

• 执行查询时前缀是固定的，如下所示，使用这个前缀再加上etcd的查找命令即可成功查询：

ETCDCTL_API=3 ./etcdctl --endpoints=https://127.0.0.1:2379 \
--cacert=/etc/kubernetes/pki/etcd/ca.crt \
--cert=/etc/kubernetes/pki/etcd/healthcheck-client.crt \
--key=/etc/kubernetes/pki/etcd/healthcheck-client.key

• 查看所有etcd的所有key，执行以下命令：

ETCDCTL_API=3 etcdctl \
--endpoints=https://127.0.0.1:2379 \
--cacert=/etc/kubernetes/pki/etcd/ca.crt \
--cert=/etc/kubernetes/pki/etcd/healthcheck-client.crt \
--key=/etc/kubernetes/pki/etcd/healthcheck-client.key \
get / --prefix --keys-only

• 查到的结果如下：

[root@master ~]# ETCDCTL_API=3 etcdctl \
> --endpoints=https://127.0.0.1:2379 \
> --cacert=/etc/kubernetes/pki/etcd/ca.crt \
> --cert=/etc/kubernetes/pki/etcd/healthcheck-client.crt \
> --key=/etc/kubernetes/pki/etcd/healthcheck-client.key \
> get / --prefix --keys-only
/registry/apiregistration.k8s.io/apiservices/v1.

/registry/apiregistration.k8s.io/apiservices/v1.apps

/registry/apiregistration.k8s.io/apiservices/v1.authentication.k8s.io

/registry/apiregistration.k8s.io/apiservices/v1.authorization.k8s.io

/registry/apiregistration.k8s.io/apiservices/v1.autoscaling

/registry/apiregistration.k8s.io/apiservices/v1.batch

/registry/apiregistration.k8s.io/apiservices/v1.networking.k8s.io
...

• 查看指定key的内容，如果您的系统用的是flannel网络插件，可以执行以下命令查看相关数据：

ETCDCTL_API=3 etcdctl \
--endpoints=https://127.0.0.1:2379 \
--cacert=/etc/kubernetes/pki/etcd/ca.crt \
--cert=/etc/kubernetes/pki/etcd/healthcheck-client.crt \
--key=/etc/kubernetes/pki/etcd/healthcheck-client.key \
get /registry/configmaps/kube-system/kube-flannel-cfg

• 看到的数据如下所示：

[root@master ~]# ETCDCTL_API=3 etcdctl \
> --endpoints=https://127.0.0.1:2379 \
> --cacert=/etc/kubernetes/pki/etcd/ca.crt \
> --cert=/etc/kubernetes/pki/etcd/healthcheck-client.crt \
> --key=/etc/kubernetes/pki/etcd/healthcheck-client.key \
> get /registry/configmaps/kube-system/kube-flannel-cfg
/registry/configmaps/kube-system/kube-flannel-cfg
k8s

v1      ConfigMap?
?
kube-flannel-cfg
                kube-system"*$c2b898e2-3a58-11e9-86b5-000c292593442????Z
appflannelZ

tiernodeb?
0kubectl.kubernetes.io/last-applied-configuration?{"apiVersion":"v1","data":{"cni-conf.json":"{\n  \"name\": \"cbr0\",\n  \"plugins\": [\n    {\n      \"type\": \"flannel\",\n      \"delegate\": {\n        \"hairpinMode\": true,\n        \"isDefaultGateway\": true\n      }\n    },\n    {\n      \"type\": \"portmap\",\n      \"capabilities\": {\n        \"portMappings\": true\n      }\n    }\n  ]\n}\n","net-conf.json":"{\n  \"Network\": \"10.244.0.0/16\",\n  \"Backend\": {\n    \"Type\": \"vxlan\"\n  }\n}\n"},"kind":"ConfigMap","metadata":{"annotations":{},"labels":{"app":"flannel","tier":"node"},"name":"kube-flannel-cfg","namespace":"kube-system"}}
z?
cni-conf.json?{
  "name": "cbr0",
  "plugins": [
    {
      "type": "flannel",
      "delegate": {
        "hairpinMode": true,
        "isDefaultGateway": true
      }
    },
    {
      "type": "portmap",
      "capabilities": {
        "portMappings": true
      }
    }
  ]
}
Z
net-conf.jsonI{
  "Network": "10.244.0.0/16",
  "Backend": {
    "Type": "vxlan"
  }
}
"

• 如上所示，有少量不可见字符，这是因为etcd中存储的并不是json的原文，而是protocol buffer序列化后的数据，不过还是有部分内容是可读的；
• 查看节点信息，如下所示，当前环境有master和node0两个节点：

[root@master ~]# ETCDCTL_API=3 etcdctl \
> --cacert=/etc/kubernetes/pki/etcd/ca.crt \
> --cert=/etc/kubernetes/pki/etcd/healthcheck-client.crt \
> --key=/etc/kubernetes/pki/etcd/healthcheck-client.key \
> get /registry/minions/ --prefix --keys-only
/registry/minions/master

/registry/minions/node0

• 执行以下命令可以查看node0节点的信息，由于结果中有很多序列化之后的不可读字符，就不把结果贴出来了：

ETCDCTL_API=3 etcdctl \
--cacert=/etc/kubernetes/pki/etcd/ca.crt \
--cert=/etc/kubernetes/pki/etcd/healthcheck-client.crt \
--key=/etc/kubernetes/pki/etcd/healthcheck-client.key \
get /registry/minions/node0

etcd中的key及其含义

• 关于kubernetes的etcd中有哪些key以及它们的含义，可以这篇文章中有更详细的说明：https://jakubbujny.com/2018/09/02/what-stores-kubernetes-in-etcd/
• 至此，kubernetes环境下如何查看etcd存储的数据的实战就完成了，希望能够帮助您快速查看k8s系统的数据。
