6.1 系统设计说明
单片机串口通信及测控应用实战详解
6.1.1 设计任务

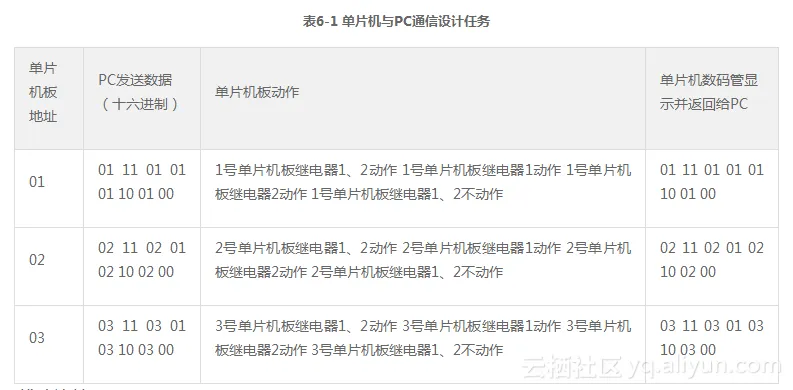

PC通过RS485串行口将十六进制数（如01 11，其中01表示单片机地址，11表示继电器状态）发送给多个单片机，驱动地址吻合的单片机继电器动作，并在数码管显示接收的数据。单片机接收到数据后，返回十六进制数（如01 11）给PC。具体任务如表6-1所示。
6.1.2 线路连接

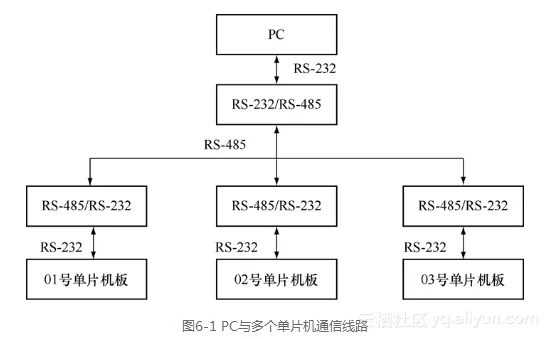

当PC与多台具有RS-232接口的单片机开发板通信时，可使用RS-232/RS-485通信接口转换器，将计算机上的RS-232通信口转为RS-485通信口，在信号进入单片机开发板前，使用RS-485/RS-232转换器将RS-485通信口转为RS-232通信口，再与单片机开发板相连，如图6-1所示。每个从机在网络中具有不同的地址。
RS-232/RS-485通信接口转换器是双向的，既可以将RS-232转换为RS-485，也可以将RS-485转换为RS-232。
