MyBatis 对缓存的设计是非常巧妙的。花样很多,但却不是真的花样。因为 Mybatis只是对 Map数据结构的封装, 但是却实现了很多挺好用的能力。
如果单单从设计模式上的角度来,其实就是典型的装饰器模式, 装饰器模式其实并不难,所以我们不讲设计模式, 本篇文章我们来看看 Mybatils 缓存设计巧妙的点。

官方文档

下面通过简单的代码review来分析下这11个缓存类设计的巧妙点。（因为是对博客重构,历史图片就没有补充,图上只有10个,请讲究下）

一、模式分析

从目录就很清晰看出,核心就是impl 包下面只有一个,其他都是装饰器模式，在
decorators 包下

:::tip

其实上面就是Mybatis 关于 Cache 的核心实现,其实看到这里还没有很多知识点. 那么我们从中能学到什么呢? 如果真要找一条学习的点,那么就是:

设计要面向接口设计，而不是具体实现。这样当我们要重写 Cache ，比如说我们不想底层用 HashMap 来实现了,其实我们只要实现一下 Cache 接口，然后替换掉PerpetualCache就可以了。对于使用者其实并不感知。

:::

1.1 Cache

接口设计没有什么好讲的，提供获取和添加方法，跟Map接口一样。本篇我们要一起Review的类都会实现该接口的。

(这句话简直就是废话,大佬勿喷,就是简单提醒。意思就是其实代码不难)

public interface Cache {

  String getId();

  void putObject(Object key, Object value);

  Object getObject(Object key);

  Object removeObject(Object key);

  void clear();

  int getSize();

  ReadWriteLock getReadWriteLock();

}

1.2 PerpetualCache

这个类就是 Mybatis 缓存最底层的设计, 看一下就知道其实是对 Map 的封装。
其实我们只要知道他是简单的 HashMap 的封装就可以了。因为代码实战是太简单了,没啥分析的。

public class PerpetualCache implements Cache {
  // 唯一标识
  private final String id;
  // 就是一个HashMap结构
  private Map<Object, Object> cache = new HashMap<Object, Object>();

  public PerpetualCache(String id) {
    this.id = id;
  }

  @Override
  public String getId() {
    return id;
  }

  @Override
  public int getSize() {
    return cache.size();
  }

  @Override
  public void putObject(Object key, Object value) {
    cache.put(key, value);
  }

  @Override
  public Object getObject(Object key) {
    return cache.get(key);
  }

  @Override
  public Object removeObject(Object key) {
    return cache.remove(key);
  }

  @Override
  public void clear() {
    cache.clear();
  }
  // 基本没啥用,外层谁要用,谁重写
  @Override
  public ReadWriteLock getReadWriteLock() {
    return null;
  }

  @Override
  public boolean equals(Object o) {
    if (getId() == null) {
      throw new CacheException("Cache instances require an ID.");
    }
    if (this == o) {
      return true;
    }
    if (!(o instanceof Cache)) {
      return false;
    }

    Cache otherCache = (Cache) o;
    return getId().equals(otherCache.getId());
  }

  @Override
  public int hashCode() {
    if (getId() == null) {
      throw new CacheException("Cache instances require an ID.");
    }
    return getId().hashCode();
  }

}

二、开始重头戏

从这里我们主要一起看下,代码设计的巧妙之处,一个一个研究下,以下这10个类。看 Mybatis 是如何巧妙设计的。

2.1 BlockingCache

BlockingCache是一个简单和低效的Cache的装饰器,我们主要看几个重要方法。

public class BlockingCache implements Cache {

  private long timeout;
  //实现Cache接口的缓存对象
  private final Cache delegate;
  //对每个key生成一个锁对象
  private final ConcurrentHashMap<Object, ReentrantLock> locks;

  public BlockingCache(Cache delegate) {
    this.delegate = delegate;
    this.locks = new ConcurrentHashMap<Object, ReentrantLock>();
  }

  @Override
  public String getId() {
    return delegate.getId();
  }

  @Override
  public int getSize() {
    return delegate.getSize();
  }

  @Override
  public void putObject(Object key, Object value) {
    try {
      delegate.putObject(key, value);
    } finally {
      //释放锁。 为什么不加锁? 所以get和put是组合使用的，当get加锁,如果没有就查询数据库然后put释放锁，然后其他线程就可以直接用缓存数据了。
      releaseLock(key);
    }
  }

  @Override
  public Object getObject(Object key) {
    //1. 当要获取一个key,首先对key进行加锁操作,如果没有锁就加一个锁,有锁就直接锁
    acquireLock(key);
    Object value = delegate.getObject(key);
    if (value != null) {
      //2. 如果缓存命中,就直接解锁
      releaseLock(key);
    }
    //3. 当value=null, 就是说没有命中缓存,那么这个key就会被锁住,其他线程进来都要等待
    return value;
  }

  @Override
  public Object removeObject(Object key) {
    // 移除key的时候,顺便清楚缓存key的锁对象
    releaseLock(key);
    return null;
  }

  @Override
  public void clear() {
    delegate.clear();
  }

  @Override
  public ReadWriteLock getReadWriteLock() {
    return null;
  }

  private ReentrantLock getLockForKey(Object key) {
    ReentrantLock lock = new ReentrantLock();
    ReentrantLock previous = locks.putIfAbsent(key, lock);
    //如果key对应的锁存在就返回,没有就创建一个新的
    return previous == null ? lock : previous;
  }

  private void acquireLock(Object key) {
    Lock lock = getLockForKey(key);
    //1. 如果设置超时时间,就可以等待timeout时间(如果超时了报错)
    if (timeout > 0) {
      try {
        boolean acquired = lock.tryLock(timeout, TimeUnit.MILLISECONDS);
        if (!acquired) {
          throw new CacheException("Couldn't get a lock in " + timeout + " for the key " +  key + " at the cache " + delegate.getId());
        }
      } catch (InterruptedException e) {
        throw new CacheException("Got interrupted while trying to acquire lock for key " + key, e);
      }
    } else {
      //2. 如果没有设置,直接就加锁(如果这个锁已经被人用了,那么就一直阻塞这里。等待上一个释放锁)
      lock.lock();
    }
  }

  private void releaseLock(Object key) {
    ReentrantLock lock = locks.get(key);
    if (lock.isHeldByCurrentThread()) {
      lock.unlock();
    }
  }

  public long getTimeout() {
    return timeout;
  }

  public void setTimeout(long timeout) {
    this.timeout = timeout;
  }
}

建议看代码注释

方法	解释
acquireLock	加锁操作
getObject	进来加锁,如果缓存存在就释放锁,不存在就不释放锁。
putObject	添加元素并释放锁
removeObject	移除key的时候,顺便清楚缓存key的锁对象
getLockForKey	如果key对应的锁存在就返回,没有就创建一个新的

思考

这个因为每次key请求都会加lock真的会很慢吗? 我们举两种场景。

注意这个加lock并不是对get方法加lock,而是对每个要get的key来加lock。

场景一: 试想一种场景,当有10个线程同时从数据库查询一个key为123的数据时候，当第一个线程来首先从cache中读取时候，这个时候其他九个线程是会阻塞的，因为这个key已经被加lock了。当第一个线程get这个key完成时候，其他线程才能继续走。这种场景来说是不好的，

场景二: 但是当第一个线程来发现cache里面没有数据这个时候其他线程会阻塞，而第一个线程会从db中查询，然后在put到cache里面。这样其他9个线程就不需要在去查询db了,就减少了9次db查询。

2.2 FifoCache

FIFO( First Input First Output),简单说就是指先进先出

如何实现先进先出呢? 其实非常简单,当put时候,先判断是否需要执行淘汰策略,如果要执行淘汰,就移除先进来的。直接通过 Deque API 来实现先进先出。

  private final Cache delegate;
  private final Deque<Object> keyList;
  private int size;

  public FifoCache(Cache delegate) {
    this.delegate = delegate;
    this.keyList = new LinkedList<Object>();
    this.size = 1024;
  }

@Override
  public void putObject(Object key, Object value) {
      //1. put时候就判断是否需要淘汰
    cycleKeyList(key);
    delegate.putObject(key, value);
  }
  private void cycleKeyList(Object key) {
    keyList.addLast(key);
    //1. size默认如果大于1024就开始淘汰
    if (keyList.size() > size) {
      //2. 利用Deque队列移除第一个。
      Object oldestKey = keyList.removeFirst();
      delegate.removeObject(oldestKey);
    }
  }

2.3 LoggingCache

从名字上看就是跟日志有关， LoggingCache 会在 debug级别下把缓存命中率给统计出来,然后通过日志系统打印出来。

public Object getObject(Object key) {
    requests++;
    final Object value = delegate.getObject(key);
    if (value != null) {
      hits++;
    }
    //1. 打印缓存命中率
    if (log.isDebugEnabled()) {
      log.debug("Cache Hit Ratio [" + getId() + "]: " + getHitRatio());
    }
    return value;
  }

除此之外没有什么其他功能。我们主要看下他是如何统计缓存命中率的。其实很简单。

public class LoggingCache implements Cache {

  private final Log log;
  private final Cache delegate;
  //1. 总请求次数
  protected int requests = 0;
  //2. 命中次数
  protected int hits = 0;

  ...
}

在get请求时候无论是否命中,都自增总请求次数( request ), 当get命中时候自增命中次数( hits )

public Object getObject(Object key) {
    //1. 无论是否命中,都自增总请求次数( `request` )
    requests++;
    final Object value = delegate.getObject(key);
    if (value != null) {
      //2. get命中时候自增命中次数( `hits` )
      hits++;
    }
    if (log.isDebugEnabled()) {
      log.debug("Cache Hit Ratio [" + getId() + "]: " + getHitRatio());
    }
    return value;
  }

然后我们看命中率怎么算 getHitRatio()

命中率 = 命中次数 / 总请求次数

 private double getHitRatio() {
    return (double) hits / (double) requests;
  }

2.4 LruCache

LRU是Least Recently Used的缩写，即最近最少使用。

首先我们看如何实现 LRU 策略。
它其实就是利用 LinkedHashMap来实现 LRU 策略, JDK 提供的 LinkedHashMap天然就支持 LRU 策略。
LinkedHashMap 有一个特点如果开启LRU策略后,每次获取到数据后,都会把数据放到最后一个节点，这样第一个节点肯定是最近最少用的元素。

public V get(Object key) {
        Node<K,V> e;
        if ((e = getNode(hash(key), key)) == null)
            return null;
        //1. 判断是否开始LRU策略
        if (accessOrder)
            //2. 开启就往后面放
            afterNodeAccess(e);
        return e.value;
    }

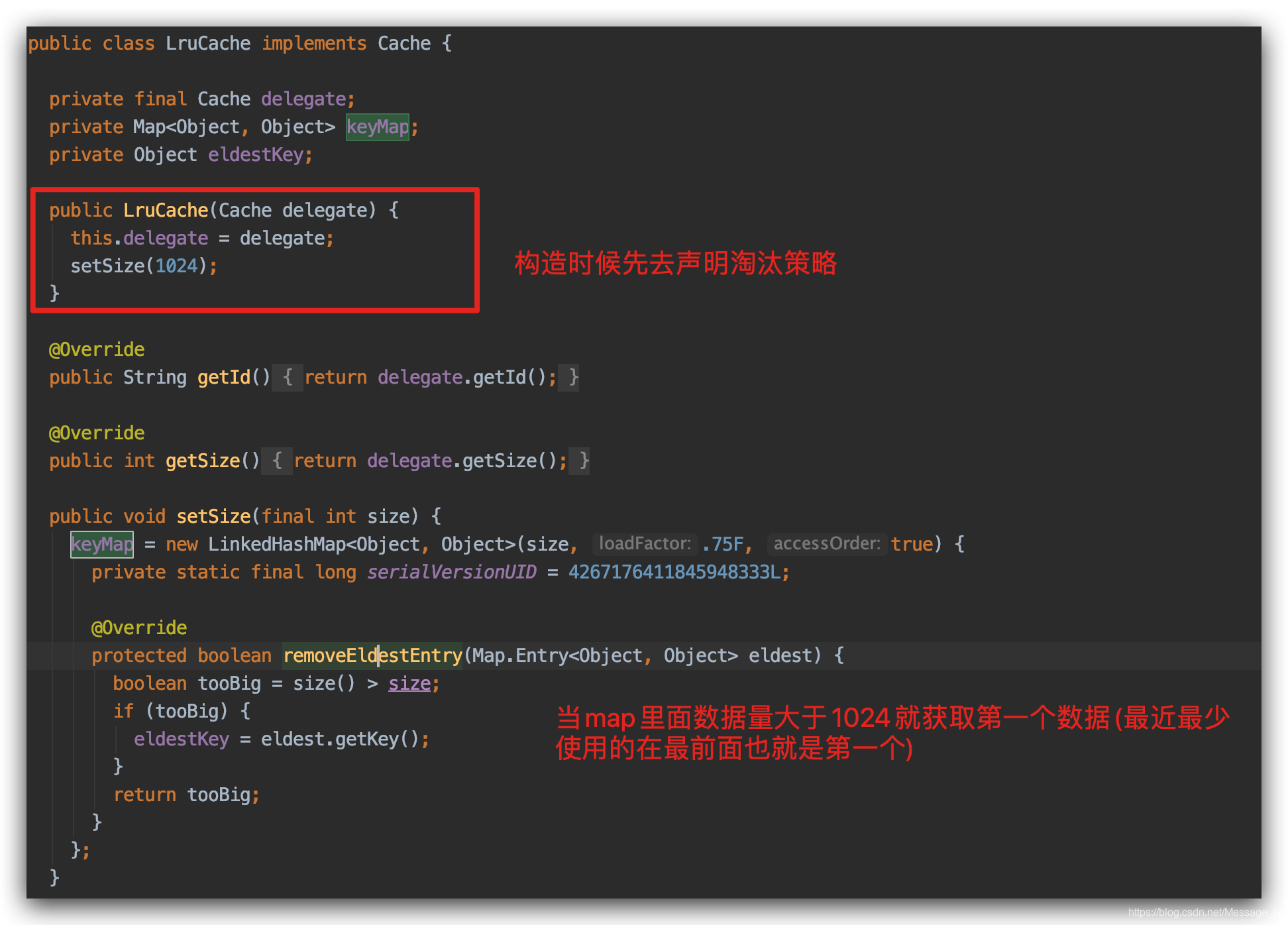

在这里插入图片描述

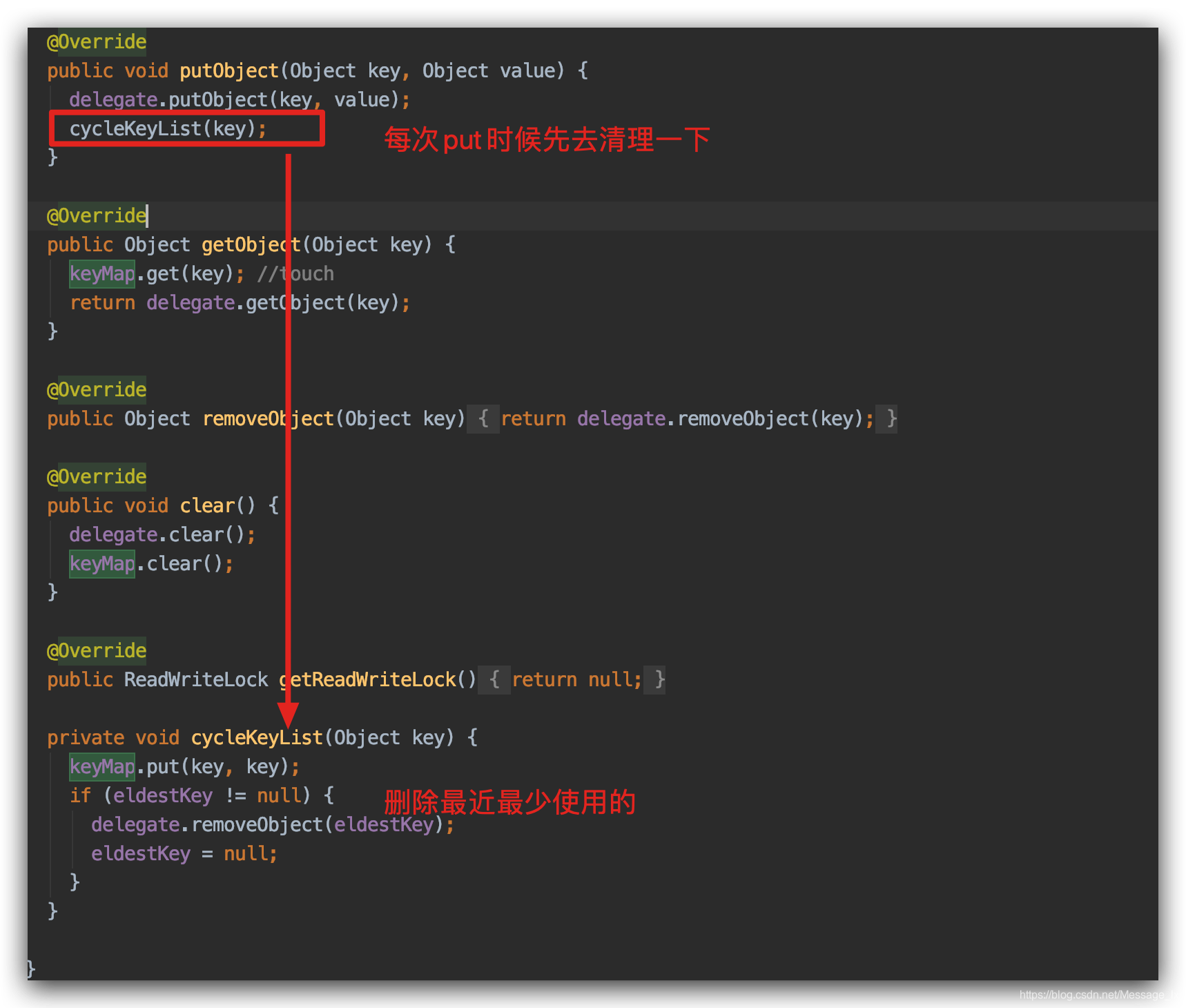

构造中先声明LRU淘汰策略,当size()大于构造中声明的1024就可以在每次
putObject时候将要淘汰的移除掉。这点非常的巧妙,不知道你学习到了没 ?

在这里插入图片描述

2.5 ScheduledCache

定时删除,设计巧妙,可以借鉴。

public class ScheduledCache implements Cache {

  private final Cache delegate;
  protected long clearInterval;
  protected long lastClear;

  public ScheduledCache(Cache delegate) {
    this.delegate = delegate;
    //1. 指定多久清理一次缓存
    this.clearInterval = 60 * 60 * 1000; // 1 hour
    //2. 设置初始值
    this.lastClear = System.currentTimeMillis();
  }

  public void setClearInterval(long clearInterval) {
    this.clearInterval = clearInterval;
  }

  @Override
  public String getId() {
    return delegate.getId();
  }

  @Override
  public int getSize() {
    clearWhenStale();
    return delegate.getSize();
  }

  @Override
  public void putObject(Object key, Object object) {
    clearWhenStale();
    delegate.putObject(key, object);
  }

  @Override
  public Object getObject(Object key) {
    return clearWhenStale() ? null : delegate.getObject(key);
  }

  @Override
  public Object removeObject(Object key) {
    clearWhenStale();
    return delegate.removeObject(key);
  }

  @Override
  public void clear() {
    //1. 记录最近删除一次时间戳
    lastClear = System.currentTimeMillis();
    //2. 清理掉缓存信息
    delegate.clear();
  }

  @Override
  public ReadWriteLock getReadWriteLock() {
    return null;
  }

  @Override
  public int hashCode() {
    return delegate.hashCode();
  }

  @Override
  public boolean equals(Object obj) {
    return delegate.equals(obj);
  }

  private boolean clearWhenStale() {
    if (System.currentTimeMillis() - lastClear > clearInterval) {
      clear();
      return true;
    }
    return false;
  }

}

核心代码

构造中指定多久清理一次缓存(1小时)
设置初始值
clearWhenStale() 核心方法
然后在每个方法中调用一次这段代码,判断是否需要清理。

private boolean clearWhenStale() {
    //1. 当前时间 - 最后清理时间,如果大于定时删除时间,说明要执行清理了。
    if (System.currentTimeMillis() - lastClear > clearInterval) {
      clear();
      return true;
    }
    return false;
  }

2.6 SerializedCache

从名字上看就是支持序列化的缓存,那么我们就要问了，为啥要支持序列化?

为啥要支持序列化?

因为如果多个用户同时共享一个数据对象时，同时都引用这一个数据对象。如果有用户修改了这个数据对象，那么其他用户拿到的就是已经修改过的对象，这样就是出现了线程不安全。

如何解决这种问题

加锁当一个线程在操作时候,其他线程不允许操作
新生成一个对象,这样多个线程获取到的数据就不是一个对象了。

只看一下核心代码

putObject 将对象序列化成byte[]
getObject 将byte[]反序列化成对象

public void putObject(Object key, Object object) {
    if (object == null || object instanceof Serializable) {
      //1. 将对象序列化成byte[]
      delegate.putObject(key, serialize((Serializable) object));
    } else {
      throw new CacheException("SharedCache failed to make a copy of a non-serializable object: " + object);
    }
  }
private byte[] serialize(Serializable value) {
    try {
      ByteArrayOutputStream bos = new ByteArrayOutputStream();
      ObjectOutputStream oos = new ObjectOutputStream(bos);
      oos.writeObject(value);
      oos.flush();
      oos.close();
      return bos.toByteArray();
    } catch (Exception e) {
      throw new CacheException("Error serializing object.  Cause: " + e, e);
    }
  }

 public Object getObject(Object key) {
    Object object = delegate.getObject(key);
    //1. 获取时候将byte[]反序列化成对象
    return object == null ? null : deserialize((byte[]) object);
  }
  private Serializable deserialize(byte[] value) {
    Serializable result;
    try {
      ByteArrayInputStream bis = new ByteArrayInputStream(value);
      ObjectInputStream ois = new CustomObjectInputStream(bis);
      result = (Serializable) ois.readObject();
      ois.close();
    } catch (Exception e) {
      throw new CacheException("Error deserializing object.  Cause: " + e, e);
    }
    return result;
  }

这种就类似于深拷贝,因为简单的浅拷贝会出现线程安全问题,而这种办法,因为字节在被反序列化时，会在创建一个新的对象，这个新的对象的数据和原来对象的数据一模一样。所以说跟深拷贝一样。

2.7 SoftCache

从名字上看,Soft其实就是软引用。软引用就是如果内存够,GC就不会清理内存,只有当内存不够用了会出现OOM时候,才开始执行GC清理。

如果要看明白这个源码首先要先了解一点垃圾回收,垃圾回收的前提是还有没有别的地方在引用这个对象了。如果没有别的地方在引用就可以回收了。
本类中为了阻止被回收所以声明了一个变量hardLinksToAvoidGarbageCollection，
也指定了一个将要被回收的垃圾队列queueOfGarbageCollectedEntries 。

这个类的主要内容是当缓存value已经被垃圾回收了，就自动把key也清理。

Mybatis 在实际中并没有使用这个类。

public class SoftCache implements Cache {
  private final Deque<Object> hardLinksToAvoidGarbageCollection;
  private final ReferenceQueue<Object> queueOfGarbageCollectedEntries;
  private final Cache delegate;
  private int numberOfHardLinks;

  public SoftCache(Cache delegate) {
    this.delegate = delegate;
    this.numberOfHardLinks = 256;
    this.hardLinksToAvoidGarbageCollection = new LinkedList<Object>();
    this.queueOfGarbageCollectedEntries = new ReferenceQueue<Object>();
  }
}

先看下变量声明

hard Links To Avoid Garbage Collection
硬连接,避免垃圾收集
queue Of Garbage Collected Entries
垃圾要收集的队列
number Of Hard Links
硬连接数量

@Override
  public void putObject(Object key, Object value) {
    //1. 清除已经被垃圾回收的key
    removeGarbageCollectedItems();
    //2. 注意看SoftEntry(),声明一个SoftEnty对象,指定垃圾回收后要进入的队列
    //3. 当SoftEntry中数据要被清理,会添加到类中声明的垃圾要收集的队列中
    delegate.putObject(key, new SoftEntry(key, value, queueOfGarbageCollectedEntries));
  }

  @Override
  public Object getObject(Object key) {
    Object result = null;
    @SuppressWarnings("unchecked") // assumed delegate cache is totally managed by this cache
    SoftReference<Object> softReference = (SoftReference<Object>) delegate.getObject(key);
    if (softReference != null) {
      result = softReference.get();
      if (result == null) {
        //1. 如果数据已经没有了,就清理这个key
        delegate.removeObject(key);
      } else {
        // See #586 (and #335) modifications need more than a read lock
        synchronized (hardLinksToAvoidGarbageCollection) {
          //2. 如果key存在,读取时候加一个锁操作,并将缓存值添加到硬连接集合中,避免垃圾回收
          hardLinksToAvoidGarbageCollection.addFirst(result);
          //3. 构造中指定硬链接最大256,所以如果已经有256个key的时候回开始删除最先添加的key
          if (hardLinksToAvoidGarbageCollection.size() > numberOfHardLinks) {
            hardLinksToAvoidGarbageCollection.removeLast();
          }
        }
      }
    }
    return result;
  }

  @Override
  public void clear() {
    //执行三清
    synchronized (hardLinksToAvoidGarbageCollection) {
      //1.清除硬链接队列
      hardLinksToAvoidGarbageCollection.clear();
    }
    //2. 清除垃圾队列
    removeGarbageCollectedItems();
    //3. 清除缓存
    delegate.clear();
  }

  private void removeGarbageCollectedItems() {
    SoftEntry sv;
    //清除value已经gc准备回收了,就就将key也清理掉
    while ((sv = (SoftEntry) queueOfGarbageCollectedEntries.poll()) != null) {
      delegate.removeObject(sv.key);
    }
  }

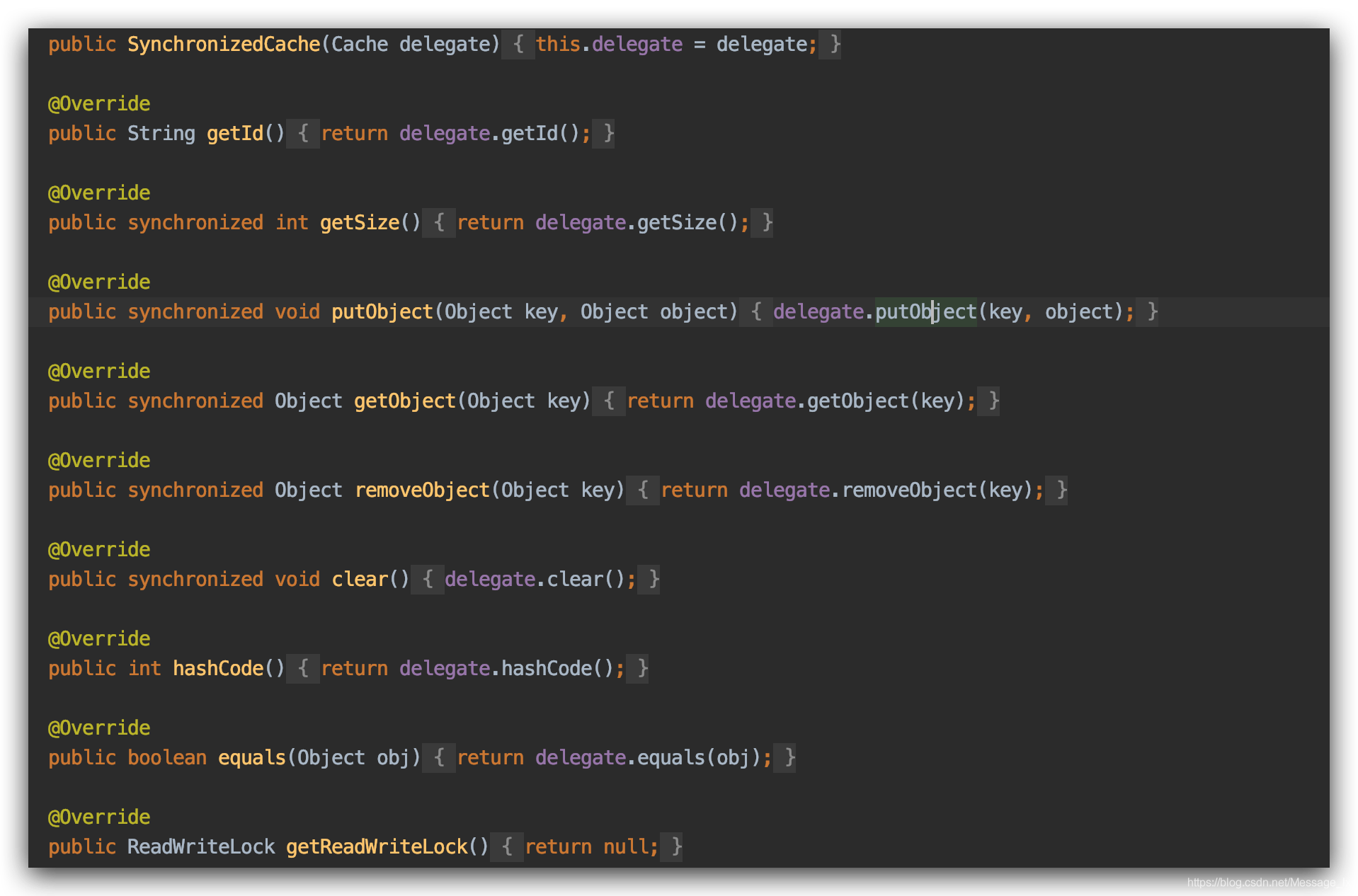

2.8 SynchronizedCache

从名字看就是同步的缓存,从代码看即所有的方法都被synchronized修饰。

在这里插入图片描述

2.9 TransactionalCache

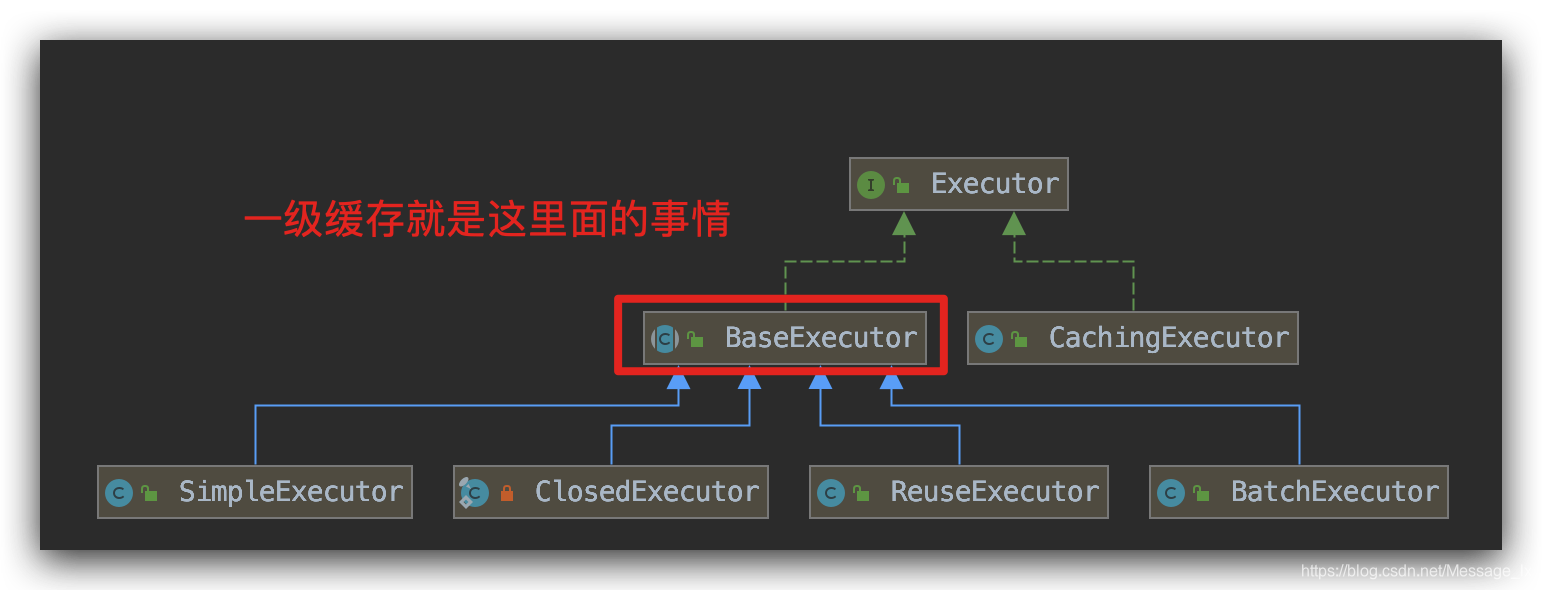

从名字上看就应该能隐隐感觉到跟事务有关,但是这个事务呢又不是数据库的那个事务。只是类似而已是, 即通过 java 代码来实现了一个暂存区域,如果事务成功就添加缓存，事务失败就回滚掉或者说就把暂存区的信息删除,不进入真正的缓存里面。这个类是比较重要的一个类,因为所谓的二级缓存就是指这个类。既然说了🎧缓存就顺便提一下一级缓存。但是说一级缓存就设计到 Mybatis架构里面一个 Executor 执行器
在这里插入图片描述

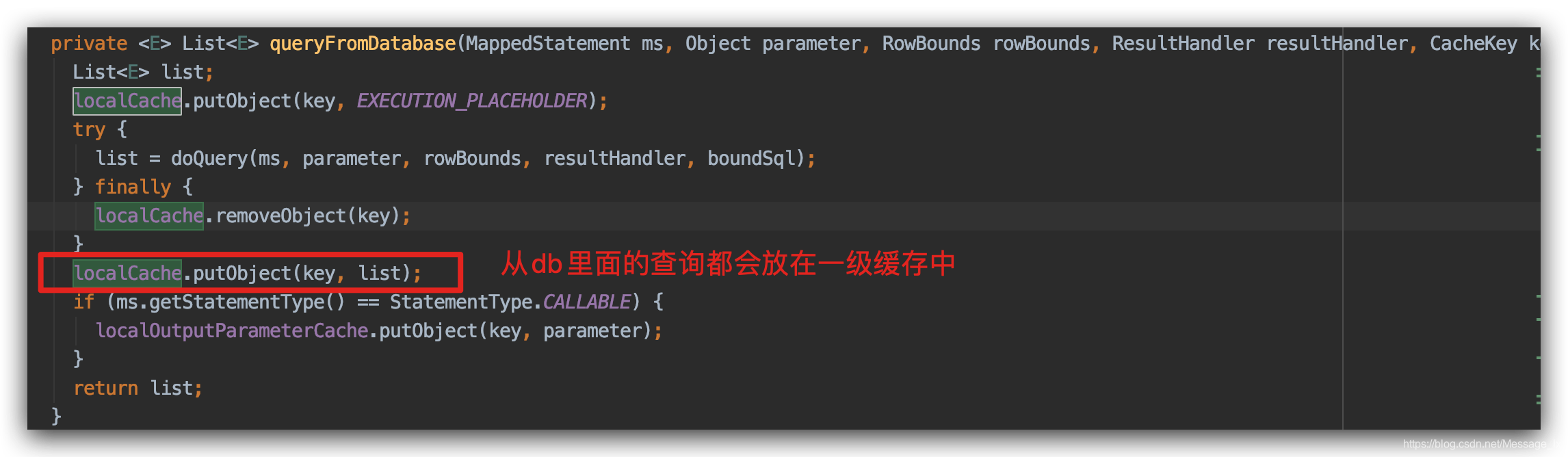

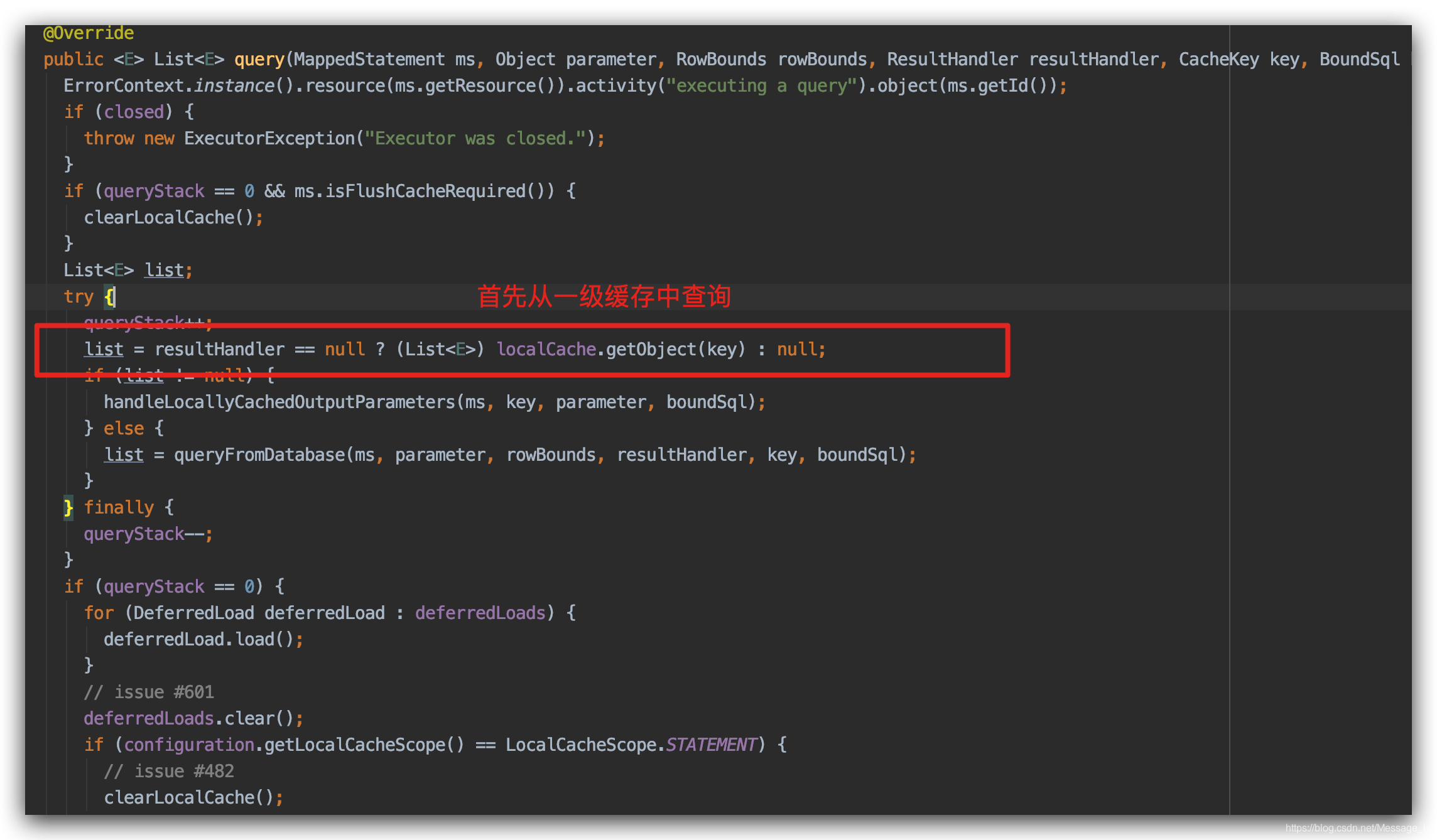

所有的查询都先从一级缓存中查询
在这里插入图片描述

在这里插入图片描述

看到这里不由己提一个面试题,面试官会问你知道Mybatis 的一级缓存吗?
一般都会说Mybatis 的一级缓存就是 SqlSession 自带的缓存,这么说也对就是太笼统了，因为 SqlSession其实就是生成 Executor 而一级缓存就是里面query方法中的 localCache。这个时候我们就要看下了localCache 究竟是什么?

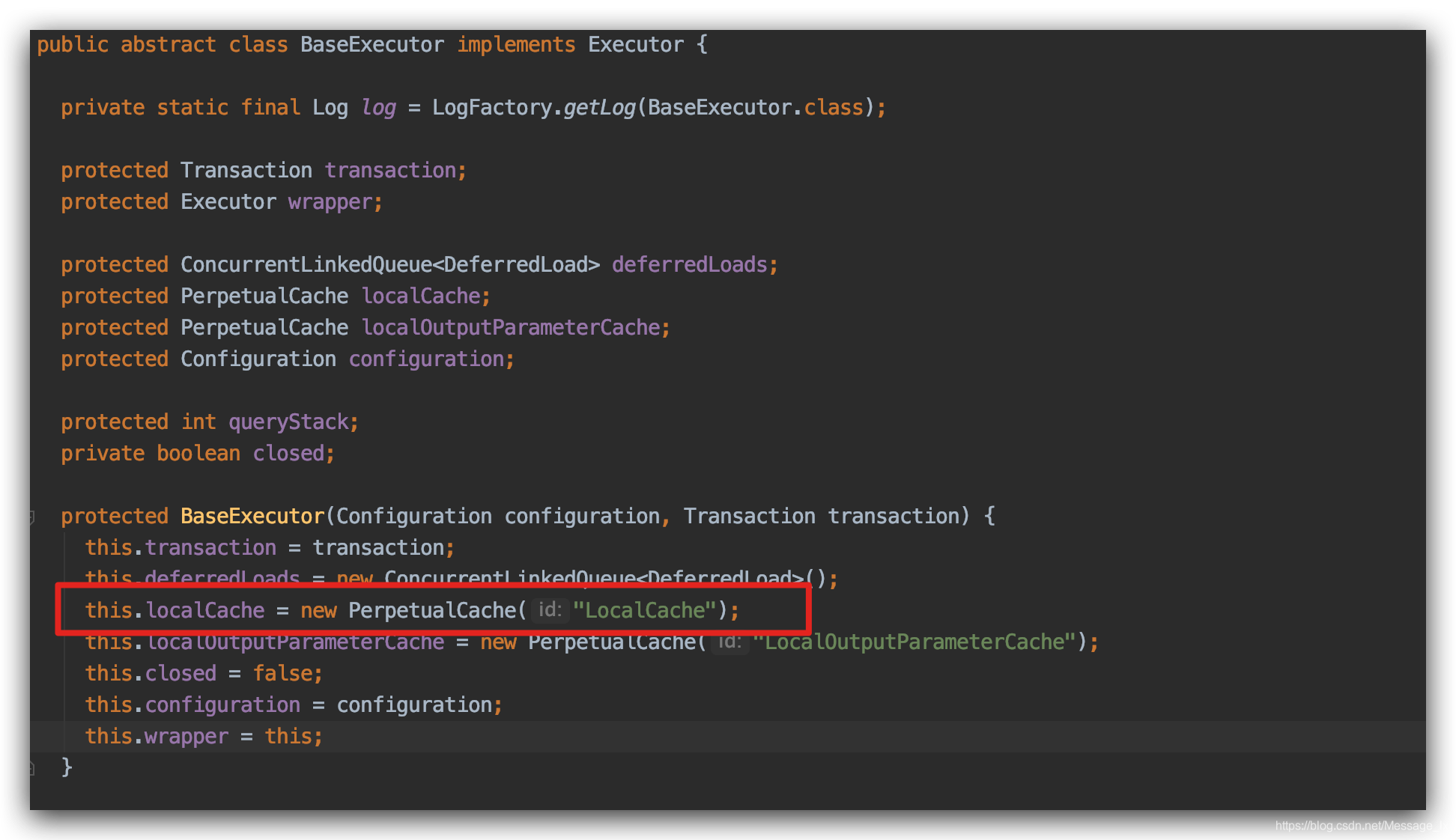

看一下构造,突然豁然开朗。原来本篇文章讲的基本就是一级缓存的实现呀。
在这里插入图片描述

说到这里感觉有点跑题了，我们不是要看 TransactionalCache 的实现吗?

clearOnCommit 为false就是这个事务已经完成了,可以从缓存中读取数据了。

当clearOnCommit为 true ,这个事务正在进行中呢? 来的查询都给你返回 null , 等到 commit 提交时候在查询就可以从缓存中取数据了。

public class TransactionalCache implements Cache {

  private static final Log log = LogFactory.getLog(TransactionalCache.class);
    // 真正的缓存
  private final Cache delegate;
  // 是否清理已经提交的实物
  private boolean clearOnCommit;
  // 可以理解为暂存区
  private final Map<Object, Object> entriesToAddOnCommit;
  // 缓存中没有的key
  private final Set<Object> entriesMissedInCache;

  public TransactionalCache(Cache delegate) {
    this.delegate = delegate;
    this.clearOnCommit = false;
    this.entriesToAddOnCommit = new HashMap<Object, Object>();
    this.entriesMissedInCache = new HashSet<Object>();
  }

  @Override
  public String getId() {
    return delegate.getId();
  }

  @Override
  public int getSize() {
    return delegate.getSize();
  }

  @Override
  public Object getObject(Object key) {
    // 先从缓存中拿数据
    Object object = delegate.getObject(key);
    if (object == null) {
      // 如果没有添加到set集合中
      entriesMissedInCache.add(key);
    }
    // 返回数据库的数据。
    if (clearOnCommit) {
      return null;
    } else {
      return object;
    }
  }

  @Override
  public ReadWriteLock getReadWriteLock() {
    return null;
  }

  @Override
  public void putObject(Object key, Object object) {
    entriesToAddOnCommit.put(key, object);
  }

  @Override
  public Object removeObject(Object key) {
    return null;
  }

  @Override
  public void clear() {
    clearOnCommit = true;
    entriesToAddOnCommit.clear();
  }

  public void commit() {
    if (clearOnCommit) {
      delegate.clear();
    }
    flushPendingEntries();
    reset();
  }

  public void rollback() {
    unlockMissedEntries();
    reset();
  }

  private void reset() {
    //1. 是否清除提交
    clearOnCommit = false;
    //2. 暂存区清理,代表这个事务从头开始做了，之前的清理掉
    entriesToAddOnCommit.clear();
    //3. 同上
    entriesMissedInCache.clear();
  }

  /**
   * 将暂存区的数据提交到缓存中
   **/
  private void flushPendingEntries() {
    for (Map.Entry<Object, Object> entry : entriesToAddOnCommit.entrySet()) {
      delegate.putObject(entry.getKey(), entry.getValue());
    }
    //如果缓存中不包含这个key,就将key对应的value设置为默认值null
    for (Object entry : entriesMissedInCache) {
      if (!entriesToAddOnCommit.containsKey(entry)) {
        delegate.putObject(entry, null);
      }
    }
  }

  // 移除缺失的key,就是这个缓存中没有的key都移除掉
  private void unlockMissedEntries() {
    for (Object entry : entriesMissedInCache) {
      try {
        delegate.removeObject(entry);
      } catch (Exception e) {
        log.warn("Unexpected exception while notifiying a rollback to the cache adapter."
            + "Consider upgrading your cache adapter to the latest version.  Cause: " + e);
      }
    }
  }

}

2.10 WeakCache

从名字上看跟 SoftCache 有点关系,Soft引用是当内存不够用时候才清理, 而Weak 弱引用则相反, 只要有GC就会回收。所以他们的类型特性并不是自己实现的，而是依赖于 Reference<T> 类的特性，所以代码就不看了基本和 SoftCache 实现一摸一样。

第07篇:Mybatis缓存装饰器

一、模式分析

1.1 Cache

1.2 PerpetualCache

二、开始重头戏

2.1 BlockingCache

2.2 FifoCache

2.3 LoggingCache

2.4 LruCache

2.5 ScheduledCache

2.6 SerializedCache

2.7 SoftCache

2.8 SynchronizedCache

2.9 TransactionalCache

2.10 WeakCache

热门文章

最新文章

相关课程

相关电子书

热门

活动广场

任务中心

开发者评测

高校计划

乘风者计划

训练营

阿里云MVP

话题

直播

下载

镜像站

技术资料

插件

第07篇:Mybatis缓存装饰器

一、模式分析

1.1 Cache

1.2 PerpetualCache

二、开始重头戏

2.1 BlockingCache

2.2 FifoCache

2.3 LoggingCache

2.4 LruCache

2.5 ScheduledCache

2.6 SerializedCache

2.7 SoftCache

2.8 SynchronizedCache

2.9 TransactionalCache

2.10 WeakCache

热门文章

最新文章

相关课程

相关电子书
