前言

  入手rock pi 4b plus板子，查看具体的实物，然后制作系统，刷系统，让摇滚派的ubuntu系统运行起来。

Rock Pi 4B plus

介绍

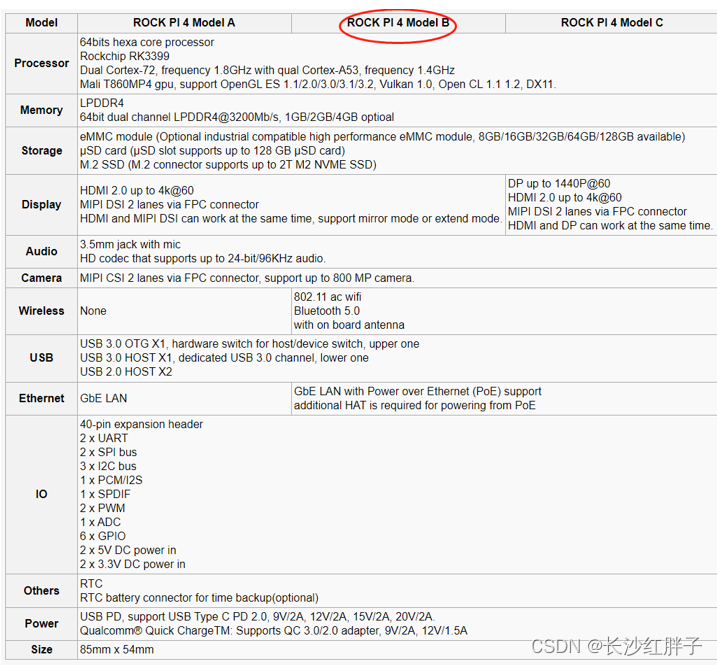

  ROCK Pi 4 是 Radxa 基于 Rockchip RK3399的 SBC（单板计算机）。它可以运行 android 或一些 Linux 发行版。ROCK Pi 4 配备六核 ARM 处理器、64 位双通道 3200Mb/s LPDDR4、最高 4K@60 HDMI、MIPI DSI、MIPI CSI、3.5mm 麦克风插孔、802.11 ac WIFI、蓝牙 5.0、USB 端口、GbE LAN、 40 针彩色扩展接头，RTC。此外，ROCK Pi 4 支持 USB PD 和 QC 供电。 ROCK Pi 4 有两种型号，型号 A 和型号 B，每种型号都有 1GB、2GB 或 4GB 内存选项。

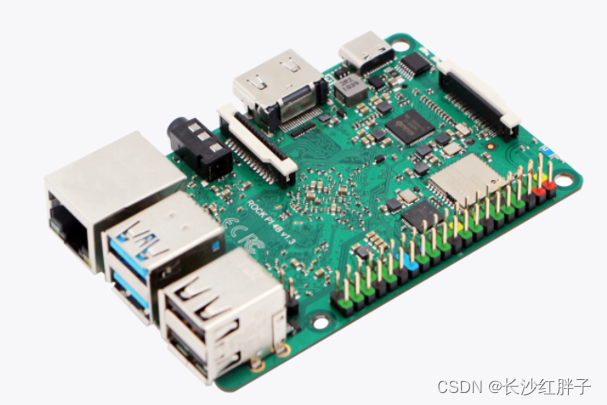

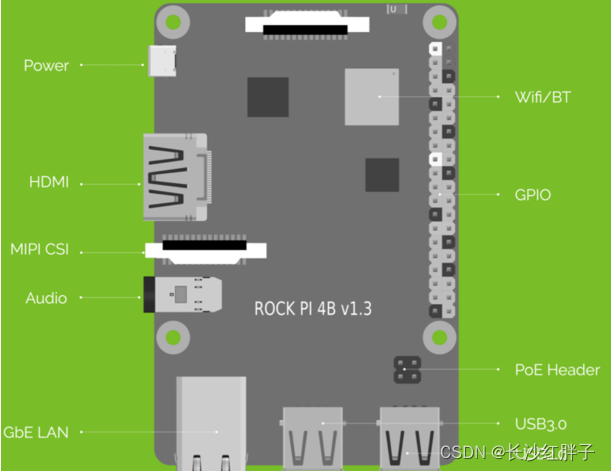

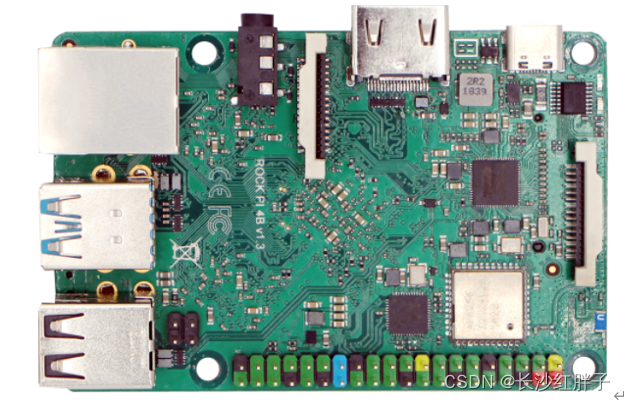

正面

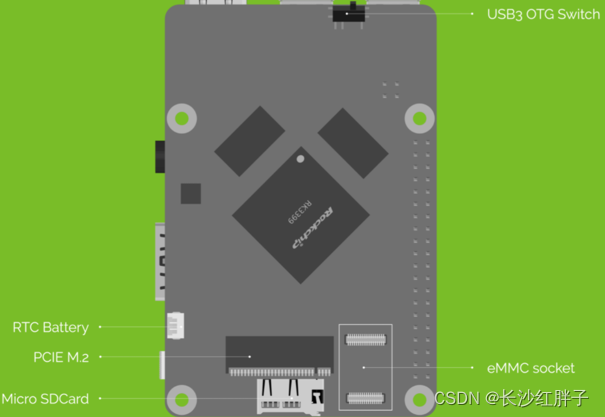

系统启动方式

使用emmc启动

  买plus自带emmc，会使用emmc。

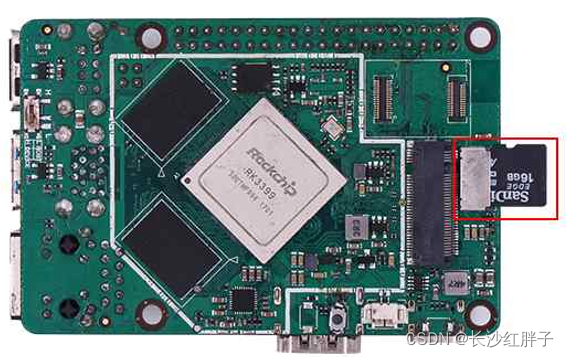

使用tf卡启动

  Plus版本，在没有使用emmc之前（emmc没刷系统之前是可以使用tf卡启动的，A、B、C都可以使用），那么是emmc和tf都可以切换的（emmc是使用转换版的，没有plus焊接在pcb上那么稳定）。

入手板子

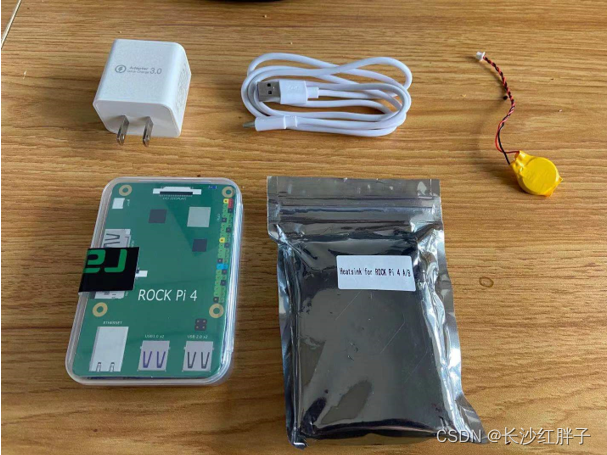

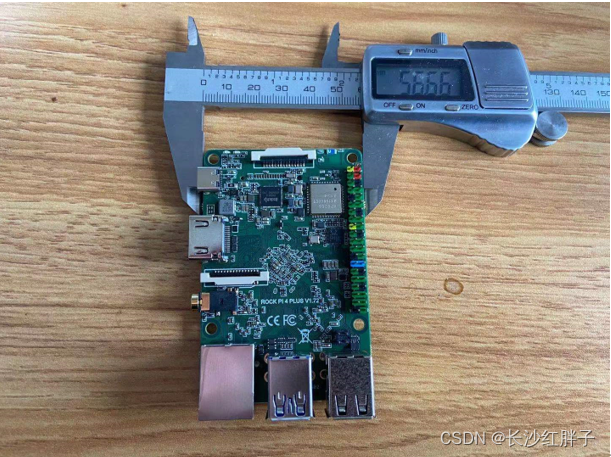

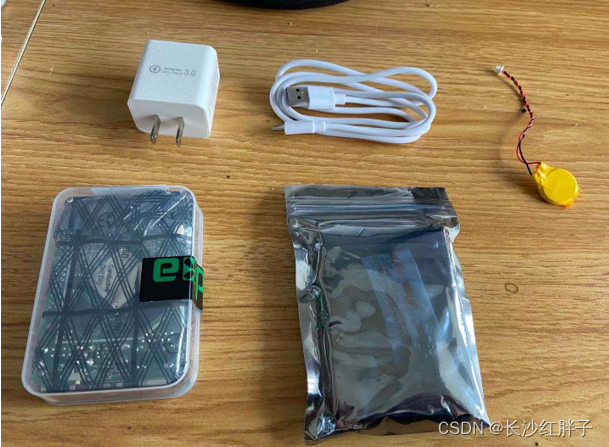

实物

  入手的rock pi 4b plus，板载了emmc，配置为4GB内存/64GB的emmc（emmc一旦刷系统，则无法再使用tf卡启动），有tf卡槽，tf卡存储最大支持128GB。

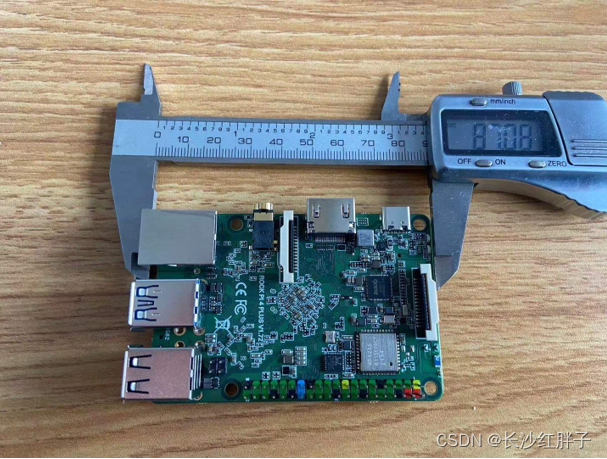

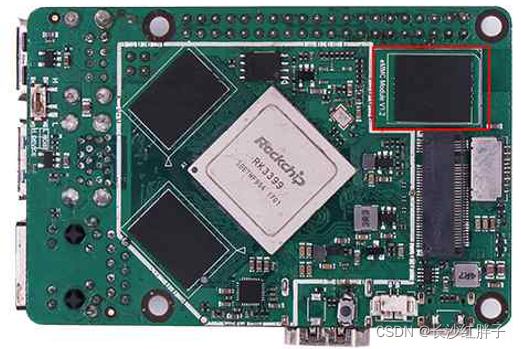

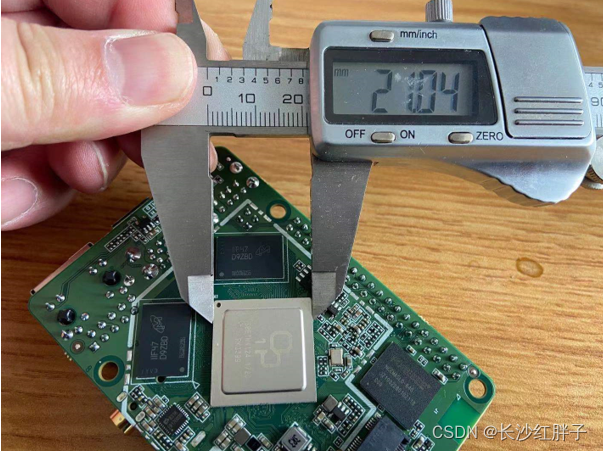

  RK3399芯片的大小为21 x 21的方形：

  注意：

• QC电源：支持快充的快充头，不是一般的给手机充电的5V的，是电压范围再9~20V的，RK3399的板子电源是12V的居多。（PS：5V也能跑，可能跑着跑着死机，后续笔者会做测试）。

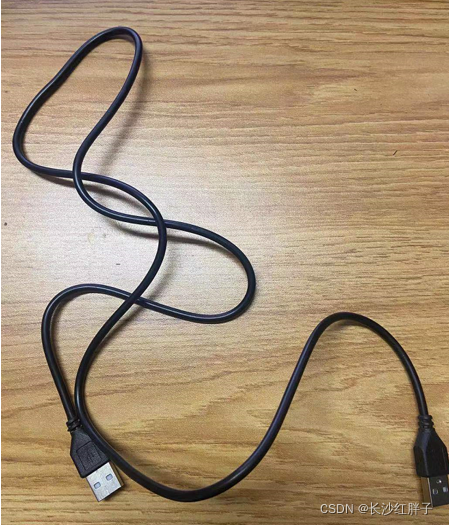

• 双公头USB线（重要）：这是刷系统到emmc需要的线，套餐内没有，而且plus版本的，一旦刷了emmc，就无法再使用tf卡启动了，需要  注意。
    笔者之前Hi3516AV100开发板带了，如下图（红色标记的那条）：
    

烧录前准备

烧录工具

  （注意：必须是2.69版本的刷机工具）。

Bin文件

  官网下载的。

Ubuntu系统（镜像）

  （PS：附带了其他系统，读者自己下）

安装USB驱动

开始烧录

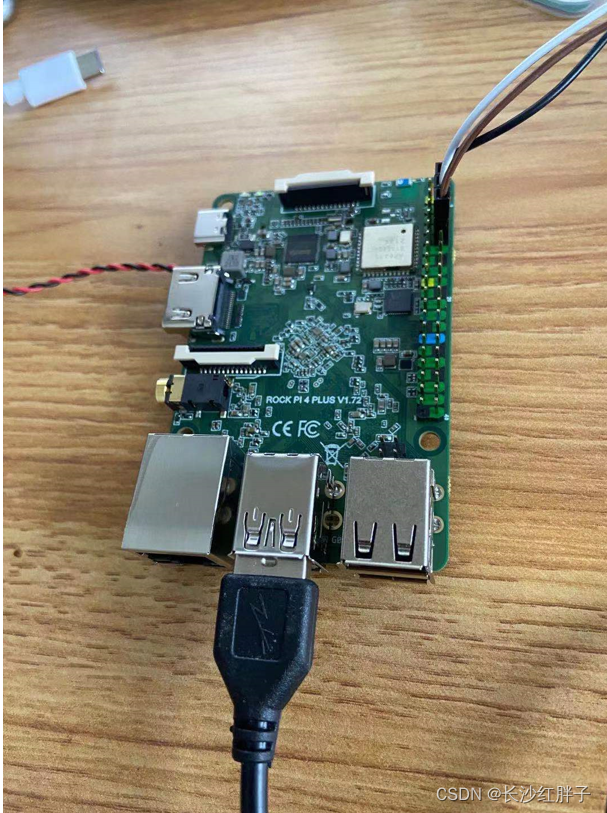

步骤一：接线

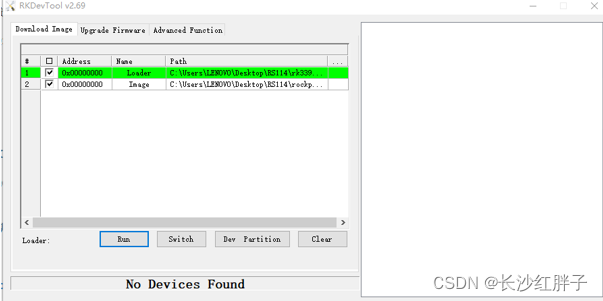

步骤二：打开烧录工具

步骤三：给主板上电

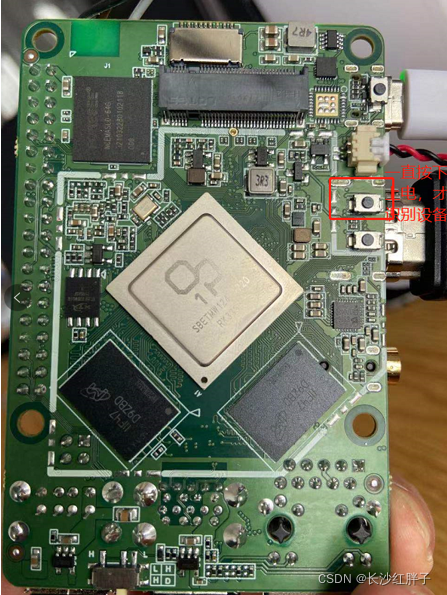

  （开发资料说要多按一个键后上电，笔者第一次刷，没按键也可以识别，就没管按键了，注意，设备识别要线安装USB的驱动1）

  （后测试，再次刷，有系统则需要按键，也可run刷入）

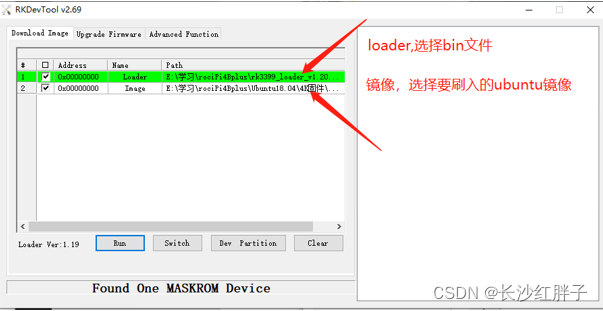

步骤四：选择bin和image文件

  注意：配套的系统，有多个镜像，有些是.gz的需要解压的，如下图：

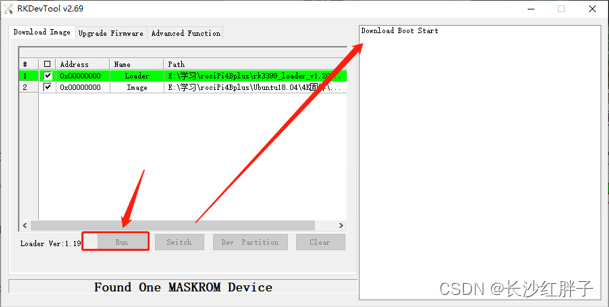

步骤五：点击run

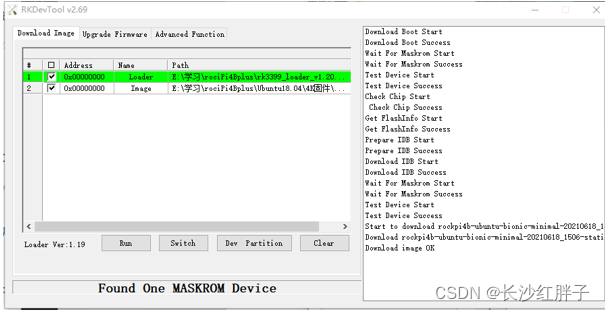

下载成功，如下图：

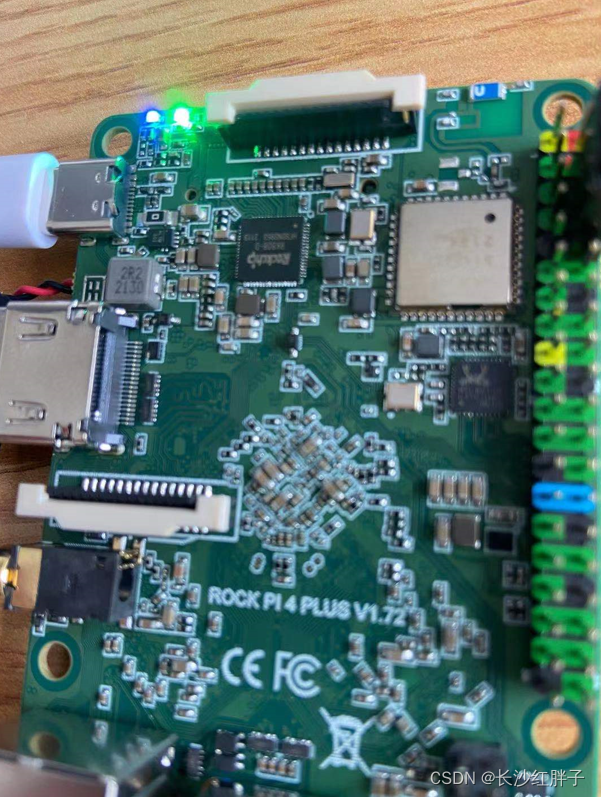

步骤六：刷成功后，主板蓝灯会常量

查看系统正常运行

串口连接

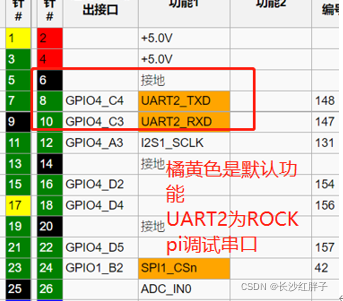

  （会在后续介绍，先这样连接就行了），如下图：

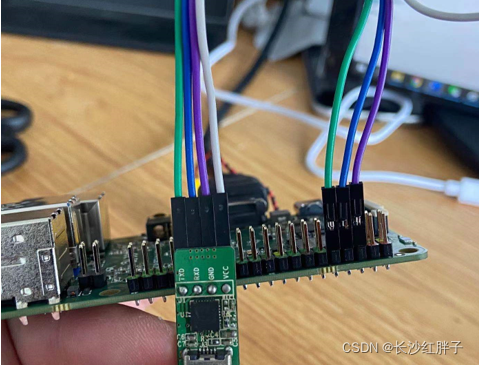

  TXD接线的RTX，RTX接线的TXD，如下图：

  连接好后，如下图：

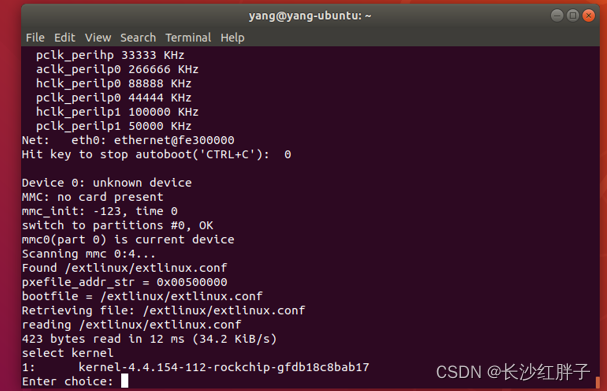

  然后安装一个可调试的终端软件，打开对应的串口，（注意：笔者习惯使用虚拟机ubuntu做arm开发，保障开发环境，所以使用虚拟机ubuntu了），如下图：

系统界面

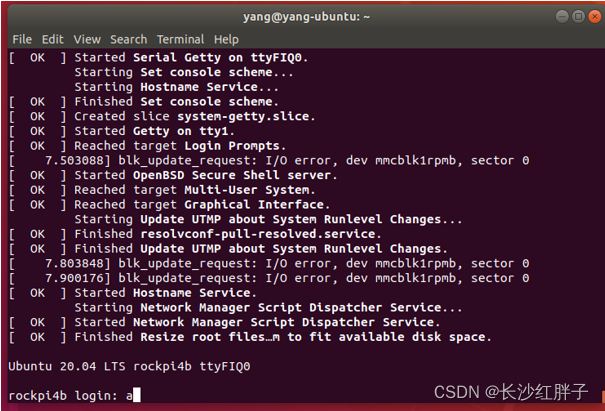

  成功起来，如下图：

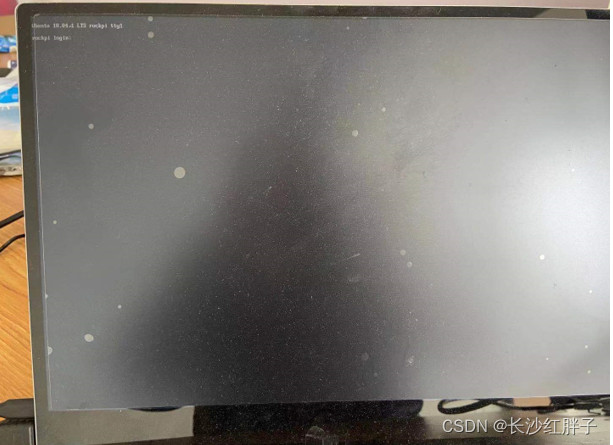

  界面是命令行的，官方也没有带桌面的ubuntu，如下图：

安装桌面运行环境

  安装时，需要网络，且需要几十分钟。

sudo apt-get update
sudo apt-get install gnome-core

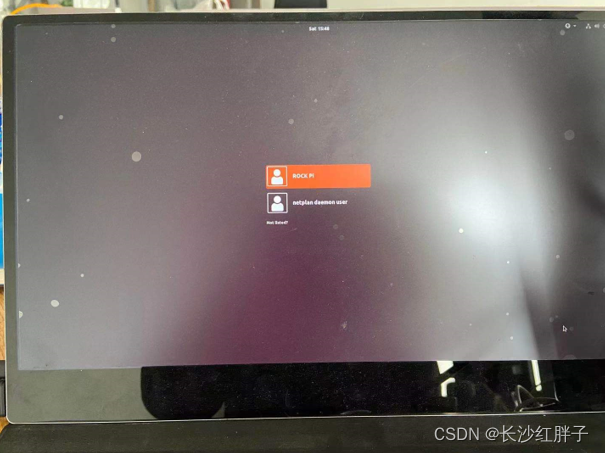

  安装完后，如下图：
