需求
1. 双Y轴段曲线；
2. 拽拖分析已有数据；
3. 支持悬浮显示当前最近x的各段y坐标；
4. 优化显示性能以及缓存；
5. 支持各种有颜色的调整‘；
6. 读取文件或者下位机数据；
相关博客
《案例分享：Qt高频fpga采集数据压力位移速度加速度分析系统（通道配置、电压转换、采样频率、通道补偿、定时采集、距离采集，导出exce、自动XY轴、隐藏XY轴、隐藏显示通道，文件回放等等）》
《案例分享：Qt多段Y轴折线图框架（双Y轴段折线、支持拽拖、浮动游标显示X值各段Y值、支持大量实时显示下位机数据）》
《案例分享：Qt便携式致病菌快速检测仪（账号管理、实验过程、二维图表、历史数据、通讯管理、实验报告、中英文等等）》
《案例分享：Qt多通道数据采集系统（通道配置、电压转换、采样频率、通道补偿值、定时采集、导出excel和图表、自动XY轴、隐藏XY轴、实时隐藏显示通道）》
《Qt开发笔记之QCustomPlot：QCustomPlot介绍、编译与使用》
注意
Qt相关的二维折线图，采用其他方式都无法实现多段Y轴（非双Y轴，单Y轴多段），包括QCharts、QCustomPlot、Qwt，其他已有的框架内嵌web可实现，基于需要实时采集数据，内嵌web实时体验并不好，于是写了个基础框架，以便实现实时数据的大量采集。
Demo
体验下载地址
CSDN(粉丝免积分下载)：https://download.csdn.net/download/qq21497936/13777399
QQ群：1047134658（点击“文件”搜索“chartDemo”，群内与博文同步更新）

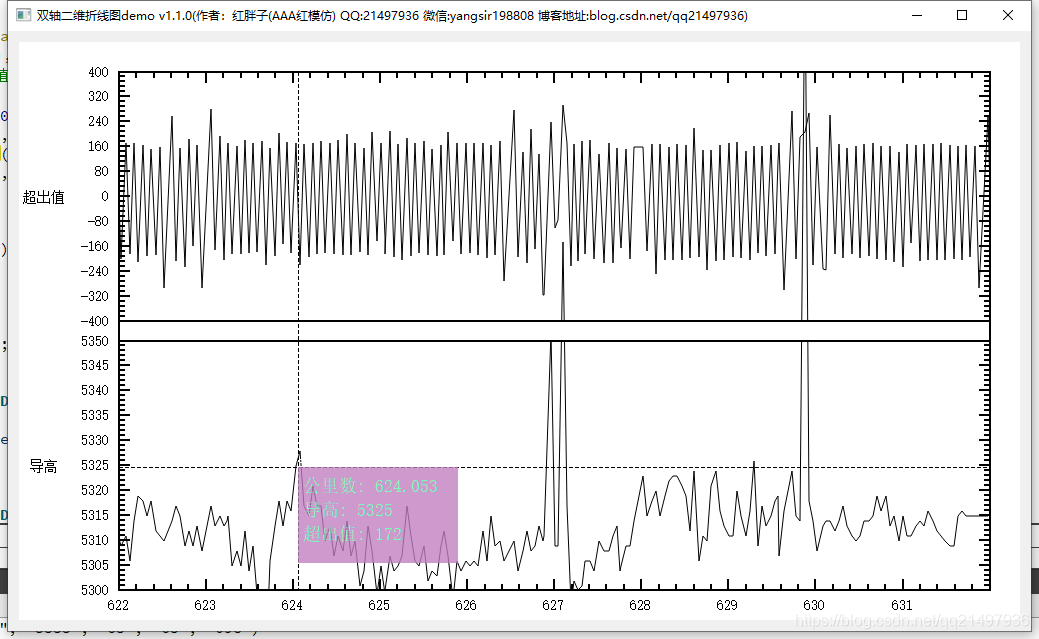

V1.1.0
Demo部分源码

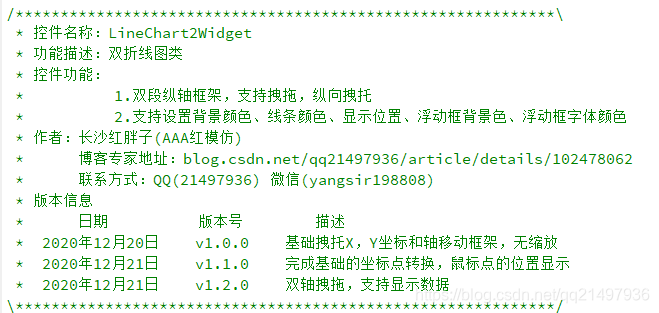

#ifndef LINECHART2WIDGET_H #define LINECHART2WIDGET_H #include <QWidget> #include <QColor> #include <QPainter> #include <QMouseEvent> #include <QPointF> class LineChart2Widget : public QWidget { Q_OBJECT public: explicit LineChart2Widget(QWidget *parent = nullptr); public: void addData(QVector<QPointF> vectorPoint); void setData(QVector<QPointF> vectorPoint); void clear(); void addData2(QVector<QPointF> vectorPoint); void setData2(QVector<QPointF> vectorPoint); void clear2(); protected: QPointF realConvertToChart(QPointF pointF); // 实际点转为图表点坐标 QPointF chartConvertToReal(QPointF pointF); // 图表点坐标转为实际点 QVector<QPointF> realConvertToChart(QVector<QPointF> vectorPointF); // 实际点转为图表点坐标 QPointF realConvertToChart2(QPointF pointF); // 实际点转为图表点坐标 QPointF chartConvertToReal2(QPointF pointF); // 图表点坐标转为实际点 QVector<QPointF> realConvertToChart2(QVector<QPointF> vectorPointF); // 实际点转为图表点坐标 protected: void paintEvent(QPaintEvent *event); void showEvent(QShowEvent *event); void resizeEvent(QResizeEvent *event); void mousePressEvent(QMouseEvent *event); void mouseMoveEvent(QMouseEvent *event); void mouseReleaseEvent(QMouseEvent *event); void wheelEvent(QWheelEvent *event); protected: void drawBackground(QPainter *painter); // 绘制背景 void drawMarginBackground(QPainter *painter); // 绘制边框背景(边框的) void drawAxis(QPainter *painter); // 绘制坐标轴 void drawLabel(QPainter *painter); // 绘制坐标值 void drawLines(QPainter *painter); // 绘制曲线 void drawCursorRealValue(QPainter *painter); // 绘制实际值 void drawMouseCross(QPainter *painter); // 绘制鼠标的十字线 void drawTwoValue(QPainter *painter); // 绘制双轴的X，Y值（最近接X轴的上一个Y点） private: double _leftMargin; // 左边距离(坐标轴距离左部边框) double _rightMargin; // 右边距离(坐标轴距离右部边框) double _bottomMargin; // 底部距离(坐标轴距离底部边框) double _topMargin; // 顶部距离(坐标轴距离顶部边框) double _left; // 左部x坐标 double _right; // 右部x坐标 double _top; // 顶部y坐标 double _bottom; // 底部y坐标 double _width; // 宽度 double _height; // 高度 double _minX; // x轴最小值 double _maxX; // x轴最大值 QColor _backgroundColor; // 背景颜色 QColor _axisColor; // 坐标轴颜色 QColor _axisLabelColor; // 坐标轴文本颜色 QColor _lineColor; // 折线颜色 QColor _dataColor; // 矩形文字颜色 QColor _dataBackgroundColor;// 矩形背景颜色 int _xTickCount; // X轴主tick int _xTickLength; // X轴主tick长度 int _xSubTickCount; // X轴子tick int _xSubTickLength; // X轴子tick长度 double _xTickDistance; // 临时变量： double _xSubTickDistance; // 临时变量： double _xTickValue; // 临时变量: double _xSubTickValue; // 临时变量: double _xTickValueScale; // 临时变量: double _xSubTickValueScale; // 临时变量: bool _leftButtonPressed; // 临时变量：鼠标左键是否按下 QPointF _originPointF; // 临时变量：记录鼠标左键按下的坐标 QPointF _offsetPointF; // 临时变量：偏移的坐标段 QPointF _zeroPointF; // 零点，用于区分x轴和y轴的坐标 QPointF _nowPointF; // 临时变量：零点 double _scale; // 缩放比例 QVector<QPointF> _vectorPointF; // 一条线的存储位置 QVector<QPointF> _vectorPointF2; // 一条线的存储位置 bool _showCursorRealValue; // 是否显示鼠标当前de的值 bool _canDragYAxis; // Y轴是否允许被拖动 bool _showCrossAxis; // 画十字轴 private: int _yAxisNumber; // 几段Y轴 int _yAxisSpace; // Y轴间距 double _yAxisHeight; // 每一段Y轴高度 double _offsetY; // 临时变量： int _yTickCount; // Y轴分的主tick int _yTickLength; // Y轴主tick长度 int _ySubTickCount; // Y轴两个大tick之间的小tick int _ySubTickLength; // Y轴子tick长度 double _yTickDistance; // 临时变量： double _ySubTickDistance; // 临时变量： private: QString _yAxisContent; // 第一段Y轴内容 double _yTickValue; // 临时变量: double _ySubTickValue; // 临时变量: double _yTickValueScale; // 临时变量: double _ySubTickValueScale; // 临时变量: private: QString _yAxisContent2; // 第一段Y轴内容 double _yTickValue2; // 临时变量: double _ySubTickValue2; // 临时变量: double _yTickValueScale2; // 临时变量: double _ySubTickValueScale2; // 临时变量: private: double _minY; // y轴最小值 double _maxY; // y轴最大值 double _minY2; // y轴最小值 double _maxY2; // y轴最大值 double _x; // 十字轴的x坐标 double _y1; // 十字轴的导高值 double _y2; // 十字轴的超出值 }; #endif // LINECHART2WIDGET_H
