简介： AliOS Things 自带了调试诊断功能，提供了常见的CLI调试命令(可输入help查看)。

来源 | HaaS技术社区

1、诊断调试系统简介

AliOS Things 自带了调试诊断功能，提供了常见的CLI调试命令(可输入help查看)，如：

tasklist：查询系统任务状态

dumpsys mm: 查询系统内存使用状态

cpuusage：查询cpu利用率

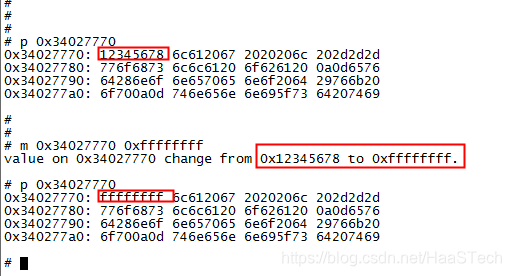

p/m: 查询/修改内存内存值

诊断调试系统依赖 cli 组件和debug组件，下面分别介绍这两个组件的功能。

2、AliOS Things cli组件

在日常嵌入式开发中，用户经常需要一套类似Linux Shell的交互工具，通过串口来执行一些预置的命令，如查询系统的某种状态、执行某个特定的操作、系统自检，模拟测试运行等。AliOS Things原生实现了一套名为CLI（command-line interface）的命令行交互工具，在提供基本的系统交互命令的基础上，也支持用户自定义命令。

2.1、CLI 组件如何使用

以运行helloworld_demo为例，在helloworld_demo组件的package.yaml中添加cli组件。


      depends:

      -
      cli:
      rel_3.3.0
      # helloworld_demo中添加cli组件

然后重新编译烧录上电即可，系统启动后，操作方法与其他的常用shell类似，按回车有#符号打印，输入help可查看系统自带的一些cli命令。

2.2、如何增加自定义的CLI命令

AliOS Things支持用户增加自己的CLI命令，使用下面的接口。

2.2.1、包含头文件

#include "aos/cli.h"

2.2.2、方式1：注册单个命令

API	入参	返回值
aos_cli_register_command	cli_command*	0执行成功；其他：失败

调用示例


      /*参考代码*/

      int ret;

      void test_cmd(char *buf, int32_t len, int32_t argc, char **argv)

      {

      /*test_cmd 命令实现*/

      }

      const
      struct cli_command cmd = {
      "test",
      "show test info", test_cmd };

      ret = aos_cli_register_command(&cmd);

      if (ret) {

      /*错误处理*/

      }

2.2.3、方式2：注册多个命令

API	入参	返回值
aos_cli_register_commands	1. cli_command* 2. 入参个数	0执行成功；其他：失败

调用示例


      int ret;

      /*参考代码*/

      void test1_cmd(char *buf, int32_t len, int32_t argc, char **argv)

      {

      /*test1_cmd 命令实现*/

      }

      void test2_cmd(char *buf, int32_t len, int32_t argc, char **argv)

      {

      /*test2_cmd 命令实现*/

      }

      const
      struct cli_command cmds[] = {

               {
      "test1",
      "show test1 info", test1_cmd },

               {
      "test2",
      "show test2 info", test2_cmd },

      };

      ret = aos_cli_register_commands(&cmds,
      sizeof(cmds) /
      sizeof(struct cli_command));

      if (ret) {

      /*错误处理*/

      }

2.2.4、方式3：通过宏注册单个命令


      void test3_cmd(int32_t argc, char **argv)

      {

      /* test3_cmd 命令实现 */

      }

      /* 宏的参数说明：

      * 参数1. cmd具体实现

      * 参数2. 在串口下输入的命令

      * 参数3. cmd的描述信息

      */

      ALIOS_CLI_CMD_REGISTER(test3_cmd, test3, show test3 info)

注意：这种方式不需要判断返回值，若注册失败，系统在初始化过程中会输出相应信息

3、AliOS Things debug组件

系统支持的调试命令包含在debug组件中。

3.1、debug组件如何使用

以运行helloworld_demo为例，在helloworld_demo组件的package.yaml中添加cli组件和debug组件。


      depends:

      -
      cli:
      rel_3.3.0
      # helloworld_demo中添加cli组件

      -
      debug:
      rel_3.3.0
      # helloworld_demo中添加debug组件

重新编译烧录上电，系统启动后，输入help可查看系统自带的一些调试命令，如图：

3.2、常见的调试诊断命令介绍

3.2.1、任务信息统计

tasklist

图中跑的是helloworld_demo下，当前系统创建的几个任务。tasklist命令分别列出了每个任务的：

任务ID

任务状态：ready/pend/suspend/sleep等

任务优先级：数值越小，优先级越高

任务栈大小：单位是Bytes

任务栈使用极限值：若在系统运行时这个值比较小，就会有栈溢出风险，可以考虑加大任务栈

当前任务指示：Y表示当前正在运行的任务

3.2.2、内存状态统计

dumpsys mm

上面截图中各字段的解释为：
HEAP中的内容含义：

TotalSz：系统可供malloc的动态内存总大小；

FreeSz：系统当前空闲内存大小；

UsedSz：系统当前已经分配的内存大小，即UsedSz = TotalSz – FreeSz；

MinFreeSz：系统空闲内存的历史最小值，即TotalSz – MinFreeSz 便是内存历史使用量峰值；

MaxFreeBlkSz：系统最大空闲块Size，表示系统此时可供分配出来的内存最大值。

3.2.3、任务负载统计 cpuusage

执行命令

cpuusage

默认以1s为间隔，周期性打印系统当前所有任务的cpuusage

cpuusage命令使用说明

cpuusage [-d n] [-t m] 命令启动CPU利用率统计，结果输出到串口终端
其中：-d 选项用于指定统计周期，单位为ms，默认为1 s；
-t 选项用于指定统计时长，单位为ms，默认为连续运行。

举例说明：
(1) cpuusage -- 启动一个cpuusage任务，该任务默认每隔1s执行一次统计;
(2) cpuusage -d 3000 -- 启动一个cpuusage任务，该任务默认每隔3s（3000ms）执行一次统计;
(3) cpuusage -d 2000 -t 10000 -- 启动一个cpuusage任务，该任务默认每隔2s（2000ms）执行一次统计，统计到
10s（10000ms）后停止；
(4) cpuusage -e -- 停止统计
