Microsoft .Net Micro Framework 官方UI库为WPF，针对320*240的LCD而言，至少额外需要150K以上RAM才能基本运行，所以推出了轻量级的图形库TinyGUI。
WPF支持标准BMP，JPG，GIF图片显示，从使用角度来看非常方便，但是由于嵌入式LCD大都为16bit显示（RGB565格式），无论是BMP还是JPG和GIF都需要进行颜色转换，此外后者还需要进行格式转换处理。以上操作，不仅导致运行速度慢，还需要一定的内存进行图形缓存。
TinyGUI的位图显示采用转换后的tinyBMP位图格式，其格式和LCD显存格式保持一致，由于图形转换工作通过工具YFTBConvert预先完成，所以在嵌入式系统上直接向显存拷贝，即可完成位图显示，所以运行速度极快。
第一个版本的库，不支持模拟器显示，这样用户在测试新应用时，必须借助实际的开发板才能看到实际的运行效果，这大大影响了用户的体验，所以重新设计了代码，让模拟器也能支持TinyGUI库的运行。
在《TinyGUI绘图示例》中我们介绍过TinyGUI的使用，当时的库还只能在开发板中运行，现在同样的示例代码，我们让其在模拟器中运行，示例代码如下：
public static void Main()
{
uint[] colors = new uint[]{Color.Black, Color.Red,Color.Green, Color.Orange,Color.Yellow, Color.Brown,Color.Purple, Color.Gray,
Color.DarkGray, Color.LightGray,Color.Blue, Color.Magenta,Color.Cyan, Color.White,Color.LightGreen};
Graphics.Clear(Color.Blue);
int x, y, width, height, c;
long index = 0;
HardwareProvider hwp = new HardwareProvider();
int lcd_width,lcd_height,lcd_bitsPerPixel,lcd_orientationDeg;
hwp.GetLCDMetrics(out lcd_width, out lcd_height, out lcd_bitsPerPixel, out lcd_orientationDeg);
int Graphics_Width = lcd_width - 1;
int Graphics_Height = lcd_height - 1;
Random rnd = new Random();
while (true)
{
x = rnd.Next(Graphics_Width);
width = rnd.Next(Graphics_Width - x);
y = rnd.Next(Graphics_Height);
height = rnd.Next(Graphics_Height - y);
c = rnd.Next(colors.Length - 1);
switch (index % 3)
{
case 0:
if (rnd.Next(10) > 5)
Graphics.DrawRectangle(x, y, width, height, colors[c]);
else
Graphics.FillRectangle(x, y, width, height, colors[c]);
break;
case 1:
if (rnd.Next(10) > 5)
Graphics.DrawEllipse(x, y, width, height, colors[c]);
else
Graphics.FillEllipse(x, y, width, height, colors[c]);
break;
case 2:
Graphics.DrawLine(x, y, rnd.Next(Graphics_Width), rnd.Next(Graphics_Height), colors[c]);
break;
}
Graphics.FillRectangle(0, Graphics_Height-19, Graphics_Width, 19, Color.White);
Graphics.DrawString(2, Graphics_Height-17, (index++).ToString(), Color.Blue);
Thread.Sleep(50);
}

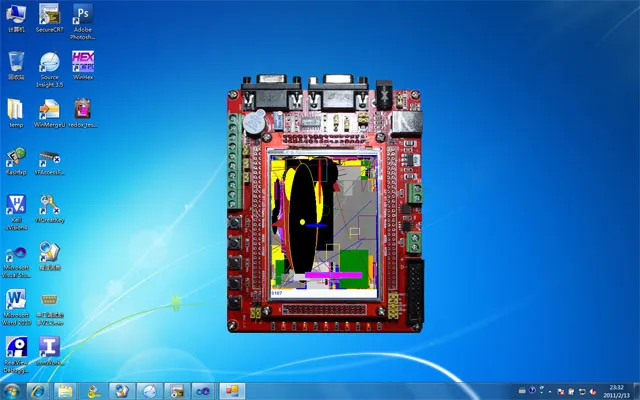

}在模拟器中运行的效果图如下（其实在官方模拟器中也可以运行）。
红牛模拟器下载：http://blog.csdn.net/yefanqiu/archive/2011/02/27/6212071.aspx
System.TinyGUI库的下载地址如下（包含文档和示例代码）：
http://www.sky-walker.com.cn/MFRelease/library/System.TinyGUI.rar
附：System.TinyGUI库函数说明
1.1 Clear
声明：void Clear(uint color)
参数：color– 清除后的背景色 （24bit RGB）
返回：无
说明： 以用指定颜色清除LCD显示。
1.2 SetPixel
声明：void SetPixel(int x,int y,uint color)
参数：
x,y – 屏幕坐标
color– 颜色
返回：无
说明： 画点。
1.3 GetPixel
声明：uint GetPixel (int x,int y)
参数：x,y – 屏幕坐标
返回：指定坐标的颜色
说明：返回指定坐标的颜色，有些硬件不支持该函数。
1.4 DrawLine
声明：void DrawLine(int x1, int y1, int x2, int y2, uint color)
参数：x1,y1,x2,y2 – 屏幕坐标
color– 颜色
返回：无
说明：画线。
1.5 DrawRectangle
声明：void DrawRectangle(int x, int y, int width, int height, uint color)
参数：
x,y – 屏幕左上角坐标
width,height – 宽，高
color– 颜色
返回：无
说明：画空心矩形。
1.6 DrawEllipse
声明：void DrawEllipse(int x, int y, int width,int height, uint color)
参数：
x,y – 屏幕左上角坐标
width,height – 宽，高
color– 颜色
返回：无
说明：画空心椭圆。
1.7 DrawImage
声明：void DrawImage(int x, int y, byte[] bytData)
参数：
x,y – 屏幕左上角坐标
bytData - TinyBMP格式的图像数据
返回：无
说明：位图绘制（模拟器暂不支持）。
1.8 DrawImageEx
声明：void DrawImageEx (int x, int y, byte[] bytData,uint MaskColor)
参数：
x,y – 屏幕左上角坐标
bytData - TinyBMP格式的图像数据
MaskColor– 屏蔽色
返回：无
说明：位图绘制（模拟器暂不支持）。
1.9 DrawString
声明：void DrawString (int x, int y,string s, uint color)
参数：
x,y – 屏幕左上角坐标
s – 字符串
color– 字体颜色
返回：无
说明：绘制字体（暂时仅支持符号和西文字符）
1.10 FillRectangle
声明：void FillRectangle (int x, int y, int width, int height, uint color)
参数：
x,y – 屏幕左上角坐标
width,height – 宽，高
color– 填充色
返回：无
说明：画填充矩形。
1.11 FillEllipse
声明：void FillEllipse (int x, int y, int width, int height, uint color)
参数：
x,y – 屏幕左上角坐标
width,height – 宽，高
color– 填充色
返回：无
说明：画填充椭圆。
1.12 Print
声明：void Print(string str)
参数：str – LCD显示的字符串
返回：无
说明：LCD信息输出（底层LCD_Printf函数的封装）。
1.13 SuspendLayout
声明：void SuspendLayout ()
参数：无
返回：无
说明：挂起LCD的输出显示。
1.14 ResumeLayout
声明：void SuspendLayout ()
参数：无
返回：无
说明：恢复挂起的LCD输出显示。
