如何配置阿里云容器服务K8S Ingress Controller使用私网SLB

本文涉及的产品
容器镜像服务 ACR,镜像仓库100个 不限时长
简介: 本文主要讲述如何配置阿里云容器服务K8S Ingress Controller使用私网SLB。

背景

我们通过阿里云容器服务申请一个K8S集群,集群初始化时会自动部署一套Nginx Ingress Controller,默认其挂载在公网SLB实例上:

nginx_ingress_slb

配置私网SLB

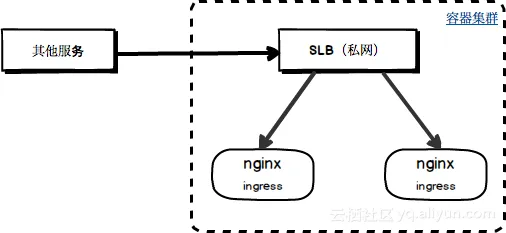

但对于部分用户来说,希望容器集群内的服务仅仅只对同一个VPC内其他服务调用访问,那么我们可以通过调整Nginx Ingress Controller服务的配置来完成。

nginx_ingress_slb_2

1、手动申请私网SLB实例

我们需要事先手动在对应的VPC网络下申请一个期望规格的SLB实例。

2、配置Nginx Ingress Controller服务

当我们成功申请一个私网SLB实例后,那么我们可以通过如下注解来配置Nginx Ingress Controller使用该SLB实例:

具体参考如下:

# nginx ingress slb service
apiVersion: v1
kind: Service
metadata:
  name: nginx-ingress-lb
  namespace: kube-system
  labels:
    app: nginx-ingress-lb
  annotations:
    # 指明SLB实例地址类型为私网类型
    service.beta.kubernetes.io/alicloud-loadbalancer-address-type: intranet
    # 修改为您的私网SLB实例ID
    service.beta.kubernetes.io/alicloud-loadbalancer-id: <YOUR_INTRANET_SLB_ID>
    # 是否自动创建SLB端口监听(会覆写已有端口监听),也可手动创建端口监听
    #service.beta.kubernetes.io/alicloud-loadbalancer-force-override-listeners: 'true'
spec:
  type: LoadBalancer
  # route traffic to other nodes
  externalTrafficPolicy: "Cluster"
  ports:
  - port: 80
    name: http
    targetPort: 80
  - port: 443
    name: https
    targetPort: 443
  selector:
    # select app=ingress-nginx pods
    app: ingress-nginx
AI 代码解读

通过如上修改(apply)容器集群kube-system/nginx-ingress-lb服务即可配置使用指定的私网SLB实例。

同时使用私网SLB和公网SLB

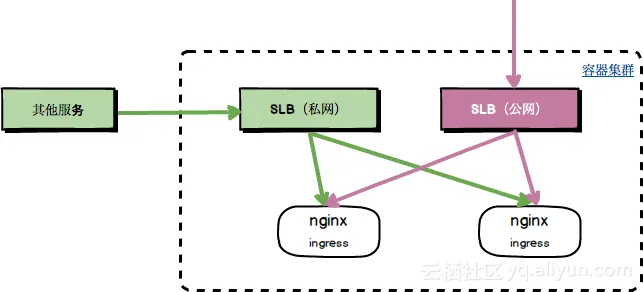

另外对于一些特殊场景,期望容器集群内的服务既能允许公网访问,同时又希望能被同一个VPC下的其他服务直接访问(不经过公网)。

nginx_ingress_slb_3

那么我们可以额外部署一个kube-system/nginx-ingress-lb-intranet服务即可。

注意:默认集群初始化时已经创建了一个kube-system/nginx-ingress-lb服务,其生成的是公网SLB实例

1、 手动申请私网SLB实例

我们需要事先手动在对应的VPC网络下申请一个期望规格的SLB实例。

2、 新建Intranet Nginx Ingress Controller服务

当我们成功申请一个私网SLB实例后,我们可以通过如下YAML新建一个kube-system/nginx-ingress-lb-intranet服务:

# intranet nginx ingress slb service
apiVersion: v1
kind: Service
metadata:
  # 这里服务取名为nginx-ingress-lb-intranet
  name: nginx-ingress-lb-intranet
  namespace: kube-system
  labels:
    app: nginx-ingress-lb-intranet
  annotations:
    # 指明SLB实例地址类型为私网类型
    service.beta.kubernetes.io/alicloud-loadbalancer-address-type: intranet
    # 修改为您的私网SLB实例ID
    service.beta.kubernetes.io/alicloud-loadbalancer-id: <YOUR_INTRANET_SLB_ID>
    # 是否自动创建SLB端口监听(会覆写已有端口监听),也可手动创建端口监听
    #service.beta.kubernetes.io/alicloud-loadbalancer-force-override-listeners: 'true'
spec:
  type: LoadBalancer
  # route traffic to other nodes
  externalTrafficPolicy: "Cluster"
  ports:
  - port: 80
    name: http
    targetPort: 80
  - port: 443
    name: https
    targetPort: 443
  selector:
    # select app=ingress-nginx pods
    app: ingress-nginx
AI 代码解读

成功创建kube-system/nginx-ingress-lb-intranet服务后,我们可以看到如下两个Nginx Ingress Controller服务,一个配置的是公网SLB实例,一个是VPC私网SLB实例:

  kubectl -n kube-system get svc | grep nginx-ingress-lb
nginx-ingress-lb            LoadBalancer   172.19.9.26    47.96.223.50   80:31456/TCP,443:30016/TCP   5h
nginx-ingress-lb-intranet   LoadBalancer   172.19.4.140   192.168.2.88   80:32394/TCP,443:31000/TCP   7m
AI 代码解读

此时当我们通过Ingress对外暴露服务时,即可以通过公网SLB来访问该服务,同一个VPC下的其他服务又可以直接通过私网SLB来访问该服务。
