配置交换机远程管理地址和默认网关

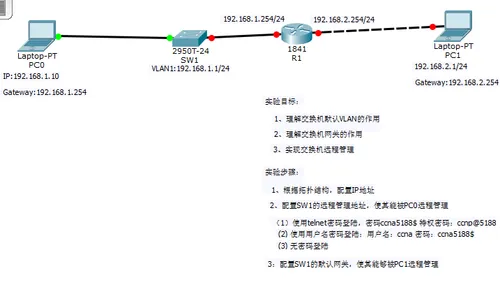

拓扑图如下：

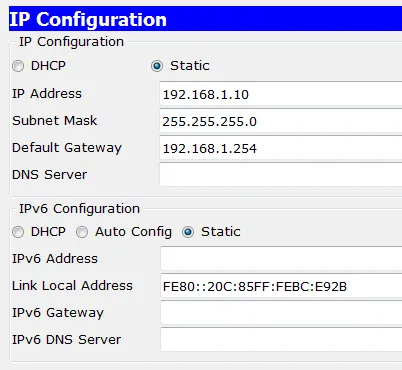

1、配置PC0
2、配置SW1交换机
Switch(config)#no ip domain-lookup #关闭域名解析
Switch(config-line)#exec-timeout 0 0 #与交换机保持连接的时延，这里的设置是与路由器永远保持连接，除非自己logout
Switch(config-line)#logging syn #设置模式同步
Switch(config)#hostname SW1 #修改交换机的名称为SW1
SW1(config)#line vty 0 4#进入虚拟终端
SW1(config-line)#password ccna5188$ #设置telnet密码为ccna5188$
SW1(config-line)#login #敲该命令登陆下
SW1(config)#enable secret ccnp@5188 #设置特权模式的登陆密码（密文）
SW1(config)#username ccna password ccna5188$ #设置本地用户ccna，密码为ccna5188$
SW1(config)#line vty 0 4 #进入虚拟终端
SW1(config-line)#login local #设置本地用户的telnet登陆
SW1(config)#ip default-gateway 192.168.1.254 #设置该交换机的默认网关
SW1(config)#int vlan1 #进入vlan1的端口
SW1(config-if)#ip address 192.168.1.1 255.255.255.0 #配置交换机的管理地址为192.168.1.1子网掩码为255.255.255.0
SW1(config-if)#no shutdown #启动这个vlan1
3、配置R1路由器
Router(config)#hostname R1
R1(config)#no ip domain-lo
R1(config-line)#exec-timeout 0 0
R1(config-line)#logging syn
R1(config)#int fa0/0 #进入fa0/0端口
R1(config-if)#ip address 192.168.1.254 255.255.255.0 #配置fa0/0的IPD地址为192.168.1.254,子网掩码为255.255.255.0
R1(config-if)#no shutdown #打开端口
R1(config-if)#no shutdown #进入fa0/1端口
R1(config-if)#ip address 192.168.2.254 255.255.255.0 #配置fa0/1的IPD地址为192.168.2.254,子网掩码为255.255.255.0
R1(config-if)#no shutdown #打开端口

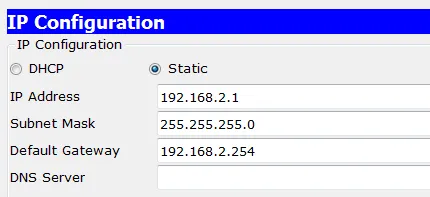

4、配置PC1
5、在路由器上查看端口的状态
R1#show ip int brief
Interface IP-Address OK? Method Status Protocol
FastEthernet0/0 192.168.1.254 YES manual up up
FastEthernet0/1 192.168.2.254 YES manual up up
Vlan1 unassigned YES unset administratively down down
6、测试PC1远程管理SW1
本文转自服务器运维博客51CTO博客，原文链接http://blog.51cto.com/shamereedwine/1977267如需转载请自行联系原作者
