概述
前几天由于不会数据流图，疯狂的百度了一番，现在有点会了，把学到的数据流图的画法给大家分享一下，能力有限，还请大家多多指教，不喜勿喷哦！ kensoon918@163.com only for feedback.

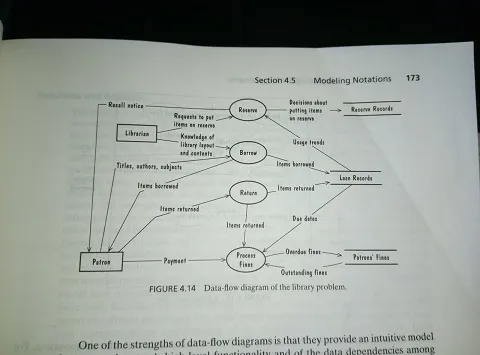

数据流图 (DFD)
数据流图（Data Flow Diagram）：简称DFD，它从数据传递和加工角度，以图形方式来表达系统的逻辑功能、数据在系统内部的逻辑流向和逻辑变换过程，是结构化系统分析方法的主要表达工具及用于表示软件模型的一种图示方法。引用自百度百科。
分类
数据流图一般分为，顶图，0图，1图 从上往下一直细分。
顶图：不带标号
0图：带标号
1图：对0图的标号进行细分
画法
数据流图的画法有一定的规则，需按照一定的规则来画，才能算的上规范的数据流图。
数据流：箭头
数据源：矩形
数据加工：圆
数据存储：平行线
