TFS是Team Fundation Server的简称，是微软VSTS的一部分，它是Microsoft应用程序生命周期管理(ALM)工具的核心协作平台，简单的说它是管理和开发软件项目的整个生命周期的平台工具。

　　TFS的分为客户端层、应用层、数据层。

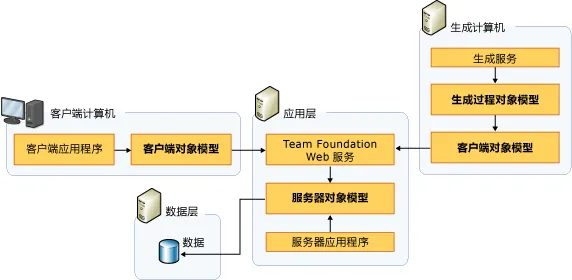

　　他们的数据模型流转如下图：

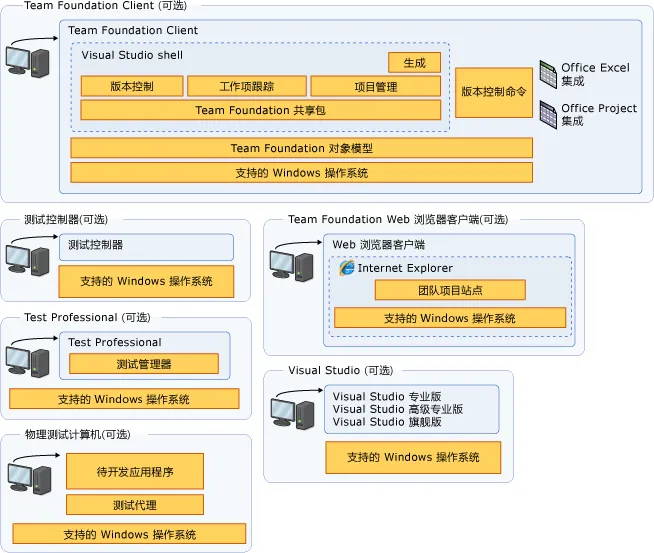

　   客户端层分为架构师客户端、开发人员客户端、测试人员客户端等。

　　应用层分为：版本控制、团队生成、团队站点(SharePoint)、工作项跟踪、团队报告(Sql Server Reporting Service)、项目管理、TFS API接口(Web Service)。

　　数据层:配置数据库、仓库数据库、分析数据库、团队项目集合数据库

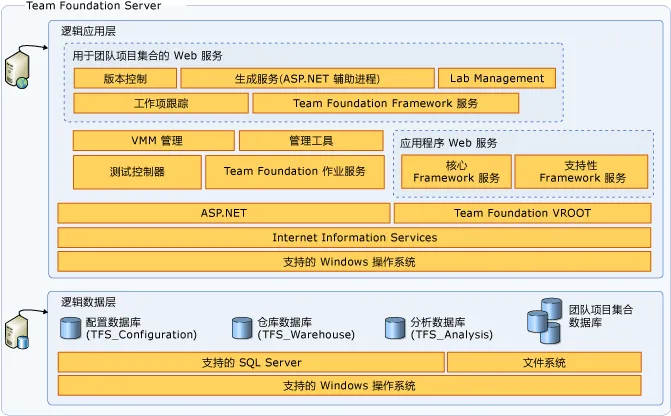

　　TFS的本地部署的 Web 服务、应用程序和数据库的概要视图如下：

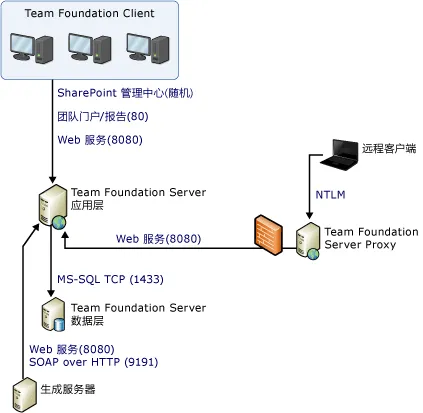

　　网络端口和协议图如下：

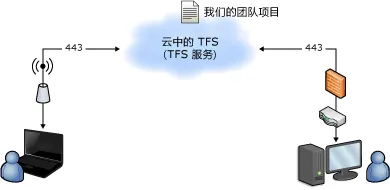

　　部署的网络通讯图如下：

　　TFS中的主要概念如下：

　　应用层、数据层、客户端层：组成TFS的逻辑层，这些层可以在同一台计算机上，也可以在多态计算机上。

　　团队项目集合：TFS所有数据的主要组织单位，它可以包含一个或者多个团队项目

　　团队项目：团队用于共享开发软件的团队活动的中心区域。

　　TFS管理控制台:TFS管理员集中管理工具，可以通过它管理用户和权限、团队项目集合、添加和管理SharePoint 团队网站、创建和管理虚拟机实验室以及检查服务器状态。

　　SharePoint：基于Web的团队门户管理。

　　Sql Server和SQL Server Reporting Services：TFS的配置、团队流程的保存区域、数据中心和团队报告数据。

　　工作项：所有需要做的事情。
