阿里赵林:阿里企业级分布式应用服务EDAS产品解密

本文涉及的产品
性能测试 PTS,5000VUM额度
简介: 2016云栖大会上海峰会于2016.1.20日在上海科技馆顺利举办。本文根据阿里高级技术专家赵林(花名:丹臣)在“云栖大会上海峰会”专场《“互联网+”架构及实践专场-企业级信息系统云化演进之路》中的演讲整理。赵林在演讲中主要为大家详细介绍了阿里企业级分布式应用服务器EDAS产品。

2016云栖大会上海峰会于2016.1.20日在上海科技馆顺利举办。本文根据阿里高级技术专家赵林(花名:丹臣)在“云栖大会上海峰会”专场《“互联网+”架构及实践专场-企业级信息系统云化演进之路》中的演讲整理。赵林在演讲中主要为大家详细介绍了阿里企业级分布式应用服务器EDAS产品。下面是演讲内容整理。



企业级分布式应用服务(EDAS,Enterprise Distributed Application Service)是一个以阿里中间件团队多款久经历练的组件产品作为核心基础,所组建的企业云计算解决方案。其充分利用阿里云现有的资源管理和服务体系,引入中间件整套成熟的分布式计算框架——包括分布式应用核心框架,分布式数据化运营,大型应用全生命周期管理等,以应用为中心,集成到EDAS平台上,帮助企业级客户轻松构建并托管分布式应用服务体系。



企业级分布式应用服务与传统IOE架构的区别

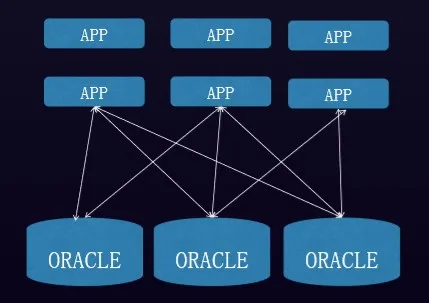

传统IOE架构


传统IOE架构

随着时间推移,在出现新业务时,开发人员有两种应对办法。

  • 在原应用上增加新业务,将原本较小的应用慢慢扩充成很大的应用;
  • 另起炉灶,重新创建针对新业务的新应用。

第一种只适用于业务较少的情况,而在新业务不断增加的情况下,增加新应用也就成了必须。而在这种传统架构中,新增的应用需要一一与原有的底层数据库相连,导致每个应用都需要连接多个数据库。

此外,在传统IOE架构中:

  • 每个应用彼此没有太大关系,按烟囱式排列,唯一的共通点在于都与底层的数据库相连;
  • 所能处理的应用个数通常比较少,从几个到几十个不等。

总结:在传统IOE架构中,每个应用都比较庞大,同时需要连接多个数据库;架构中的应用数量较少,应用与应用之间的关系简单。

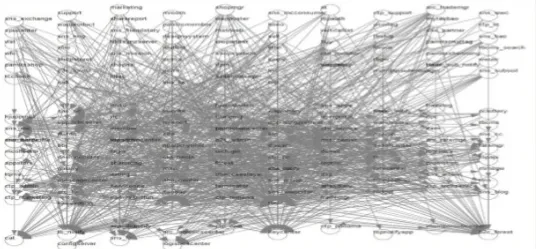

大型分布式应用


大型分布式应用

  • 应用彼此间存在复杂的调用关系;
  • 架构中可管理的应用多,可能达到成百上千个应用。

其优点在于:这种架构具有良好的可扩展性;而缺点在于管理与运维比较困难,另外由于应用数量多,随着业务增长,应用服务器从十台增加到上百台上千台,这时业务系统故障与机器故障就一定会成为常态。

传统“中心化”系统与阿里的“去中心化”系统架构的区别

传统“中心化”(ESB)系统架构

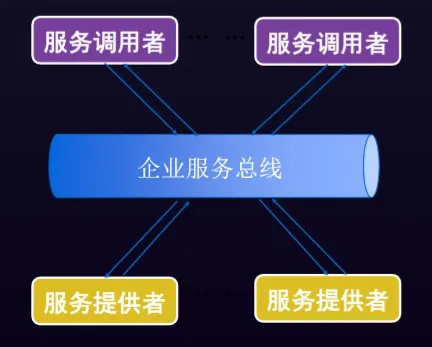

传统中心化系统架构



  • 服务调用者与服务提供者通过企业服务总线相连接;
  • ESB成为瓶颈:无论在性能上还是成本消耗上,ESB都会导致瓶颈出现。

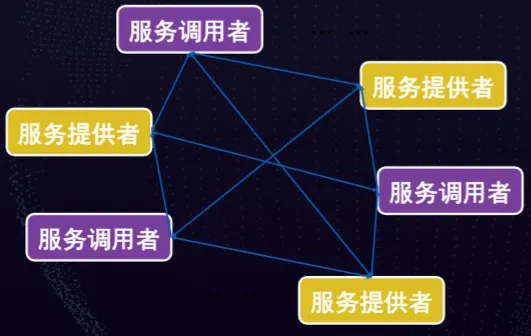

阿里“去中心化”系统架构


阿里“去中心化”系统架构

开发这个架构的初衷是为了支撑分布式应用,为了让整个业务系统的扩展没有瓶颈,只需按照业务发展需要进行扩展;上图是最早的雏形。后面为了完善该架构,又做了很多工作,下面将详细说明。

EDAS服务调用

服务接口可视化:让分布式应用不再是黑盒

在最初的架构中,由于看不到任何的数据或者发布了什么服务,开发人员也并不明确每个应用具体包含什么服务,这就像一个黑盒子,所有内容都是一团迷雾。

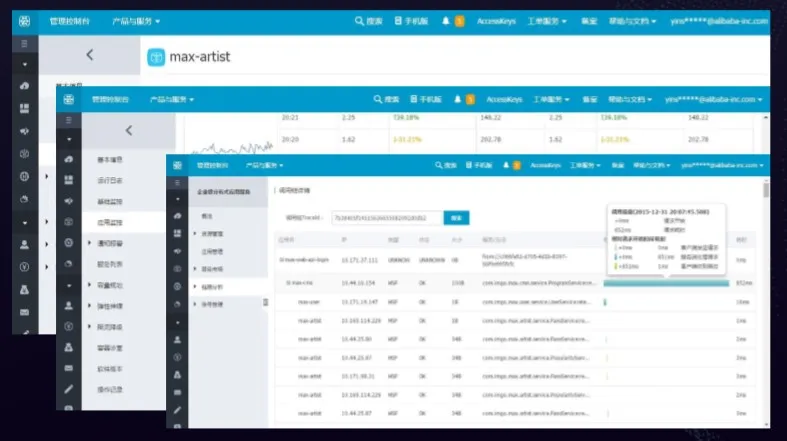

EDAS在线平台

将服务接口可视化之后,在应用启动时将自动完成服务注册,所发布和消费的服务可以在EDAS平台在线查看,所有内容一目了然。

EDAS服务调用的安全性

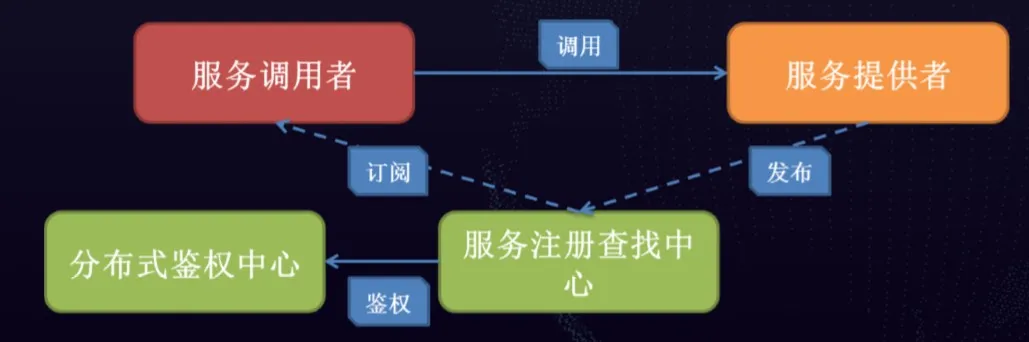

EDAS服务调用结构

普通框架是没有安全性可言的,任何人只要知道地址就可以通过服务接口随意进行调用。为此我们针对三种维度的安全性做出了控制:在发布、订阅和调用服务时必须使用合法的安全令牌(access key/secret key)。

  • 服务提供者在服务注册中心发布,需要权限AK;
  • 服务调用者获得服务提供者的IP,需要授权;
  • 服务调用者知道IP,需要调用时,需要正确的AK。

此外,授权数据会下发到服务机器中,避免造成性能瓶颈。

EDAS应用发布

传统集中式模式:

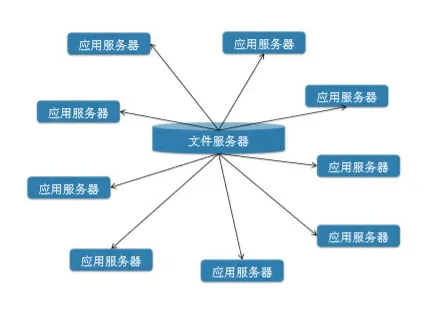

传统的应用包下载模式



l  应用包通过中间文件服务器下载,需受限于其网络带宽;

l  能够发布的机器数量较少

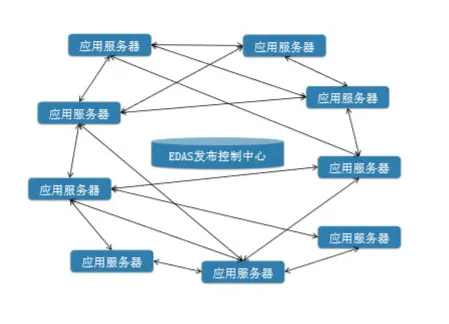

P2P流式应用包分发模式:


P2P应用包分发模式



  • 通过EDAS发布控制中心下载;
  • 类似P2P下载模式,可快速提供任何一个下载点;
  • 支持大规模应用集群发布。

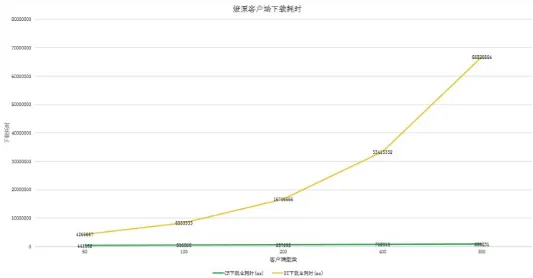

效率对比

随着所发布的应用实例增多,两种发布方式的效率对比如下:


两种发布方式的效率对比

传统集中式(黄色):随着发布集群规模扩大,耗时急剧增长;P2P流式:采用EDAS燎原发布系统,随着应用实例的增加,发布的时间几乎保持不变。

EDAS扩容

EDAS提供简单方便高效的应用扩容服务。在传统模式中,扩容需运维或开发人员手动布置环境、安装GDP等等;而在P2P流式中,一键即可扩容,只要机器资源足够,在EDAS平台点击“应用扩容”即可完成。

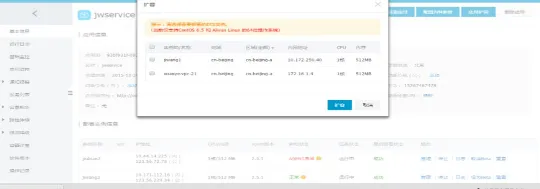

一键扩容界面

EDAS数据化运营

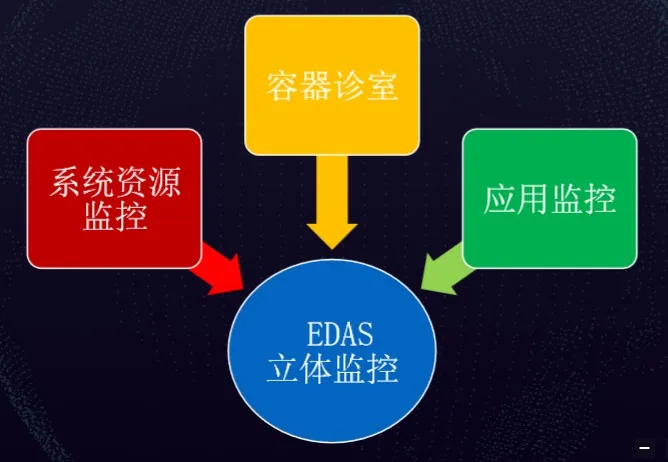

立体监控服务


立体监控服务

EDAS监控服务三个层面的监控数据:资源、容器和应用。

  • 系统资源:负载、CPU、内存、 磁盘、网络
  • 容器:堆内存、类加载情况、线程池、连接器
  • 应用:响应时间、吞吐率、关键链路分析

其中:

系统资源监控

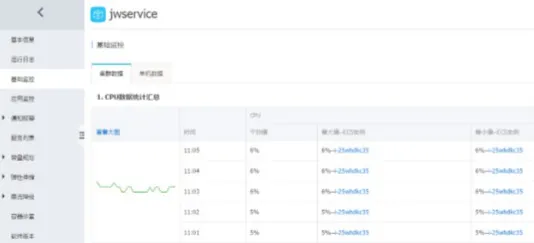

系统资源监控界面

以应用/单机的视角来对基础资源消耗进行监控:

  • 可以看到应用下所有节点的平均负载
  • 通过技术监控,及时发现问题
  • 可以配置报警规则,有异常时快速报警



容器监控

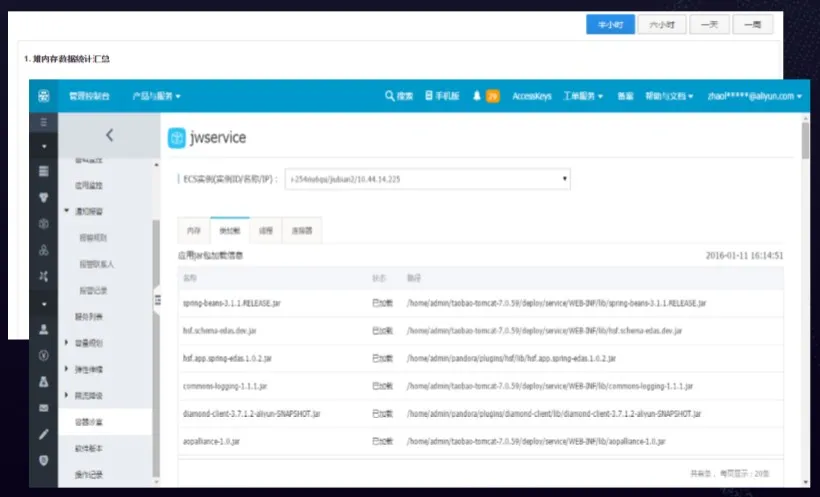

容器监控界面

实时采集容器运行的监控指标,为应用运行环境问题诊断提供依据:

  • 堆内存与非堆内存使用情况
  • 类加载情况
  • 线程运行情况
  • 连接器情况



应用实时监控


应用监控界面

监控服务接口的调用量,分布式系统服务的承载能力等,并将其数据化:

  • 监控所有服务接口、方法的实时调用情况,调用链的实时查询
  •  快速感知系统流量变化,找出系统瓶颈
  •  执行实时链路分析

服务综合治理

分布式应用的难点在于集成分布式应用一体化监控、数据化运营以及高效的服务治理。其中,服务有两种角色,服务提供者以及链路负责人。

服务提供者关心:

谁调用了我的服务? 在什么链路下调用,调用是否合理?调用趋势怎样?产生的瞬间峰值有多少?我的系统是否能支撑,是否需要扩容。

所能采取的应对措施:分组、限流、鉴权、压测。

链路负责人关心:

我依赖了哪些应用、哪些服务? 整个链路的依赖路径是怎样的? 哪些容易出错,哪些是链路的处理瓶颈? 这些依赖如果出错,会有什么影响?

所能采取的应对措施:捕获异常;降级:对于不稳定的服务,是否需要降级;开关:系统压力很大的话,需要关闭不必要的操作;优化:利用服务治理,对瓶颈进行优化。

鹰眼监控

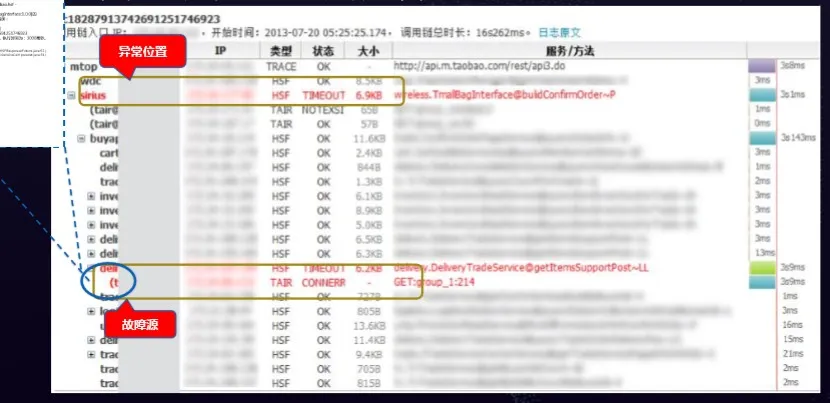

鹰眼监控界面

阿里鹰眼监控平台能够提供应用的响应时间和吞吐量信息,并提供全链路分析功能,从而找出系统热点和瓶颈:

  • 完整记录所有故障
  • 准确定位故障源

所解决的问题:在开发者参差不齐的情况下,快速完成上层业务目标,完成开发任务;提供透明化的观察方式:快速找出对依赖的压力、易故障点与瓶颈点。

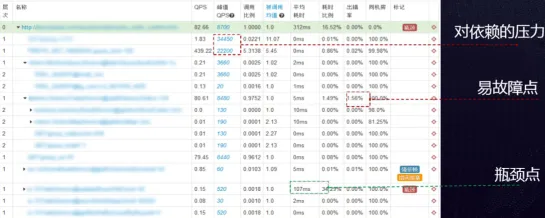

快速找出对依赖的压力、易故障点与瓶颈点

容量压测


容量压测界面

自动计算前端的关键请求与后端机器数量的对应关系,针对机器是否需要加减进行预测:

  • 在真实线上的环境基础上,通过调整服务器权重,真实模拟压测情况,评估单机的最大服务能力,从而提供吞吐能力数据以供性能优化参考;
  • 用自动化平台,相对科学的精确手段将服务能力数据化;

限流降级

容量是任何一个系统天然存在的上限。客观上讲,不管性能如何,都有可能在业务上超出预期容量。

限流是服务接口提供方对消费方的设置,降级则是服务消费方对服务提供方的设置。通过降级设置,对服务消费方进行保护,一旦超过某个时间,便允许强行断开。通过现有的能量对服务提供方进行保护,在出现超过流量最大能力的时候断开,避免将系统整个拖垮。

弹性伸缩

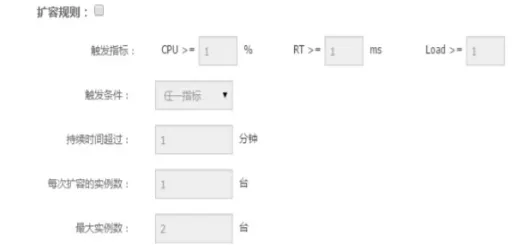

扩容界面

应用扩容规则和缩容规则一站式设置:根据CPU、LOAD、RT三个指标设置应用的自动扩容或缩容。

EDAS配置推送

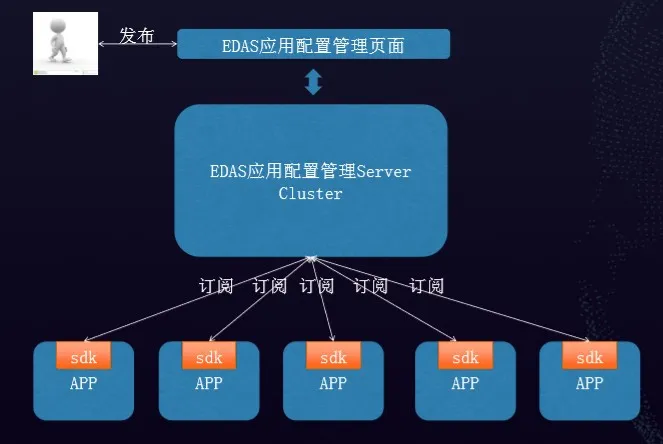

大型分布式系统应用配置推送

  • 对大型分布式应用配置进行集中管理:修改更容易,通知更及时,配置变更也更安全;
  • 对应用配置变更进行历史记录:让应用配置可以轻松回退到前一版本;
  • 追踪应用配置推送轨迹:让配置推送所到达机器变得可视化;
  • 应用集群推送的规模更大、效率更高。

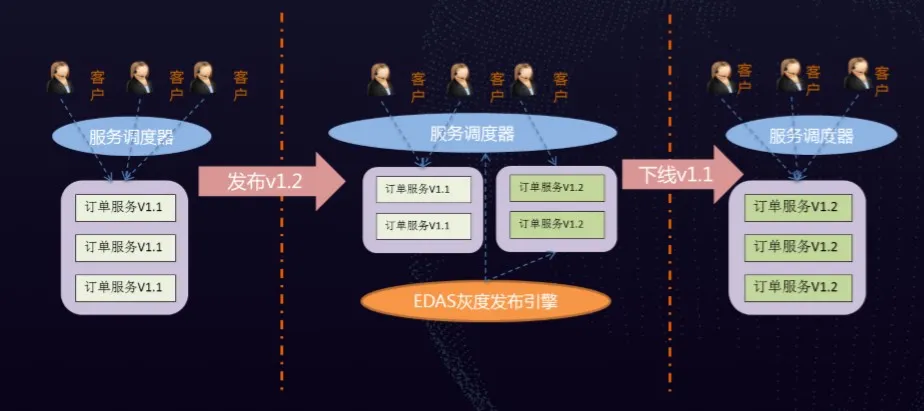

EDAS灰度系统


EDAS灰度系统

能够允许一部分用户使用新功能,一部分用户使用原有功能,再通过实际测试作出最正确的决定。在业务系统层面,让现有的系统可以平滑升级。

EDAS——世界级优秀PAAS平台


应用客户案例



  • 适用于各行各业;
  • 高性能、高弹性、高容错;
  • 打造以应用为中心的平台服务,让开发人员专注于业务逻辑;
  • 构建360度的应用运维服务平台,集成各种运维管控工具。


2016云栖大会上海峰会回顾专题(含演讲视频):http://yunqi.aliyun.com/2015/shanghai/review.html
