图书馆

图书馆Q是一家大型图书馆，图书馆藏书众多，纸质图书600多万册，电子图书7000多万册，总数有八千多万册，这些图书之前都是人工检索维护的，现在需要做一个系统来存储管理这些图书信息。
需求如下：

图书总量目前八千多万册，考虑到未来二十年的增长，需要系统能支持一亿的存储量。
图书信息很重要，不能接受丢失发生。
图书的名字和作者名字需要支持模糊搜索。
每本书的属性最多有一百多个，且不固定，不同类型的图书的属性列差异较大。且未来可能会新增属性列。

根据上面这些需求特点，要完成这个管理系统，需要两类系统支持：

分布式NoSQL数据库：解决两亿存储量的问题，解决属性列较多且不固定的问题，解决可靠性要求高的问题。
搜索系统：解决固定列模糊搜索的需求。

如果使用阿里云产品，那么对应的产品就是：

Table Store：分布式NoSQL数据库。
Elasticsearch：搜索系统，支持模糊搜索。

在管理系统中使用上述两个系统的时候，目前需要双写，当新增一本书的时候，需要将详细书本信息写入Table Store，将书本ID和作者，书名写入Elasticsearch，并且对书名，作者建索引。查询的时候，如果是根据书本ID，则直接查询Table Store。如果是根据书名模糊查询，则先查Elasticsearch，获取到匹配的书本的ID后，再到Table Store中查询详细信息。

如果Table Store到Elasticsearch有自动同步通道，那么只需要将新书信息写入Table Store即可，不再需要写Elasticsearch。减少了一次写入操作，且不用再考虑数据一致性问题，系统架构大大简化。那么如何才能实现这个自动同步通道呢？

目标

类似于上面的场景，有很多系统都有这样的需求：拥有PB级海量数据需要持久化存储，同时有一两个字段需要做模糊查询，比如姓名，手机号码等，目前很多解决方案需要双写分布式数据库和Elasticsearch，但这样不仅会带来开发、运维复杂度，而且还有数据不一致的问题。

针对上述问题，Table Store团队联合数据集成（CDP）和Elasticsearch团队上线了近实时的数据同步方案，用户只需要将数据写入Table Store，Table Store会负责将数据在10分钟内自动发送给Elasticsearch建索引。

产品	Table Store	数据集成	Elasticsearch
角色	数据存储	数据同步通道	查询增强

限制

由于Table Store和Elasticsearch不是完全对等的产品，所以如果需要将数据导入Elasticsearch，那么在使用Table Store的时候有一些注意的地方：

Table Store主键列个数：
- 目前Table Store最大支持4个主键列，而Elasticsearch只支持一个，所以Table Store的表设计时只能使用一个主键列，如果之前有多个主键列，可以将多个主键列的值转换成String，然后拼接成一个主键列。
Table Store数据变化类型：
- 仅支持PUT（新增），UPDATE（更新）两种操作。
- 不支持DELETE操作。
Table Store多版本：
- 仅支持单版本，不支持多版本
Elasticsearch：
- 版本：支持阿里云和开源的5..版本。
延时：
- 目前使用的是周期调度，每隔5分钟调度一次，再加上插件中有5分钟延迟，同步总延迟在5~10分钟。

开通服务

Table Store：
- 登陆Table Store首页：https://www.aliyun.com/product/ots/
- 点击开通。
- 新建实例和表，表需要开通Stream，有效时间可以选择24小时。
- Table Store支持按预留CU和按量付费两种收费模式，如果创建表时指定读写CU都为0则表示为按量付费，后期如果没有使用则不收费。且目前每月有10GB，1000万CU的免费额度。
- Table Store中表需要开通Stream功能。
数据集成
- 登陆DataWorks绑定AK。
- 然后创建项目即可。
- 注意：子账号不能创建项目，只能被主账号授权。
Elasticsearch
- 登陆Elasticsearch首页：https://data.aliyun.com/product/elasticsearch。
- 点击立即购买，购买时的VPC必须和之前购买的ECS在同一个VPC环境内部。
- 根据数据量预估，购买相应的实例大小。
- 目前收费是按实例规格收费。

使用方式

写
- Table Store：PutRow/BatchWriteRow接口写入数据
- Elasticsearch：无须写入
读
- Elasticsearch：搜索到请求结果后，拿到每个doc的_id字段值。
- Table Store：Elasticsearch中的_id字段就是Table Store中的主键值，获取到一系列_id值后，使用Table Store的BatchGetRow可以查询到完整数据。

同步流程

整个同步流程应该包括下面两个步骤：
1. 导出Table Store的全量数据到Elasticsearch，并且记录开始时间T1。
2. 等全量导出结束后，再开始同步增量数据，增量数据开始同步的时间是T1。
对于全量导出，需要使用otsreader插件，配置中的Range使用INF_MIN到INF_MAX，也就是导出所有数据。
对于增量同步，需要配置起始时间和结束时间为一个变量，在调度周期配置的时候配置起始时间必须小于等于T1，否则可能会有数据丢失发生。
我们下面会以增量同步为例来介绍如何配置增量同步任务。

Table Store配置

无须配置

Elasticsearch配置

无须配置

数据集成配置

1. 创建数据源（可选）

如果已经创建了Table Store的数据源，则可以跳过这一步。
如果不希望创建数据源，也可以在配置页面配置相应的endpoint，instanceName，AccessKeyID和AccessKeySecret。如果希望创建，则按照下面步骤操作。
登录阿里云大数据开发套件：数据源地址。
单击左侧 离线同步 > 数据源。
在数据源配置页面，选择右上角 新增数据源 ，会有一个弹出框。
按照说明填写：
- 数据源名称：填写一个数据源标识符，比如车联网。
- 数据源描述：填入描述符，比如：车联网GPS数据存储。
- 数据源类型：选择 ots ，ots是Table Store曾用名。
- OTS Endpoint：填入TableStore 实例页面的实例地址，如果Table Store的实例和目标产品（比如Elasticsearch）在同一个region，则可以填入私网地址，否则需要填入公网地址，不能填入VPC地址。
- OTS 实例ID：填入Table Store的实例名称。
- Access Id：填入阿里云网站的AccessKeyID。
- Access Key：填入阿里云网站AccessKeyID对应的AccessKeySecret。
- 点击 测试连通性 ，如果成功则会在右上角提示：测试连接成功。如果失败，点击endpoint是否配置正确，如果仍然无法解决，提工单联系数据集成。
- 填好后的页面类似下面这样：
单击确定，数据源创建成功，此时在数据源页面会出现一个新的数据源信息；

2. 创建导出任务

单击数据集成地址，进入数据集成的页面，会出现模式选择：

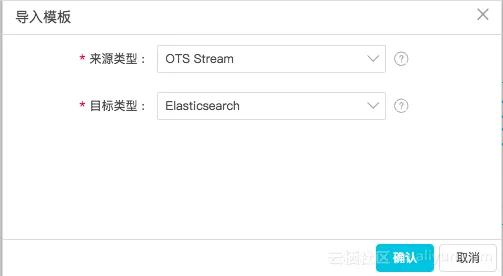

单击 脚本模式 ，弹出一个 导入模板 配置。
在导入模板配置里面：
1. 来源类型：OTS Stream
2. 目标类型：Elasticsearch
单击确认，则进入配置界面。

3. 完善配置项

在配置界面，已经提前嵌入了OTSStreamReader和ElasticsearchWriter的模板，每一项配置后面都做了解释。

{

  "type": "job",
  "version": "1.0",
  "configuration": {

    "setting": {

      "errorLimit": {

        "record": "0"  # 允许出错的个数，当错误超过这个数目的时候同步任务会失败。
      },
      "speed": {

        "mbps": "1",  # 每次同步任务的最大流量。
        "concurrent": "1" # 每次同步任务的并发度。
      }
    },
    "reader": {

      "plugin": "otsstream",  # Reader插件的名称。
      "parameter": {

        "endpoint": "",  # TableStore中实例的endpoint。
        "accessId": "",  # 阿里云的AccessKeyID。
        "accessKey": "",  # 阿里云的AccessKeySecret。
        "instanceName": "",  # TableStore的实例名，如果使用DataSource，则需要新增配置项datasource，不再需要配置endpoint，accessId，accessKey和instanceName。
        "dataTable": "",  # TableStore中的表名。
        "statusTable": "TableStoreStreamReaderStatusTable", # 存储TableStore Stream状态的表，一般不需要修改。
        "startTimestampMillis": "", # 开始导出的时间点，由于是增量导出，需要循环启动此任务，则这里每次启动的时候的时间都不一样，这里需要设置一个变量，比如${
   start_time}。
        "endTimestampMillis": "",   # 结束导出的时间点。这里也需要设置一个变量，比如${
   end_time}。
        "date": "yyyyMMdd",  # 导出哪一天的数据，功能和startTimestampMillis、endTimestampMillis重复，这一项需要删除。
        "mode": "single_version_and_update_only", # TableStore Stream导出数据的格式，目前ElasticSearch只能接收这种格式的，这个不需要修改。如果配置模板中没有则需要增加。
        "column":[  # 需要导出TableStore中的哪些列到ElasticSearch中去，如果配置模板中没有则需要增加。
            {
   "name":"uid"},
            {
   "name":"name"},
            {
   "name":"phone"}
        ],
        "isExportSequenceInfo": false,  # single_version_and_update_only 模式下只能是false。
        "maxRetries": 30 # 最大重试次数。
      }
    },
    "writer": {

      "plugin": "elasticsearch",  # Writer插件的名称：ElasticSearchWriter，不需要修改。
      "parameter": {

        "endpoint": "",# ElasticSearch的endpoint，控制台上有。
        "accessId": "",# 如果使用了X-PACK插件，则这里需要填写username，如果没使用，则这里填空字符串即可。阿里云Elasticsearch使用了X-PACK插件，这里需要填写username。
        "accessKey": "", # 如果使用了X-PACK插件，则这里需要填写password，如果没使用，则这里填空字符串即可。阿里云Elasticsearch使用了X-PACK插件，这里需要填写password。
        "index": "",  # ElasticSearch的索引名称，如果之前没有，插件会自动创建。
        "indexType": "", # ElasticSearch中相应索引下的类型名称
        "cleanup": true, # 是否在每次导入数据到ElasticSearch的时候清空原有数据，全量导入/重建索引的时候需要设置为true，同步增量的时候必须为false，这里因为是同步，则需要设置为false。
        "discovery": false, # 是否自动发现，设置为true
        "batchSize": 1000, # 每批导出的个数
        "splitter": ",",  # 如果插入数据是array，就使用指定分隔符。
        "column": [  # ElasticSearch中的列名，顺序和Reader中的Column顺序一致
          {

            "name": "uid",  # TableStore中的主键列是uid，这里也有同名uid，用type：id表示这一列是主键
            "type": "id"  # id表示这一列是主键，id不是ElasticSearch的内置类型，是ElasticSearchWriter提供的虚拟类型
          },
          {

              "name": "name", # 对应于TableStore中的属性列：name
            "type": "text"  # 文本类型，采用默认分词
          }
        ]
      }
    }
  }
}

4. 保存任务

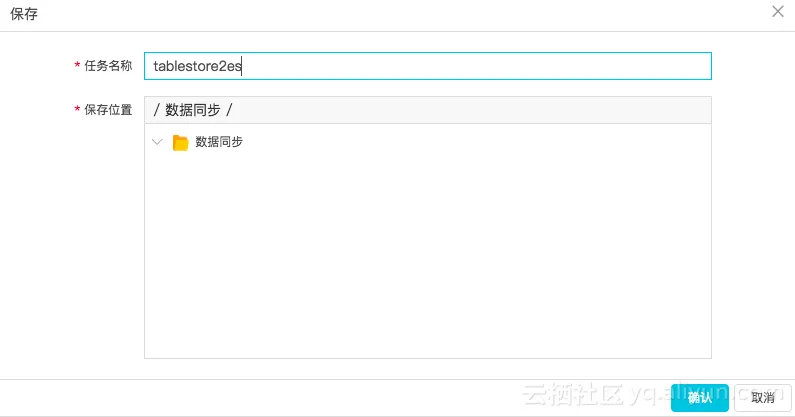

点击上部的保存按钮，则弹出一个对话框，输入任务名称后按确定即可。

5. 设置调度资源

由于目前数据集成还没办法自动访问VPC环境内的Elasticsearch，所以暂时需要用户自己购买VPC内的ECS机器作为调度资源。
购买一台ECS，新购ECS所在的VPC需要和Elasticsearch的VPC是同一个。
进入 DataWorks > 调度资源列表 ，单击 新增调度资源 。

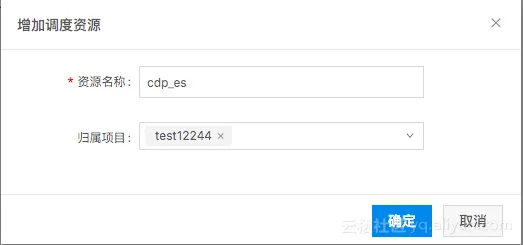

在弹出的对话框中输入：资源名称，选择：归属项目。
然后点击确定，会提示 添加调度资源成功 。

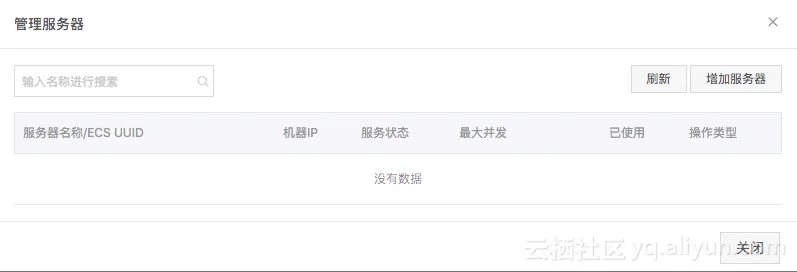

点击 管理服务器 ，会弹出一个新的弹出框。

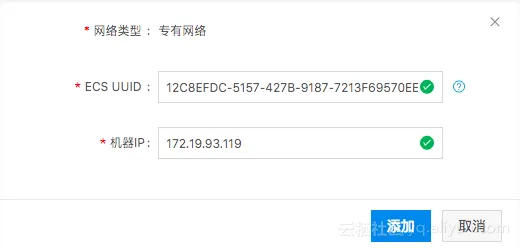

点击 增加服务器 ，会弹出一个新的弹出框。
- 选择 专有网络 。
- 输入刚刚购买的ECS的：ECS UUID。登陆ECS，以root身份执行命令 bash dmidecode | grep UUID即可获取到UUID。
- 输入刚刚购买的ECS的内网：机器IP。
- 单击添加。
如果是添加机器，需要初始化服务器，点击 调度资源列表 页面相应资源名称后面的 服务器初始化 ，会弹出初始化步骤，按这个步骤执行。

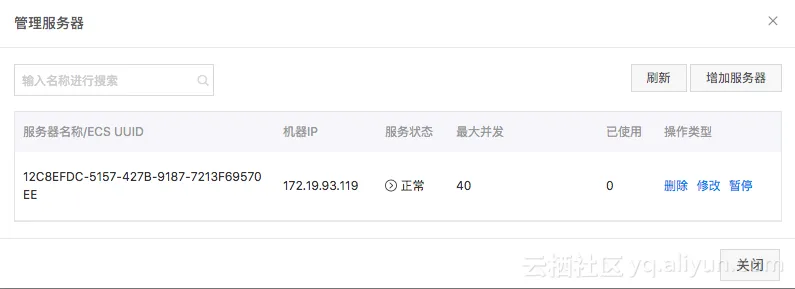

执行完成后，再点击 调度资源列表 页面相应资源名称后面的 服务器管理 ，点击刷新，当 服务状态 变为正常时，表示调度资源配置成功。

6. 运行任务（测试）

可以先通过运行任务来测试配置是否正确和符合预期。
回到任务配置页面 数据集成 > 离线同步 > 同步任务 > 数据同步 。
双击刚刚创建的任务：tablestore2es，点击配置内容上部的运行。

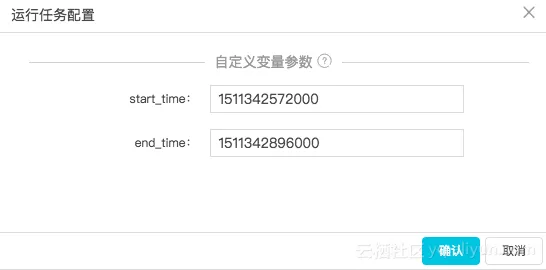

这时候会弹出一个参数设置框，设置之前配置的变量：
填完值后，点击确认后，任务会立即开始运行。
运行结束后，如果没有报错，则执行成功，在日志里面会打印同步的数据行数。
最后可以到Elasticsearch中查询索引成功的文档数。具体方法见后面的 <9. 验证结果> 。

7. 提交任务

回到任务配置页面 数据集成 > 离线同步 > 同步任务 > 数据同步 。
双击刚刚创建的任务：tablestore2es，点击配置内容上部的提交。

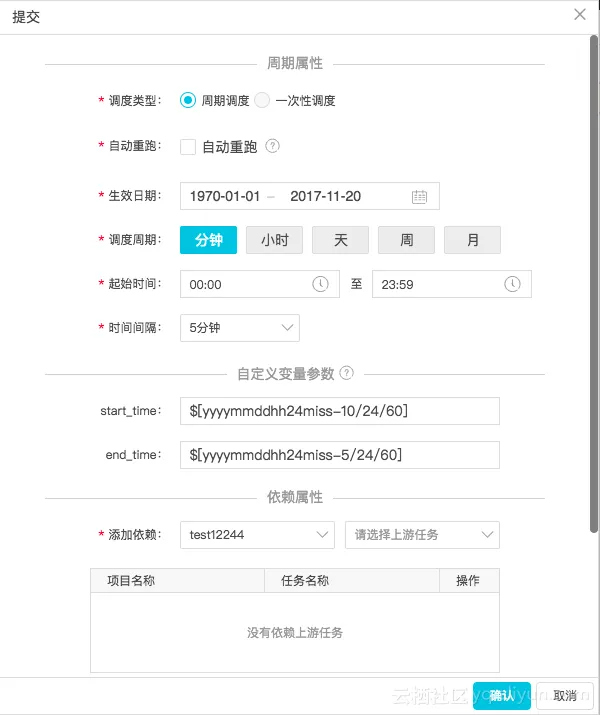

配置调度参数：
- 调度类型：周期调度
- 自动重跑：√
- 生效日期：默认值
- 调度周期：分钟
- 起始时间：默认值
- 时间间隔：5分钟
  - start_time：$[yyyymmddhh24miss-10/24/60]，表示调度时间-10分钟。
  - end_time：$[yyyymmddhh24miss-5/24/60]，表示调度时间-5分钟。
- 跨周期依赖：可以选择：自依赖，等待上一调度结束，才能接续运行。
提交任务后，原有任务处于：直读状态。

8. 绑定调度资源

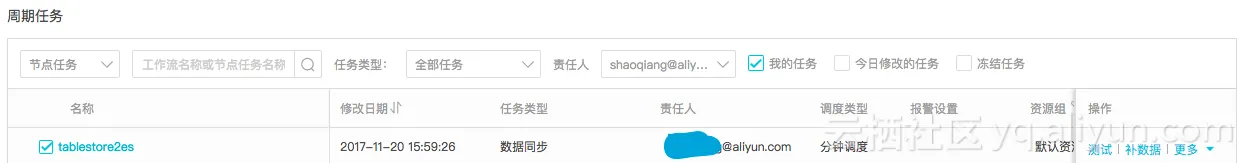

切换到 运维中心 > 任务列表 > 周期任务 ，可以看到刚刚创建的周期任务：

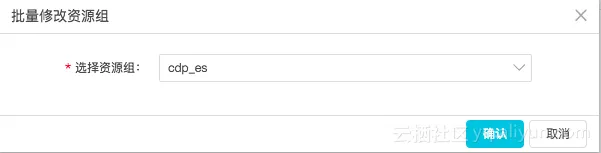

选中刚刚创建的周期任务：tablestore2es。点击下部的 修改资源组 ，会弹出一个选择框，选择刚刚创建的资源组名称：
点击确认，即可绑定成功。

9. 验证结果

周期任务是从下一天的00:00点开始执行。
等执行完一个任务后，可以在ECS上通过下述命令查看Elasticsearch中的数据量：

curl -XGET http://endpoint/index_name/type_name/_count?pretty  -d '
{
    "query": {
        "match_all": {}
    }
}'

结果类似下面：

{

  "count" : 1000,  # ElasticSearch中index_name索引的type_name类型中的doc数
  "_shards" : {
        # 这个是ElasticSearch返回数据相关的meta值，表示总共有5个shard，全部成功返回了结果
    "total" : 5,
    "successful" : 5,
    "skipped" : 0,
    "failed" : 0
  }
}

9. 下一步计划

至此，TableStore数据通过数据集成同步到Elasticsearch的配置完成了，延迟在5分钟到10分钟之间。
虽然目前可以运行了，但是仍然存在一些问题。
1. 需要 设置调度资源 ，比较麻烦。预计十二月中旬的时候这一步可以自动处理，不再需要配置。使用会更加简单。
2. 延迟在 5~10 分钟，对于部分系统而言，可能延迟比较大，预计十二月底的时候可以减少到秒级。时效性会更高。
在使用中有任何问题，可以加入表格存储钉钉技术交流群：11789671
