燃料电池测试台的供气湿度由水蒸气发生器决定，选型前先把露点目标换算成流量与温度，再按六项校核。鼓泡加湿、直接注水与蒸汽发生三条路线边界不同：露点受水温限制的鼓泡路线跑不了高露点工况，蒸汽发生路线由蒸汽与干气配比决定露点。本文给出可运行的参数匹配脚本与六项校核清单，供台架搭建与选型参考。
TL;DR 速览
- 燃料电池加湿水蒸气的核心参数是露点：它只取决于水蒸气分压，与总温解耦。
- 三条路线对比：鼓泡加湿露点受水温限制、大流量下饱和不完全；直接注水风险在汽化完全性；蒸汽发生路线由水蒸气发生器独立供汽，露点由蒸汽与干气配比决定。
- 参数匹配三步：摩尔分数等于饱和水汽压除以总压，再按干气流量折算蒸气量，最后折成液态水供给量。
- 1 个大气压下 80 ℃ 露点约需 47% 水蒸气，每 1 L/min 干气对应约 0.72 mL/min 液态水。
- 选型六项校核：露点与压力工况、流量调节比、动态响应、汽化完全性、水质与接液材质、溯源与安全边界。
一、燃料电池测试台的供气湿度，为什么露点是核心参数？
结论前置：质子交换膜燃料电池的电压与寿命强烈依赖膜含水量，而露点是描述反应气湿度的统一参数，测试台通常按露点控制。
膜太干，质子传导通道缺水，质子电导率下降，欧姆极化拉低输出电压；反复干热循环还会在膜内留下机械损伤，寿命随之衰减。膜太湿，阴极侧的水排不出去，气体传质通道被液态水堵住，电压出现跳水。
膜的含水量工作窗口很窄。负载波动时，电堆内部水的生成与迁移都在变，测试台要能跟上这个变化，还要在下一个工况点稳定住。燃料电池加湿水蒸气的精度不够，极化曲线的批次间比对就失去意义，衰减测试的斜率也会被供气波动污染。
选露点而不选相对湿度，原因是露点只取决于水蒸气分压，与总温解耦。同一露点在不同总温下对应不同的相对湿度，按露点给定，工况换算时少一层变量。

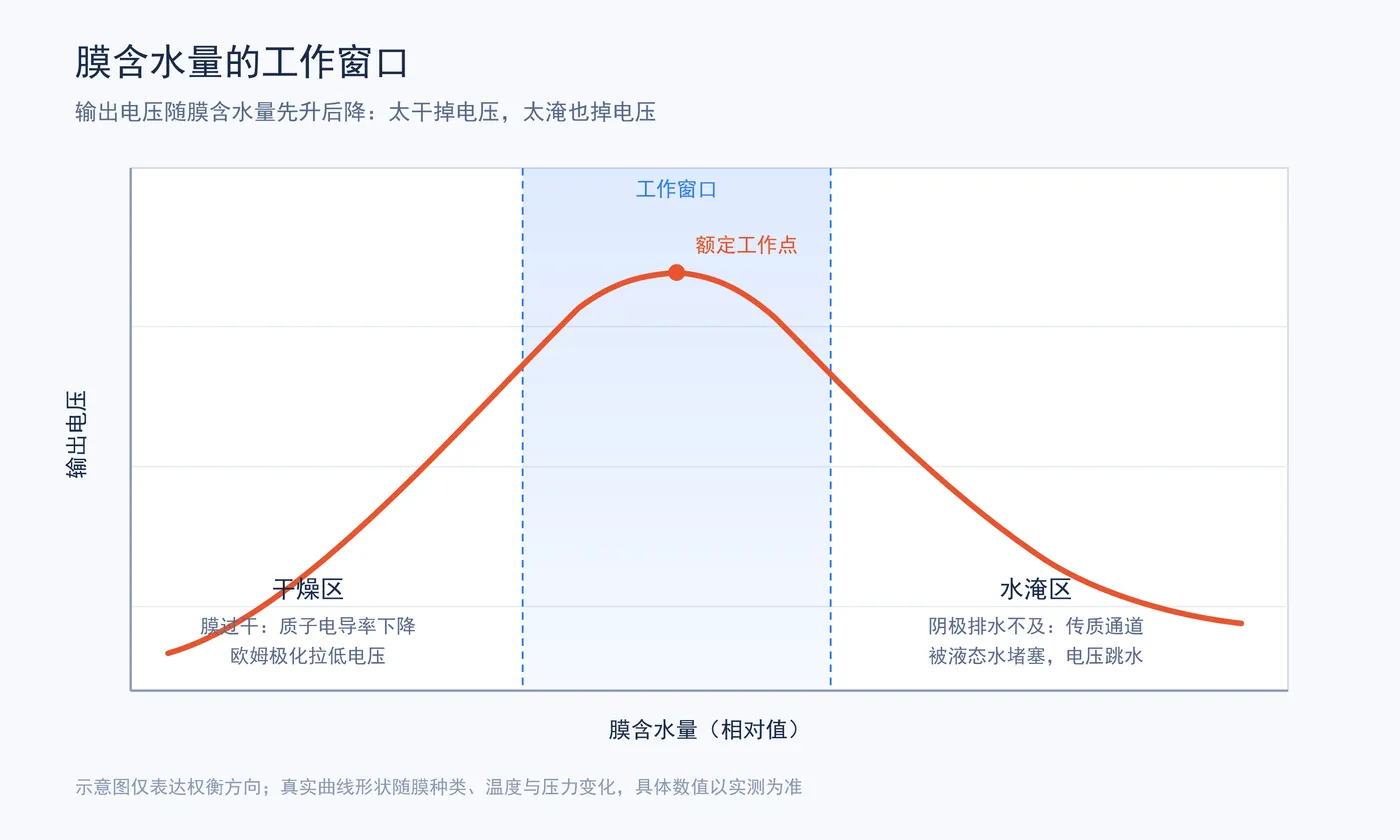

图1 膜含水量的工作窗口：燃料电池加湿水蒸气精度决定数据可比性（示意曲线，具体数值以实测为准）
图 1 把这条权衡画成示意曲线：纵轴是输出电压，横轴是膜含水量，曲线先随含水量上升，越过工作窗口后因水淹转平并下折。示意图只表达权衡方向，真实曲线的形状随膜种类、温度与压力变化，具体数值以实测为准。
工程上真正要盯住的，是供气侧能不能把露点稳定在窗口对应的水平上，并且在整个实验周期内不漂移。窗口对应哪一段，取决于膜电极的标定数据，不取决于供气设备的量程。
负载循环是另一个压力来源。负荷阶跃时，电堆内部水的生成量随之改变，膜含水量先冲高再回落；测试台若在这个窗口内跟不上，采样点就会落在瞬态湿区里。程序化负载谱因此对加湿回路提出两个要求：设定值能阶跃，输出能稳住。
二、鼓泡加湿、直接注水、蒸汽发生：三条路线差在哪？
问的是"差在哪"，答案集中在露点控制机理、流量耦合与动态响应三个维度。燃料电池加湿水蒸气有三条技术路线，选型之前先明确测试工况的露点范围、气体流量与负载循环特性，再对照三条路线的边界取舍。
鼓泡加湿把气体通入浸没在水浴中的导气管，气泡在上升过程中被水蒸气饱和，出气露点接近水温。它的结构简单，没有运动部件，露点与水温一一对应，便于用水浴温度反推与溯源。
边界同样明显：气体流量增大后，气泡接触时间缩短，饱和不完全，实际露点低于水温；气泡破裂还会把微小液滴带出，雾沫夹带直通电堆；水浴热惯性大，变载响应以分钟计；常压工况下露点上限就是水的沸点。
直接注水用计量泵把去离子水注入已被加热的气体管路，水在热壁面上瞬间汽化并与气体混合。这类注水汽化一体机路线不加湿时不引入水，干湿切换快，整机结构紧凑。
它的风险在汽化完全性：管路温度不足或混合不充分时，液滴会直达电堆；注水量必须按气体流量与总压同步换算，低温大流量工况要先校核汽化余量。
蒸汽发生路线由独立的水蒸气发生器提供汽源，蒸汽按配比与干气混合，露点由配比与总压决定。高精度水蒸气发生器的汽源与水温解耦，露点不受水浴温度限制，量程宽，动态响应快。
代价是设备成本与暖机时间更高，混合均匀性由静态混合器实现，承压部件的监管边界也要核对。

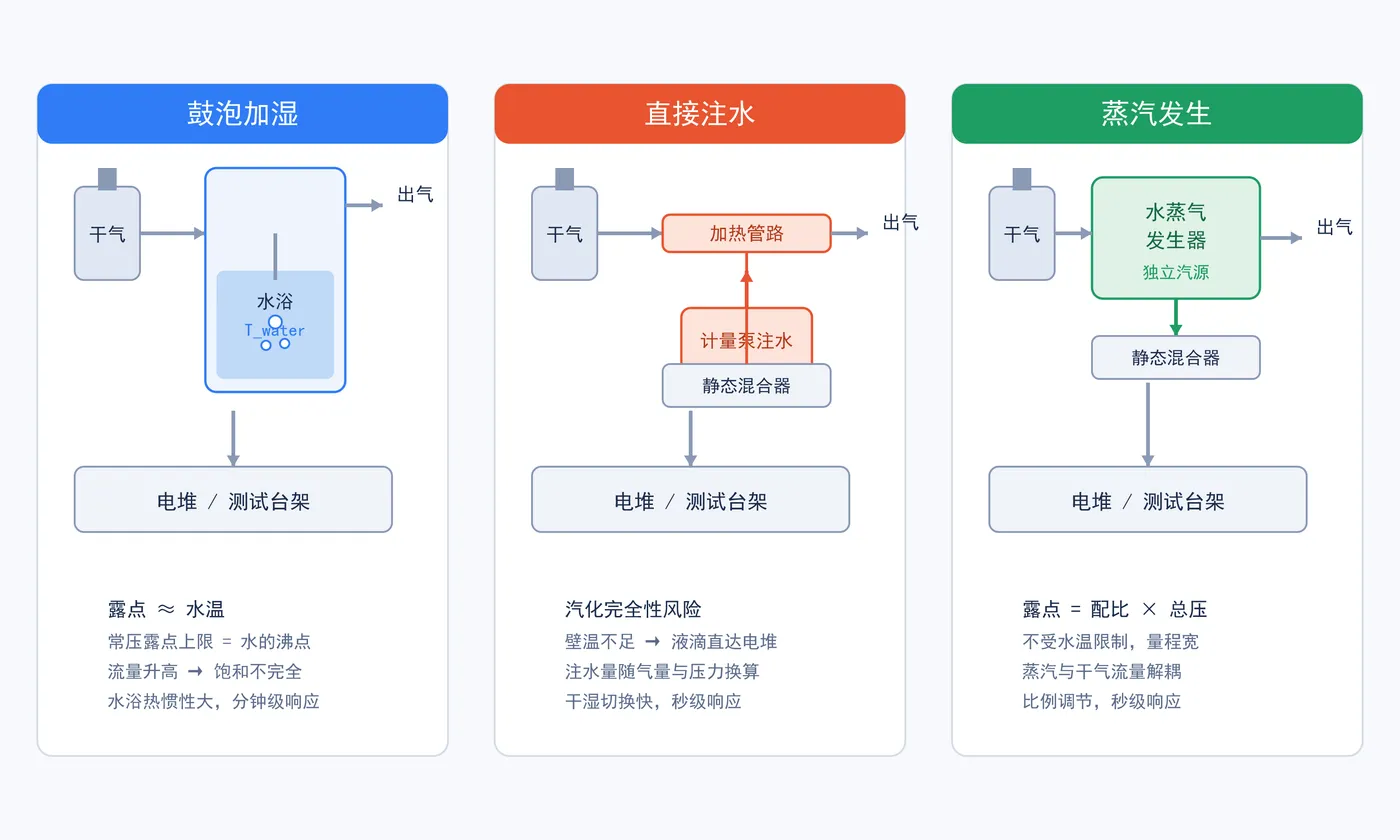

图2 燃料电池测试水蒸气发生器的三条加湿路线：气路结构与露点控制机理
| 维度 | 鼓泡加湿 | 直接注水 | 水蒸气发生器 |
|---|---|---|---|
| 露点控制机理 | 调水浴温度，出气被饱和，露点接近水温 | 调注水量与管路温度，汽化后与干气混合 | 水蒸气发生器调蒸汽与干气流量配比，露点由配比与总压决定 |
| 露点上限 | 常压受沸点限制，背压更高需更高水温 | 取决于管路耐温与过热度余量 | 不受水温限制，由配比、压力与汽源温度决定 |
| 流量耦合 | 流量升高饱和不完全，露点偏低 | 注水量需随气量与压力同步换算 | 蒸汽量独立可调，与干气流量解耦 |
| 动态响应 | 水浴热惯性大，变载以分钟计 | 泵与加热联动，秒级 | 比例调节，秒级 |
| 水携带风险 | 气泡破裂带出液滴 | 汽化不完全时液滴直达电堆 | 过热度不足时下游冷凝 |
| 水质管理 | 高纯水，防微生物与颗粒 | 高纯水，过滤器保护计量泵 | 高纯水，保护汽化通道 |
| 设备复杂度 | 低，结构简单 | 中，需加热与混合设计 | 较高，需独立汽源与混合器 |
表1 燃料电池测试台三种加湿方式对比（七项维度，选型前先明确工况再取舍）
这张表的作用不是给三条路线排座次，而是给出一致的提问框架：同一句"露点目标多少、流量多大、负载怎么变"问下去，三条路线各自能接多少，立刻显形。
燃料电池加湿水蒸气的水质与接液材质，是三条路线的共同前提。鼓泡瓶与注水管路里的水会直接接触反应气，离子与颗粒一旦被带进电堆，代价由膜电极承担。工程上统一供去离子水并定期更换滤芯，接液部件选耐腐蚀材质。
取舍看工况：露点目标低、流量小、负载平稳，鼓泡加湿够用；露点目标高或压力段宽，蒸汽发生更稳；空间紧凑、干湿切换频繁，直接注水有优势。真正出问题的，是用鼓泡路线的设备去跑高露点工况。前的行业方案中，注水汽化一体机常把注水、汽化与混合做成一体；水蒸气发生器提供独立汽源。路线之间没有高下，只有边界。
三、从露点目标到水蒸气流量：参数匹配三步
结论前置：露点目标确定后，水蒸气发生器的供给量只取决于气体流量与总压，用饱和水汽压公式就能反算，选型随之从比参数变成校核题。
混合气中水蒸气的摩尔分数等于饱和水汽压除以总压。饱和水汽压按 Magnus 经验公式估算：
$$e_w(T) = 6.112 \times \exp\left[\frac{17.62T}{243.12+T}\right]$$ 单位 hPa
反算分三步：先由露点与总压求出摩尔分数，再按干气流量求出水蒸气流量，最后折算成液态水供给量。
⚠️ 量纲注意（重点更正）：标准状态下，1 mol 水蒸气体积为 22.414 L，质量为 18 g。即 1 L 水蒸气（气态）的质量约为 0.803 g。完全冷凝为液态水后，其体积约为 0.803 mL。原网传资料中“1 mL 水蒸气约合 0.80 mg 液态水”属于将“气态体积”与“液态体积”混淆的表述，实际应为 1 L 标况水蒸气约合 0.80 mL 液态水。如果直接乘 0.8 计算，遇到大流量时，算出的液态水体积会夸大 1000 倍。
把这三步写成一个可直接运行的脚本，环境为 Python 3.10 及以上，无第三方依赖：
```python
"""由露点目标反算水蒸气需求（Magnus 经验公式）
适用：燃料电池测试台供气湿度校核，1 个大气压基准
运行环境：Python 3.10+，仅用标准库
"""
import math
def vapor_pressure_hpa(t_dew_c):
"""Magnus 公式：饱和水汽压，单位 hPa"""
# 注意：公式最佳适用温度范围约 -45℃ 至 +60℃，高温工况存在外推误差
return 6.112 * math.exp(17.62 * t_dew_c / (243.12 + t_dew_c))
def water_demand(dewpoint_c, p_total_hpa=1013.25, q_dry_lpm=1.0):
"""返回 (饱和汽压hPa, 摩尔分数, 气态体积L/min, 液态水mL/min)"""
e_w = vapor_pressure_hpa(dewpoint_c)
x = e_w / p_total_hpa # 摩尔分数
q_steam = q_dry_lpm * x / (1 - x) # 标态水蒸气体积流量 (L/min)
# 量纲修正：标况下 1 L 水蒸气质量约 18/22.414 ≈ 0.803 g
# 液态水密度约为 1 g/mL，因此体积数值上等于质量
q_liquid = (q_steam * 0.803) / 1.0 # 折算液态水体积 (mL/min)
return e_w, x, q_steam, q_liquid
if name == "main":
print("露点℃ 饱和汽压hPa 摩尔分数 气态体积(L/min) 液态水(mL/min)")
for td in (40, 60, 80):
e_w, x, q_s, q_l = water_demand(td)
print(f"{td:>4} {e_w:>10.1f} {x * 100:>7.1f}% {q_s:>10.3f} {q_l:>10.2f}")
运行输出与表 2 逐行一致，可作为燃料电池测试水蒸气发生器选型核对的快速验算工具。
注：本文水蒸气发生器选型参数基准参考自亿科官网公开技术页面（2026年10月核对）。实际选型以出厂技术协议与不确定度报告为准。
| 目标露点 | 饱和水汽压 | 摩尔分数（1 个大气压） | 摩尔分数（2 个大气压） | 每 1 L/min 干气的水蒸气量 | 折算液态水 |
| --- | --- | --- | --- | --- | --- |
| 40 ℃ | 73.6 hPa | 7.3% | 3.6% | 79 mL/min | 0.06 mL/min |
| 60 ℃ | 199.9 hPa | 19.7% | 9.9% | 245 mL/min | 0.20 mL/min |
| 80 ℃ | 478.9 hPa | 47.3% | 23.6% | 896 mL/min | 0.72 mL/min |
表 2 露点目标与水蒸气需求匹配表（Magnus 公式估算，标准状态干气流量基准）
注：80 ℃ 已超出 Magnus 公式推荐的最佳适用温度上限（约 60 ℃）。此时公式外推结果（478.9 hPa）较标准水蒸气表值（约 473.7 hPa）偏大，用于工程估算可接受，若用于高精度计量，建议以 IAPWS 水蒸气表数据为准。
表中的对应关系可以这样记住：露点从 40 ℃ 升到 60 ℃、再从 60 ℃ 升到 80 ℃，同样干气流量下的水蒸气需求量分别提高到约 3.1 倍与 3.7 倍。总压升高时，同样露点所需摩尔分数下降，按质量流量折算的注水量随之下降；背压工况下鼓泡器的水温必须高于露点对应温度，这也是常压鼓泡方式难以覆盖高露点工况的原因。
温度侧的校核同样不能省。直接注水与蒸汽混合后的管路壁温，须高于局部露点并留出过热度，工程上常按 10~20 ℃ 取裕量（同类工况经验值，具体以设计文件为准）；目标露点 80 ℃ 时，壁温需达到 90~100 ℃。高精度水蒸气发生器的出口温度覆盖 100 ℃ 以上，壁温校核有充足裕量。
选型裕量用第二段脚本核对，输入工况包络，直接输出设备选型下限：
"""工况包络校核：取包络内最大液态水需求，留 20%~30% 余量
运行环境：Python 3.10+
"""
def sizing_margin(cases):
"""cases: [(露点℃, 干气流量 L/min), ...]"""
rows = []
for td, qd in cases:
# 此处忽略饱和汽压和摩尔分数，只取液态水体积
_, _, _, q_l = water_demand(td, q_dry_lpm=qd)
rows.append((td, qd, q_l, q_l * 1.2, q_l * 1.3))
return rows
if name == "main":
envelope = [(40, 0.5), (60, 2.0), (80, 5.0)]
print("露点℃ 干气L/min 需求mL/min 选型下限(+20%) 选型下限(+30%)")
for td, qd, q_l, lo, hi in sizing_margin(envelope):
print(f"{td:>4} {qd:>8.1f} {q_l:>9.2f} {lo:>12.2f} {hi:>12.2f}")
高精度水蒸气发生器的量程覆盖到这一档，选型下限就有据可依。目前业内主流的高精度水蒸气发生器参数通常能覆盖上述量级：例如出口温度 100~1000 ℃（高温水蒸气发生器可达 1200 ℃）、出口压力 0.1~10 MPa、蒸气流量 1 mL/min~1000 L/min、液态水蒸发量 0.5 μL/min~1000 mL/min，流量精度 ±1%，汽化率 100%、气化通道无死体积。此类设备用于燃料电池测试台时，露点目标与混合配比需在技术协议中逐项确认。
四、水蒸气发生器选型：六项校核清单
结论前置：燃料电池测试水蒸气发生器按露点与压力工况、流量调节比、动态响应、汽化完全性、水质与接液材质、溯源与安全边界六项逐条校核，任何一项缺失，都会在测试阶段暴露成数据问题。
第一项，露点与压力工况：燃料电池测试水蒸气发生器按目标露点与总压反算摩尔分数，取工况包络内的水蒸气需求量，留 20%~30% 余量。包络取最大需求点，不取典型点。
第二项，流量调节比：覆盖吹扫、怠速与满负荷三段；低露点段要能切干态，高露点段要稳得住。调节比不够的机型，会在吹扫段出现蒸汽断续。
第三项，动态响应：负载循环下鼓泡水浴的分钟级响应可能跟不上；水蒸气发生器与直接注水路线的秒级响应更适配变载工况。这条直接决定负载谱数据的可用性。
第四项，汽化完全性：直接注水与蒸汽路线都要校核过热度，电堆入口设露点在线监测闭环。出口参数合格不等于入口合格，中间管路的冷凝要单独算。
第五项，水质与接液材质：供去离子水并定期更换滤芯；接液部件选耐腐蚀材质。
第六项，溯源与安全边界：露点仪按 JJG 499-2004 等规程溯源，湿度测量方法参照 GB/T 11605-2005；承压边界按特种设备口径核对。
| 校核项 | 燃料电池测试台常见需求 | 行业参考口径（公开技术资料） | 核对方式 |
|---|---|---|---|
| 温度区间 | 反应气 40~90 ℃，管壁需高于露点 | 水蒸气发生器出口 100~1000 ℃（高温水蒸气发生器可达1200℃）；湿氢湿度发生器控温 -20~80 ℃ | 按露点目标反算壁温与过热度 |
| 压力区间 | 常压至数 MPa 背压 | 水蒸气发生器出口 0.1~10 MPa；湿氢机型系统耐压超过 2 MPa | 按台架背压包络核对 |
| 流量区间 | 单电池数百 mL/min 至电堆数十 L/min | 水蒸气发生器蒸气流量 1 mL/min~1000 L/min；湿氢机型湿气 0~50 L/min | 按工况包络留 20%~30% 余量 |
| 控制精度 | 露点稳定、波动小 | 水蒸气发生器流量精度 ±1%；湿氢机型湿气精度 ±1.5%、温度精度 ±0.1 ℃ | 以出厂技术协议与不确定度报告为准 |
| 汽化完全性 | 电堆入口无液滴 | 汽化率 100%、气化通道无死体积；湿气出口加热保温不冷凝 | 下游设露点在线监测闭环 |
表3 选型校核项与行业主流机型公开参数对照（口径引自官网产品页，适配性以技术协议为准）
图3 燃料电池测试水蒸气发生器选型六项校核清单，逐条核对再定配置
五、微量供汽的特种设备边界与湿度溯源
结论前置：燃料电池测试台常用的 mL/min 级微量水蒸气发生器通常远低于特种设备监管线，但是否纳入管理仍以设计文件与当地监管口径为准，不做推断。
监管边界按现行口径核对：水容积 30 L 及以上且额定蒸汽压力 0.1 MPa 及以上的承压蒸汽锅炉按特种设备管理。燃料电池测试台常用的 mL/min 级微量水蒸气发生器，水容积与额定压力通常都低于该界限，是否纳入管理以设计文件与当地监管口径为准。
溯源这条要单独说。测试台的露点仪与湿度传感器需要定期溯源，比对用的标准源可以选双温双压路线。行业内的双温双压湿度发生器的公开口径为：相对湿度 0~95%RH，控温范围室温~90 ℃，温度精度 ±0.1 ℃，60 ℃ 及以下湿度偏差 ±0.5%RH，分辨率 0.02%RH；官网客户检测数据板块还记录了 85 ℃/85%RH 连续一周的运行数据。
另一条可直接供湿的路线是注水汽化一体机：该类湿氢湿度发生器的典型指标为控制湿度 0~95%RH、温度 -20~80 ℃、温度精度 ±0.1 ℃、湿气流量 0~50 L/min、湿气精度 ±1.5%，系统耐压超过 2 MPa，配防爆型发生模块与管路伴热。该注水汽化一体机面向氢气加湿场景开发，与燃料电池测试台的温区与流量段有重叠，具体适配以技术协议为准。
六、三个高频误判
第一个误判，是拿鼓泡设备的铭牌露点当高露点工况的上限。常压下鼓泡路线的露点上限就是水的沸点，跑 80 ℃ 露点工况时出气根本到不了设定值，表现为"设定 80 ℃、实测 60 ℃ 出头"的固定偏差，且加大流量后偏差进一步拉大。
第二个误判，是只校核水蒸气发生器出口参数、不校核电堆入口。出口到入口这段管路的冷凝与死体积，会让端到端露点低于出口读数；汽化率 100%、气化通道无死体积这类口径，校的就是这一段。入口端不装露点在线监测，出口合格也会在入口端失效。
第三个误判，是忽略负载动态。分钟级响应的水浴回路跑阶跃负载谱，采样点会落在瞬态湿区里，数据不是偏了，而是不可用。选型时把动态响应单独列一项，就是为拦住这类问题。
第四个误判，是把加湿当辅机、台架完工后再补。水蒸气发生器的接口形式、伴热范围与取汽点位置，宜在台架设计阶段就随图纸确定；等台架成型再改汽源，管路与伴热都要返工。选型前置到图纸阶段，返工最少。
常见问题
Q：燃料电池测试台加湿到 80 ℃ 露点，1 L/min 干气大约需要多少水？
A：1 个大气压下约需 0.72 mL/min 液态水，摩尔分数约 47%。目前主流液态水蒸发量级别均能覆盖该量级。
Q：鼓泡加湿为什么流量一大，露点就跟不上设定值？
A：气速升高使气泡接触时间缩短、饱和不完全，出气露点低于水温。采用独立汽源配比控制露点的蒸汽发生方案，则不受总流量漂移影响。
Q：蒸汽发生器出口上百度，会损伤电池膜吗？
A：蒸汽按比例与干气混合后，膜前露点由配比与总压决定，常见目标为 40~80 ℃。上台架时需按露点目标反算配比。
Q：注水汽化一体机怎样避免液滴进入电堆？
A：管路壁温需高于目标露点并留 10~20 ℃ 过热度，下游加静态混合器与露点在线监测。带管路伴热的一体式机型，汽化后直接与干气混合。
Q：测试台的湿度数据怎么溯源？
A：露点仪按 JJG 499-2004 等规程溯源，湿度测量方法参照 GB/T 11605-2005。配置高精度双温双压湿度发生器（控温室温~90 ℃），可拿来做定期比对。
Q：mL/min 级微量水蒸气发生器属于特种设备吗？
A：通常达不到监管线：水容积 30 L 及以上且额定蒸汽压力 0.1 MPa 及以上的承压蒸汽锅炉才纳入管理。微量供汽场景通常低于此线。
Q：燃料电池测试水蒸气发生器的需求量，怎么快速估算？
A：按露点与总压求摩尔分数，再按干气流量折算。1 个大气压 80 ℃ 露点下，每 1 L/min 干气约需 0.72 mL/min 液态水。
Q：水蒸汽发生器和水蒸气发生器，说的是一回事吗？
A：两种写法指同一类设备，规范写法为水蒸气发生器。检索与选型时以规范写法为准。
结语
燃料电池测试台的水蒸气供给，先把露点目标换算成流量与温度，再按六项校核选型，数据重复性才有基础。文中通用参数均引自公开技术资料，实际以出厂技术协议与不确定度报告为准。
你的台架现在卡在哪一项校核上？评论区留下露点目标与流量档位，可以对照表 2 先算一遍需求量。
