基于 YOLO26 的6类PCB缺陷智能检测系统（中英文双版）| 附完整源码与效果演示
引言
随着电子制造业的快速发展，印刷电路板（PCB）作为电子产品的核心组件，其质量直接关系到整个产品的性能和可靠性。传统的人工目检方式存在效率低、易疲劳、一致性差等问题，难以满足现代智能制造的需求。深度学习技术的兴起为PCB缺陷检测提供了全新的解决方案。
本文介绍的PCB缺陷检测系统基于YOLO26目标检测 算法 ，结合PyQt5图形界面框架，构建了一套完整的智能检测平台。该系统不仅能够自动识别多种PCB缺陷类型，还提供了友好的可视化操作界面，使非专业人员也能轻松上手使用。
背景意义
行业现状与挑战
PCB制造过程中会产生各种类型的缺陷，这些缺陷如果不及时发现和处理，将导致电子产品性能下降甚至完全失效。据统计，PCB缺陷是电子产品返工和报废的主要原因之一，给企业带来巨大的经济损失。
传统的人工检测方式面临以下挑战：
- 检测效率低：熟练工人每小时只能检测有限数量的PCB板
- 主观性强：不同检测人员的判断标准存在差异
- 视觉疲劳：长时间盯着显微镜或高清图像容易导致漏检
- 成本高：需要大量培训合格的检测人员
技术发展趋势
基于深度学习的自动化缺陷检测技术正在快速发展和普及。相比传统机器视觉方法，深度学习具有以下优势：
- 特征自动提取：无需人工设计复杂的特征提取算法
- 泛化能力强：能够适应不同批次、不同光照条件下的检测任务
- 持续优化：可以通过增量学习不断提升检测性能
项目视频展示
包含： 📦完整项目源码 📦 预训练 模型权重
🗂️数据集

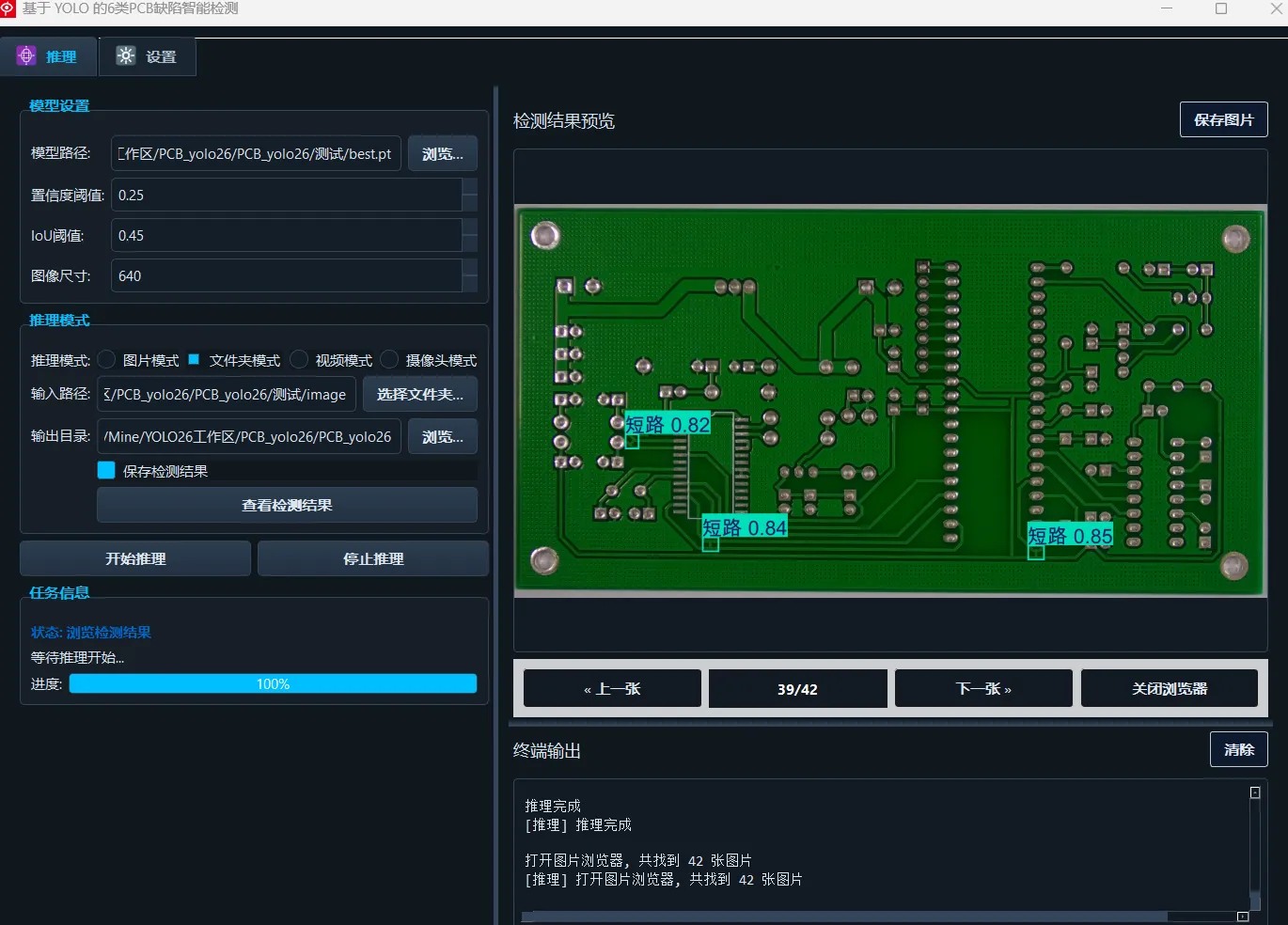

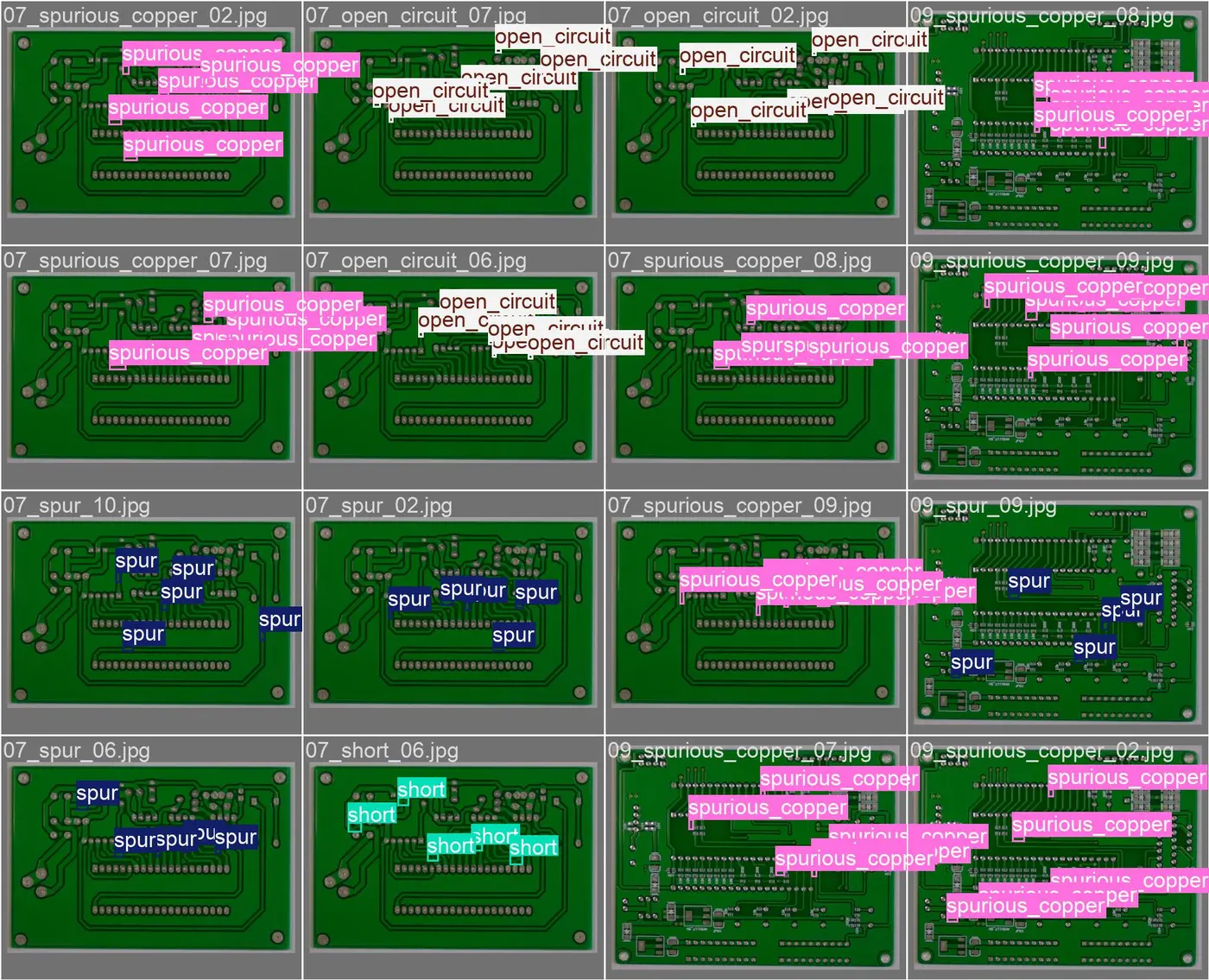

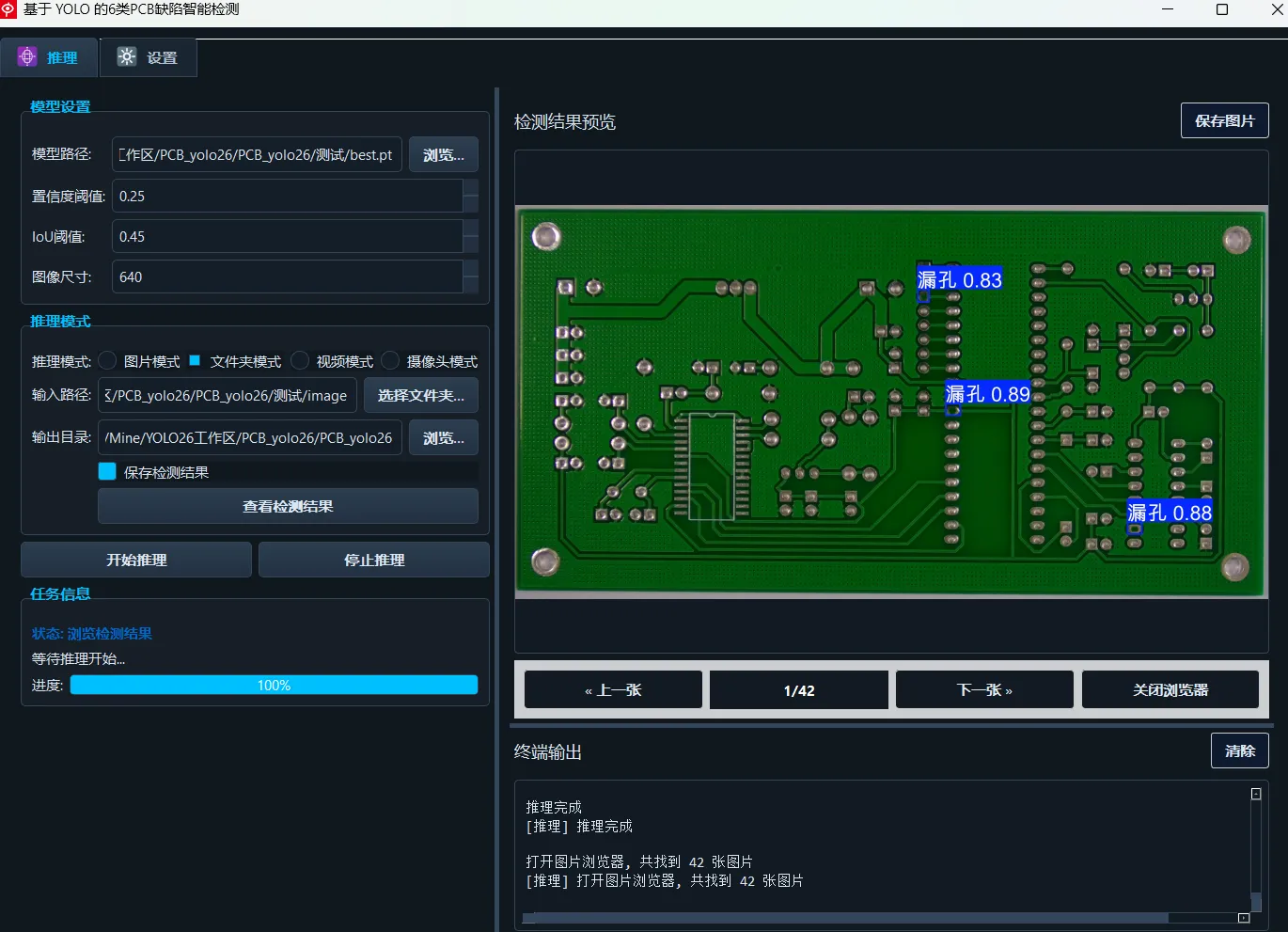

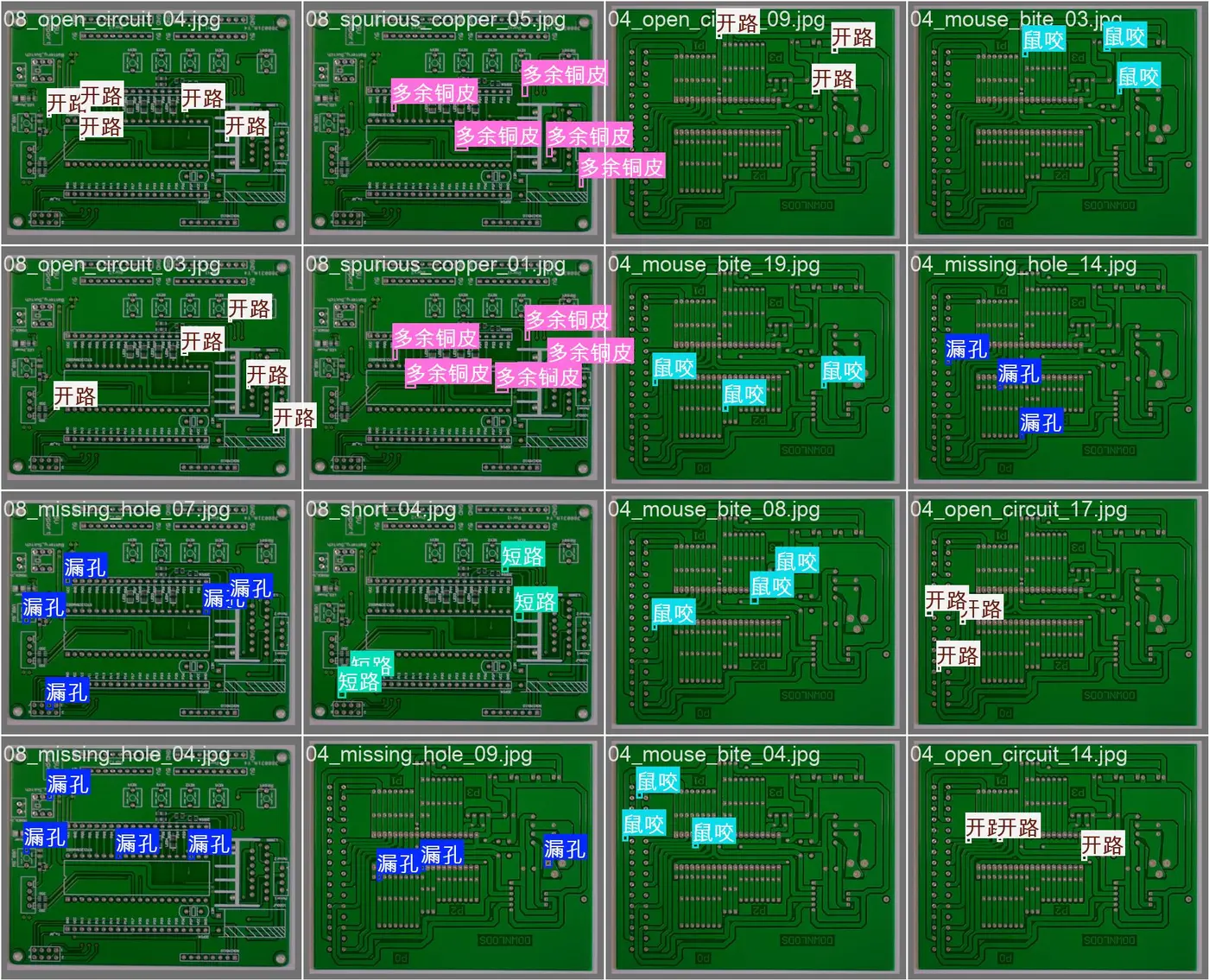

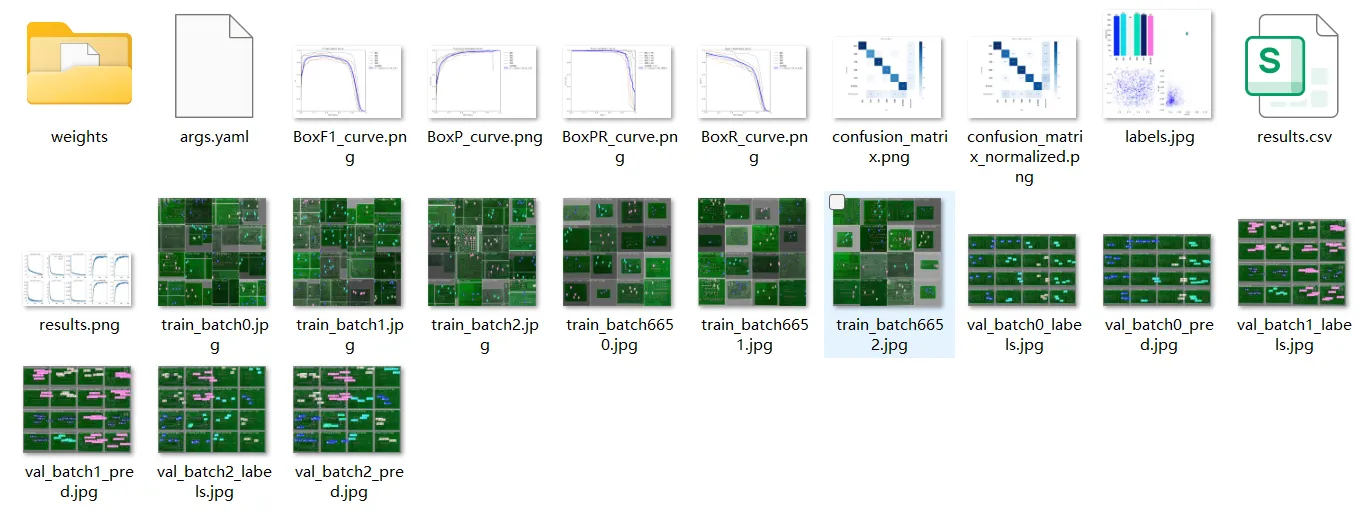

项目详细效果展示
数据集信息
本项目使用的数据集专门针对PCB缺陷检测任务构建，包含六种常见的PCB缺陷类型：
| 缺陷类别 | 英文名称 | 说明 |
|---|---|---|
| 漏孔 | Missing Hole | 应存在的通孔未钻出或镀铜不完整 |
| 鼠咬 | Mouse Bite | 导线边缘出现缺口或破损 |
| 开路 | Open Circuit | 导线断裂导致电路不通 |
| 短路 | Short | 不应连接的导线之间发生连接 |
| 毛刺 | Spur | 导线上出现多余的细小铜丝 |
| 多余铜 | Spurious Copper | 板面出现不应存在的铜残留 |
数据集采用标准的YOLO格式进行标注，每个图像对应一个同名的txt标注文件，标注格式为：类别ID 中心点x坐标 中心点y坐标 宽度 高度，所有坐标均经过归一化处理。
数据集配置文件（data.yaml）结构如下：
path: 数据集根目录路径
train: images/train # 训练集图像路径
val: images/val # 验证集图像路径
nc: 6 # 缺陷类别数量
names: ["missing_hole", "mouse_bite", "open_circuit", "short", "spur", "spurious_copper"]
数据集按照典型的训练集/验证集划分策略进行组织，确保模型训练的有效性和泛化能力。
本项目主要工作
系统 架构 设计
本系统采用模块化设计理念，整体架构分为数据层、算法层、应用层和展示层四个层次：
flowchart TD
node0[数据层]
node1[算法层]
node2[应用层]
node3[展示层]
node4[PyQt5图形界面]
node5[可视化结果展示]
node6[训练过程监控]
node7[模型训练模块]
node8[缺陷推理模块]
node9[数据集管理模块]
node10[参数配置模块]
node11[YOLO目标检测网络]
node12[数据增强算法]
node13[后处理NMS算法]
node14[PCB缺陷图像数据集]
node15[YOLO格式标注文件]
node16[训练配置文件]
node0 --> node1
node1 --> node2
node2 --> node3
node3 --> node4
node4 --> node5
node5 --> node6
node6 --> node7
node7 --> node8
node8 --> node9
node9 --> node10
node10 --> node11
node11 --> node12
node12 --> node13
node13 --> node14
node14 --> node15
node15 --> node16
核心功能模块
智能训练模块
- 支持自定义数据集路径配置
- 提供多种YOLO预训练模型选择（YOLOv8n/s/m/l/x）
- 实时显示训练日志和性能指标
- 自动保存最优模型权重
缺陷检测模块
- 支持单张图像批量检测
- 支持视频流实时检测
- 检测结果可视化标注
- 置信度阈值动态调节
数据集管理模块
- 数据集格式验证
- 训练集/验证集比例调整
- 数据增强预览
系统配置模块
- 模型参数配置
- 训练超参数设置
- 硬件加速选项（CUDA/CPU）
国内外研究现状
国外研究进展
在PCB缺陷检测领域，国外研究起步较早，技术相对成熟。主要研究方向包括：
传统机器视觉方法：早期研究主要依赖图像处理技术，如边缘检测、形态学操作、模板匹配等。这类方法对特定类型的缺陷效果较好，但泛化能力有限。
深度学习方法：随着卷积神经网络（CNN）的发展，基于深度学习的方法逐渐成为主流。Faster R-CNN、SSD、YOLO等目标检测算法被广泛应用于PCB缺陷检测任务。
工业应用：部分国际领先的PCB制造商已经开始部署基于AI的自动光学检测（AOI）系统，实现了生产线上的实时缺陷检测。
国内研究进展
国内在PCB缺陷检测领域的研究近年来发展迅速：
学术研究：国内高校和研究机构在缺陷检测算法优化、小目标检测、轻量化模型等方面取得了显著成果。
产业应用：随着智能制造政策的推动，越来越多的国内PCB企业开始引入AI检测技术，提升产品质量和生产效率。
技术挑战：国内研究仍面临一些挑战，如小样本学习、复杂背景下的缺陷识别、检测速度优化等。
技术对比分析
| 检测方法 | 准确率 | 速度 | 部署难度 | 适用场景 |
|---|---|---|---|---|
| 传统AOI | 中等 | 快 | 低 | 规则缺陷 |
| Faster R-CNN | 高 | 慢 | 中 | 高精度需求 |
| SSD | 较高 | 较快 | 中 | 平衡需求 |
| YOLO | 较高 | 很快 | 低 | 实时检测 |
本项目选择YOLO系列算法作为核心检测框架，主要基于其在速度和精度之间取得的良好平衡，以及对工业部署的友好性。
快速开始-部署指南
环境要求
- 操作系统：Windows 10/11、Linux、macOS
- Python版本：Python 3.8+
- 硬件要求：支持CUDA的NVIDIA显卡（推荐）或CPU
安装步骤
1. 克隆项目代码
将项目代码下载到本地工作目录。
2. 安装依赖库
pip install torch torchvision ultralytics PyQt5 opencv-python numpy matplotlib
对于CPU-only环境，使用以下命令安装 PyTorch ：
pip install torch torchvision --index-url https://download.pytorch.org/whl/cpu
3. 准备数据集
按照YOLO格式组织数据集目录结构：
datayolo/
├── images/
│ ├── train/ # 训练集图像
│ └── val/ # 验证集图像
├── labels/
│ ├── train/ # 训练集标注
│ └── val/ # 验证集标注
└── data.yaml # 数据集配置文件
4. 启动程序
运行启动脚本：
python start.py
程序启动后将显示启动画面，随后进入主界面。
使用流程
不包含训练，已经训练
缺陷检测
- 在主界面选择"检测"选项卡
- 加载训练好的模型权重
- 选择待检测的图像或视频
查看检测结果和可视化标注
技术亮点
1. 图形化操作界面
系统基于PyQt5框架开发了直观易用的 图形界面 ，主要特点包括：
- 科技风格主题：采用深色主题设计，减少视觉疲劳
- 多标签页布局：训练、检测、设置等功能分区明确
- 实时日志显示：终端输出实时重定向到界面显示
- 启动画面：程序加载时显示优雅的启动动画
2. 多线程 架构
为避免界面卡顿，系统采用多线程设计：
- 训练工作线程：模型训练在独立线程中执行
- 推理工作线程：检测任务异步处理
- UI更新线程：界面刷新与后台任务分离
3. 完善的异常处理
系统内置了全面的错误管理机制：
- 全局异常捕获：防止程序意外崩溃
- 友好错误提示：将技术错误转换为用户可理解的信息
- 自动恢复机制：关键操作失败时提供恢复建议
4. 灵活的配置系统
支持多种方式配置系统参数：
- 界面配置：通过图形界面调整常用参数
- 配置文件：YAML格式配置文件支持高级设置
- 命令行参数：支持脚本化批量操作
5. 模型优化策略
针对PCB缺陷检测任务特点，实施了多项优化：
- 数据增强：Mosaic、MixUp等增强技术提升模型泛化能力
- 多尺度训练：适应不同尺寸的PCB图像
- 模型剪枝：支持轻量化模型部署到边缘设备
总结
本文介绍了一套完整的基于YOLO的PCB缺陷智能检测系统。该系统通过深度学习技术实现了对六种常见PCB缺陷的自动识别，具有以下特点：
高精度检测：基于YOLO目标检测算法，在保持较高检测速度的同时实现了良好的检测精度。
易用性强：图形化界面设计使非专业人员也能快速上手，降低了技术门槛。
扩展性好：模块化架构便于后续功能扩展和算法升级。
部署灵活：支持GPU加速和CPU运行，适应不同硬件环境。
未来工作方向包括：
- 引入更先进的YOLO版本（如YOLOv9、YOLOv10）进一步提升性能
- 开发移动端应用，支持现场实时检测
- 构建缺陷数据库，实现知识积累和共享
- 集成到智能制造MES系统，实现全流程质量管控
本系统的成功实施为PCB制造企业的智能化转型提供了可行的技术方案，具有重要的应用价值和推广意义。
