UNIHH-IOT：赋能工业数字化转型的轻量级高性能物联网平台

连接工业全要素 · 激活边缘新动能 · 赋能数字新制造

在工业 4.0 与数字化转型浪潮下，UNIHH-IOT 致力于打破 IT 与 OT 的数据壁垒，颠覆传统工业数采平台“架构臃肿、资源吞噬、驱动耦合、只采不控”的行业痛点。前后端代码现已全面开源，为制造业企业、系统集成商及广大开发者提供开箱即用、稳定可靠的企业级物联网底座。

项目仓库

Gitee-欢迎在项目右上角点亮一颗 Star
Github-欢迎在项目右上角点亮一颗 Star

1. 行业背景与核心定位：赋能智能制造新时代

当前，制造业数字化转型正步入深水区。设备互联互通、数据实时汇聚与智能反向控制，已成为企业打造透明工厂、提升 OEE、实现柔性生产的关键基础设施。

然而，市面上的传统工控与物联网方案往往让企业和开发者陷入两难：

重型平台部署门槛高：依赖重度云原生全家桶，动辄数 GB 内存起步，难以在边缘端工控机或资源受限场景下常驻；
单体架构稳定性脆弱：传统平台常通过 JVM 类加载器动态挂载驱动，一旦某个第三方设备协议异常崩溃，便引发全平台级联宕机；
控制链路断层：多数平台仅停留在“单向数据采集”阶段，面对半双工工业总线（如 RS485）的反向控制指令下发，极易出现粘包乱序与时序错帧；
人机交互陈旧：许多工业级系统前端交互落后、二次开发难度大，难以满足现代化工业看板与精细化资产运维的需求。

UNIHH-IOT 的诞生，正是为了颠覆这一现状！
平台创新性地采用“分布式独立微服务驱动 + 工业级 MQTT 消息总线 + 现代 Vue 3 全栈”架构，实现极轻量、高可靠、全链路可读可写的跨越式体验，全面赋能智能制造场景。

2. 核心价值矩阵：全方位赋能业务场景

+-----------------------------------------------------------------------------------+
|                            UNIHH-IOT 工业全场景赋能矩阵                           |
+--------------------+------------------------------+-------------------------------+
|    针对制造企业    |      针对系统集成商/方案商   |       针对开发者/研发团队     |
+--------------------+------------------------------+-------------------------------+
| • 打通IT/OT数据孤岛 | • 极速交付 SCADA/MES 数采底座 | • 标准物模型抽象，二次开发极简|
| • 实时监测设备工况 | • 统一异构设备协议接入标准   | • 驱动底座开箱即用，拒绝重复造轮子 |
| • 设备全生命周期追踪 | • 边缘工控机低成本常驻运行   | • 前后端架构分层清晰，学习曲线平缓 |
+--------------------+------------------------------+-------------------------------+

3. 界面实景一览：现代化的工业级视觉与交互

系统前端基于 Vue 3 + Element Plus + Vite + ECharts 打造，提供开箱即用的专业工业控制台。以下为系统真实运行效果：

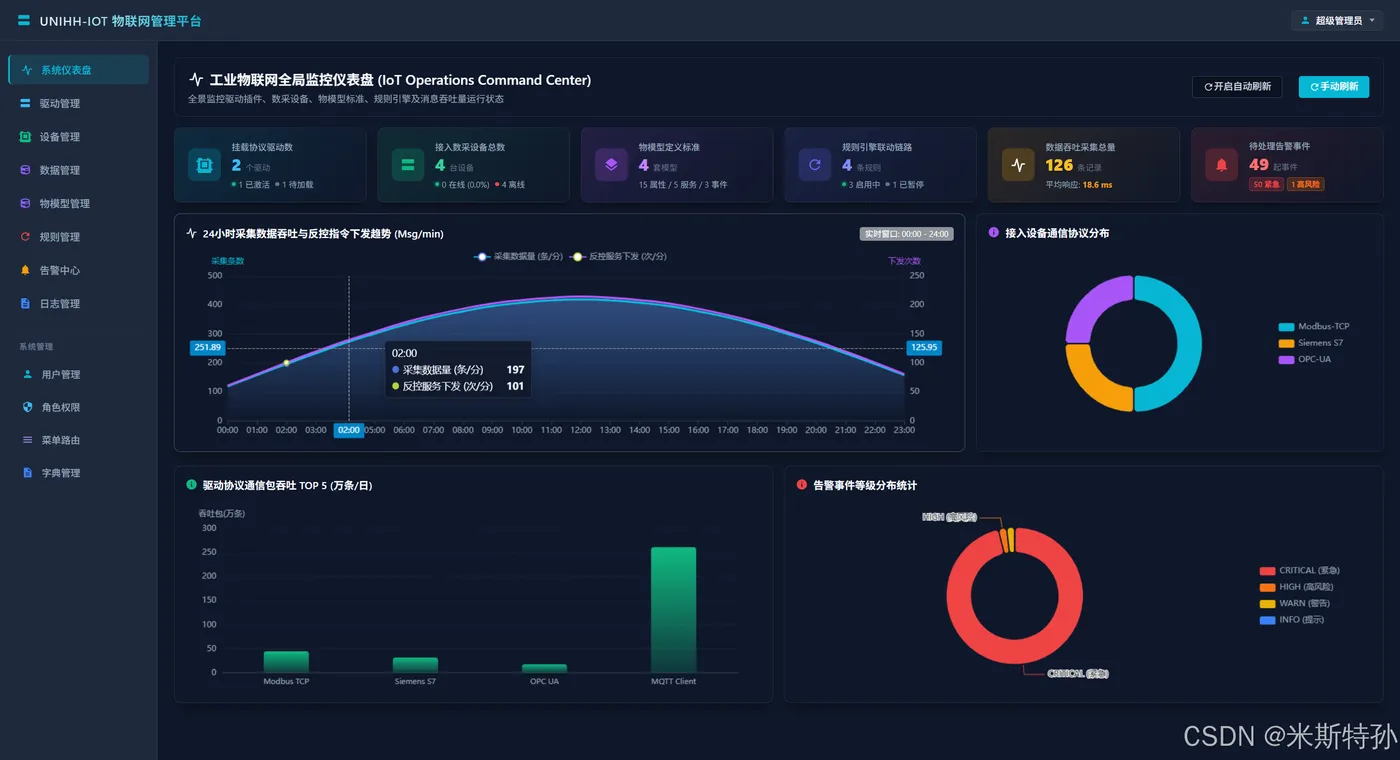

3.1 数字化监控大盘

全景呈现设备在线率、驱动健康度、实时数采吞吐与告警态势：
在这里插入图片描述

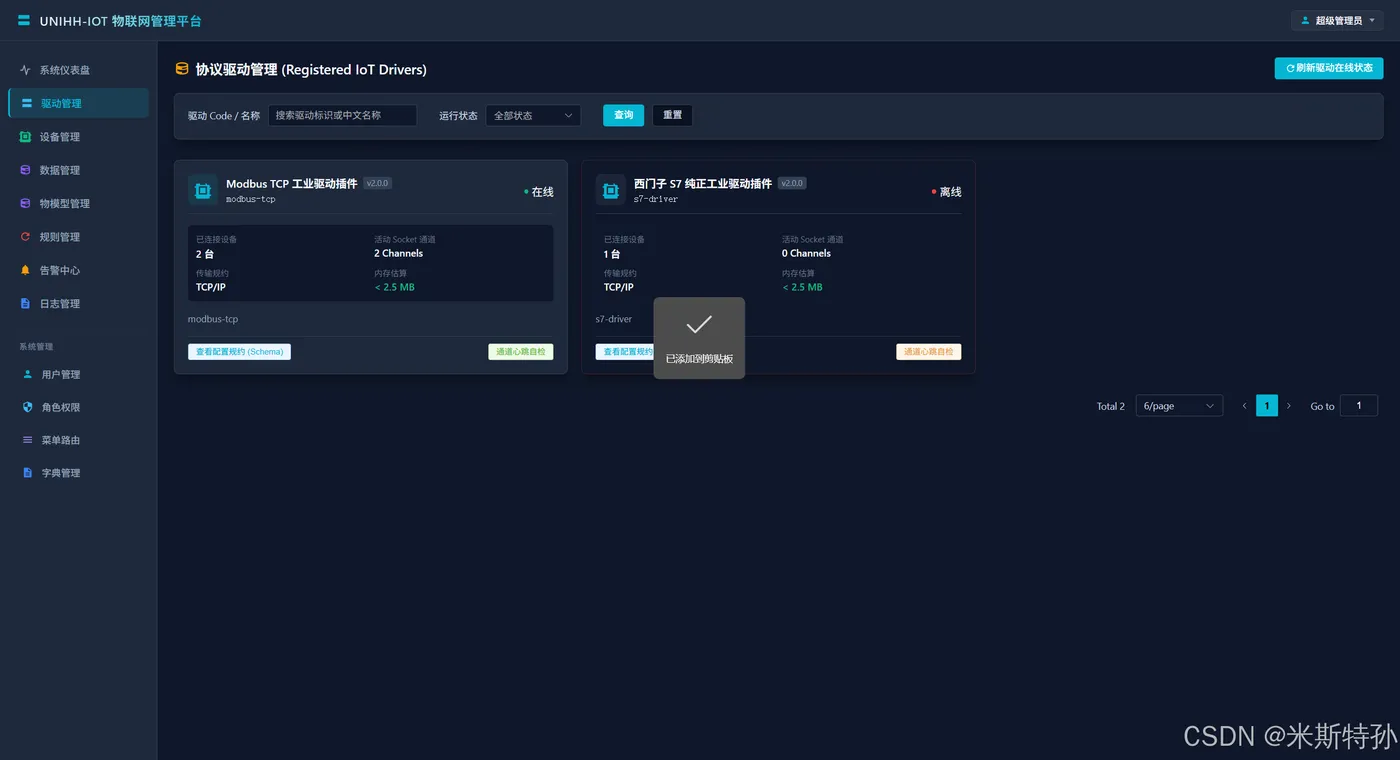

3.2 协议驱动管理与毫秒级通道自检 (Ping)

直观呈现驱动运行容器、内存状态与活跃通道，支持一键发起链路 RTT 延迟探测：
在这里插入图片描述

3.3 物理设备台账与连接管理

全生命周期管理现场 PLC、智能仪表与采集网关通信参数：
在这里插入图片描述

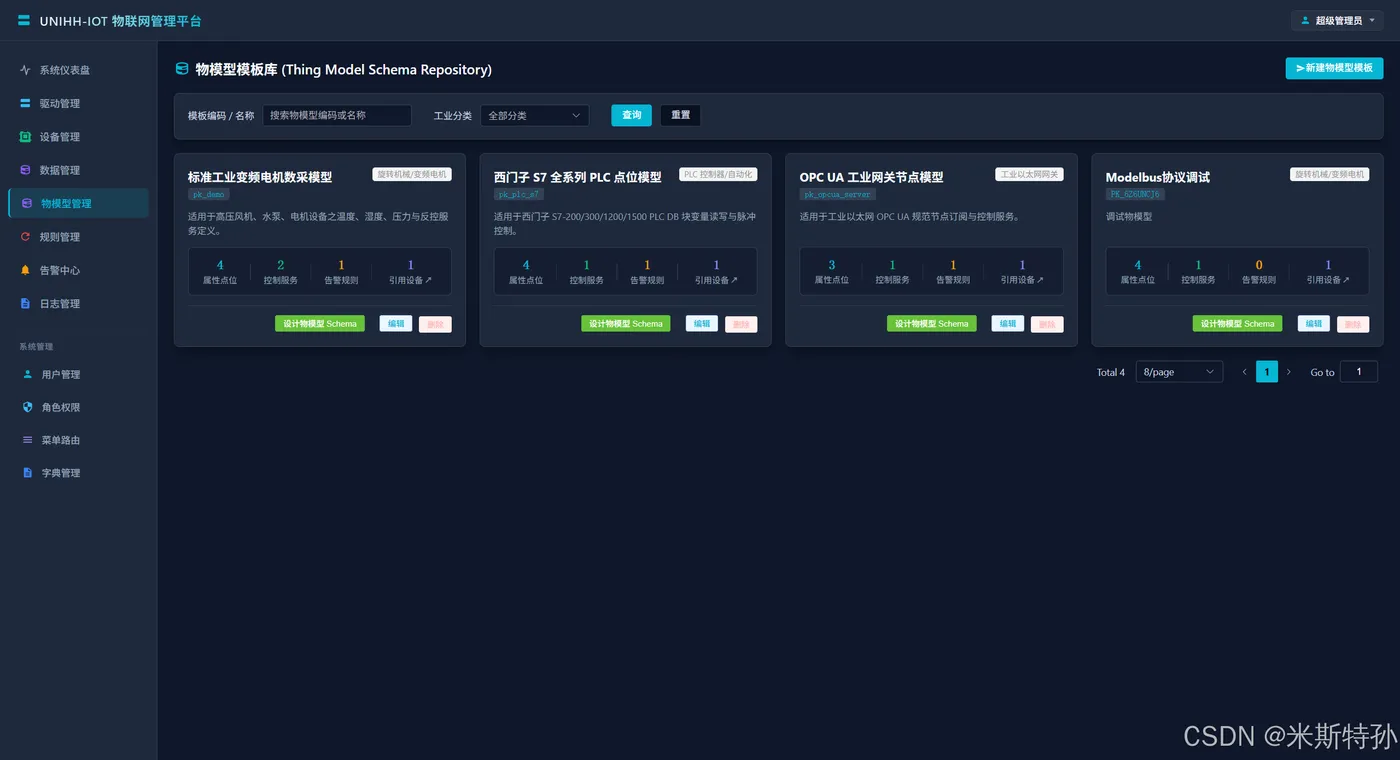

3.4 统一物模型建模与点位绑定

支持属性（Property）、服务（Service）、事件（Event）标准化定义与寄存器动态映射：
在这里插入图片描述

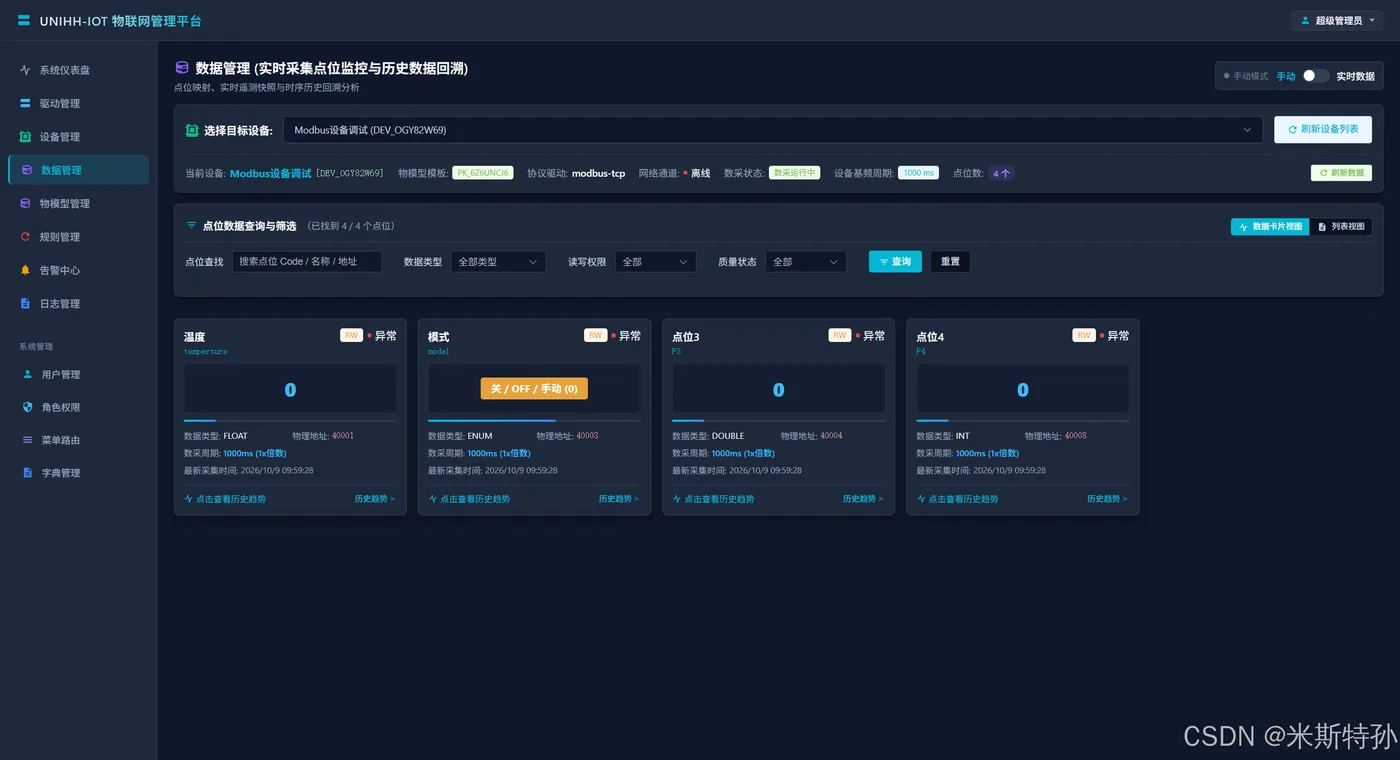

3.5 实时数据流监控与点位快照

毫秒级查看测点当前工程值、数据品质（Quality）与历史采集快照：
在这里插入图片描述

3.6 规则计算与智能告警联动

灵活设定阈值判断规则与报警联动动作，实现故障秒级预警：
在这里插入图片描述

4. 颠覆传统的四大硬核技术优势

4.1 颠覆传统单体：分布式微服务驱动沙箱

南向协议驱动（Modbus、西门子 S7、OPC UA 等）全部以独立微服务进程形态运行：

故障零扩散：单驱动发生死锁、网络超时或内存泄漏，仅自身重启，主平台与其它协议持续稳定运行；
资源按需调配：现场用什么协议就启动什么驱动，告别资源浪费；
全生命周期托管：基于 EMQX MQTT 总线，驱动启动自动完成上线自注册、配置热更新、心跳保活与 LWT 掉线遗嘱广播。

4.2 颠覆“只采不控”：全链路双向读写与通道级公平锁

双向赋能：兼具高并发点位轮询采集（Read/Decode）与北向控制指令毫秒级下发（Write/Encode）；
通道公平互斥锁 (getChannelLock)：专门针对现场 RS485 半双工总线与单会话 TCP 通信设计，自动实现采集与反写串行化，彻底消除指令粘包与乱序错帧。

4.3 颠覆臃肿资源消耗：极致低内存与边缘原生设计

采用零拷贝、对象池重用与基本数据类型优先策略，大幅削减垃圾回收停顿；
平台经过极致堆内存调优，核心业务服务堆内存仅需 64MB ~ 128MB，单协议驱动仅需 32MB ~ 64MB，搭配 SerialGC，可在百元级树莓派或低配工控机上全天候稳定常驻。

4.4 颠覆繁琐开发：3 步交付全新工业协议驱动

内置高封装的 unihh-protocol 驱动底座，开发者只需继承基类，专注于业务报文编解码，无需编写任何 MQTT 连接、心跳与重试样板代码：

@Component
@IoTDriver(code = "custom-protocol", name = "自定义协议驱动", version = "1.0.0")
public class CustomDriverPlugin extends AbstractDriverPlugin {


    @Override
    public boolean openConnection(DeviceConfig config) throws Exception {

        // 与现场设备建立长连接
        return true;
    }

    @Override
    public ParsedPayload readPoints(DeviceConfig config, List<ThingModel.PropertySpec> points) throws Exception {

        ParsedPayload payload = new ParsedPayload();
        // 采集数据填充：payload.addPoint(pointCode, value, quality, timestamp);
        return payload;
    }

    @Override
    public boolean writePoint(DeviceConfig config, String pointCode, String address, Object value, String dataType) throws Exception {

        // 响应反控指令，向物理设备寄存器精准回写
        return true;
    }
}

5. 整体架构与技术选型

5.1 整体分层架构

+-----------------------------------------------------------------------------------+
|                            物理设备与现场工业总线 (物理层)                        |
|       Modbus PLC/仪表  |  西门子 S7-200/300/1200/1500  |  OPC UA Server / SCADA   |
+----------------------------------------+------------------------------------------+
                                         | 物理网络 (TCP/IP / 串口 RS485)
                                         v
+-----------------------------------------------------------------------------------+
|                        分布式独立协议驱动服务 (南向驱动层)                        |
|   [Modbus 驱动 :28011]   |   [西门子 S7 驱动 :28012]   |   [OPC UA 驱动 :28013]   |
|   继承 AbstractDriverPlugin 基类，由 BaseDriverMqttManager 自动托管 MQTT 总线通信 |
+----------------------------------------+------------------------------------------+
                                         | EMQX MQTT 总线 (数据上报 / 心跳 / 遗嘱 / 反控)
                                         v
+-----------------------------------------------------------------------------------+
|                           核心工业消息总线 (消息层)                               |
|                  EMQX Broker 集群  <=======>  Redis 缓存 / 在线状态               |
+----------------------------------------+------------------------------------------+
                                         | 共享订阅 / 专属主题广播
                                         v
+-----------------------------------------------------------------------------------+
|                         核心业务微服务群 (应用与平台层)                           |
|  [统一网关 unihh-gateway :28000]                                                  |
|       |-- REST/JWT 路由与鉴权 --> [管理中心 unihh-admin :28001] (物模型/设备/驱动管理) |
|       `-- REST/数据流转发 ------> [数据中心 unihh-data :28002] (规则引擎/数据入库) |
+----------------------------------------+------------------------------------------+
                                         | 策略路由 (StorageEngineRouter)
                                         v
+-----------------------------------------------------------------------------------+
|                             多形式持久化存储 (存储层)                             |
|    TDengine (时序)  |  TimescaleDB / InfluxDB  |  MySQL 8.0 (业务)  |  Redis 缓存 |
+-----------------------------------------------------------------------------------+

5.2 技术栈与核心微服务一览

前端平台：Vue 3.4、Vite 5、Element Plus、ECharts、Axios
后端框架：Java 8 / 17、Spring Boot 2.7.x、Maven 多模块
消息总线：EMQX 5.x（MQTT 5.0 协议标准）
混合持久化：TDengine 3.x（海量时序数采）、MySQL 8.0（业务资产配置）、Redis（高频状态缓存）

服务模块	角色类型	默认端口	职责定位
`unihh-gateway`	统一网关	`28000`	统一请求路由分发、CORS 跨域安全处理、JWT 鉴权拦截
`unihh-admin`	管理中心	`28001`	设备资产台账、物模型动态定义、驱动全生命周期、反向控制指令下发
`unihh-data`	数据中心	`28002`	工业点位数据清洗校准、规则引擎计算、告警触发、存储策略分流
`unihh-driver-modbus`	协议驱动	`28011`	Modbus TCP/RTU 协议独立驱动，多从站轮询采集与寄存器反写
`unihh-driver-s7`	协议驱动	`28012`	西门子 S7-200/300/1200/1500 PLC 驱动，DB 块及各存储区读写
`unihh-driver-opcua`	协议驱动	`28013`	OPC UA 协议驱动，NodeId 点位订阅与方法调用
`unihh-frontend`	前端控制台	`5173`	Vue 3 工业大屏与全功能运营管理界面

6. 3 分钟极速上手体验

第一步：一键启动 EMQX 工业消息总线

平台官方提供预置好鉴权配置的专用 Docker 镜像：

docker run -d --name unihh-emqx \
  -p 1883:1883 \
  -p 8083:8083 \
  -p 8084:8084 \
  -p 8883:8883 \
  -p 18083:18083 \
  registry.cn-shenzhen.aliyuncs.com/deversun/unihh-emqx:v20261009

第二步：导入数据库脚本

在 MySQL 8.0 中创建数据库 unihh_iot；
执行业务初始化脚本：db/unihh_iot.sql；
(可选) 若需启用高性能时序存储，执行：db/tdengine_schema.sql。

第三步：按序启动微服务

在开发环境或终端中依次启动核心服务：

启动统一网关：unihh-gateway (:28000)
启动管理中心：unihh-admin (:28001)
启动数据中心：unihh-data (:28002)
启动所需驱动：如 unihh-driver-modbus (:28011)

第四步：启动前端控制台

cd unihh-frontend
npm install    # 或 pnpm install
npm run dev

浏览器访问 http://localhost:5173 即可进入系统。

第五步：默认访问清单

系统入口	访问地址	用户名	默认密码
UNIHH-IOT 平台管理端	`http://localhost:5173`	`admin`	`unihhiot`
EMQX Dashboard 控制台	`http://localhost:18083`	`admin`	`public`
MQTT 内部总线认证	`tcp://localhost:1883`	`unihh`	`unihh`

7. 典型赋能落地场景

🏭 智慧车间与数字工厂：作为企业 SCADA / MES 的实时数据底座，打通注塑机、机床、PLC 与各类仪表的双向数据链路。
🖥️ 边缘智能软网关：运行在工控机、树莓派等边缘设备上，实现“就地采集、边缘计算、断网暂存、反控执行”。
⚡ 智慧能耗与动环监控系统：对园区配电回路、温湿度、UPS、精密空调的高频采集与时序分析。
📦 装备制造设备远程运维：设备出厂自带联网中台，实现设备运行工况实时透传与远程故障诊断。

8. 开源协议与社区生态

本项目严格遵循商业友好的 Apache License 2.0开源协议，支持个人及企业用户免费商用、自由修改与分发。

💡 期待您的加入：欢迎在 Issue 中反馈现场遇到的工业协议与设备兼容性场景；
🚀 共建协议生态：欢迎提交 Pull Request，一起扩充 BACnet、DL/T 645、三菱 MC、欧姆龙 FINS 等更多南向驱动插件；
⭐ 支持开源：如果您觉得本项目对您的工作、项目或学习有所帮助，欢迎在项目右上角点亮一颗 Star！
