引言

随着城市化进程的加快，高层建筑和大型基础设施的建设数量不断增加，建筑物的安全检测与维护成为了一个重要的社会问题。外墙裂缝是建筑物结构安全的重要隐患，及时发现和评估裂缝状况对于保障建筑安全具有重要意义。传统的人工检测方法存在效率低、成本高、主观性强等问题，难以满足大规模建筑检测的需求。

近年来，深度学习技术在 计算机视觉 领域取得了突破性进展，目标检测算法在缺陷检测方面展现出巨大潜力。YOLO（You Only Look Once）系列算法以其快速、准确的特点，在实时目标检测领域得到了广泛应用。本文介绍了一个基于YOLO的外墙裂缝检测识别系统，该系统结合了先进的深度学习技术和友好的用户界面，实现了对外墙裂缝的自动化检测与识别。

背景意义

建筑安全检测的重要性

建筑物外墙裂缝是结构损伤的重要表现形式，可能由多种因素引起，包括温度变化、材料老化、结构变形、地基沉降等。如果裂缝得不到及时发现和处理，可能会导致更严重的结构问题，甚至威胁到人们的生命财产安全。因此，建立高效、准确的裂缝检测系统具有重要的现实意义。

传统检测方法的局限性

传统的外墙裂缝检测主要依赖人工目视检查，这种方法存在以下局限性：

1. 效率低下：人工检测需要大量时间和人力，难以满足大规模检测需求
2. 主观性强：检测结果受检测人员经验、疲劳程度等因素影响较大
3. 安全风险：高空作业存在安全隐患，检测人员面临坠落风险
4. 成本高昂：需要专业设备和人员，检测成本较高
5. 数据难以保存：检测结果难以数字化存储和长期追踪

深度学习技术的优势

基于深度学习的自动化检测技术能够有效克服传统方法的局限性：

1. 高效快速：能够在短时间内处理大量图像数据
2. 客观准确：基于数据驱动的检测方法，结果更加客观
3. 安全可靠：可通过无人机等设备进行远程检测，降低安全风险
4. 成本较低：一次性投入后，长期使用成本较低
5. 数据数字化：检测结果易于存储、分析和追溯

项目视频展示

https://www.bilibili.com/video/BV1aWw2zgELP/

包含： 📦完整项目源码 📦 预训练 模型权重

🗂️数据集

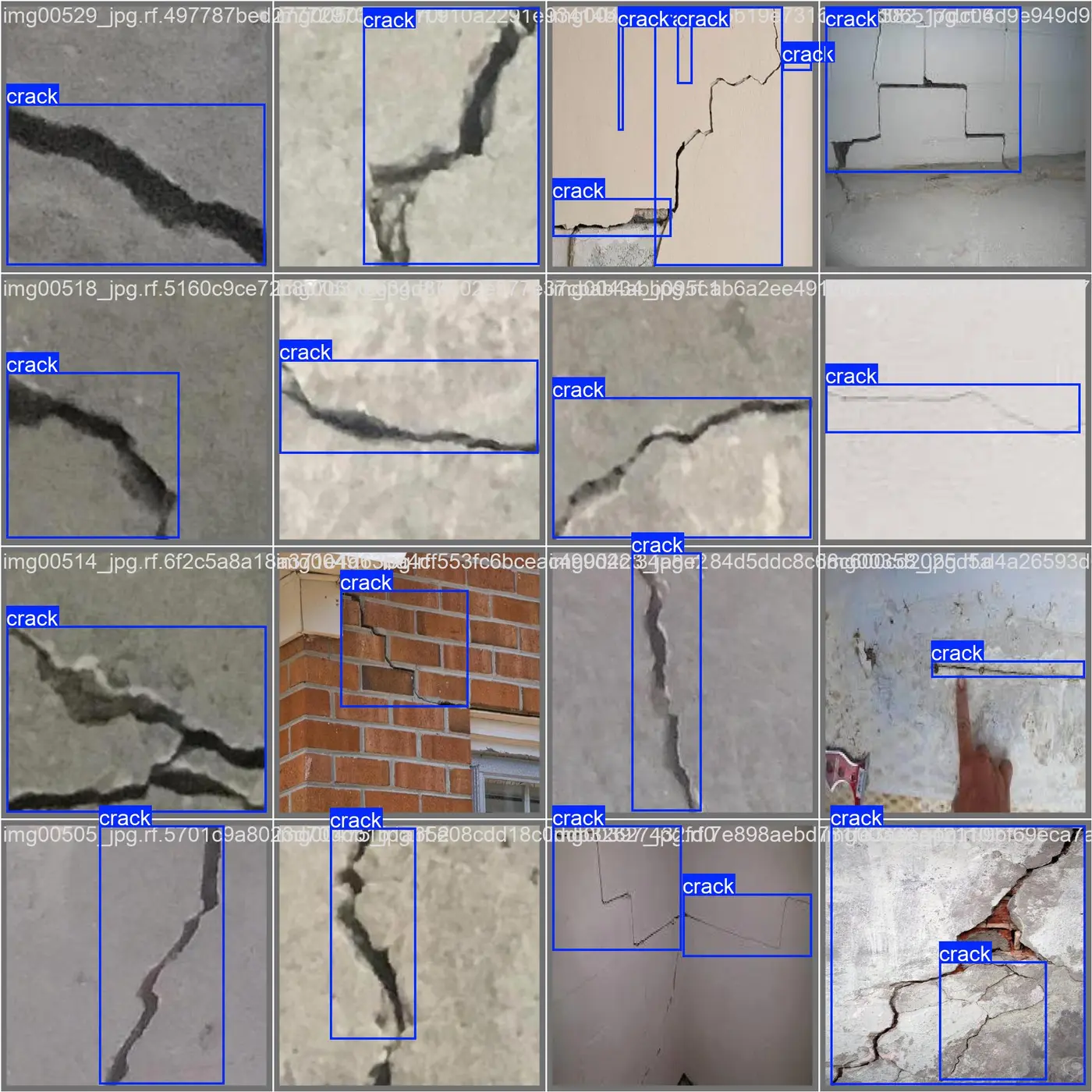

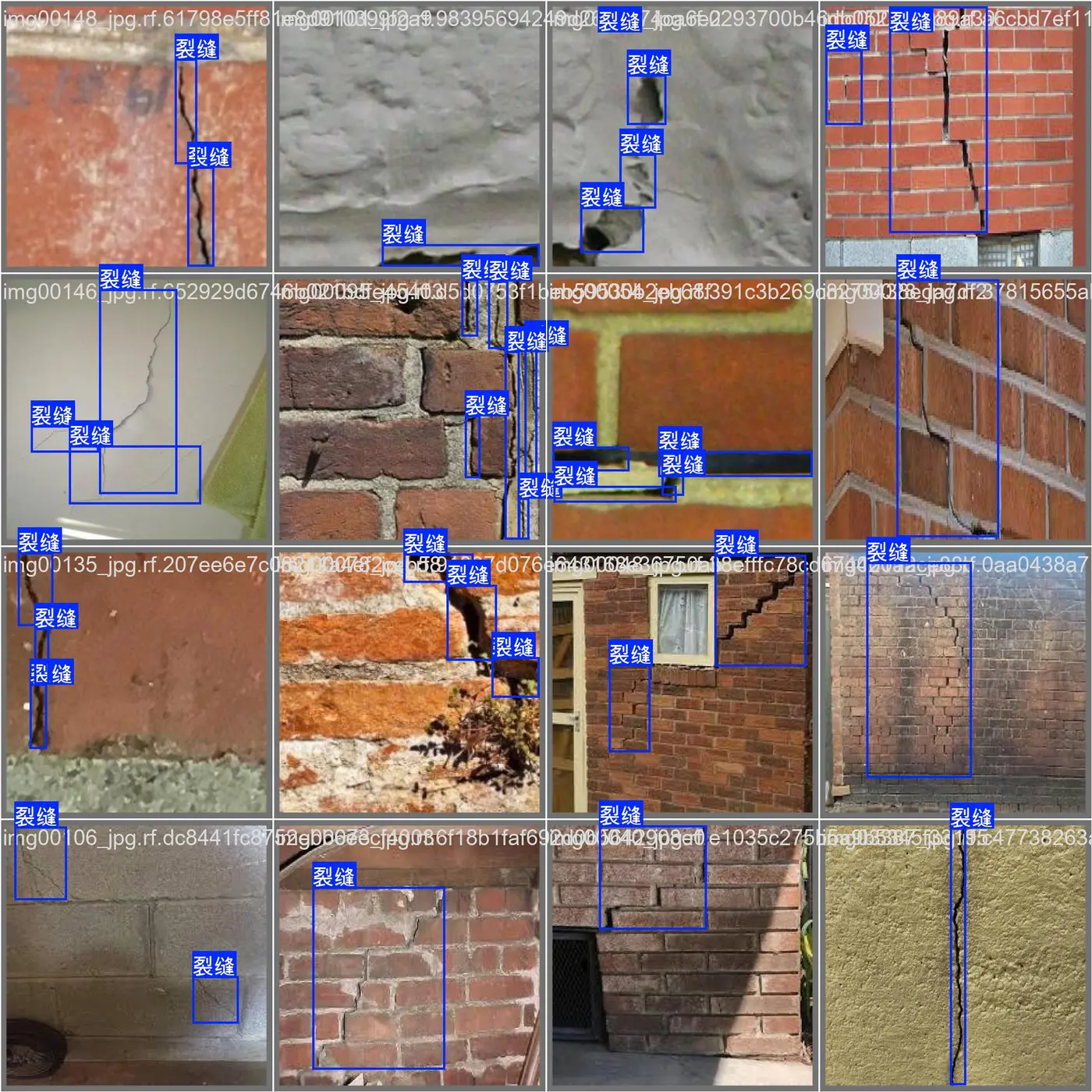

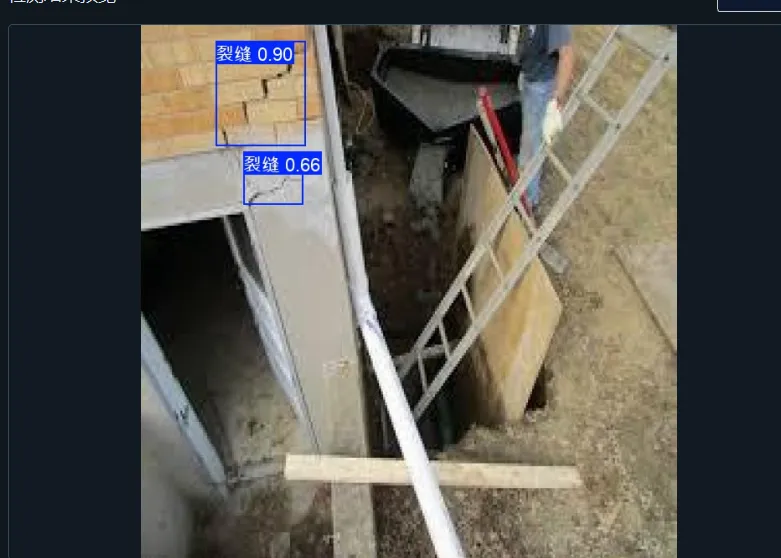

项目详细效果展示

数据集信息

本系统使用的外墙裂缝数据集经过精心标注和整理，数据集配置文件位于main/datasets/data.yaml，具体配置如下：

path: main/datasets
train: train/images
val: valid/images
test: test/images

nc: 1
names: ['裂缝']

数据集结构

数据集采用标准的YOLO格式组织，包含以下三个部分：

• 训练集：用于模型训练，包含大量标注的裂缝图像
• 验证集：用于模型验证和参数调优
• 测试集：用于最终模型性能评估

数据特点

1. 单类别检测：专注于裂缝这一类别的检测任务
2. 多样化场景：包含不同光照、角度、背景的裂缝图像
3. 高质量标注：采用专业的标注工具进行精确标注
4. 标准化格式：遵循YOLO标准数据格式，便于模型训练

数据预处理

在训练前，对数据集进行了以下预处理操作：

1. 图像增强：通过旋转、翻转、缩放等操作增加数据多样性
2. 归一化处理：对图像像素值进行标准化处理
3. 尺寸调整：统一调整图像尺寸以适应模型输入要求
4. 标签转换：将标注信息转换为YOLO格式的标签文件

本项目主要工作

本项目基于YOLOv8算法构建了完整的外墙裂缝检测系统，主要工作包括以下几个方面：

1. 系统架构设计

系统采用模块化设计，主要包含以下模块：

flowchart TD
    node0[外墙裂缝检测系统]
    node1[数据处理模块]
    node2[模型训练模块]
    node3[模型推理模块]
    node4[可视化界面模块]
    node5[结果评估模块]
    node6[数据加载]
    node7[数据增强]
    node8[数据验证]
    node9[模型构建]
    node10[损失函数优化]
    node11[训练监控]
    node12[图像预处理]
    node13[模型推理]
    node14[后处理]
    node15[训练界面]
    node16[推理界面]
    node17[结果展示]
    node18[指标计算]
    node19[可视化分析]
    node20[报告生成]
    node0 --> node1
    node1 --> node2
    node2 --> node3
    node3 --> node4
    node4 --> node5
    node5 --> node6
    node6 --> node7
    node7 --> node8
    node8 --> node9
    node9 --> node10
    node10 --> node11
    node11 --> node12
    node12 --> node13
    node13 --> node14
    node14 --> node15
    node15 --> node16
    node16 --> node17
    node17 --> node18
    node18 --> node19
    node19 --> node20

2. 模型改进与优化

在YOLOv8基础上进行了多项改进：

注意力机制 集成

为了提高模型对裂缝特征的提取能力，集成了多种注意力机制：

• CBAM注意力机制：同时关注通道和空间维度的特征
• SE注意力机制：通过通道注意力增强重要特征
• 自定义注意力模块：针对裂缝检测特点设计的专用注意力模块

注意力机制的添加位置和配置：

# 在conv.py中添加注意力机制代码
# 在__all__中注册注意力模块
# 在tasks.py中配置注意力模块参数

损失函数优化

针对裂缝检测的特点，对损失函数进行了优化：

1. IoU损失函数：提高边界框回归精度
2. WIoU损失函数：动态调整不同样本的权重
3. 自定义损失函数：结合裂缝特点设计的损失函数

3. 用户界面开发

基于PyQt5开发了友好的图形用户界面，主要功能包括：

训练功能界面

• 数据集路径选择
• 模型参数配置
• 训练过程监控
• 实时损失曲线显示
• 训练日志输出

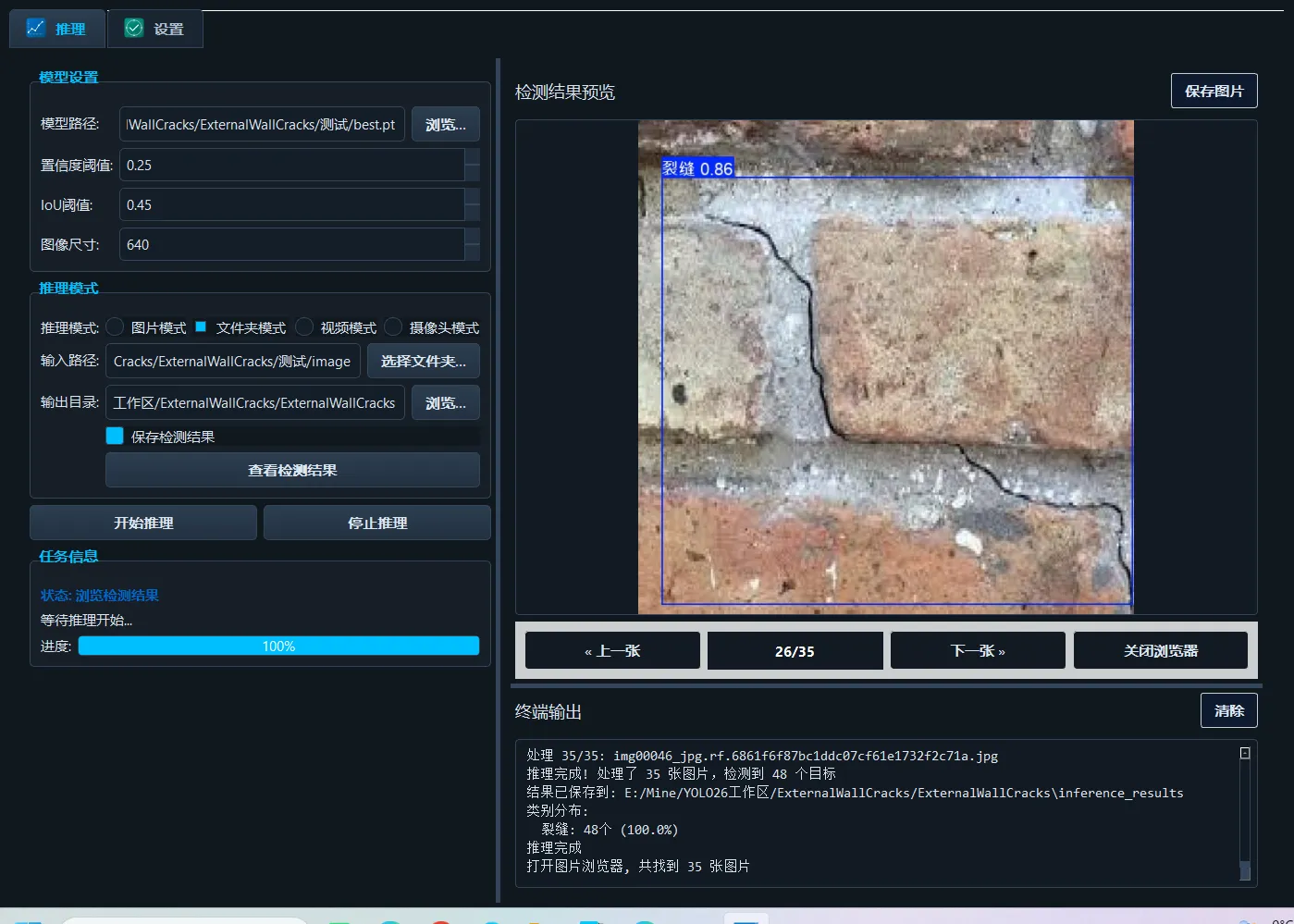

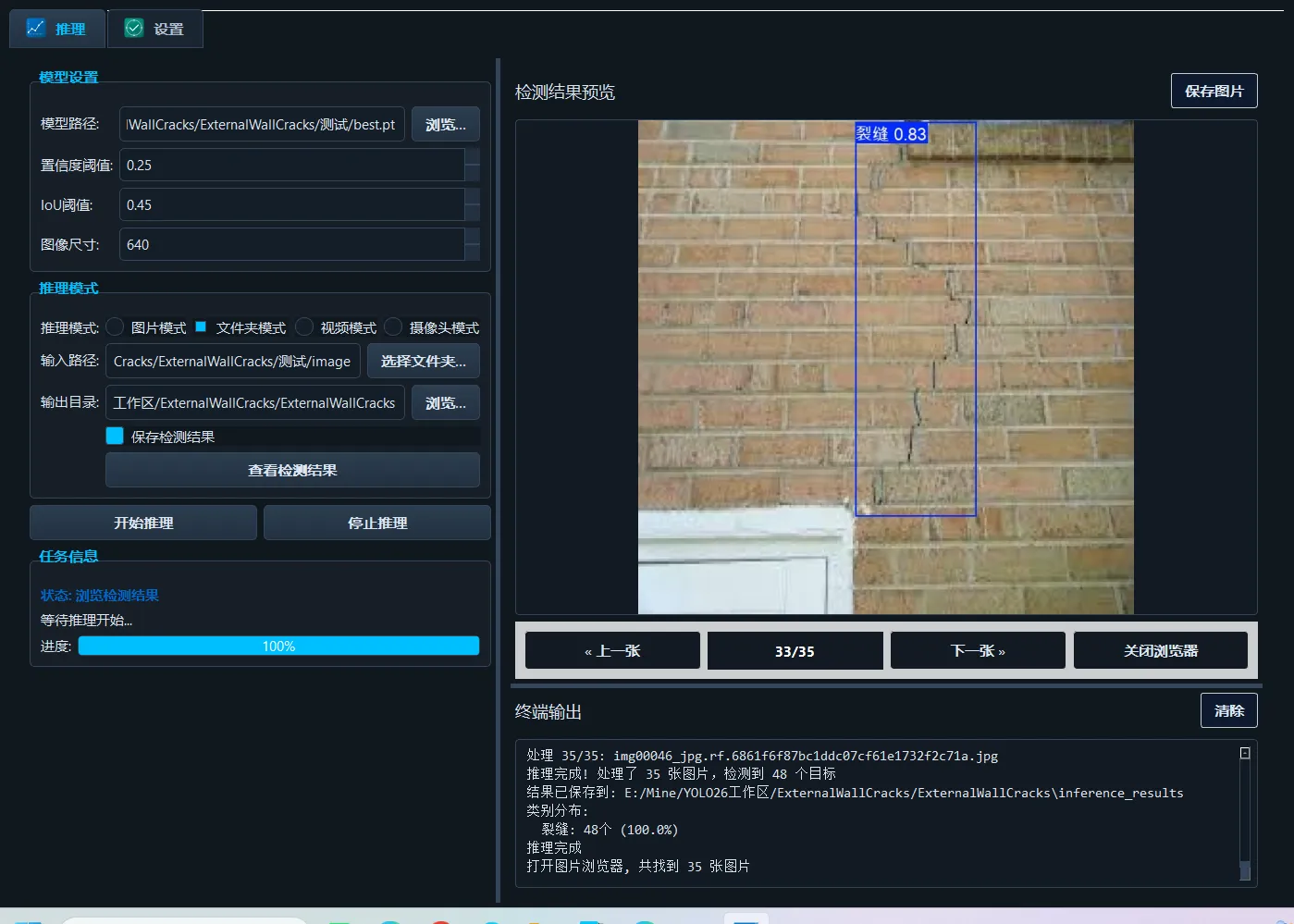

推理功能界面

• 图像/视频输入
• 模型选择
• 推理参数调整
• 检测结果可视化
• 结果导出功能

设置功能界面

• 主题切换
• 参数保存与加载
• 系统配置管理

4. 系统功能实现

核心功能

1. 模型训练：支持自定义参数的训练流程
2. 模型推理：支持图像和视频的实时检测
3. 结果可视化：直观展示检测结果
4. 性能评估：提供多种评估指标
5. 模型管理：支持模型的保存、加载和切换

辅助功能

1. 数据验证：检查数据集格式和完整性
2. 日志管理：记录训练和推理过程
3. 错误处理：完善的异常处理机制
4. 快捷键支持：提高操作效率

5. 技术实现细节

多线程处理

为了提高用户体验，系统采用多线程架构：

# 训练线程
class TrainingWorker(QThread):
    progress = pyqtSignal(int)
    finished = pyqtSignal(dict)

# 推理线程
class InferenceWorker(QThread):
    result_ready = pyqtSignal(dict)

终端重定向

实现了终端输出重定向到界面，方便用户查看运行日志：

class TerminalManager:
    def __init__(self):
        self.setup_redirection()

    def setup_redirection(self):
        sys.stdout = self
        sys.stderr = self

主题管理

支持多种主题切换，提供良好的视觉体验：

class ThemeManager:
    @staticmethod
    def apply_theme(theme_name):
        # 应用不同主题样式
        pass

国内外研究现状

国外研究现状

早期研究

国外在裂缝检测领域的研究起步较早，早期主要采用传统图像处理技术：

1. 边缘检测算法：利用Canny、Sobel等边缘检测算子提取裂缝边缘
2. 阈值分割：基于灰度阈值进行图像分割
3. 形态学处理：通过膨胀、腐蚀等操作增强裂缝特征

这些方法虽然实现简单，但对复杂场景的适应性较差，容易受光照、噪声等因素影响。

深度学习时代

随着深度学习技术的发展，国外研究者开始将CNN等深度学习模型应用于裂缝检测：

1. CNN分类模型：使用卷积神经网络进行裂缝分类
2. 语义分割模型：采用FCN、U-Net等模型进行像素级裂缝分割

3. 目标检测模型：应用Faster R-CNN、SSD、YOLO等模型进行裂缝检测



最新进展

近年来，国外研究在以下方面取得了显著进展：

1. 轻量化模型：开发适用于移动端的轻量化检测模型
2. 多模态融合：结合红外、激光等多种传感器数据
3. 自监督学习：利用无标注数据提高模型泛化能力
4. 联邦学习：保护数据隐私的分布式学习方法

国内研究现状

应用驱动

国内在裂缝检测领域的研究具有较强的应用导向，主要关注以下场景：

1. 桥梁检测：针对桥梁裂缝的自动检测
2. 隧道检测：隧道衬砌裂缝识别
3. 道路检测：路面裂缝检测与评估
4. 建筑检测：建筑物外墙裂缝识别

技术创新

国内研究者在技术创新方面也做出了重要贡献：

1. 改进YOLO算法：针对特定场景优化YOLO模型
2. 注意力机制应用：将注意力机制引入裂缝检测
3. 小样本学习：解决标注数据不足的问题
4. 实时检测：开发高效的实时检测系统

产业化应用

国内在裂缝检测技术的产业化应用方面走在前列：

1. 检测设备：开发专业的裂缝检测设备
2. 软件平台：构建完整的检测软件系统
3. 服务模式：提供检测服务解决方案
4. 标准制定：参与制定行业标准

发展趋势

综合国内外研究现状，裂缝检测技术呈现以下发展趋势：

1. 智能化：结合AI技术实现更智能的检测
2. 自动化：从数据采集到结果分析的全流程自动化
3. 集成化：多种技术融合的综合解决方案
4. 标准化：建立统一的数据和评估标准

5. 实用化：面向实际应用的优化和改进



快速开始-部署指南

环境要求

硬件要求

• CPU：建议使用多核处理器（Intel i5及以上或AMD同等配置）
• GPU：建议使用NVIDIA显卡（支持CUDA，显存4GB以上）
• 内存：建议8GB以上
• 存储：至少20GB可用空间

软件要求

• 操作系统：Windows 10/11、Linux或macOS
• Python：Python 3.8及以上版本
• CUDA：CUDA 11.0及以上版本（如使用GPU）
• PyTorch：PyTorch 1.10及以上版本

安装步骤

1. 克隆项目

git clone <项目地址>
cd ExternalWallCracks

2. 创建虚拟环境

# 使用conda创建虚拟环境
conda create -n crack_detection python=3.8
conda activate crack_detection

# 或使用venv创建虚拟环境
python -m venv crack_detection
# Windows
crack_detection\Scripts\activate
# Linux/macOS
source crack_detection/bin/activate

3. 安装依赖

# 安装PyTorch（根据CUDA版本选择）
pip install torch torchvision torchaudio --index-url https://download.pytorch.org/whl/cu118

# 安装其他依赖
pip install -r requirements.txt

4. 验证安装

python -c "import torch; print(torch.__version__)"
python -c "import ultralytics; print(ultralytics.__version__)"

数据准备

数据集格式

确保数据集按照以下结构组织：

datasets/
├── train/
│   ├── images/
│   └── labels/
├── valid/
│   ├── images/
│   └── labels/
└── test/
    ├── images/
    └── labels/

数据集配置

修改main/datasets/data.yaml文件，配置数据集路径：

path: main/datasets  # 数据集根目录
train: train/images  # 训练集图像路径
val: valid/images    # 验证集图像路径
test: test/images    # 测试集图像路径

nc: 1                # 类别数量
names: ['裂缝']      # 类别名称

模型训练

使用GUI界面训练

1. 启动应用程序：

cd youi
python main.py

1. 在训练界面配置参数：

   • 选择数据集路径
   • 设置训练轮数
   • 选择模型类型
   • 配置其他超参数
2. 点击"开始训练"按钮启动训练

使用命令行训练

cd main
python train.py --data datasets/data.yaml --epochs 100 --batch 16

模型推理

使用GUI界面推理

1. 启动应用程序
2. 切换到推理界面
3. 选择模型文件
4. 上传待检测图像或视频
5. 点击"开始推理"按钮

使用命令行推理

cd main
python detect.py --source path/to/images --weights path/to/model.pt

常见问题

安装问题

问题1：PyTorch安装失败

解决方案：

• 检查CUDA版本是否匹配
• 使用官方安装指南选择正确的安装命令
• 尝试使用CPU版本进行测试

问题2：依赖包冲突

解决方案：

• 使用虚拟环境隔离依赖
• 检查requirements.txt中的版本要求
• 使用pip的–upgrade参数更新包

运行问题

问题1：CUDA out of memory

解决方案：

• 减小batch size
• 使用较小的模型
• 关闭其他占用GPU的程序

问题2：模型推理速度慢

解决方案：

• 使用GPU加速
• 使用较小的输入尺寸

• 使用TensorRT等推理引擎优化



技术亮点

1. 先进的算法架构

YOLOv8基础架构

本项目基于YOLOv8构建，该算法具有以下优势：

• 单阶段检测：实现端到端的快速检测
• 高精度：在保持速度的同时提升检测精度
• 易于部署：支持多种部署平台和格式

注意力机制增强

集成了多种注意力机制，显著提升了模型性能：

• 特征增强：突出裂缝特征，抑制背景噪声
• 多尺度融合：有效处理不同大小的裂缝
• 自适应加权：根据重要性动态调整特征权重

2. 完善的系统设计

模块化架构

系统采用模块化设计，各模块职责清晰：

• 数据处理模块：负责数据加载、增强和验证
• 模型训练模块：实现模型训练和优化
• 模型推理模块：提供高效的推理服务
• 可视化模块：直观展示检测结果
• 评估模块：全面评估模型性能

用户友好界面

基于PyQt5开发的图形界面具有以下特点：

• 直观操作：简洁明了的操作流程
• 实时反馈：实时显示训练和推理进度
• 多主题支持：支持多种界面主题
• 快捷键支持：提高操作效率

3. 高效的实现方案

多线程处理

采用多线程架构提升系统性能：

• 训练线程：后台执行训练任务
• 推理线程：异步处理推理请求
• UI线程：保持界面响应流畅

内存优化

通过多种优化手段降低内存占用：

• 数据加载优化：按需加载图像数据
• 模型量化：减少模型参数量
• 缓存管理：合理使用内存缓存

4. 完善的功能特性

训练功能

• 参数配置：灵活配置训练参数
• 进度监控：实时监控训练进度
• 断点续训：支持从中断处继续训练
• 日志记录：详细记录训练过程

推理功能

• 多格式支持：支持图像和视频输入
• 批量处理：支持批量图像处理
• 结果导出：支持多种结果导出格式
• 可视化展示：直观展示检测结果

评估功能

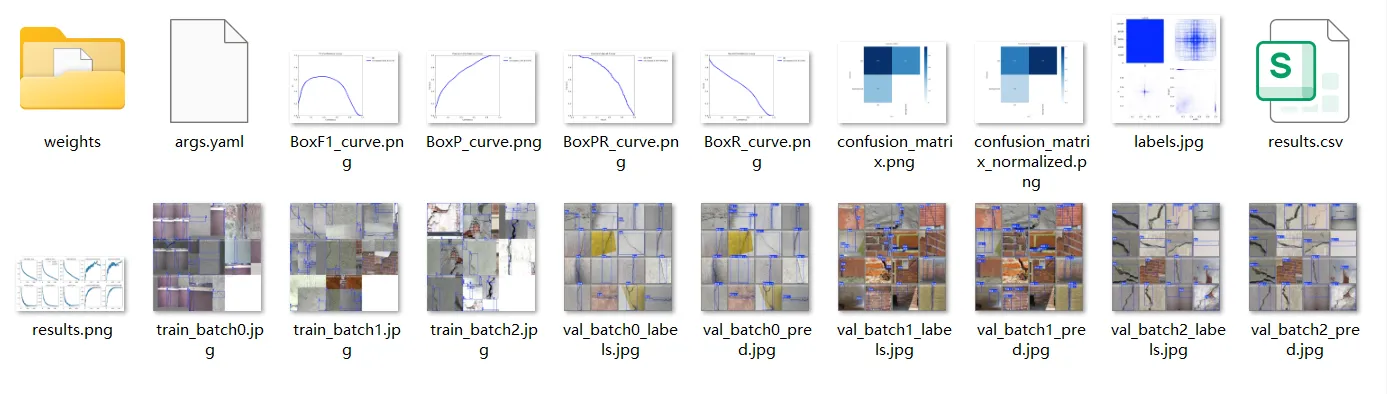

• 多种指标：提供mAP、Precision、Recall等指标
• 可视化分析：生成评估曲线和图表
• 对比分析：支持不同模型的性能对比

5. 良好的扩展性

模型扩展

系统支持多种模型扩展方式：

• 自定义模型：支持集成自定义模型
• 预训练模型：支持使用预训练权重
• 模型融合：支持多模型集成

功能扩展

提供良好的扩展接口：

• 插件机制：支持功能插件扩展
• API接口：提供编程接口
• 配置文件：支持灵活的配置管理

总结

本文介绍了一个基于YOLO的外墙裂缝检测识别系统，该系统结合了先进的深度学习技术和友好的用户界面，实现了对外墙裂缝的自动化检测与识别。

主要成果

1. 完整的系统实现：构建了从数据处理到结果展示的完整系统
2. 算法改进优化：在YOLOv8基础上进行了多项改进，提升了检测性能
3. 用户友好界面：开发了直观易用的图形界面，降低了使用门槛
4. 高效性能表现：实现了快速准确的裂缝检测，满足实际应用需求

应用价值

该系统具有广泛的应用价值：

1. 建筑安全检测：用于建筑物外墙裂缝的定期检测
2. 基础设施维护：应用于桥梁、隧道等基础设施的维护
3. 工程质量评估：用于新建工程的质量验收
4. 预防性维护：实现早期发现，预防安全事故

未来展望

未来可以在以下方面进一步改进：

1. 算法优化：探索更先进的检测算法和注意力机制
2. 多模态融合：结合多种传感器数据提高检测精度
3. 边缘计算：开发适用于边缘设备的轻量化模型
4. 智能分析：结合裂缝特征进行智能分析和评估
5. 云端服务：构建云端检测服务平台

结语

基于YOLO的外墙裂缝检测识别系统为建筑安全检测提供了一种高效、准确的解决方案。随着深度学习技术的不断发展和应用场景的不断拓展，该系统将在建筑安全检测领域发挥越来越重要的作用。我们相信，通过持续的技术创新和优化，该系统将为建筑安全检测提供更加智能化、自动化的解决方案。
