工程背景与痛点分析
在商显与系统集成领域，LED显示屏项目的交付往往伴随着繁琐的绘图工作。传统流程中，工程师需要根据屏幕的物理尺寸（长、高）以及单体箱体的规格，在 AutoCAD 中手动绘制排版图、钢结构立面图、包边剖面图等。
这种纯人工的作业模式存在两个致命痛点：
效率极低：每一次尺寸变更（哪怕只增加一行箱体），整个钢结构骨架、受力支撑点和线缆走线都需要推倒重画，耗时动辄数小时。
计算易错：大型 LED显示屏 的点阵换算和承重立柱间距计算，极易在人工标注时产生公差，导致现场施工无法对齐。

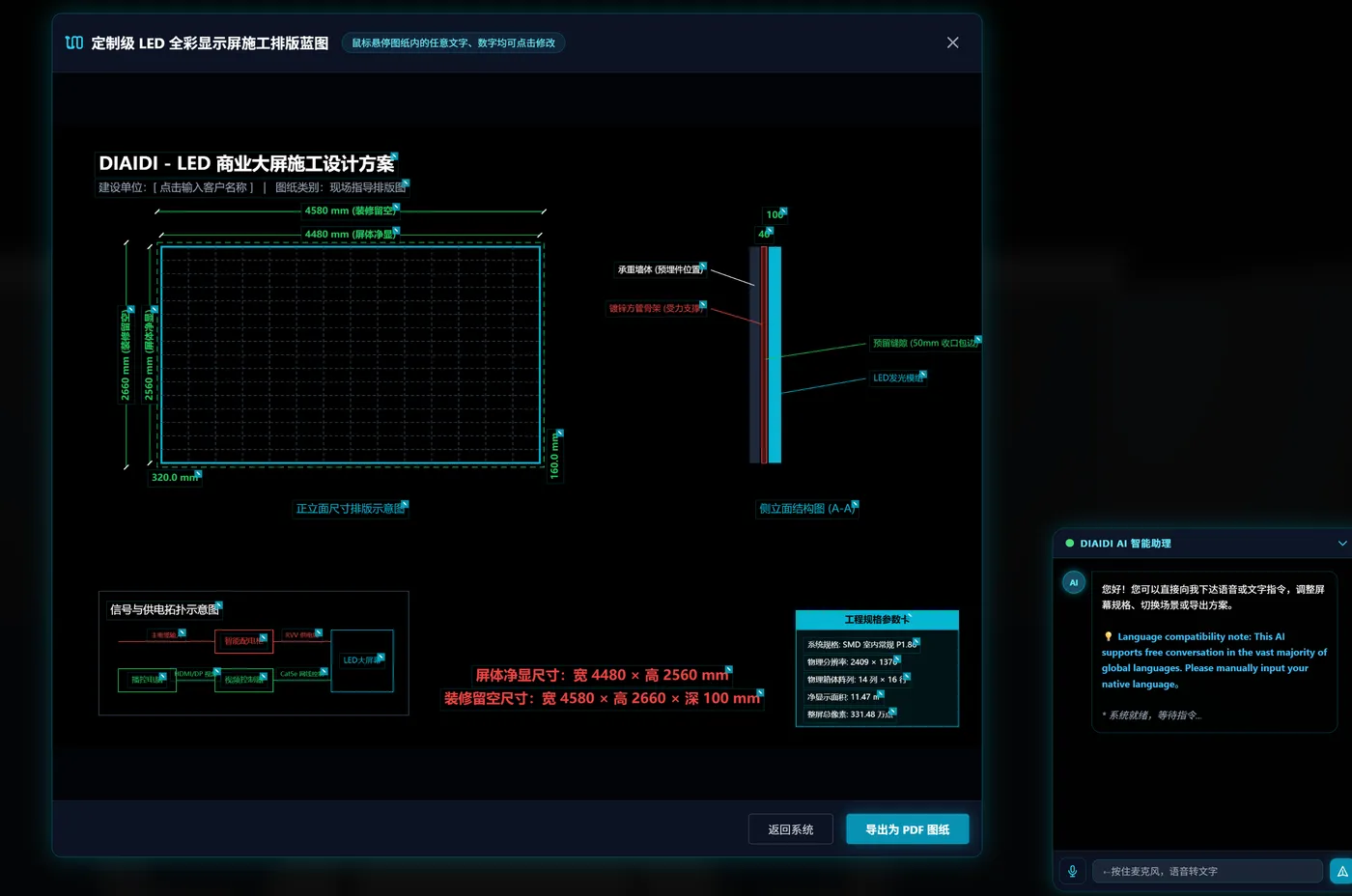

为了解决这一工程化难题，我们完全抛弃了传统的 AutoCAD 人工操作，利用前端（Node.js / 纯 Web 端）环境，通过解析底层 DXF 协议，结合矩阵算法，实现了参数化、一键式的 CAD 施工图自动化生成方案。
DXF 底层结构解析与参数化重构思路
AutoCAD 的 .dxf（Drawing Exchange Format）本质上是一种由键值对组成的 ASCII 文本文件。其核心结构主要分为 HEADER（头部）、CLASSES（类）、TABLES（表）、BLOCKS（块）和 ENTITIES（实体）。
要实现自动化绘图，最稳妥的策略是“模板插值法”：
预先在 AutoCAD 中绘制一份包含标准图框、图层设置、标注样式的
template.dxf（推荐保存为 2013 或更早版本的 ASCII DXF 以兼容解析）。在代码中读取该模板，定位到
ENTITIES段落。根据 LED显示屏 的行列矩阵参数，通过算法生成对应的
LINE、TEXT、DIMENSION等实体代码。将生成的实体代码注入到模板中，输出最终图纸。
核心算法与代码实现（基础骨架）
以下脱敏后的代码片段展示了如何根据 LED显示屏 的箱体规格和阵列，动态推导钢结构主龙骨和副龙骨的坐标，并将其转换为 DXF 实体。
1. 箱体矩阵与钢管节点计算算法

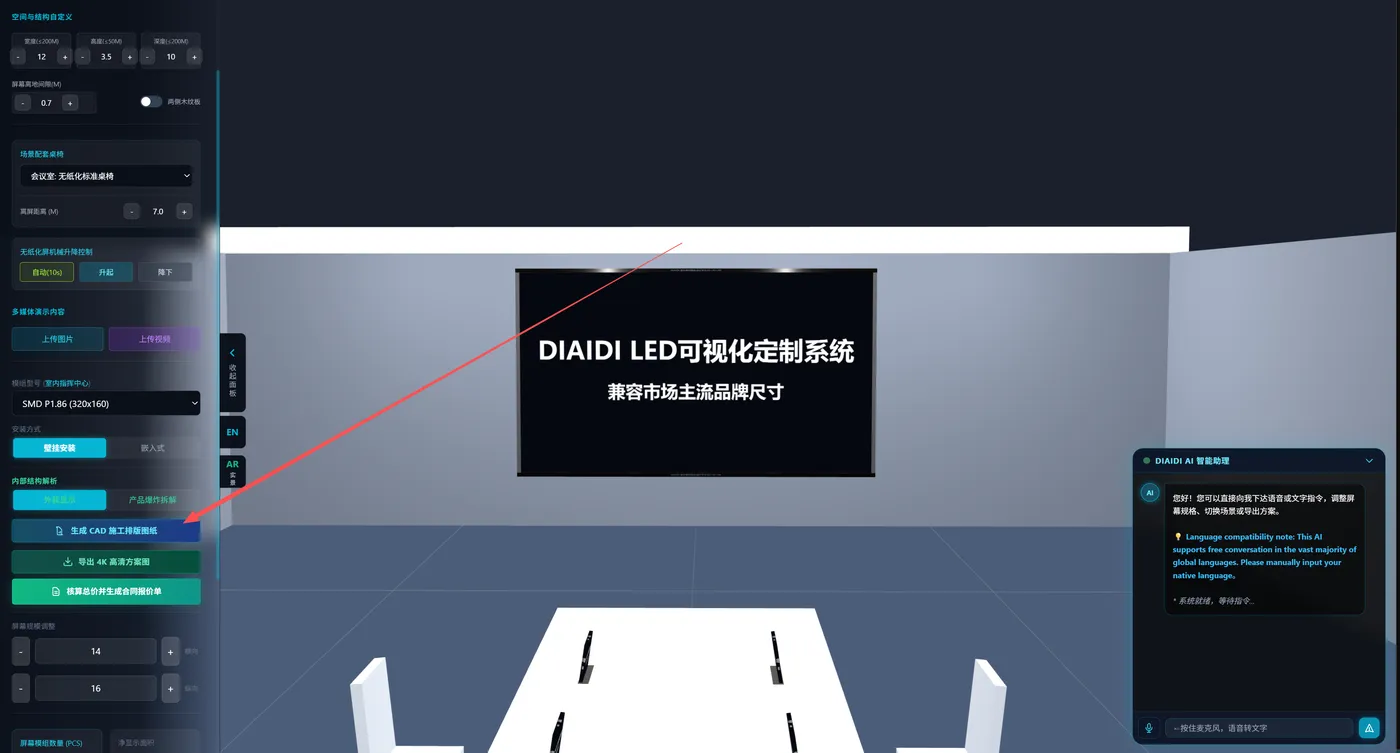

当我们在 Web 端输入 LED显示屏 的拼接参数时，首先要建立一个坐标系，推导出所有钢结构的物理坐标：
JavaScript
/**
* 计算 LED显示屏 钢结构骨架坐标矩阵
* @param {
number} cabWidth - 单个箱体宽度 (mm)
* @param {
number} cabHeight - 单个箱体高度 (mm)
* @param {
number} rows - 屏幕总行数
* @param {
number} cols - 屏幕总列数
* @returns {
Array} 钢结构线条的起点与终点坐标集合
*/
function calculateSteelStructure(cabWidth, cabHeight, rows, cols) {
const lines = [];
const totalWidth = cabWidth * cols;
const totalHeight = cabHeight * rows;
// 1. 生成横向主受力方管 (横向贯穿屏幕)
for (let i = 0; i <= rows; i++) {
const y = i * cabHeight;
lines.push({
type: 'HORIZONTAL',
start: {
x: 0, y: y },
end: {
x: totalWidth, y: y }
});
}
// 2. 生成纵向连接副龙骨 (根据箱体螺丝孔位间距计算，此处以箱体边缘为例)
for (let j = 0; j <= cols; j++) {
const x = j * cabWidth;
lines.push({
type: 'VERTICAL',
start: {
x: x, y: 0 },
end: {
x: x, y: totalHeight }
});
}
return lines;
}
XF 实体字符串的拼装与注入
将上述计算出的物理坐标，转换为 AutoCAD 能够识别的 DXF LINE 实体格式：
JavaScript
/**
* 将坐标数据转换为 DXF LINE 实体字符串
*/
function generateDxfLines(lineDataArray) {
let dxfString = '';
lineDataArray.forEach(line => {
dxfString += ` 0\nLINE\n`; // 声明实体类型
dxfString += ` 8\nSteelLayer\n`; // 指定所在图层 (需在模板中提前建好)
dxfString += ` 10\n${
line.start.x}\n 20\n${
line.start.y}\n 30\n0.0\n`; // 起点 X,Y,Z
dxfString += ` 11\n${
line.end.x}\n 21\n${
line.end.y}\n 31\n0.0\n`; // 终点 X,Y,Z
});
return dxfString;
}
// 模拟文件读写与注入逻辑
async function exportLedScreenCAD() {
// 假设已有读取模板的通用函数
const templateContent = await readTemplate('template.dxf');
// 生成一套 8列 x 6行 的 LED显示屏 结构
const structureCoords = calculateSteelStructure(600, 337.5, 6, 8);
const entitiesString = generateDxfLines(structureCoords);
// 利用正则或字符串查找，将生成的实体注入到 ENDSEC 之前
const finalDxf = templateContent.replace(' 0\nENDSEC', `${
entitiesString} 0\nENDSEC`);
// 输出最终的 DXF 文件
saveFile('led_structure_output.dxf', finalDxf);
}
