存储故障：

客户方的同友企业级存储设备，采用RAID5磁盘阵列架构。设备在运行过程中突发未知故障，存储整体崩溃、无法正常启动，阵列内所有虚拟机数据全部丢失。其中3台承载核心业务的虚拟机数据价值极高，客户要求优先针对性恢复该部分关键数据。

存储结构分析与恢复方案制定：

北亚数据恢复工程师结合客户业务场景及存储底层架构综合分析，确认该存储由多块物理磁盘组建存储池，并基于存储池划分多个独立LUN。本次故障中，核心业务虚拟机全部存放于LUN1中，也是本次数据恢复的核心目标分区。明确存储层级与数据分布结构后，北亚数据恢复工程师针对性制定分层、分步的数据恢复实施方案。

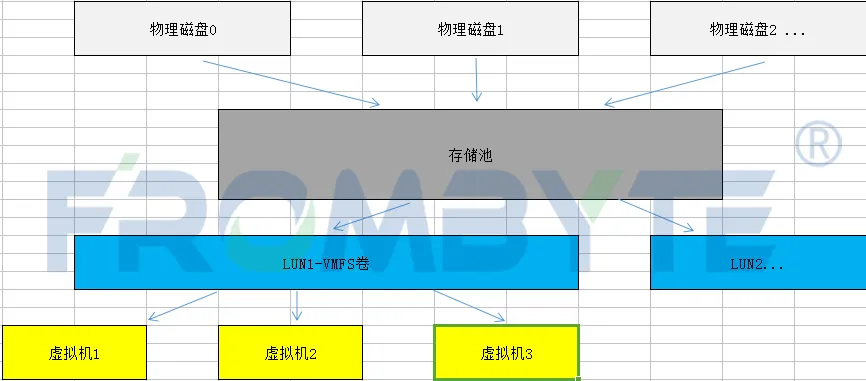

存储结构示意图：

RAID5阵列重组处理：

通过对阵列日志与磁盘状态深度检测，还原完整故障演进过程：阵列第一块硬盘离线后，系统自动启用热备盘完成阵列降级替换；设备持续运行期间第二块硬盘再次离线，阵列处于高危降级状态；后续第三块硬盘掉线，直接导致RAID5阵列彻底崩溃、业务中断。
本次故障阵列存在两块硬盘数据缺失，常规阵列校验方式无法还原丢失数据。针对这种极端多盘故障场景，北亚数据恢复工程师采用同等规格磁盘全0镜像补盘的方式完成RAID5阵列重组。该方案会造成条带数据双重缺失、文件系统结构严重损坏，仅适用于无其他恢复方案的极端故障场景，常规故障不建议使用。

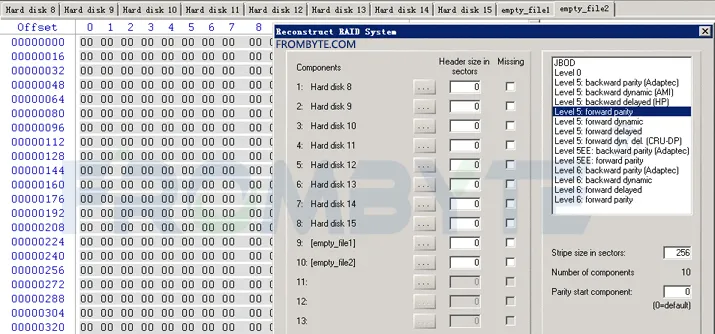

RAID5阵列重建示意图：

LUN碎片解析与完整拼接：

阵列重组完成后，数据恢复工程师深入解析存储底层MAP分区模块，精准读取各LUN的数据块指针信息。依托数据恢复工具及北亚数据恢复工程师自主编写的数据提取程序，对LUN1的碎片化数据进行全面扫描、提取与规整拼接，修复损坏的分区结构，最终还原出完整可用的LUN分区数据。

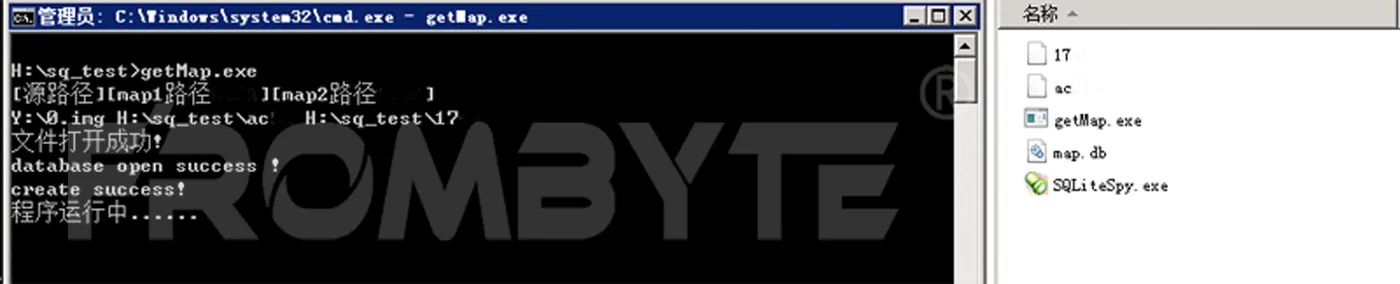

LUN数据提取示意图：

虚拟机导出与启动测试：

成功恢复完整LUN分区后，北亚数据恢复工程师导出分区内全部虚拟机文件。受阵列多盘故障、文件系统严重损坏影响，所有虚拟机系统文件均出现不同程度损坏，常规开机引导结构失效，所有虚拟机均无法正常启动，无法直接恢复业务运行。

常规文件提取失败，切换数据库专项恢复方案：

北亚数据恢复工程师尝试直接提取虚拟机内业务文件，因存储损坏程度较高，绝大部分文件结构破损、无法正常读取，仅少量零散文件可用，常规文件级恢复方案失效。结合业务架构得知，核心业务数据均存储在虚拟机MySQL数据库中，北亚数据恢复工程师决定利用InnoDB数据库底层数据页的独立存储特性，开展针对性数据库数据恢复。
本次恢复存在技术难点：故障虚拟机开启快照功能，且父盘文件与快照增量文件均已损坏，常规快照合并工具无法完成数据合并。针对该问题，北亚数据恢复工程师使用自主研发的VMFS快照合并程序，成功修复并合并损坏的快照文件，为后续数据库恢复提供完整数据源。
快照合并操作示意图：

MySQL数据页扫描与分割解析：

北亚数据恢复工程师基于InnoDB引擎专属数据页特征，对合并后的完整磁盘数据进行全域扫描，精准导出有效数据库数据页（MyISAM引擎无独立数据页结构，不适用于该恢复方案）。通过解析数据库系统表信息，梳理出所有用户数据表基础信息，依据各数据表ID对零散数据页进行分类分割、规整重组，还原数据库原始数据存储结构。

多版本表结构适配与数据提纯：

因该数据库长期迭代使用，数据表结构经过多次修改更新，加之存储故障导致部分系统表数据丢失，数据提取工作阻力极大。为最大程度还原完整数据，北亚数据恢复工程师采用双版本表结构适配恢复方案：一是通过校验第一块离线硬盘的早期完整数据，提取出数据库初始版本表结构；二是结合客户提供的最新版数据库建表脚本，获取最新表结构。
北亚数据恢复工程师分别使用新旧两组表结构匹配解析原始数据，将有效数据导入恢复环境MySQL数据库中，逐一剔除因表结构迭代产生的乱码、冗余异常数据，完成数据清洗优化，最终将两组有效数据分别导出为标准SQL备份文件。

数据调试与最终验证：

为保障恢复数据可正常适配客户业务系统，北亚数据恢复工程师联合客户应用运维人员，针对新旧版本数据表结构差异开展专项调试适配。完成数据兼容修正、业务平台导入测试后，所有数据均可正常读取、业务系统运行稳定，核心虚拟机及数据库数据全部恢复成功。
