03 · 权重条带缓存与融合权重

一句话：CUDA 后端不引入第二套量化格式，直接复用引擎里已有的 strip-cache（宿主侧逐行 int8 码 + 逐块 float scale），只在设备上补一次转置；再把「每个权重一次」的上装成本从首次 prefill 挪到模型加载期。
前置：建议先读 第 02 篇 · 架构边界。
环境：x86-64 + NVIDIA RTX 5090（sm_120）· 阶段一 2B 稠密（Qwen3-VL-2B q8）/ 阶段二 8B（Qwen3-VL-8B q4）。

一、问题与结论

二、背景

阶段一的第一个决策是「不引入第二套量化格式」。引擎里已经有一套量化产物：宿主侧的 strip-cache（st_npu_gw_t）——它原本是给 RK3588 NPU 后端用的，形态是布局无关的：

• Wq[N*K]：int8 权重码（int4 权重存 [-8,7]，int8 权重存 [-127,127]）
• bsc[N*K/G]：每个输出行、每个 K-block 的 float scale
• G：分组宽度（Q8_0/Q4_0 是 32，g256 模式是 256）

关键在于这个契约与后端无关——NPU 和 CUDA 消费同一份 [N][K] int8 + [N][K/G] float。于是 CUDA 后端不需要任何模型转换，直接读 strip-cache：这是「同一 artifact 喂两个后端」的设计。

构建入口是宿主侧的 st_npu_gw_build() / st_npu_gw_build_q4()，分组宽度 blk 在 Q8_0 默认 32、g256 模式 256：

/* 文件：src/model/vllm_safetensors.c（st_npu_gw_build，节选） */
int wm = st_wmode_effective();
int blk = (wm == 4) ? 256 : 32;   /* gw block width (== activation G) */
int G = K / blk;
...
e->Wq  = (int8_t *)xq_alloc_canary((size_t)N * K);
e->bsc = (float  *)xq_alloc_canary((size_t)N * G * sizeof(float));
...
vllm_gw_ctx gw = {
    e, q8_w, K, N, G, blk, layer, proj, row_stride };
vllm_tp_parfor(0, N, vllm_gw_row_worker, &gw);   /* 逐行解包（Q4 走 4x4 repack） */

三、核心机制

3.1 为什么还要设备端转置

strip-cache 是 [N][K]（行 = 输出通道）布局，K-major。但分组 GEMM 内核每个线程负责固定的几列输出，沿 K 扫——它需要 [K][N] 的 K-major 视图，这样同一步里 warp 的 32 个线程能读到连续的 128 字节。

所以上传后要在设备上做一次转置。两个版本（int8 权重码、float scale）结构一样，tile 32×32，共享内存 +1 防 bank conflict：

/* 文件：src/npu/cuda/vllm_cuda_kernels.cu（k_transpose_i8 / k_transpose_f32，节选） */
/* [R][C] -> [C][Rpad], int8. Tiled with a bank-conflict-free +1 pad.
 * col_off shifts the destination column so several weights can be transposed
 * into disjoint column ranges of ONE fused [K][Rpad] buffer. */
__global__ void k_transpose_i8(const int8_t *__restrict in,
                               int8_t *__restrict out,
                               int R, int C, int Rpad, int col_off) {

    __shared__ int8_t t[VC_TT][VC_TT + 1];
    const int x = blockIdx.x * VC_TT + threadIdx.x;   /* input column */
    const int y = blockIdx.y * VC_TT + threadIdx.y;   /* input row    */
    if (x < C && y < R) t[threadIdx.y][threadIdx.x] = in[(size_t)y * C + x];
    __syncthreads();
    const int ro = blockIdx.x * VC_TT + threadIdx.y;  /* out row = in column */
    const int co = blockIdx.y * VC_TT + threadIdx.x;  /* out col = in row    */
    if (ro < C && co < R)
        out[(size_t)ro * Rpad + col_off + co] = t[threadIdx.x][threadIdx.y];
}

k_transpose_f32 是 scale 的对应版本，逻辑逐行相同，只是元素类型换成 float。

3.2 col_off：一次转置写进同一块缓冲

col_off 是这次转置的目标列偏移。有了它，Q/K/V 三个权重可以转置进同一个 [K][NG] 缓冲的不相交列区间，形成融合权重：

/* 文件：src/npu/cuda/vllm_cuda_kernels.cu（vc_fused_ensure，节选） */
int off = 0, ok = 1;
for (int i = 0; i < n_out && ok; ++i) {

    const size_t wt_src = (size_t)Ns[i] * (size_t)K;
    const size_t bs_src = (size_t)Ns[i] * (size_t)(K / G) * sizeof(float);
    ...
    k_transpose_i8 <<<grid_w, blk>>> (s->dScrI, e->dWT,  Ns[i], K,       NG, off);
    k_transpose_f32<<<grid_s, blk>>> (s->dScrF, e->dbsT, Ns[i], K / G,   NG, off);
    off += Ns[i];
}

约束是每个 Ns[i] 必须是 VC_VEC（=4）的倍数，这样拼接后的列没有空隙（NG == ΣNs），内核单一的行跨距才成立；不满足时宿主层退回逐投影路径。

3.3 Npad：尾部零填充

Npad = (N + VC_VEC-1) & ~(VC_VEC-1)，即 N 向上对齐到 4 的倍数。分配的缓冲要 cudaMemset 清零——填充列 [N, Npad) 必须读作 0，否则向量化的尾部 store 会写进错的数据：

/* 文件：src/npu/cuda/vllm_cuda_kernels.cu（vc_ent_alloc，节选） */
e->Npad    = (N + (VC_VEC - 1)) & ~(VC_VEC - 1);
e->ngroups = K / G;
const size_t wt_bytes = (size_t)K * (size_t)e->Npad;
const size_t bs_bytes = (size_t)e->ngroups * (size_t)e->Npad * sizeof(float);
...
if (cudaMemset(e->dWT, 0, wt_bytes) != cudaSuccess ||
    cudaMemset(e->dbsT, 0, bs_bytes) != cudaSuccess) {
    ... }

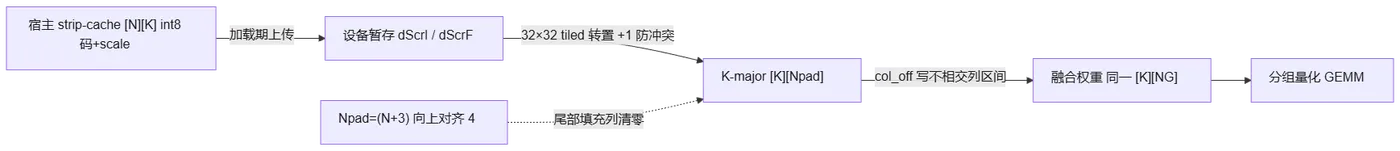

图 1：权重从宿主 strip-cache 到设备融合缓冲的变换链。宿主侧 [N][K] 的 int8 码 + float scale（Q8_0 分组 32、g256 分组 256）上传后在设备上做一次 32×32 tiled 转置（共享内存 +1 防 bank conflict）变成内核要的 K-major；col_off 把 Q/K/V 的转置写进同一个 [K][NG] 缓冲的不相交列区间形成融合权重；Npad=(N+3)&~3 的尾部填充列必须 cudaMemset 清零，否则向量化 store 会写错数据。

3.4 权重身份：wkey

每个权重有一个稳定身份 (layer << 32) | (proj + 1)：

/* 文件：src/model/vllm_safetensors.c（st_cuda_wkey，节选） */
static uint64_t st_cuda_wkey(int layer, int proj) {

    return ((uint64_t)(uint32_t)layer << 32) | (uint32_t)(proj + 1);
}

• +1 是为了让 (layer 0, proj 0) 非零——wkey == 0 保留给「不缓存」。
• 不把 layer 做 sentinel 重映射，而是原样放在高 32 位——驻留窗口要用它精确解码层号（见 3.5）。

设备侧用同一约定（src/npu/cuda/vllm_cuda_kernels.cu 里注释与宿主 st_cuda_wkey 显式对齐）。融合权重与 lm_head 用哨兵：

3.5 缓存与缓冲池

权重缓存是一个 512 槽的 LRU（VCUDA_MAX_ENTRIES），预算是设备空闲显存的一半、上限 24 GiB、下限 256 MB（在 vcuda_dev_create() 里定）。

这里有个实测来的教训：驱逐不要 cudaFree。

驱逐时的 cudaFree 是设备同步操作，在驻留窗口下每层发生一次。实测这笔开销比窗口想换取的「重新上传」还贵——keep=1..16 全部落在 159~184 ms/tok，几乎与 keep 无关。把缓冲放进池子（VCUDA_POOL_MAX=128 槽），驱逐退化成 O(1) 指针移动。

/* 文件：src/npu/cuda/vllm_cuda_kernels.cu（vc_ent_release，节选） */
if (e->dWT && e->dbsT && s->n_pool < VCUDA_POOL_MAX &&
    e->Npad > 0 && e->ngroups > 0) {

    s->pool[s->n_pool].dWT      = e->dWT;
    s->pool[s->n_pool].wt_bytes = (size_t)e->K * (size_t)e->Npad;
    s->pool[s->n_pool].dbsT     = e->dbsT;
    s->pool[s->n_pool].bs_bytes = (size_t)e->ngroups * (size_t)e->Npad * sizeof(float);
    s->pool[s->n_pool].Npad     = e->Npad;
    s->pool[s->n_pool].ngroups  = e->ngroups;
    s->n_pool++;
    e->dWT = NULL; e->dbsT = NULL; e->bytes = 0;
    return;
}

池复用要求几何完全一致（Npad 与 ngroups 都相同），这样布局逐字节匹配：

/* 文件：src/npu/cuda/vllm_cuda_kernels.cu（vc_ent_alloc，节选） */
for (int i = 0; i < s->n_pool; ++i) {

    if (s->pool[i].Npad == e->Npad && s->pool[i].ngroups == e->ngroups &&
        s->pool[i].wt_bytes >= wt_bytes && s->pool[i].bs_bytes >= bs_bytes) {

        e->dWT  = s->pool[i].dWT;
        e->dbsT = s->pool[i].dbsT;
        s->pool[i] = s->pool[s->n_pool - 1];
        s->n_pool--;
        pooled = 1;
        break;
    }
}

3.6 驻留窗口：VLLM_CUDA_STREAM

显存装不下整模型时，需要一个「设备侧逐层驻留」。引擎已有宿主侧的逐层驻留（VLLM_VQF_STREAM），GPU 侧在同一个边界钩子上推进，两边锁步。

规则是只驱逐过去、保留现在与未来：

驱逐 layer < cur_layer - keep + 1 的所有权重；lm_head 永不驱逐。

/* 文件：src/npu/cuda/vllm_cuda_kernels.cu（vcuda_dev_wcache_window，节选） */
const int lo = cur_layer - keep + 1;
for (int i = 0; i < VCUDA_MAX_ENTRIES; ++i) {

    vc_wentry_t *e = &s->ent[i];
    if (!e->used) continue;
    if (e->layer >= VCUDA_LMHEAD_LAYER) continue;   /* lm_head: always keep */
    if (e->layer >= lo) continue;   /* current + all upcoming: keep */
    s->bytes -= e->bytes;
    vc_ent_release(s, e);
    e->used = 0; e->key = 0;
    s->n_ent--; s->n_evict++; evicted++;
}

为什么不对称？因为一层循环只向前扫——cur 之上的层马上要用，cur-keep+1 之下的层本轮已经消费完。实测「两侧都驱逐」会让代价与 keep 无关（每层每 token 都重传），「只驱逐过去」才按预期缩放。

契约是 cache-population only：驱逐只改变「在不在显存」，不改变任何 GEMM 的输入、顺序或结果——下次用就重新上传。所以驻留档位在 CUDA 路径内是输出不变的。

3.7 预加载：把成本挪到加载期

不预加载时，每个权重的成本（宿主 strip-cache 收集 + 上传 + 转置，8B q8 实测 ~0.82 ms × 196 个 ≈ 160 ms）落在首次 prefill 的计时窗口里，会把整个 GPU 收益吃掉，使 prefill 净慢于 CPU。

所以提供 st_cuda_preload_all()，在模型加载后一次性把权重做好驻留。两个前提门：

1. VLLM_CUDA_INFER=1（offload 关则无需热身）；
2. VLLM_CUDA_STREAM 未开——窗口会在第一个层边界驱逐窗口外的权重，全量预加载等于「传完即丢」，所以窗口模式下跳过热身，让窗口的按需路径自己传。

/* 文件：src/model/vllm_safetensors.c（st_cuda_preload_all，节选） */
{

    const char *e = getenv("VLLM_CUDA_INFER");
    if (!e || !e[0] || e[0] == '0') return 0;   /* offload off: nothing to warm */
}
{

    /* With the VRAM residency window on, ... skip the warmup entirely. */
    const char *e = getenv("VLLM_CUDA_STREAM");
    if (e && e[0] && atoi(e) > 0) return 0;
}

四、实测数据

五、边界与已知限制

• 「不引入第二套量化格式」的前提是引擎侧的 strip-cache 契约稳定；一旦引擎改了布局（例如 4x4 repack），产物与引擎版本就必须同步演进（见 第 07 篇 的布局标志问题）。
• 融合权重要求每个成员 N 是 4 的倍数且 K % G == 0，否则退回逐投影路径（不是错误，只是少一次融合）。
• 池复用要求几何完全一致，形状频繁变化的负载下命中率会下降；窗口模式（同一批形状循环）才是它的主场。
• 预加载的预算参考值随模型放大而放大，配不足会静默退化（见 第 05 篇）。

CPU 对照（迁移前基线）

• CPU 参考：kestrel-llm/src/model/vllm_safetensors.c（函数 st_npu_gw_build strip-cache 构建、st_q4_row_dot 单行点积）—— 把权重按 32 列块切成 strip 建缓存，点积在块内整数完成后统一乘 scale。
• 迁移要点：CPU 侧复用的 strip-cache 原样搬给设备 → 设备端做 32×32 tiled 转置成 K-major、col_off 把多权重融合进同一缓冲、Npad=(N+3)&~3 零填充；wkey=(layer<<32)|(proj+1)，驱逐用缓冲池取代 cudaFree。
• 真机验证：部分命中 E2（--cuda-selftest 覆盖 strip-cache 的 int8/int4 GEMM）；预加载/融合/驻留窗口完整链路未在本轮证据内。

六、小结（可复用结论）

1. 能复用就别新造：CUDA 后端直接吃引擎已有的 strip-cache，换来「同一 artifact 喂 NPU 与 CUDA 两个后端」，省掉一整套模型转换。
2. 布局转换放设备端做一次：转置成 K-major 是内核访存的要求；col_off 让同一块缓冲承载多个权重。
3. Npad 零填充是向量化的前提：尾部 store 必须读到 0，否则写错数据。
4. wkey 把 layer 原样放在高 32 位：不是为了省事，而是驻留窗口要靠它精确解码层号。
5. 驱逐走缓冲池：cudaFree 是设备同步，实测比它想省下的重传还贵；同几何复用把驱逐退化成 O(1)。

相关篇目：第 02 篇 · 架构边界、第 04 篇 · 分组量化 GEMM 内核、第 06 篇 · VRAM 驻留窗口的两个坑
源码与配套资源：本仓库 https://gitee.com/pei-xiaoguang/kestrel-llm-cuda.git；
CPU 推理源码 https://gitee.com/pei-xiaoguang/kestrel-llm
