摘要：本文介绍一款可解释的 AUTOSAR 协议栈仿真工具，它从 PHY 一路跑到 DoIP / UDS，导出 pcap 后在 Wireshark 里逐字节对账。工具零依赖、纯前端、数据不出本地，内置演示模式（15 阶段 / 331 步 / 80 帧）和 10 个独立场景，对每一帧都回答“这个字节是谁加的、为什么是这个值、怎么证明它是对的”三个问题，帮助读者看清整条通信链路每一层的职责与数据流向。
从 PHY 一路跑到 DoIP / UDS，导出 pcap，在 Wireshark 里逐字节对账。
零依赖 · 纯前端 · 数据不出本地 ｜ 演示模式 15 阶段 / 331 步 / 80 帧 ｜ 另有 10 场景（含 S0 上电初始化 30 步） · 90 帧 · 7697 字节 · 518 项独立检查
0 · 这份工具是什么
它不是“报文生成器”，而是一个可解释的协议栈。区别在于：普通生成器给你一堆字节，这份工具对每一帧都回答三个问题——
- 这个字节是谁加的？ —— COM / PduR / SoAd / TcpIp / EthIf / Eth / EthTrcv / PHY，每层各记各的账。
- 为什么是这个值？ —— 每个字段都带一句人话说明，包括“写错会怎样”。
- 怎么证明它是对的？ —— 构造时算一次，从最终字节反读再算一次，再让 Python 从零解析一遍。
界面导览

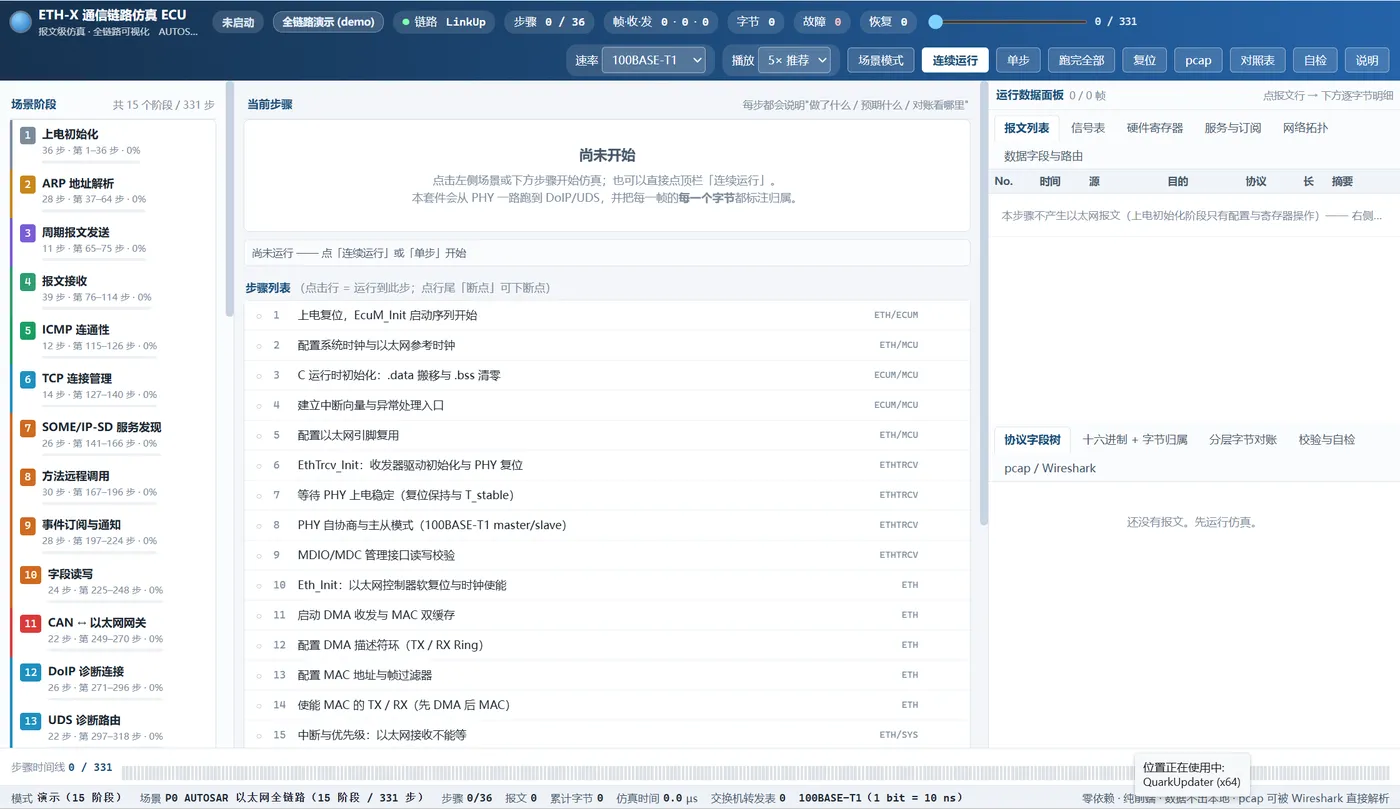

打开工具默认是演示模式：它不是把 10 个场景排成一列，而是一条连续跑完的链路——一个仿真器实例从复位矢量一路跑到“导出对账”，全程 15 个阶段、331 步、80 帧。顶栏右侧的「切换」按钮可以在演示模式与场景模式之间来回切。
| 模式 | 内容 | 适合什么时候用 |
|---|---|---|
| 演示模式（默认） | 15 阶段 / 331 步 / 80 帧，一个 Sim 连续跑 | 想看清"整条链路到底怎么连起来"——ARP 完了才能发 IP，TCP 连上了才能做诊断 |
| 场景模式 | 10 个场景各自独立重放 | 想死磕某一个协议细节（比如只看 S8 的 UDS 全流程） |
阶段表与步号口径
顶栏显示 步骤 N / M，其中 M 是当前阶段的累计结束步号**，不是总步数。停在 ARP 阶段末尾时就是 64 / 64。这条口径很关键：它让你随时知道“我在整条链路的哪一段、这一段还有多长”。
| # | 阶段 | 步数 | 起–止 | 主要产出 |
|---|---|---|---|---|
| 1 | 上电初始化 | 36 | 1–36 | 0 帧——只做初始化，但决定后面能不能通 |
| 2 | ARP 地址解析 | 28 | 37–64 | 2 帧 ARP（广播请求 + 单播应答） |
| 3 | 周期报文发送 | 11 | 65–75 | 1 帧 SOME/IP，完整走一遍 9 层发送链 |
| 4 | 报文接收 | 39 | 76–114 | 3 帧，走 3 遍 9 层接收链 + DMA/过滤/时间戳 |
| 5 | ICMP 连通性 | 12 | 115–126 | 1 帧 ping（ICMP 无伪首部） |
| 6 | TCP 连接管理 | 14 | 127–140 | 3 帧三次握手 + 挥手规则 |
| 7 | SOME/IP-SD 服务发现 | 26 | 141–166 | 3 帧 SD（Offer / Find / 单播应答） |
| 8 | 方法远程调用 | 30 | 167–196 | 4 帧（REQUEST / RESPONSE / ERROR） |
| 9 | 事件订阅与通知 | 28 | 197–224 | 3 帧（订阅 / Ack / 通知） |
| 10 | 字段读写 | 24 | 225–248 | 4 帧（Getter / Setter / Notifier） |
| 11 | CAN ↔ 以太网网关 | 22 | 249–270 | 2 帧以太网 + 4 帧 CAN（IpduM 容器） |
| 12 | DoIP 诊断连接 | 26 | 271–296 | 12 帧（找车 → 建链 → 激活 → 保活） |
| 13 | UDS 诊断路由 | 22 | 297–318 | 8 组 UDS 交换（10/27/22/2E/31/19/14/11） |
| 14 | 故障注入与恢复 | 10 | 319–328 | 12 帧（含 6 帧带故障，按可见性分类） |
| 15 | 完成与逐字节对账 | 3 | 329–331 | 0 帧——四种对账方式收尾 |
| 合计 | 331 | 1–331 | 80 帧 / 5419 字节 / 未归属字节 0 / 非预期异常 0 |
| 区域 | 内容 |
|---|---|

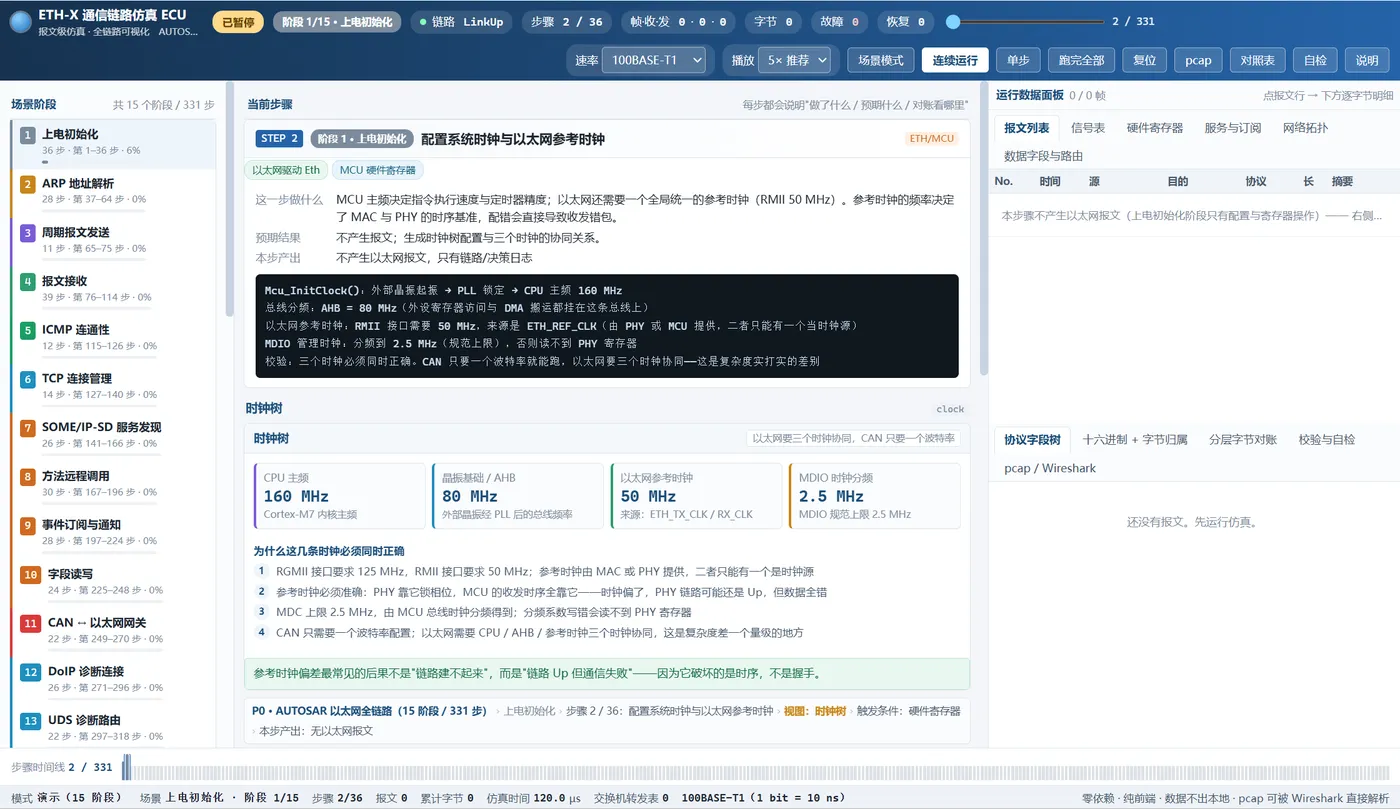

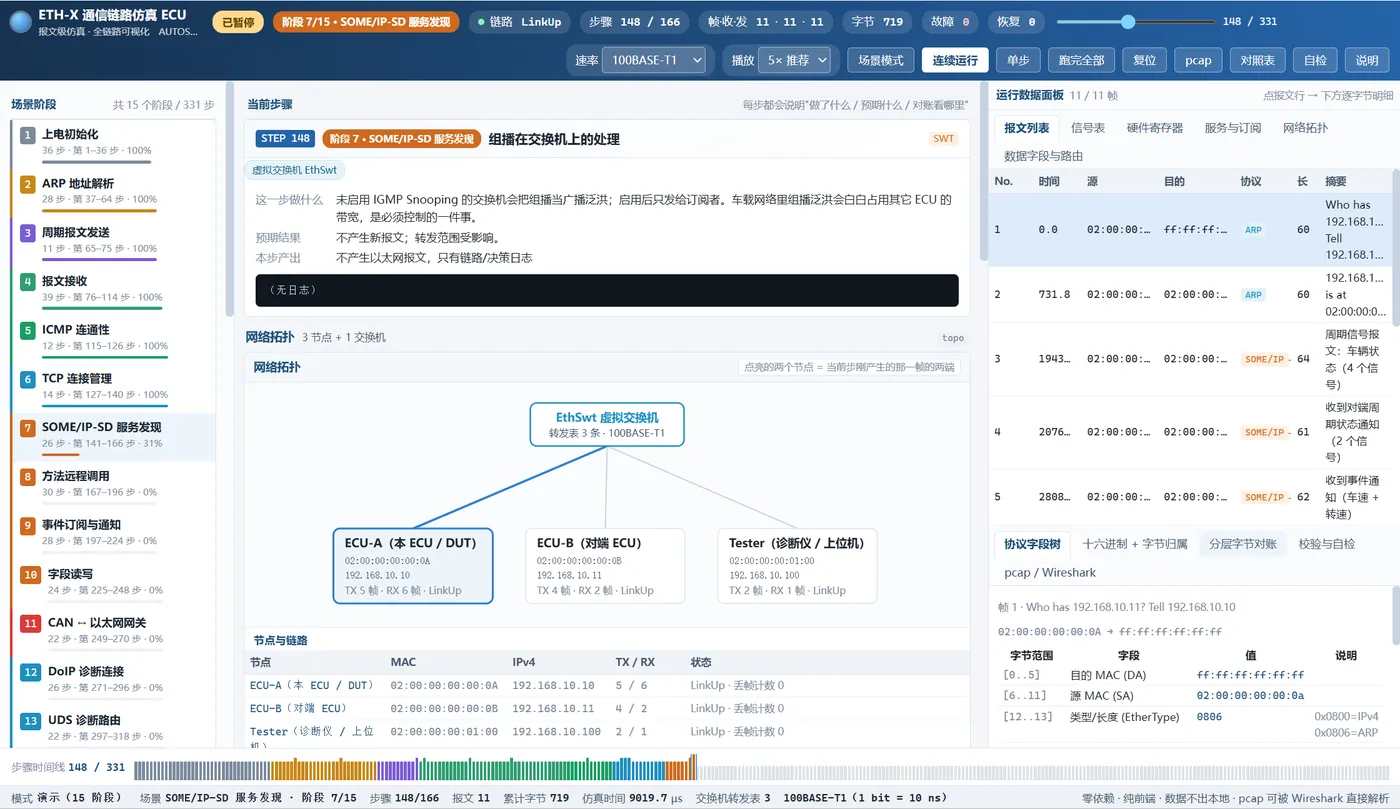

| 顶栏 | 运行状态（未启动 / 仿真运行中 / 已暂停 / 已完成）+ 阶段徽章（阶段 N/15 · 名称，颜色随阶段变）+ 步骤 N / M（M = 当前阶段的累计结束步号）+ 帧·收·发 + 故障 / 恢复 + 进度条（可拖到任意进度） + 链路速率 + 播放倍率 1×/2×/5× + 模式切换 + 连续运行（可中断）/ 单步 / 跑完全部 / 复位 / 导出 pcap / 导出对照表 / 全场景自检 |
| 左栏 | 场景阶段（15 个阶段，各自带一条进度条，点一下跳到该阶段末尾）、运行统计（2×5 共 10 项）、 AUTOSAR 模块树（高亮 = 当前层；上电阶段则显示就绪状态点：灰=未初始化，黄=待后续步骤，蓝=本步就绪，绿=已就绪）、导出选项 |
| 中栏 | 当前步骤：阶段徽章 + 标题 + 彩色分层标签胶囊（这一步涉及哪些层） → "做了什么 / 预期什么 / 本步产出"→ 日志 → 视图区 11 种（分层行走 / 网络拓扑 / 启动序列 / 时钟树 / 引脚复用 / 寄存器位段 / 配置表 / 路由 / 服务 / 信号表 / 观测与校验） → 路径面包屑（场景 › 阶段 › 步骤 › 视图 › 触发条件 › 本步产出）→ 附近步骤列表（可下断点） |
| 右栏 | 运行数据面板 6 个页签：报文列表 / 信号表 / 硬件寄存器 / 服务与订阅 / 网络拓扑 / 数据字段与路由，下方是选中帧的 5 个逐字节明细页签 |
| 底栏 | 步骤时间线：331 根竖条按阶段着色（已跑过实心、当前步高亮、有报文的那一步更高、 打过断点的顶部标红），点任意一根直接跳到那一步；右侧是运行状态条 |
| “为什么不直接抓实车的包来学？” | 实车抓包是结果，你不知道每个字节为什么是这个值；仿真器能让你看到过程——谁写的、为什么。两者互补，不是替代。 |
|---|---|
| “校验和为什么还要自己算？网卡不是会算吗？” | 正因为网卡会算（checksum offload），你抓到的包里校验和常常是还没填完的残值，Wireshark 会标 [incorrect]——那是抓包环境的假象。本工具导出的包校验和永远正确，可以拿它当正确参照物去反查真实抓包里的 offload 假错。 |
| “PduR 到底有什么用？” | 它是路由表：这条 PDU 走 UDP 还是 TCP、走哪个接口、要不要经过网关。它不碰数据，只决定数据的去向——所以它加 0 字节。 |
| “我工作中用得上哪部分？” | 做测试：用 S9 学会认故障特征；做诊断：S7+S8 是完整的 DoIP/UDS 链路；做通信：S2+S3 是 SOME/IP 的核心。 |
| “这个工具能发真包吗？” | 不能，也不该。它是教学与对账工具，不碰网卡、不联网，所以数据不出本地。 |
