02 · 架构边界：CUDA 为何是独立运行期模块

一句话：引擎不链接 CUDA——它把 CUDA 层编成一个独立动态库，运行期按固定顺序去找、去绑；找到且可用就走 GPU，找不到就让所有入口变成无害桩，行为与引入前逐字节一致。这么做不是风格偏好，而是 Windows 上 nvcc 与引擎的两套 C 运行期根本链接不到一起。
前置：建议先读 第 01 篇 · 阶段总览。
环境：x86-64 + NVIDIA RTX 5090（sm_120）· 引擎用 MinGW/GCC 构建，CUDA 层用 nvcc/MSVC 构建。

一、问题与结论

目标只有一句：有 GPU 时用 GPU，没有时行为不变。这个目标决定了边界必须是「运行期可选的独立模块」，而不是「链接期依赖」。

二、背景：为什么不直接链接

这不是风格问题，是 Windows 上的硬约束。

两套 CRT 不能链接到一起。把 MSVC 编译的 CUDA 目标文件塞进 MinGW 二进制，会拖入 _Init_thread_* / ucrt，链接期直接失败。纯 C 的模块边界让两边各用各的 CRT，互不干扰。

这与 NPU 后端的做法同源：librknnrt 也是运行期动态加载的树外运行时。

CMakeLists.txt 的注释把这条写死了：CUDA 后端默认 OFF，只有 x86-64 宿主 + 独立 GPU 才允许 ON，aarch64(RK3588) 必须保持 OFF。

# 文件：CMakeLists.txt（节选）
# 可选 NVIDIA CUDA 加速后端（默认 OFF）
# nvcc 在 Windows 上必须用 MSVC 做宿主编译器，而本引擎是 MinGW/GCC 构建
if(VLLM_CUDA)
    if(CMAKE_SYSTEM_PROCESSOR MATCHES "aarch64|arm64|ARM64")
        message(FATAL_ERROR "VLLM_CUDA targets an x86-64 host with a discrete GPU; "
                            "keep VLLM_CUDA=OFF on aarch64 (RK3588)")
    endif()
    ...
    add_compile_definitions(VLLM_HAVE_CUDA=1)   # 启用运行期加载器
endif()

三、核心机制

3.1 运行期加载与模块发现顺序

引擎启动时按固定顺序去找这个模块：

1. $VLLM_CUDA_LIB          （显式路径，调试/多版本用）
2. 可执行文件同目录          vllm_cuda.dll / libvllm_cuda.dll
3. 平台加载器搜索路径

前两条落在 vc_module_open() 里：先看环境变量，再找可执行文件所在目录。第 2 条用 vc_exe_dir() 求目录——Windows 走 GetModuleFileNameA，Linux 走 readlink("/proc/self/exe")。

/* 文件：src/npu/cuda/vllm_cuda.c（vc_module_open，节选） */
static vc_lib_t vc_module_open(char *found, size_t cap) {

#if defined(_WIN32)
    const char *names[2] = {
    "vllm_cuda.dll", "libvllm_cuda.dll" };
#else
    const char *names[2] = {
    "libvllm_cuda.so", "vllm_cuda.so" };
#endif
    const char *env = getenv("VLLM_CUDA_LIB");
    if (env && env[0]) {
                       /* ① 显式路径 */
        vc_lib_t h = vc_lib_open(env);
        if (h) {
    if (found) snprintf(found, cap, "%s", env); return h; }
    }
    char dir[1024];
    if (vc_exe_dir(dir, sizeof(dir)) == 0) {
    /* ② 可执行文件同目录 */
        for (int i = 0; i < 2; i++) {

            char p[1200];
            snprintf(p, sizeof(p), "%s/%s", dir, names[i]);
            vc_lib_t h = vc_lib_open(p);
            if (h) {
    if (found) snprintf(found, cap, "%s", p); return h; }
        }
    }
    for (int i = 0; i < 2; i++) {
              /* ③ 平台搜索路径 */
        vc_lib_t h = vc_lib_open(names[i]);
        if (h) {
    if (found) snprintf(found, cap, "%s", names[i]); return h; }
    }
    return NULL;
}

模块缺失是正常状态，不是错误。vllm_cuda_init() 找不到模块时写一条 note（module not found ...; CPU path）然后照常返回 0（成功但不可用）。

3.2 入口点绑定与版本校验

模块打开后，逐个 dlsym / GetProcAddress 把 vcuda_api_t 里的函数指针绑上：

/* 文件：src/npu/cuda/vllm_cuda.c（vllm_cuda_init，节选） */
int missing = 0;
#define VC_BIND(field, sym) \
    do { *(void **)(&c->api.field) = vc_lib_sym(c->lib, sym); \
         if (!c->api.field) missing = 1; } while (0)
VC_BIND(dev_create,        "vcuda_dev_create");
VC_BIND(dev_gemm_gw,       "vcuda_dev_gemm_gw");
VC_BIND(dev_gemm_gw_f32,   "vcuda_dev_gemm_gw_f32");
VC_BIND(dev_wcache_window, "vcuda_dev_wcache_window");
VC_BIND(dev_decode_run,    "vcuda_dev_decode_run");
VC_BIND(dev_moe_preload,   "vcuda_dev_moe_preload");
…

任一入口缺失即整体放弃（missing = 1）——这是版本不匹配的护栏。DLL 与 exe 版本错配时，宁可不加速，也不能半绑定运行导致未定义行为。

这里还有一个关库的坑值得记一笔：vllm_cuda_destroy() 会无条件调用 c->api.dev_destroy。如果某个失败分支只关了库却没清空 c->api.*，这些指针就指向已卸载的模块，再一调就是访问违例（实测 0xC0000005）。所以关库前先用 vc_api_clear() 把整张函数表清零。

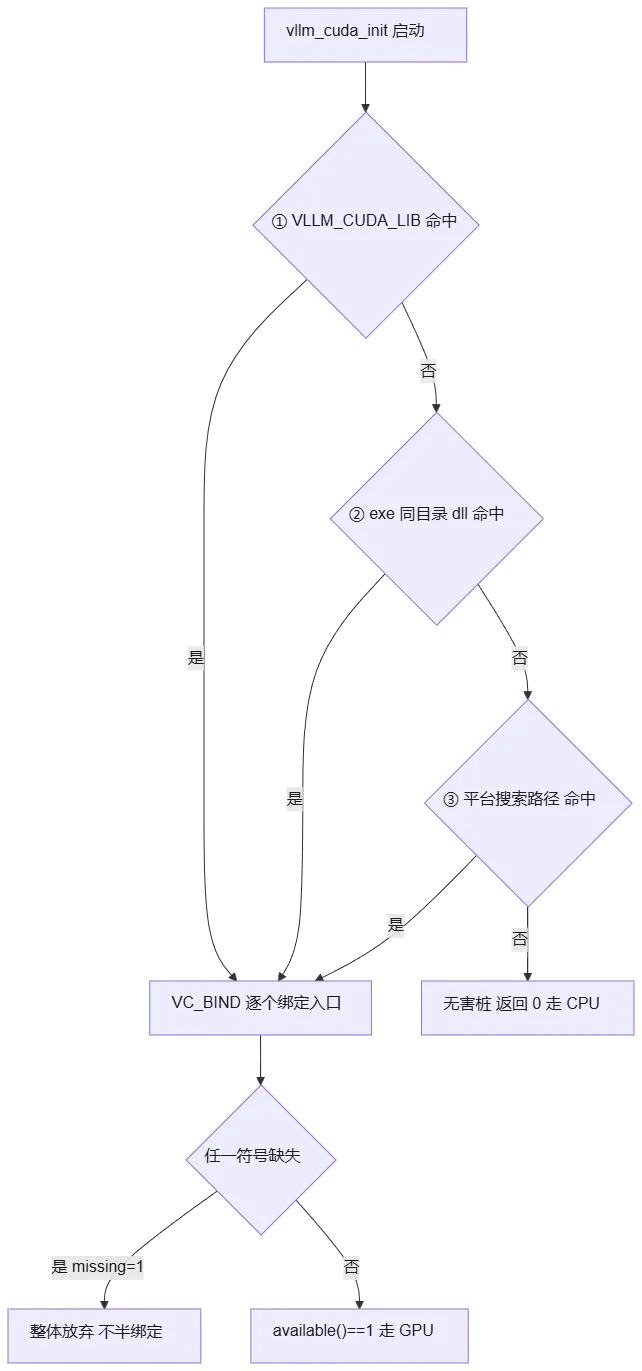

图 1：模块发现 → 绑定 → 降级的全有或全无链。vc_module_open() 依次找 $VLLM_CUDA_LIB、可执行文件同目录的 vllm_cuda.dll、平台搜索路径；找到后 VC_BIND 逐个 dlsym/GetProcAddress 绑定入口，任一符号缺失即 missing = 1 整体放弃（绝不半绑定）；找不到模块或绑定失败都退化成无害桩并返回 0，只有 available()==1 才走 GPU。

3.3 透明降级契约

vllm_cuda_init() 永不失败调用方。设备不可用的所有情况（无模块 / 无 GPU / 版本错配 / 显存不足）统一通过 vllm_cuda_available() == 0 表达，且每个 offload 入口返回 0：

0 = 调用方必须自己跑 CPU 路径；1 = 已在 GPU 上完成。

这条约定被后端所有层次严格遵守。最底层的设备层用的是相反约定（0 = 成功），翻译发生在宿主层——例如 vllm_cuda_gemm_gw()：

/* 文件：src/npu/cuda/vllm_cuda.c（vllm_cuda_gemm_gw，节选） */
if (!c || !c->ok || !c->api.dev_gemm_gw) return 0;
if (cuda_force_cpu()) return 0;
…
if (2.0 * (double)M * (double)N * (double)K < c->flops_threshold) return 0;

int rc = c->api.dev_gemm_gw(c->dev, out, Aq, a_scale, Wq, b_scale,
                            M, N, K, G, prec, wkey);
return (rc == 0) ? 1 : 0;   /* 设备层 0=成功 → 宿主层 1=已加速 */

对外接口的这一契约在公共头文件里写得很直白（include/npu/cuda/vllm_cuda.h）：

Returns 1 if executed on the GPU (out is filled), 0 if the caller must run the CPU path (no device / below FLOPs threshold / unsupported shape / any CUDA error).

而且「部分失败」永远不让 out 处于未定义状态——返回 0，调用方按 CPU 内核把每个输出重算一遍。

3.4 诊断逃生阀

调试「结果不对」时，最难分离的是两类原因：初始化的副作用 vs GPU 输出被真正使用。为此留了 VLLM_CUDA_FORCE_CPU：

/* 文件：src/npu/cuda/vllm_cuda.c（cuda_force_cpu，节选） */
/* Diagnostic escape hatch: VLLM_CUDA_FORCE_CPU=1 keeps the device initialized
 * but makes every offload fall back to the CPU - separates "init side effect"
 * from "GPU output used" as the source of a wrong result. */
static int cuda_force_cpu(void) {

    const char *e = getenv("VLLM_CUDA_FORCE_CPU");
    return (e && e[0] && e[0] != '0');
}

设备保持初始化（显存分配、上传都照做），但每个 offload 直接返回 0 走 CPU。

于是：

3.5 编译开关与无害桩

-DVLLM_HAVE_CUDA 决定引入的是真实加载器还是无害桩：

/* 文件：src/npu/cuda/vllm_cuda.c（节选） */
#else /* !VLLM_HAVE_CUDA */

/* Harmless stubs: the engine runs exactly as before this backend existed. */
struct vllm_cuda_s {
    int unused; };

int vllm_cuda_init(vllm_cuda_t **out, const vllm_cuda_cfg_t *cfg) {

    (void)cfg;
    if (out) *out = NULL;
    return 0;   /* success but unavailable: transparent fallback */
}
int vllm_cuda_available(const vllm_cuda_t *c) {
    (void)c; return 0; }

未定义该宏（VLLM_CUDA=OFF）、aarch64/RK3588 目标、或模块缺失时，走同一套桩。构建侧由 tools/build/build_x64.ps1 -Cuda 先产出 vllm_cuda.dll，再以 -DVLLM_HAVE_CUDA 编入引擎：

# 文件：tools/build/build_x64.ps1（节选）
if ($Cuda) {

    $nvcc = Get-Command nvcc -ErrorAction SilentlyContinue
    ...
    & $nvcc.Source -O2 "-arch=$CudaArch" -cudart static -shared -fmad=false @cudaD `
        -Iinclude/npu/cuda src/npu/cuda/vllm_cuda_kernels.cu -o $dll
    ...
    $cudaDefs = @('-DVLLM_HAVE_CUDA')
}

-arch 默认 native；-fmad=false 是为了不让编译器把乘加合并掉，保住数值可复现。

四、实测数据

VLLM_CUDA_FORCE_CPU 的判定表（口径：同一次运行，只切这一个开关）：

第 10 篇 那个指针越界 bug 就是靠这个开关把范围从「所有 CUDA 代码」收窄到「初始化路径」的。

五、边界与已知限制

• 这套边界只覆盖 x86-64 宿主 + 独立 NVIDIA GPU；aarch64(RK3588) 目标必须 VLLM_CUDA=OFF。
• -Cuda 构建需要在「x64 Native Tools Command Prompt for VS」里跑（nvcc 要 cl.exe 做宿主编译器）。
• 出厂档与诊断档的 DLL 同名（都叫 vllm_cuda.dll），一旦互相覆盖，别人拿到的可能是「名为出厂、实为诊断」的产物——所以诊断用的额外 -D 默认不允许写进出厂目录。
• 「模块缺失 → 逐字节等价」是本篇边界能成立的前提，但它只保证未引入后端时行为不变；不能外推为「任何版本错配都安全」——版本错配走的是「整体放弃」而不是「部分可用」。

CPU 对照（迁移前基线）

• CPU 参考：kestrel-llm 裸引擎（无 CUDA 时每个 offload 由引擎自跑 CPU，桩行为与引入后逐字节等价）。
• 迁移要点：CPU 侧单进程引擎 → CUDA 侧做成纯 C ABI 的独立运行期模块（MinGW 与 MSVC 两套 CRT 不可链接）；任一入口缺失即整体放弃，VLLM_CUDA_FORCE_CPU 作逃生阀；编译加 -fmad=false。
• 真机验证：命中 E1+E2（-Cuda 构建成功、模块加载/VC_BIND 生效、selftest 全绿）。

六、小结（可复用结论）

1. 硬约束决定架构：Windows 上 nvcc 只有 MSVC 宿主、引擎是 MinGW/GCC，两套 CRT 不可链接；因此 CUDA 层必须是纯 C ABI 的独立运行期模块，而不是链接期依赖。
2. 「任一入口缺失即整体放弃」是护栏：宁可完全不加速，也不允许半绑定运行——后者是未定义行为的源头。
3. init 永不失败、offload 用 0/1 表达：「有 GPU 加速、无 GPU 零回归」这条一致性契约，靠统一返回约定贯彻到每一层。
4. VLLM_CUDA_FORCE_CPU 是把两类原因分开的最小工具：设备照常初始化，只是每个 offload 走 CPU；一次切换即可判断错在初始化还是错在计算。
5. 模块缺失是正常状态：加载器找不到模块不是错误，写个 note 就返回，引擎照常跑 CPU。
