摘要：本文详细介绍如何在 Ubuntu 22.04 上搭建 ROS2、PX4 与 AirSim 的联合仿真环境。文章从系统框图入手，梳理飞控、主机系统与仿真环境三者的协作关系，随后依次讲解前置依赖安装、Micro-XRCE-DDS-Agent 安装、ROS2 安装、PX4 固件安装、AirSim 安装与配置，以及 ROS2 与 PX4 的桥接方法。最后给出联合仿真启动步骤、验证测试方法和常见问题排查表，帮助读者从零开始构建完整的无人机开发与验证闭环。

一、系统框图

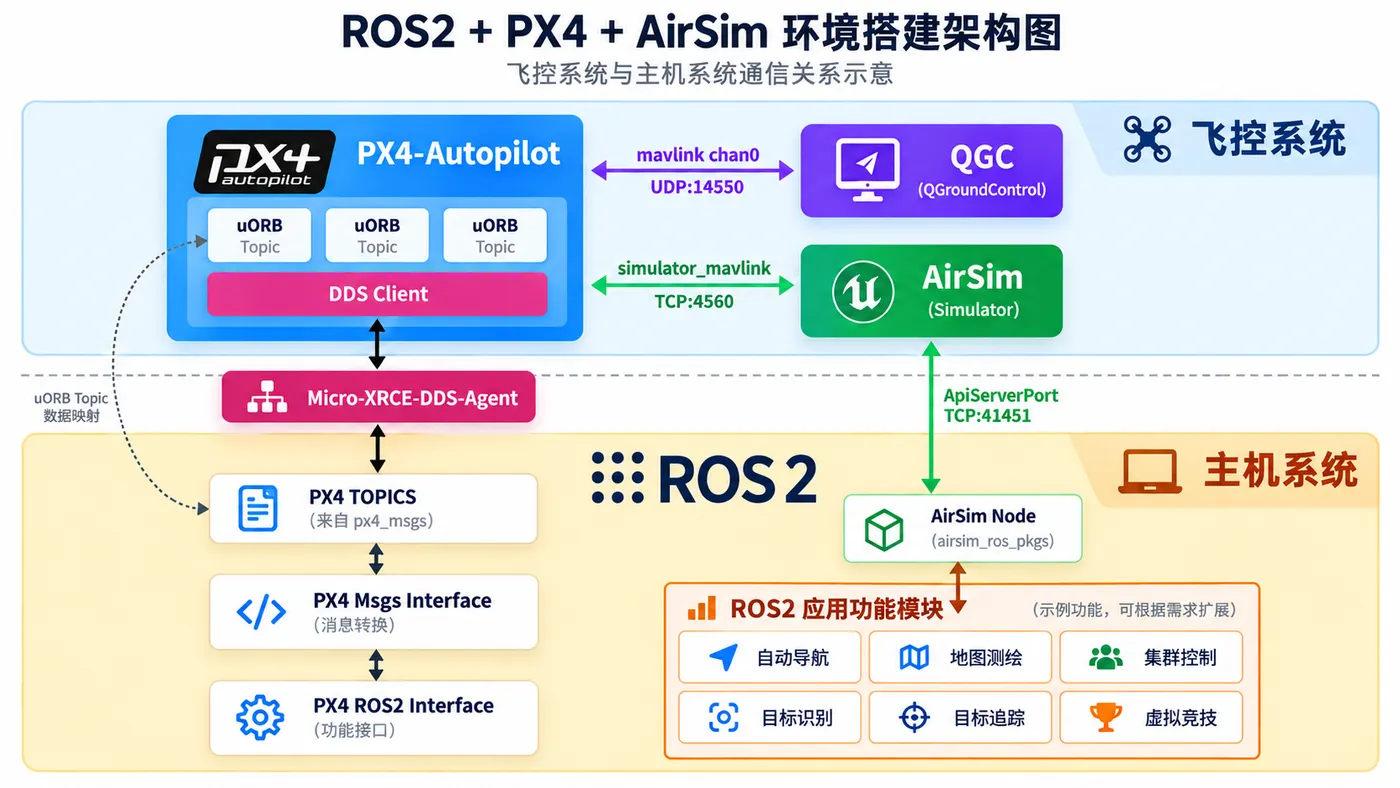

ROS2、PX4 与 AirSim 的联合仿真环境由多个组件协同工作，整体架构如下图所示：

整个系统可以划分为三个主要部分：

1. PX4：飞行控制系统

PX4 负责无人机底层飞行控制，包括：

姿态估计
位置估计
姿态控制
位置控制
飞行模式管理
Offboard 控制
故障保护
执行器输出

在真实无人机中，PX4 通常运行在 Pixhawk 等飞控硬件上；在本文仿真环境中，则使用 PX4 SITL（Software In The Loop）直接运行在 WSL2 Ubuntu 中。

2. ROS2：上层算法系统

ROS2 运行在主机侧，负责：

路径规划
目标识别
视觉算法
自主导航
任务规划
多机协同
上层控制逻辑

ROS2 与 PX4 之间不需要通过 MAVLink 进行核心 Topic 通信，而是使用：

PX4 uORB
   ↕
uXRCE-DDS Client
   ↕
Micro-XRCE-DDS-Agent
   ↕
DDS
   ↕
ROS2

3. AirSim：物理与传感器仿真环境

AirSim 运行在 Windows 中，用于提供：

无人机动力学模型
IMU
GPS
气压计
相机
深度图
碰撞
Unreal Engine 场景

PX4 与 AirSim 之间通过 MAVLink / Simulator 接口形成仿真闭环。

二、通信关系说明

整套环境中最容易混淆的是 MAVLink 与 uXRCE-DDS。它们不是同一个东西，也不是互相替代关系。

1. PX4 ↔ ROS2

使用 uXRCE-DDS + DDS，通信路径：

ROS2
  ↕
DDS
  ↕
Micro-XRCE-DDS-Agent
  ↕
uXRCE-DDS Client
  ↕
PX4 uORB

Micro-XRCE-DDS-Agent 的作用是把 PX4 中的 uORB 数据带入 DDS 数据空间，从而让 ROS2 可以通过 Topic 与 PX4 交换数据。

2. PX4 ↔ AirSim

使用 MAVLink / PX4 Simulator Interface，主要传输：

仿真 IMU
GPS
气压计
飞行状态
电机/执行器控制量

形成：

PX4
 ↓ 控制输出
AirSim
 ↓ 物理仿真
传感器数据
 ↓
PX4

3. PX4 ↔ QGroundControl

同样主要使用 MAVLink。QGC 用于：

飞行状态监控
参数配置
飞行模式切换
航点任务规划
解锁/上锁
日志与调试

因此本文的核心关系可以记为：

ROS2 ←── uXRCE-DDS ──→ PX4 ←── MAVLink ──→ AirSim
                              ↕
                           MAVLink
                              ↕
                             QGC

二、环境概述

本文采用「Windows + WSL2」双环境架构：

Windows 11：运行 Unreal Engine 4.27、AirSim 与 QGroundControl；
WSL2 Ubuntu 22.04：运行 PX4 SITL、ROS2 Humble、Micro-XRCE-DDS-Agent 以及自定义 ROS2 节点。

这样划分的原因是 AirSim/Unreal Engine 在 Windows 下图形与驱动支持更成熟，而 PX4 与 ROS2 的 Linux 工具链更适合运行在 Ubuntu 中。

需要特别注意：WSL2 本质上运行在独立虚拟机网络中，Windows 与 WSL2 拥有不同 IP，因此 PX4 与 AirSim 不能直接依赖 127.0.0.1 通信，必须显式配置 Windows 主机 IP、WSL2 IP 和防火墙端口。

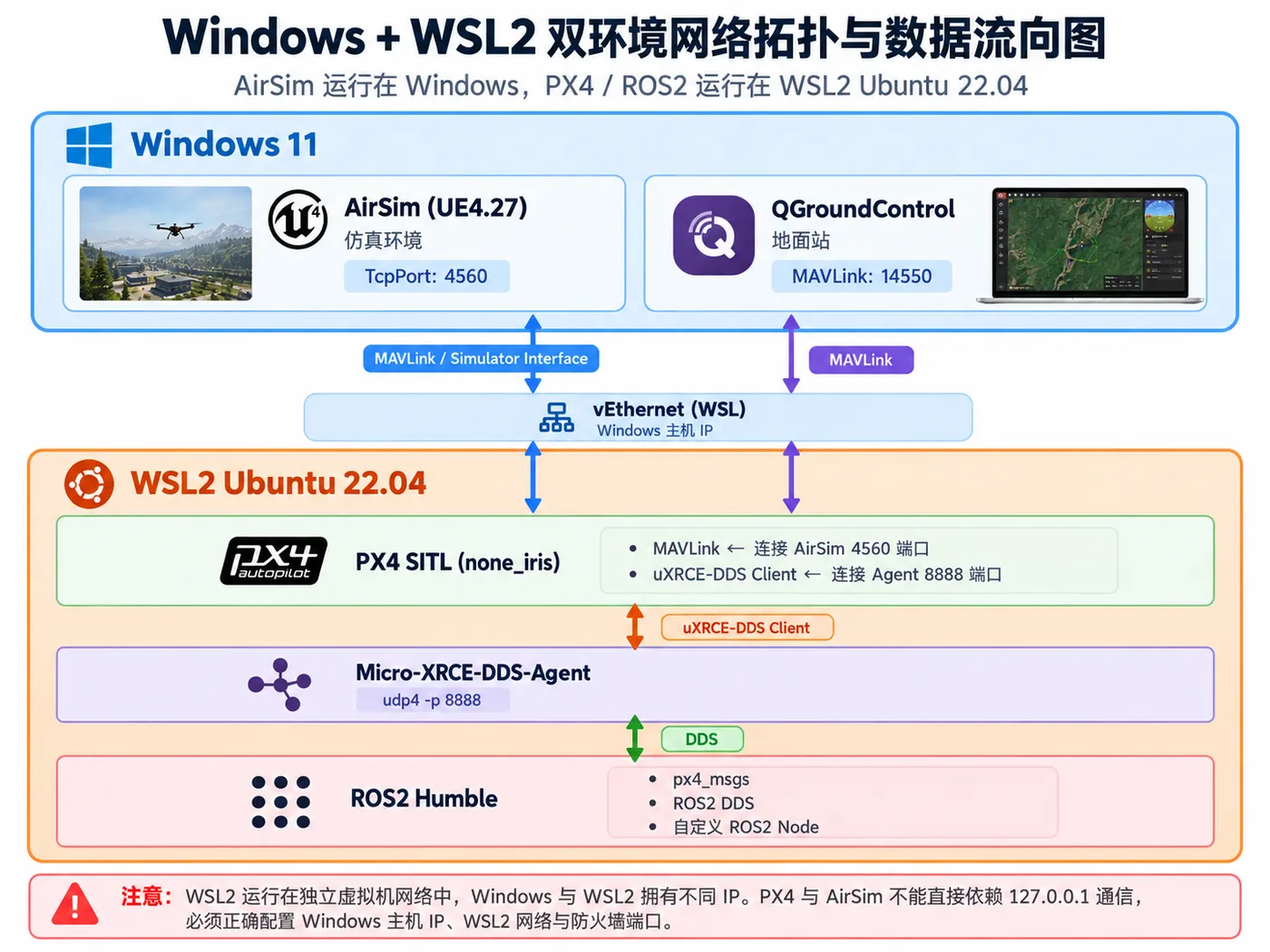

下面梳理一下这套双环境架构下的网络拓扑与数据流向：

┌───────────────────────────── Windows 11 ─────────────────────────────┐
│                                                                      │
│   AirSim (UE4.27)          QGroundControl                            │
│   ─────────────            ─────────────                             │
│   TcpPort: 4560            MAVLink: 14550                            │
│        │                        │                                    │
│        │ MAVLink                │ MAVLink                            │
└────────┼────────────────────────┼────────────────────────────────────┘
         │                        │
         │  vEthernet (WSL)       │
         │  (Windows 主机 IP)     │
         ▼                        ▼
┌───────────────────────────── WSL2 Ubuntu 22.04 ──────────────────────┐
│                                                                      │
│   PX4 SITL (none_iris)                                               │
│   ├── MAVLink  ←── 连接 AirSim 4560 端口                             │
│   └── uXRCE-DDS Client ←── 连接 Agent 8888 端口                      │
│                                                                      │
│   Micro-XRCE-DDS-Agent (udp4 -p 8888)                                │
│        │                                                             │
│        │ DDS                                                         │
│        ▼                                                             │
│   ROS2 Humble                                                       │
│   ├── px4_msgs                                                       │
│   ├── ROS2 DDS                                                       │
│   └── 自定义 ROS2 Node                                               │
└──────────────────────────────────────────────────────────────────────┘

从上图可以看出，整个系统存在两条独立的通信链路：

MAVLink 链路：PX4 SITL 与 AirSim 之间通过 4560 端口进行仿真数据交换，QGroundControl 通过 14550 端口接入同一 MAVLink 网络，用于监控与调试。
uXRCE-DDS 链路：PX4 内部的 uORB 消息通过 uXRCE-DDS Client 发送到 Micro-XRCE-DDS-Agent（8888 端口），再由 Agent 桥接到 DDS 数据空间，最终被 ROS2 节点订阅或发布。

两条链路相互独立、互不干扰，这也是为什么 ROS2 与 PX4 的核心 Topic 通信不需要经过 MAVLink 的原因。

本文采用 PX4 内置的 uXRCE-DDS Client 与 Micro-XRCE-DDS-Agent 建立 PX4 与 ROS2 之间的通信。px4_ros_com 不是当前通信链路中必须运行的桥接节点，主要可用于示例代码和辅助开发。

三、版本矩阵与网络端口

在开始搭建之前，需要先明确各组件版本与网络端口，这是 Windows + WSL2 跨主机方案能否跑通的关键。版本不匹配是联合仿真环境搭建中最常见的失败原因之一，因此建议严格按照下表选择版本。

3.1 版本矩阵

操作系统：Windows 11 + WSL2 Ubuntu 22.04 LTS
ROS2：Humble Hawksbill（安装在 WSL2 Ubuntu 22.04 中）
PX4：固定一个稳定 tag/commit（建议固定你实际验证通过的版本，不要写宽泛范围）
Micro XRCE-DDS Agent：v2.4.2（对应 ROS2 Humble / Fast DDS 2.6.x）
AirSim：Windows 原生安装，与 UE4.27 兼容版本
Unreal Engine：4.27
Visual Studio：2022
QGroundControl：稳定版本（推荐放 Windows）
MAVSDK：可选开发工具（主链路不依赖）

关于版本选择，有几点需要特别说明：

ROS2 与 Agent 的对应关系：ROS2 Humble 默认使用 Fast DDS 2.6.x，PX4 官方兼容表明确要求 Micro-XRCE-DDS-Agent 使用 v2.4.2。如果 Agent 版本过高或过低，可能导致 uORB Topic 无法正确映射到 DDS 数据空间。
PX4 版本固定：PX4 主分支更新频繁，不同版本对 uXRCE-DDS 的支持和默认配置可能存在差异。建议在验证通过后，使用 git checkout <tag> 固定版本，避免后续升级引入未知问题。
UE 与 AirSim 的兼容性：AirSim 对 Unreal Engine 版本有严格要求，UE4.27 是当前验证最充分的组合。使用其他 UE 版本时，需要确认 AirSim 是否支持对应的引擎版本。

3.2 网络端口表

端口	协议	用途
4560	TCP	PX4 simulator 与 AirSim 通信
14540	UDP	AirSim/PX4 控制链路
14580	UDP	AirSim/PX4 控制链路（远端）
8888	UDP	PX4 uXRCE-DDS Client 与 Agent 通信
14550	UDP	QGroundControl MAVLink 端口
41451	TCP	AirSim API Server（可选，WSL2 直接访问时）

端口配置时需要注意以下几点：

4560 端口：这是 PX4 与 AirSim 之间 MAVLink 通信的核心端口，对应 AirSim settings.json 中的 TcpPort 配置。PX4 启动时会主动连接该端口，因此 AirSim 必须先于 PX4 启动。
8888 端口：这是 PX4 的 uXRCE-DDS Client 与 Micro-XRCE-DDS-Agent 之间的通信端口。Agent 启动时使用 MicroXRCEAgent udp4 -p 8888 监听该端口，PX4 启动后会自动建立连接。
防火墙放行：在 Windows 防火墙中，需要放行 4560、14540、14580、14550 等端口，否则 WSL2 中的 PX4 无法访问 Windows 中的 AirSim 和 QGroundControl。

飞控部分基础环境安装教程：Windows11下WSL+PX4+Gazebo+ QGroundContro安装_linkgroundcontrol-CSDN博客

四、Micro-XRCE-DDS-Agent 安装

Micro-XRCE-DDS-Agent 是 PX4 与 ROS2 之间通信的关键桥梁。PX4 内部使用 uORB 消息机制，而 ROS2 使用 DDS 通信协议，两者无法直接互通。Micro-XRCE-DDS-Agent 作为 DDS 代理，负责将 PX4 的 uORB Topic 映射为 ROS2 的 Topic，从而实现飞控与上层算法框架之间的数据交换。

ROS2 Humble 对应 Fast DDS 2.6.x，PX4 官方兼容表要求 Micro-XRCE-DDS-Agent 2.4.2。Agent 可以独立编译，也可以放到 ROS2 工作空间中。为了目录清晰，这里采用独立安装：

# 进入用户主目录
cd ~
# 克隆指定版本 v2.4.2 的 Agent 源码
git clone -b v2.4.2 https://github.com/eProsima/Micro-XRCE-DDS-Agent.git
# 进入源码目录
cd Micro-XRCE-DDS-Agent
# 创建编译目录并进入
mkdir -p build && cd build
# 配置 CMake 构建
cmake ..
# 使用多核并行编译
make -j$(nproc)
# 安装到系统目录
sudo make install
# 刷新动态链接库缓存
sudo ldconfig /usr/local/lib/

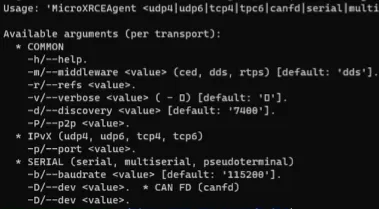

编译安装完成后，可通过以下命令验证 Micro-XRCE-DDS-Agent 是否安装成功：

# 查看 Micro-XRCE-DDS-Agent 的帮助信息，确认命令可用
MicroXRCEAgent --help

启动 Micro-XRCE-DDS-Agent 服务，默认监听 UDP 端口 8888：

# 启动 Agent，使用 UDP 协议并监听 8888 端口
MicroXRCEAgent udp4 -p 8888

启动成功后，终端会显示 Agent 正在监听指定端口，等待 PX4 通过串口或 UDP 连接。至此，Micro-XRCE-DDS-Agent 安装完成。后续在启动 PX4 时，PX4 的 uXRCE-DDS Client 与 Agent 建立传输连接后，PX4 指定的 uORB 话题才能进入 DDS 数据空间，进而与 ROS2 通信。

这里补充一个关键细节：Agent 与 PX4 的 uXRCE-DDS Client 之间是「先启动 Agent、后启动 PX4」的依赖关系。如果先启动 PX4 再启动 Agent，PX4 的 uXRCE-DDS Client 会因找不到 Agent 而反复重试连接，虽然最终也能连上，但会拖慢启动流程并产生大量重试日志。因此建议严格按照「先 Agent、后 PX4」的顺序启动。

另外，Agent 默认只监听 UDP 8888 端口。如果你的网络环境存在多个网卡（例如 WSL2 的虚拟网卡与 Windows 物理网卡并存），可以显式指定监听地址，避免 Agent 绑定到错误的网卡上：

# 查看本机所有 IP 地址，确认 WSL2 网卡地址
ip addr show
# 显式指定监听地址（示例：监听 172.20.10.5 的 8888 端口）
MicroXRCEAgent udp4 -p 8888 -i 172.20.10.5

如果后续在「九、验证与测试」中发现 ros2 topic echo 无输出，可以优先检查 Agent 是否监听在正确的网卡地址上，以及 PX4 启动日志中是否出现 uXRCE-DDS Client 连接成功的记录。

四、ROS2 安装

ROS2 是上层算法框架的核心，本节介绍在 Ubuntu 22.04 上安装 ROS2 Humble 版本，并初始化工作空间。首先配置 ROS2 软件源并完成安装：

# 更新软件源并安装 curl 工具
sudo apt update && sudo apt install curl
# 下载 ROS2 官方 GPG 密钥并保存到系统密钥环
curl -sSL https://raw.githubusercontent.com/ros/rosdistro/master/ros.key -o /usr/share/keyrings/ros-archive-keyring.gpg
# 添加 ROS2 软件源到 apt 源列表
echo "deb [arch=$(dpkg --print-architecture) signed-by=/usr/share/keyrings/ros-archive-keyring.gpg] http://packages.ros.org/ros2/ubuntu $(source /etc/os-release && echo $UBUNTU_CODENAME) main" | sudo tee /etc/apt/sources.list.d/ros2.list > /dev/null
# 更新软件源索引
sudo apt update
# 安装 ROS2 Humble 桌面版及 colcon 构建工具
sudo apt install ros-humble-desktop python3-colcon-common-extensions

这里补充一个细节：ros-humble-desktop 是完整桌面版，包含 RViz、rqt 等可视化工具，适合需要调试和观察话题数据的场景。如果只想最小化安装，可以替换为 ros-humble-ros-base，但后续验证阶段缺少 RViz 等工具会不太方便，因此建议直接安装桌面版。

ROS2 安装完成后，需要初始化环境变量并创建工作空间，以便后续编译和运行自定义节点：

# 加载 ROS2 环境变量
source /opt/ros/humble/setup.bash
# 创建工作空间目录并进入
mkdir -p ~/ros2_px4_ws/src && cd ~/ros2_px4_ws
# 编译工作空间
colcon build

编译完成后，工作空间会生成 install 目录，其中包含编译好的包和 setup.bash 环境脚本。后续每次打开新终端时，都需要先执行 source /opt/ros/humble/setup.bash 和 source ~/ros2_px4_ws/install/setup.bash 来加载 ROS2 与工作空间的环境变量，才能正常使用 ros2 命令。

为了验证 ROS2 是否安装成功，可以运行以下命令检查版本信息：

# 检查当前加载的 ROS2 发行版
echo $ROS_DISTRO
# 查看 ROS2 命令帮助，确认 CLI 正常
ros2 --help
# 查看已安装的 ROS2 包数量
ros2 pkg list | wc -l

如果 echo $ROS_DISTRO 输出 humble，说明 ROS2 环境变量已正确加载。此外，还可以通过 printenv | grep ROS 查看完整的 ROS2 环境变量，正常情况下应能看到 ROS_VERSION=2、ROS_PYTHON_VERSION=3 和 ROS_DISTRO=humble。建议在 ~/.bashrc 末尾追加以下两行，让每次打开终端时自动加载 ROS2 与工作空间的环境变量，避免手动 source 的麻烦：

# 追加到 ~/.bashrc 末尾
echo "source /opt/ros/humble/setup.bash" >> ~/.bashrc
echo "source ~/ros2_px4_ws/install/setup.bash" >> ~/.bashrc
# 使配置立即生效
source ~/.bashrc

注意：如果后续在「七、ROS2 与 PX4 桥接」中编译 px4_ros_com 时提示找不到某些依赖包，可以回到本节确认 ros-humble-desktop 是否完整安装，必要时补充安装 ros-humble-rmw-fastrtps-cpp 等与 Fast DDS 相关的包。

五、PX4 固件安装

克隆 PX4 源码并安装依赖工具链。注意：AirSim 场景下不要使用 make px4_sitl gazebo-classic，因为这会启动 Gazebo Classic 目标，而不是等待 Windows AirSim 连接。AirSim 官方 PX4 SITL 流程使用 make px4_sitl_default none_iris：

# 进入工作目录
cd ~/workspace
# 克隆 PX4 源码（含子模块）
git clone --recursive https://github.com/PX4/PX4-Autopilot.git
# 进入源码目录
cd PX4-Autopilot
# 强烈建议固定你实际验证通过的 tag/commit，例如：
# git checkout <你的固定版本>
# 更新子模块
git submodule update --init --recursive
# 安装 SITL 所需工具链（跳过 NuttX 和仿真工具）
bash ./Tools/setup/ubuntu.sh --no-nuttx --no-sim-tools

这里补充一个细节：PX4 主分支更新频繁，不同版本对 uXRCE-DDS 的支持和默认配置可能存在差异。建议在验证通过后，使用 git checkout <tag> 固定版本，避免后续升级引入未知问题。同时，安装工具链完成后建议重新打开一个 WSL2 终端，确保环境变量生效。

编译完成后，验证固件是否正常启动：

make px4_sitl_default none_iris

启动 PX4 前，需要先设置 PX4_SIM_HOST_ADDR 环境变量，指向 AirSim 所在的 Windows 主机地址（即 WSL2 的默认网关，也就是 Windows 的 vEthernet (WSL) 地址）：

# 自动获取 Windows 主机在 WSL2 网络中的地址
export PX4_SIM_HOST_ADDR=$(ip route | awk '/default/ {print $3; exit}')
# 打印确认地址
echo $PX4_SIM_HOST_ADDR

重要：WSL2 重启后虚拟网卡地址可能变化，不要写死某个 172.x.x.x 地址，应每次启动前重新获取实际地址。如果 PX4 一直显示 Waiting for simulator to connect，请优先检查 PX4_SIM_HOST_ADDR 是否与 Windows 的 vEthernet (WSL) IPv4 地址一致，并确认 Windows 防火墙已放行 4560 端口。

六、AirSim 安装与配置

本文的 AirSim 运行在 Windows 中，而不是在 WSL2 Ubuntu 中编译和启动。因此，不再使用 ./setup.sh 和 ./build.sh 这种 Linux 安装方式，而是采用 Windows + Unreal Engine 4.27 + AirSim 的组合。AirSim 原项目已经比较老，建议固定 AirSim commit、Unreal Engine 4.27 和 PX4 tag，避免后续因为版本变化导致无法复现。

Windows 中 AirSim 的配置文件一般位于 Documents\AirSim\settings.json。针对 Windows AirSim + WSL2 PX4 的跨主机方案，可以使用类似配置：

{

  "SettingsVersion": 1.2,
  "SimMode": "Multirotor",
  "ClockType": "SteppableClock",
  "Vehicles": {

    "PX4": {

      "VehicleType": "PX4Multirotor",
      "UseSerial": false,
      "LockStep": true,
      "UseTcp": true,
      "TcpPort": 4560,
      "ControlIp": "remote",
      "ControlPortLocal": 14540,
      "ControlPortRemote": 14580,
      "LocalHostIp": "172.31.64.1"
    }
  }
}

其中 172.31.64.1 必须替换为你自己的 Windows vEthernet (WSL) IPv4 地址。获取方法：在 Windows CMD 或 PowerShell 中执行 ipconfig，找到 Ethernet adapter vEthernet (WSL) 对应的 IPv4 地址。注意不同电脑地址不同，且 WSL2 重启之后 IP 可能变化。

配置完成后，启动 Windows 上的 AirSim / Unreal 场景，确保场景已经进入运行状态，再回到 WSL2 中启动 PX4。

七、ROS2 与 PX4 桥接

这里需要先澄清一个容易混淆的点：px4_ros_com 并不是当前 PX4 与 ROS2 通信必须运行的「桥接节点」。核心通信链路实际上是：

PX4 uORB
   ↓
uXRCE-DDS Client
   ↓
Micro-XRCE-DDS-Agent
   ↓
DDS
   ↓
px4_msgs / ROS2 Node

ROS2 侧需要 px4_msgs 提供与 PX4 对应的 ROS2 消息定义。进入工作空间并克隆：

# 进入工作空间源码目录
cd ~/ros2_px4_ws/src
# 克隆 px4_msgs 消息定义包
git clone https://github.com/PX4/px4_msgs.git
# 进入 px4_msgs 目录
cd px4_msgs
# 建议根据 PX4 版本切换对应分支
# git checkout <与你的PX4版本匹配的分支>

然后重新构建工作空间：

# 回到工作空间根目录
cd ~/ros2_px4_ws
# 加载 ROS2 环境变量
source /opt/ros/humble/setup.bash
# 使用符号链接方式编译，便于后续开发调试
colcon build --symlink-install
# 加载工作空间环境变量
source ~/ros2_px4_ws/install/setup.bash

编译完成后，PX4 的 uORB 消息会通过 uXRCE-DDS Client 进入 DDS 数据空间，ROS2 节点即可通过 px4_msgs 提供的消息类型订阅或发布对应 Topic，无需额外运行桥接节点。

八、联合仿真启动

按以下顺序启动各组件，顺序颠倒会导致 MAVLink 连接失败或话题为空：

Windows 启动 AirSim 仿真环境，加载无人机场景。
WSL2 设置 Windows 主机地址（PX4_SIM_HOST_ADDR）。
WSL2 启动 Micro-XRCE-DDS-Agent，监听 8888 端口。
WSL2 启动 PX4 SITL，连接 AirSim 的 MAVLink 端口。
WSL2 验证 ROS2 话题，确认数据流通。
Windows 启动 QGroundControl，确认 MAVLink 连接。

启动命令示例：

# 终端1（Windows）：启动 AirSim / Unreal Engine 场景
# 确保场景已进入运行状态，等待 PX4 连接
终端2（WSL2）：设置 Windows 主机地址
export PX4_SIM_HOST_ADDR=$(ip route | awk '/default/ {print $3; exit}')
echo $PX4_SIM_HOST_ADDR
终端3（WSL2）：启动 Micro-XRCE-DDS-Agent
source /opt/ros/humble/setup.bash
source ~/ros2_px4_ws/install/setup.bash
MicroXRCEAgent udp4 -p 8888
终端4（WSL2）：启动 PX4 SITL
cd ~/PX4-Autopilot
export PX4_SIM_HOST_ADDR=$(ip route | awk '/default/ {print $3; exit}')
make px4_sitl_default none_iris
终端5（WSL2）：验证 ROS2 话题
source /opt/ros/humble/setup.bash
source ~/ros2_px4_ws/install/setup.bash
ros2 topic list

注意：PX4 启动命令必须使用 make px4_sitl_default none_iris，不要使用 make px4_sitl gazebo-classic，后者会启动 Gazebo Classic 目标，而不是等待 Windows 上的 AirSim 连接。正常情况下 PX4 会显示 Waiting for simulator to connect ...，连接成功后即可进入 PX4 SITL shell。

九、验证与测试

保持 AirSim 与 PX4 正常运行，另外打开一个 WSL2 终端进行验证。首先确认 Micro-XRCE-DDS-Agent 已启动：

# 加载 ROS2 与工作空间环境变量
source /opt/ros/humble/setup.bash
source ~/ros2_px4_ws/install/setup.bash
# 启动 Agent，监听 8888 端口
MicroXRCEAgent udp4 -p 8888

进入 PX4 shell 后，可以检查 uXRCE-DDS Client 是否正常运行：

# 在 PX4 SITL shell 中检查 uXRCE-DDS Client 状态
uxrce_dds_client status

新开一个 WSL2 终端，查看当前所有 ROS2 话题：

# 加载环境变量
source /opt/ros/humble/setup.bash
source ~/ros2_px4_ws/install/setup.bash
# 查看当前所有 ROS2 话题
ros2 topic list

如果通信成功，应该能够看到类似 /fmu/in/... 和 /fmu/out/... 的话题，例如：

/fmu/out/vehicle_status
/fmu/out/vehicle_odometry
/fmu/out/vehicle_local_position

读取状态和里程计数据：

# 读取 PX4 状态话题的实时消息
ros2 topic echo /fmu/out/vehicle_status
# 读取里程计话题的实时消息
ros2 topic echo /fmu/out/vehicle_odometry

如果能够正常接收到 PX4 的状态消息，说明 ROS2、PX4 与 AirSim 的联合仿真环境搭建成功。此外，还可以通过以下命令进一步验证：

# 查看话题发布频率，确认数据持续流动
ros2 topic hz /fmu/out/vehicle_status
# 查看节点列表，确认相关节点正常运行
ros2 node list

在 QGroundControl 中，如果能看到无人机模型并实时显示姿态、高度等状态信息，说明 AirSim 与 PX4 的 MAVLink 链路也已打通。需要注意：PX4 并不会自动把所有 uORB Topic 都暴露到 ROS2，实际发布和订阅的 Topic 由 PX4 对应版本中的 DDS Topic 配置决定。

十、常见问题排查

搭建过程中难免遇到各种问题，下面汇总了最常见的几类故障及其排查思路：

问题	可能原因	解决方案
AirSim 无法启动	Unreal Engine 版本不匹配	确认使用 UE4.27 构建 AirSim
PX4 连接失败	MAVLink 端口配置错误	检查 settings.json 中的 TcpPort 设置
ROS2 话题为空	Agent 未连接 / PX4 uXRCE-DDS Client 未运行 / ROS2 工作空间未加载	检查 Agent、PX4 Client 状态和 ROS2 环境
PX4 无法连接 AirSim	PX4_SIM_HOST_ADDR 未设置或地址错误	启动前执行 export PX4_SIM_HOST_ADDR=$(ip route	awk '/default/ {print $3; exit}') 重新获取地址
Micro-XRCE-DDS-Agent 启动失败	端口 8888 被占用	使用 lsof -i:8888 查看占用进程，或更换端口并同步修改 PX4 配置
WSL2 重启后无法通信	虚拟网卡 IP 地址发生变化	不要写死 IP，每次启动前重新获取 PX4_SIM_HOST_ADDR 并检查防火墙规则
PX4 启动后立即退出	AirSim 尚未启动或端口未就绪	先启动 AirSim 并确认 4560 端口可访问，再启动 PX4 SITL
ros2 topic echo 无输出	Agent 未连接 / PX4 uXRCE-DDS Client 未运行 / ROS2 工作空间未加载	检查 Agent、PX4 Client 状态和 ROS2 环境

如果遇到上述表格之外的问题，建议按以下顺序排查：先确认各组件版本与版本矩阵一致，再检查网络端口是否被占用，最后查看终端日志中的错误提示，通常能快速定位问题根源。

此外，建议在搭建过程中养成记录日志的习惯。每个组件启动时都会输出关键信息，例如 PX4 启动日志中的 MAVLink 连接状态、Agent 日志中的 Client 连接记录、ROS2 节点的话题发布频率等。遇到问题时，先对照日志定位是哪个环节出错，再结合上表针对性解决，往往能事半功倍。

十一、总结

本文详细介绍了 ROS2、PX4 与 AirSim 联合仿真环境的搭建流程，从依赖安装、组件编译到联合启动与验证，覆盖了完整的开发链路。该环境可用于无人机算法验证、路径规划测试和视觉感知研究，为后续开发提供了可靠的仿真基础。

回顾整个搭建过程，核心要点可以归纳为以下四点：

版本固定：ROS2 Humble、PX4 固定 tag、Micro-XRCE-DDS-Agent v2.4.2、UE4.27 与 AirSim 之间必须保持兼容，建议将实际验证通过的版本记录下来，避免升级引入未知问题。
网络打通：Windows + WSL2 跨主机方案的关键在于 IP 与端口。PX4 与 AirSim 通过 4560 端口通信，PX4 与 Agent 通过 8888 端口通信，每次启动前都要重新获取 PX4_SIM_HOST_ADDR，并确保防火墙放行相关端口。
启动顺序：先在 Windows 中启动 AirSim，然后在 WSL2 中启动 Micro-XRCE-DDS-Agent，再启动 PX4 SITL。PX4 与 Agent 建立连接后，加载 ROS2 工作空间，并通过 /fmu/in/... 与 /fmu/out/... Topic 验证 PX4 与 ROS2 的通信是否正常。最后可以启动 QGroundControl 对 PX4 飞行状态进行监控。其中 ROS2 与 PX4 的通信并不依赖单独启动 px4_ros_com 桥接节点，而是由 PX4 内置的 uXRCE-DDS Client 与 Micro-XRCE-DDS-Agent 完成 DDS 数据交换。
日志排查：搭建过程中养成查看日志的习惯，PX4 启动日志中的 MAVLink 连接状态、Agent 日志中的 Client 连接记录、ROS2 节点的话题发布频率都是定位问题的关键线索。

后续可以在此基础上继续深入的方向包括：使用 MAVSDK 编写更复杂的航点任务、接入视觉传感器进行目标检测与避障、将仿真中验证通过的算法迁移到真实无人机等。希望本文能帮助你顺利搭建起属于自己的无人机仿真开发环境。

ROS2+PX4+AirSim环境搭建

一、系统框图

1. PX4：飞行控制系统

2. ROS2：上层算法系统

3. AirSim：物理与传感器仿真环境

二、通信关系说明

1. PX4 ↔ ROS2

2. PX4 ↔ AirSim

3. PX4 ↔ QGroundControl

二、环境概述

三、版本矩阵与网络端口

3.1 版本矩阵

3.2 网络端口表

四、Micro-XRCE-DDS-Agent 安装

四、ROS2 安装

五、PX4 固件安装

六、AirSim 安装与配置

七、ROS2 与 PX4 桥接

八、联合仿真启动

九、验证与测试

十、常见问题排查

十一、总结

热门文章

最新文章

相关电子书

探索云世界

热门

云计算

大数据

云原生

人工智能

数据库

开发与运维

活动广场

任务中心

训练营

直播

乘风者计划

下载

镜像站

技术资料

ROS2+PX4+AirSim环境搭建

一、系统框图

1. PX4：飞行控制系统

2. ROS2：上层算法系统

3. AirSim：物理与传感器仿真环境

二、通信关系说明

1. PX4 ↔ ROS2

2. PX4 ↔ AirSim

3. PX4 ↔ QGroundControl

二、环境概述

三、版本矩阵与网络端口

3.1 版本矩阵

3.2 网络端口表

四、Micro-XRCE-DDS-Agent 安装

四、ROS2 安装

五、PX4 固件安装

六、AirSim 安装与配置

七、ROS2 与 PX4 桥接

八、联合仿真启动

九、验证与测试

十、常见问题排查

十一、总结

热门文章

最新文章

相关电子书
