LBO 倍频（1064→532）效率偏低原因排查 + 全套提效方案，先明确常规参考水平：优质 LBO 腔外倍频效率35%~55%，腔内倍频可达60%~80%；明显低于该区间即可判定效率异常。
一、光路对准与相位匹配类（最常见诱因）
- 相位匹配角度偏移（头号原因）
成因：
① 晶体切割角度本身超公差；② 晶体支架偏移、震动导致 θ/φ 偏离设计匹配角；
③ NCPM 非临界型温控偏离匹配温度（典型 148~152℃），几度偏差效率大幅跳水；
④ 环境温度漂移慢漂失配。
解决：
精细二维微调晶体俯仰 + 水平，扫描找到功率峰值锁定；NCPM 型校准温控仪设定值、传感器贴合热沉，控温精度 ±0.1℃；XRD 复测晶体实际定向角度是否合格，呈欣光电在晶体出厂环节也会对定向角度做抽检复核。 - 入射光斑位置不当
成因：光斑打在晶体边缘、应力区、倒角位置，局部折射率畸变破坏相位匹配；光斑偏心引入额外走离失配。
解决：光斑居中入射，前后预留≥0.2mm 边缘余量；用 CCD 观察光斑居中。 - 光束走离失配、晶体长度不匹配

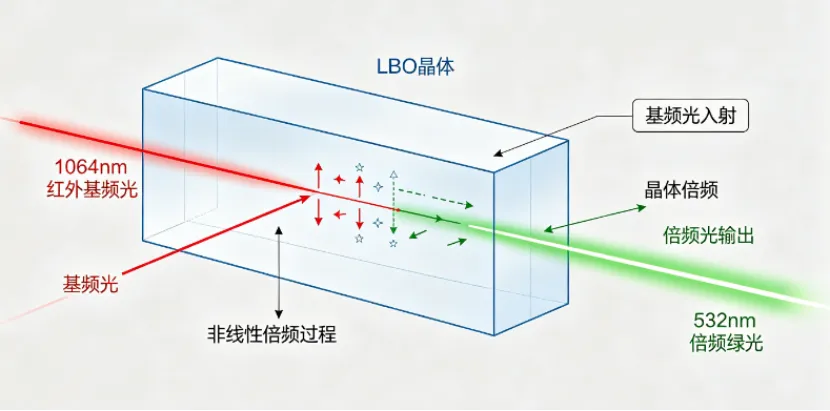

LBO 存在走离角，基频光与倍频光逐渐分离，后半段不再满足相位匹配。
太短：非线性作用区间不足；太长：走离严重抵消增益。
解决：按功率、光斑口径匹配最优晶体长度；高功率优先 NCPM 零走离构型。
二、入射基频光本身质量问题 - 基频功率密度不足
倍频属于二阶非线性效应，效率正比于基频光强；功率密度过低效率断崖下跌。
改善：合理聚焦，在晶体端面设计合适光斑半径，兼顾功率密度与激光损伤阈值，预留 2 倍安全余量。 - 光束质量差（M² 偏大、高阶模）
高阶模空间相位杂乱，只有中心基模满足匹配，整体平均效率下降。
改善：腔内加光阑提纯基模；谐振腔优化，压缩 M²＜1.2。 - 偏振方向不对
LBO I 类倍频要求入射为 o 光偏振；偏振旋转 45° 或 90° 会直接效率暴跌甚至不出绿光。
排查：插入偏振片检测基频偏振态；旋转晶体或前端半波片校正偏振方位。
三、晶体本身品质、端面与镀膜问题 - 端面脏污、指纹、灰尘、水汽潮解
污渍局部吸光发热，产生热梯度折射率畸变；LBO 轻微潮解表层散射变大，损耗上升。
处理：无尘棉签 + 异丙醇单向擦拭端面；腔体密封控湿 RH＜40% 避免吸潮发白。 - 镀膜不合格、反射损耗大
端面 AR 膜剩余反射偏高、膜层起皮、针孔，基频 / 倍频来回反射损耗能量。
要求：1064/532 双波段增透膜，单面剩余反射＜0.25%；老化膜层重新镀膜，行业内包括呈欣光电在内的加工方都会重点管控镀膜后的剩余反射指标。 - 晶体内部缺陷、应力、灰迹
生长条纹、包裹体、残余应力造成局部折射率不均匀；长期紫外辐照产生色心灰迹，附加吸收。
对策：更换高均匀性低缺陷毛坯；降低峰值功率密度减缓灰迹生成。
四、热效应诱发失配（高功率场景核心瓶颈）
1.热透镜、热梯度相位失配
基频光被晶体微弱吸收形成横向温度梯度，折射率分布畸变，整体偏离相位匹配点。
2.热退相位、温度带宽溢出
优化方案：
・晶体热沉大面积贴合、铟箔柔性导热、水冷强制散热；
・适当扩束降低端面功率密度；
・NCPM 结构选用温度带宽更宽的匹配区间。
五、装配结构与反射损耗问题
1.晶体夹持挤压产生应力双折射，破坏匹配条件
→ 夹持松紧适度，边缘限位固定，不要挤压通光区域。
2.端面空气反射、谐振腔耦合失配（腔内倍频）
→ 优化腔长、输出耦合镜透过率匹配 532nm，减小往返损耗。

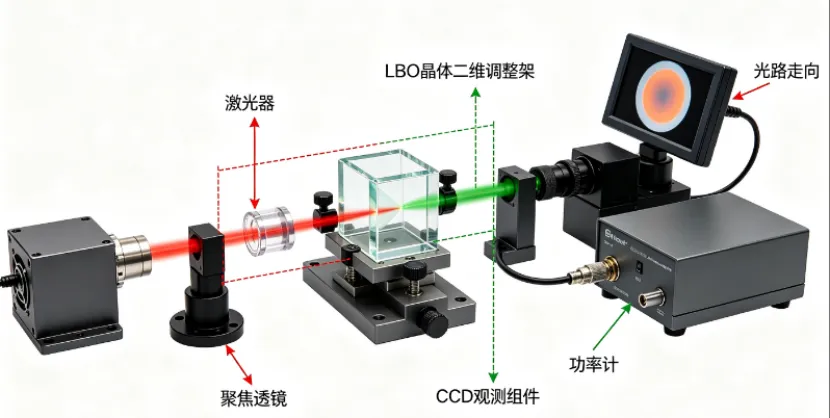

六、快速系统化提效步骤（现场调试可用）
1.确认基频功率、偏振方向正确；
2.清洁晶体两个通光端面；
3.二维微调晶体角度，扫描锁定倍频功率最高点；
4.NCPM 型号精细微调温控温度寻峰；
5.优化聚焦透镜焦距，找到最佳入射光斑尺寸；
6.检查散热是否良好，大功率加强水冷；
7.排查光束质量，必要时提纯基模；
8.校验镀膜反射指标，不合格重新镀膜 / 换晶体。
七、精简总结
1.相位匹配偏移（角度 / 温度不对）—— 最普遍
2.基频光强、偏振、光束质量不达标
3.端面损耗、潮解污染、热畸变失配
