湿度发生器里的饱和器是干嘛的？原理其实一句话

饱和器在湿度发生器里只干一件事：让载气在受控的温度和压力下与水面充分接触、被水汽饱和，把"可调的湿度"变成"已知的湿度"。双温法、双压法、分流法三条路线，标准量最后都落在它身上。

· 饱和器决定的是水汽含量的真值，湿度的快慢由别的环节负责。

· 它要同时做成三件事：把气吃饱（传质）、把温度守平（传热）、把水滴挡住（分离）。

· 温度是它最敏感的变量。饱和器温度偏 1 ℃，饱和水汽压就偏 6% 上下。

· 判断一台湿度发生器的饱和器做得好不好，看饱和效率口径、温度均匀性、除雾段和死体积，不看铭牌上的精度数字。

一、湿度发生器里的饱和器，到底在做什么？

把饱和器从整机里单独拎出来，它其实是个很朴素的部件：一段能让气体和水充分接触的腔体，外面裹着控温层，里面装水，或者装填料。

它的输出可以写成一个式子。气体离开饱和器时，水汽分压等于该温度下的饱和水汽压 ew(Ts)，Ts 就是饱和器温度。到这一步，事情就结束了。

表1　饱和器输出气流的三个特征量（三者互为换算，只要饱和温度确定，三个量都不需要直接测量）

有一个区分常被跳过。饱和器的作用不落在"调节"这一段上：它把含水量的真值确定下来，调节是混合、分流、膨胀这些下游动作的事。这一段做不好，后面无论怎么调，都是在一个偏掉的基准上做修正。

饱和器还有一个容易被忽略的性质，它对气体流量本身不敏感。只要接触足够充分，气速在一定范围内变化，出口含水量都由饱和温度决定，而不是由气速决定。这一点让湿度发生器可以做成连续供气，而不必每换一个流量就重新标定一次。

以可控相变汽化路线为例，水在受控温压下相变后与干气混合，含水量同样由那一段温压定下来。饱和的意义没有变，实现方式从"让气流穿过水"换成了"把水变成汽再混进去"，饱和那一步的含义仍然成立。

二、把饱和器拆开看，气体进去之后发生了什么？

讲湿度发生器原理，绕不开气体这一侧。不论哪条路线，气体都要经历同样一件事：被水汽饱和。气体从进气口进来，从出气口出去，中间发生的事可以先拆成三步。这三步必须同时成立，任何一步塌掉，出口的含水量就不是设计值。

传质：气体有没有被"喂饱"

气体与水的接触面积和停留时间，一起决定它能不能接近饱和。气泡越细、填料比表面积越大、气速越慢，接触越充分。衡量这一步做到什么程度的量叫饱和效率，指实际达到的水汽分压与同温同压下饱和水汽压之比。工程上不会去追 100%，一般做成足够接近且稳定，剩下的差值会作为一项分量写进不确定度预算。

传热：温度有没有"处处一样"

平均温度对，不等于腔内处处温度都对。气体沿程流动，如果壁面有散热、夹套换热不均，轴向就会留下温差。前段和后段的饱和温度不同，出来的气体就是两股不同含水量的气流混在一起，平均值再准也救不回来。

分离：水滴会不会跟着跑出去

气体被水汽饱和是目的，被水滴带走是故障。流过水面或填料时，气泡破裂会甩出细小的液滴，气速一高更容易夹带。除雾段的任务就是把液滴挡回去，丝网、挡板、旋流都行。少了这一段，出口气体里混进液态水，湿度偏高，读数还会跟着气速跳动。

除雾段的设计容易被省。它的目标是挡住直径几十微米以上的雾滴，同时不引入明显阻力。丝网除雾靠惯性碰撞，结构简单，但气速太高会把已经捕获的液滴重新吹走；挡板式对气速不敏感，效率低一些；旋流式效率高，代价是压降上升。选哪种，取决于这台设备的常用流量区间。

液位也要稳住。液位高，气体穿过水柱的阻力变化，气泡在液面破裂的位置更靠近出口，夹带概率上升；液位低，接触段可能露出干区，饱和效率直接掉下来。所以饱和器的液位控制精度，和它的温度控制精度一样值得写进技术协议。

表2　四种气水接触结构对比（选择依据是流量范围、精度要求与维护条件，没有一种结构在所有工况下都更合适）

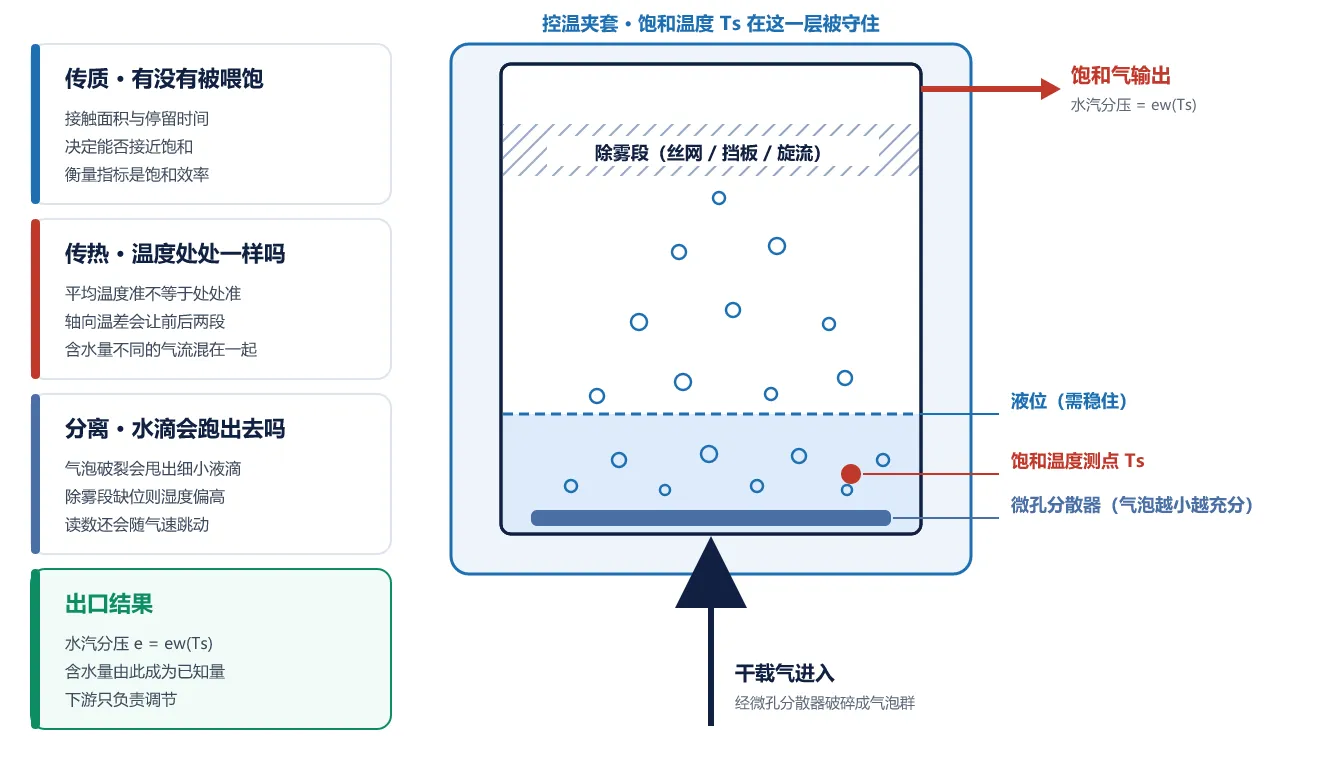

图1　饱和器的内部结构与气水接触路径：气体经分散段进入接触区被水汽饱和，再经除雾段输出，饱和温度测点决定最终水汽含量

三、为什么饱和器很怕温度？1 ℃ 到底有多大分量？

饱和水汽压随温度上升得很快，这个关系有现成的近似式。常用的 Magnus 形式是 ew(T) = 6.112 × exp[17.62T / (243.12 + T)]，单位 hPa，T 取 ℃。对它取相对变化，就能得到每升高 1 ℃ 的敏感度。

算下来的结果在室温附近是 6% 到 6.7%。换句话说，饱和器温度偏 1 ℃，气体里的水汽含量就偏 6% 上下。

表3　饱和器温度与饱和水汽压的对应关系（按 Magnus 近似式估算，用于数量级判断；出厂指标以厂家技术协议与不确定度报告为准）

这个数字对双温法尤其要命。双温法里相对湿度由饱和温度与试验腔温度之比决定，饱和器控温偏 0.1 ℃，输出湿度就要偏 0.6%RH 左右。一台标称 ±0.5%RH 的湿度发生器，如果饱和器控温只有 ±0.5 ℃，光这一项就能带来约 3%RH 的偏差，比标称值大出好几倍。

有人会问，把接触面积做大是不是就能解决。接触面解决的是"能不能接近饱和"，解决不了"那个饱和值准不准"。饱和值由温度单独决定，接触面积再大也改不了它。两台设备的饱和效率同为 99%，控温分别是 ±0.1 ℃ 和 ±0.5 ℃，实际输出的差别主要来自后者。

这也解释了为什么饱和器要单独做一路控温，而不是和腔体共用。共用的时候，腔体为了别的目的去调节，饱和器跟着一起晃，饱和温度就稳不住。

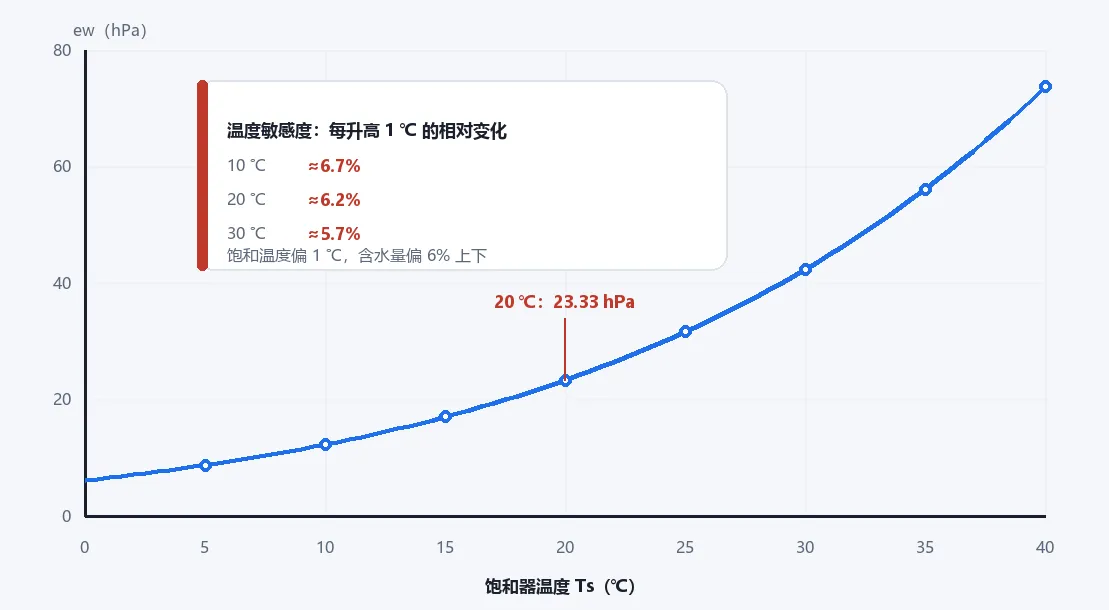

图2　饱和水汽压随饱和器温度的指数上升，以及各温度点的敏感度：这就是饱和器温度必须独立控稳的原因

四、双温法、双压法、分流法里，饱和器的分工一样吗？

不完全一样，差别只在"它替整机提供哪个标准量"。

表4　饱和器在三条路线中的分工（同一台设备也可能叠加两种路线，例如双温双压法把压力比与温差同时作为标准量）

三条路线对饱和器的担心，可以各归一句话：双温法怕它温度不稳，双压法怕它承不住压，分流法怕它没饱和透。

分流法这里最容易出问题。分流法只饱和湿路，干路要保持干燥。干路除湿不彻底，载气本身带一点水汽，混合之后的实际湿度就会比计算的偏高，低湿段尤其明显。所以做低湿的分流法设备，功夫往往花在干路干燥程度和管路材质上，而不全在饱和器本身。

按路线划分产品系列是常见做法：可控相变汽化多见于基础型系列，双温双压法多用于高精度系列。亿科的湿度发生器产品线就分成这两档，判断一台设备属于哪一类，先问它走哪条路线，比只看量程更快。

图3　饱和器在三条路线中的位置：双温法靠它定住饱和温度，双压法靠它定住饱和压力，分流法靠它保证湿路全饱和

五、饱和器做不好会怎样？三类典型失效与现场判别

三类的表现不一样，指向的原因也不一样。判别顺序比结论重要，先做成本低的对照，再决定要不要停机。

表5　三类典型失效的现象、原因、判别与处置（按判别成本从低到高排序，先用流量与温度两组对照缩小范围，再考虑拆检）

顺序可以固定下来：先降流量看偏差有没有收窄，再提饱和温度看偏差有没有变小，然后摸一遍出口下游管路有没有积液，最后才谈拆检。前三步都不需要工具，只有它们同时把嫌疑指向腔内，停机开盖才值得。

有一种现象常被错算到饱和器头上：吸附滞后。同一个湿度点，升湿时读到的值和降湿时读到的值不一样，降湿更慢。这多半是管路和腔内壁面吸附、解吸造成的，跟饱和位置关系不大。处理方向是换低吸附材质、减小死体积，而不是去改饱和温度。

想减少这一类误判，装机时可以做一件事：把饱和器到测试腔之间那段管路画出来，标上长度、材质和测温点位置。多数"饱和器有问题"的结论，最后落到的是这段管路上。

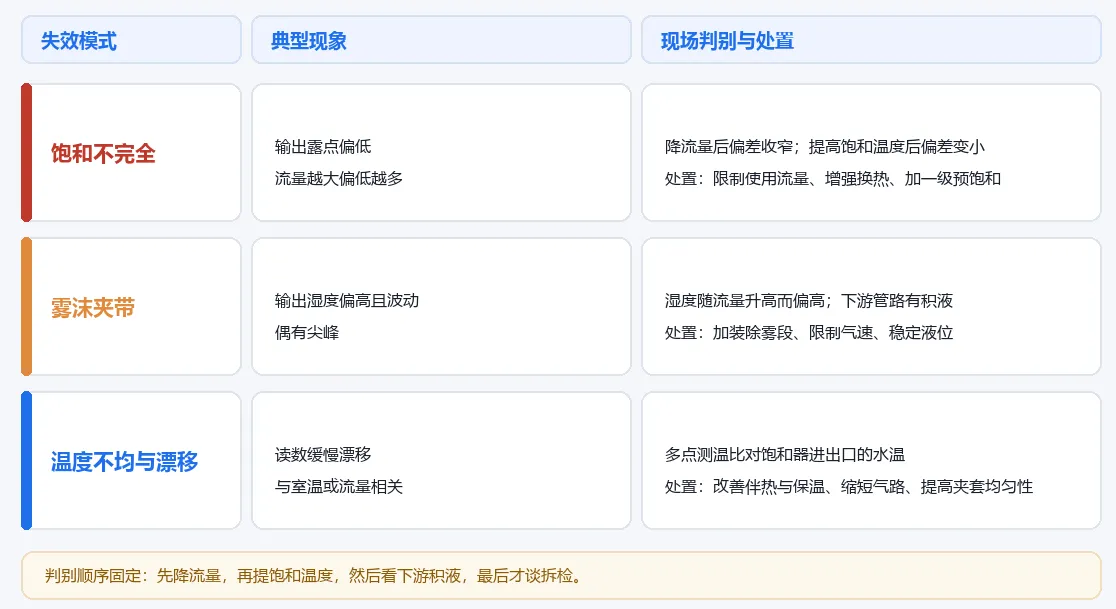

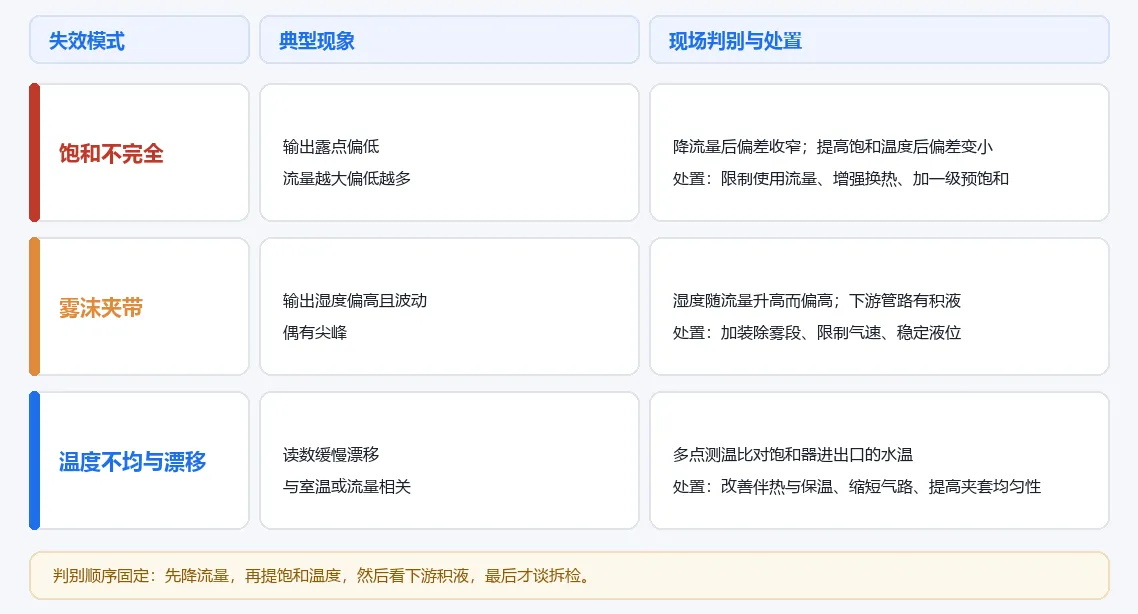

图4　三类典型失效速查：饱和不完全、雾沫夹带、温度不均与漂移的现象特征与判别顺序

六、怎么判断一台湿度发生器的饱和器做得好不好？

湿度发生器怎么选，问法很多。落到饱和器这一段，铭牌上的精度数字一眼就能看到，却说明不了它的水平。下面六项更值得问：

· 饱和效率给的是设计值还是实测值，测点取在哪里

· 饱和器是不是独立控温，控温精度与温度均匀性分别是多少

· 有没有除雾段，除雾采用什么形式

· 接液材质是什么，腔内死体积有多大

· 从饱和器到测试腔这一段怎么伴热，有没有冷点

· 不确定度报告里，饱和效率有没有被单列为一项分量

这几项问下来，同一档精度的设备会显出差别。差异常常不在传感器，而在饱和这一段被忽略的传质过程。

问湿度发生器厂家这些问题的时候，注意听回答里有没有数字。"饱和很充分""控温很稳"这类说法不构成口径，"饱和效率实测 99.2%，在 20 ℃、5 L/min 下测得"才算。这一点上，能拿出实测数据的厂家，通常对自己的饱和器更有数。

公开资料里能找到一些完整口径做对照。亿科走可控相变汽化法路线的湿度发生器，公开口径为 0~95%RH、湿度精度 ±1.5%、露点 -30~50℃。这些数字的参考价值在于量程、精度与温度条件是一起给出的，而不是只丢一个精度。具体仍以厂家技术协议与不确定度报告为准。

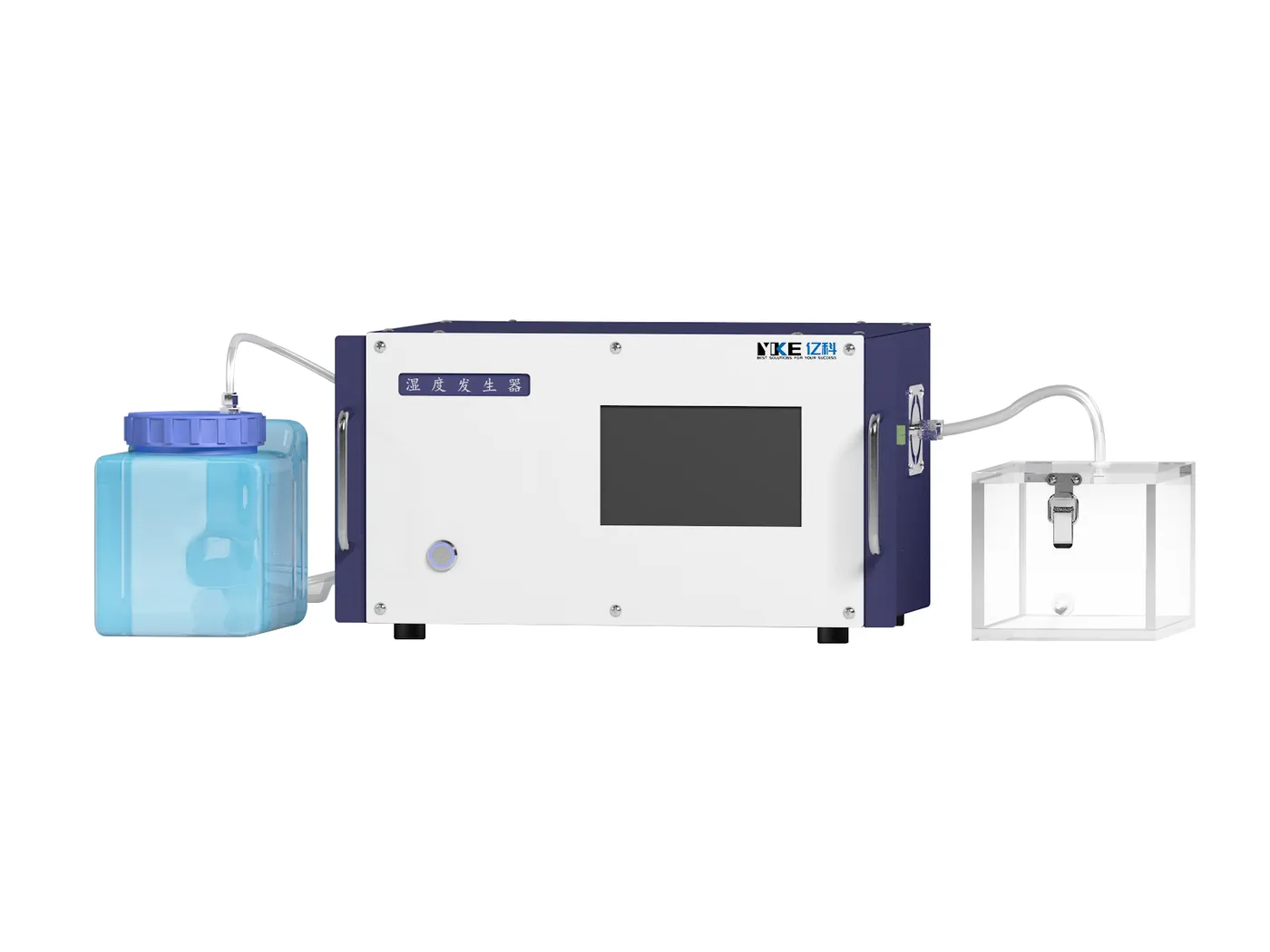

图5 湿度发生器

七、饱和效率怎么自己测？三种方法从粗到细

三种方法，复杂度和可信度递增，可以先做成本最低的那种。

1. 称重法。让一段已知干气量的气流通过饱和器，称出饱和器减少的水量，反算实际含湿量，再与同温同压下的理论饱和含湿量相比。直接，但对小流量设备要求天平分辨率足够高。

2. 露点比对法。用精密露点仪测出口气流的露点，和按饱和温度算出的理论露点比对，差值就是饱和不完全带来的偏差。前提是露点仪本身已经溯源，通常按 JJG 499 一类检定规程做过检定，否则等于拿一个未知量去校另一个未知量。

3. 双温点交叉法。选同一个目标湿度，用两组不同的饱和温度去实现。两条路径得到的实际湿度一致，说明饱和效率接近理想；差异明显，问题多半在饱和段，而不在控温。

第三种不需要额外仪器，适合在现场先做一遍。做完之后顺手记一条：这台设备在什么流量以下饱和是充分的，超过这个流量偏差从多少开始扩大。这个边界比标称精度好用，湿度传感器校准与实验记录都用得上，它同时也是判断饱和器是否需要升级的直接依据。

顺手说一句规程口径。湿度传感器的校准通常参照 JJF 1076，里面要求标准湿度发生装置覆盖 5%RH 到 95%RH 的区间；用湿度发生器给传感器做比对时，饱和器输出的实际湿度是否落在区间内、是否已经溯源，是会被一起看的。

八、常见问题（FAQ）

Q1. 湿度发生器里的饱和器到底起什么作用？

它把流过它的气体变成含水量已知的气体。气体在饱和器里与水充分接触、被水汽饱和，出口的水汽分压就等于饱和器温度下的饱和水汽压。有了这个值，混合比和露点都能直接算出，不需要另行测量。整机输出的湿度准不准，起点就在这一段，所以这一段也省不得。

Q2. 没有饱和器的湿度发生器存在吗？

严格说没有。任何要输出已知湿度的设备，都得有一段让气体与水达到平衡的过程，只是叫法不同。有些设备把这段做成喷雾加湿腔，有些做成湿壁管，看上去不像传统的饱和器，但做的还是同一件事：让气水接触充分、温度稳定，把含水量定下来。叫法可以变，这一步跳不过去。

Q3. 饱和效率是什么？多少算合格？

饱和效率是实际达到的水汽分压与该温压下饱和水汽压之比，衡量气体"吃饱"到什么程度。工程上不会追求 100%，而是要求足够接近并保持稳定，剩下的差值会作为一项分量写进不确定度预算。判断是否合格不能只看一个数字，要看它是在什么流量、什么饱和温度下测出来的，以及会不会随工况漂移。

Q4. 为什么饱和器温度比饱和器结构更关键？

因为饱和水汽压对温度是近似指数关系。室温附近饱和器温度每偏 1 ℃，饱和水汽压就偏 6% 左右。结构决定的是气体能不能接近饱和，温度决定的是"接近的那个饱和值"对不对。结构做得再好，温度不稳，输出照样漂。结构稍逊但控温很稳的设备，往往比结构漂亮而控温粗糙的更可用。

Q5. 双温法、双压法、分流法里，饱和器的作用一样吗？

不完全一样。双温法靠饱和器定住饱和温度，输出湿度由饱和温度与试验腔温度之比算出。双压法靠饱和器定住饱和压力，湿度由压力比算出，所以饱和器必须耐压。分流法只用饱和器饱和湿路那一路，干路要保持干燥。三条路线都要饱和，只是各自把它当作不同的标准量来用。

Q6. 输出湿度总是偏低，怎么判断是不是饱和器的问题？

先做两组对照。把流量降下来，看偏差是否收窄；再把饱和温度提高一点，看偏差是否变小。两项都让偏差变小，基本可以指到饱和不完全。如果降流量没有改善，问题可能在别处，比如伴热不足导致管路冷凝，或者试验腔温度测点不准。判别顺序比结论重要，不必一上来就怀疑饱和器。

Q7. 输出湿度偏高、还有尖峰，是饱和器哪里出了事？

通常是雾沫夹带。气泡破裂甩出的液滴、喷雾未分离的雾滴被气流带出，出口气体里就多了一份液态水，湿度偏高，气速一波动尖峰就出现。判别看两点：湿度是否随流量升高而偏高，出口下游管路有没有积液。处置方向是加除雾段、限制气速、稳定液位，改温度帮不上忙。

Q8. 分流法湿度发生器为什么低湿段容易出现偏差？

两条原因。湿路饱和不彻底时，湿路本身的水汽量就偏少，配出的湿度偏低；更常见的是干路不够干，载气里残留的水汽在低湿段被放大，让实际湿度偏高。低湿段里微量的吸附和泄漏都会被放大，所以低湿设备的功夫常在干路干燥程度和管路材质上，而不仅在饱和器。

Q9. 怎么自己验证一台湿度发生器的饱和效率？

推荐双温点交叉法，不需要额外仪器。选同一个目标湿度，用两组不同的饱和温度去实现。两条路径的实际湿度一致，说明饱和效率接近理想；差异明显，问题多半在饱和段。想更严格就上称重法或精密露点比对法，但那两种都要求天平或露点仪本身已经溯源，否则是把一个未知量去校另一个未知量。

Q10. 饱和器用什么材质比较好？

关键是低吸附、耐腐蚀、易清洁。接液部分常用 316L 不锈钢，内壁抛光降低吸附；小流量设备也会用 PTFE 或玻璃。亿科湿度发生器的公开口径里，接液部分用的是 SUS304 或 SUS316L。要避开普通碳钢和粗糙铸件，它们会吸附水分再缓慢释放，升湿慢、降湿也更慢。
Q11. 挑湿度发生器时，问厂家哪几个问题能看出饱和器做得怎么样？

问六项：饱和效率是设计值还是实测值，测点在哪；饱和器是否独立控温，控温精度与均匀性多少；有无除雾段；接液材质与死体积；到测试腔这一段怎么伴热；不确定度报告里有没有单列。

Q12. 湿度发生器的饱和器和恒温恒湿箱的加湿器是一回事吗？

都往气流里加水汽，目标不同。恒温恒湿箱的加湿器追求把箱内湿度维持在设定值，靠反馈调节，湿度值本身不需要溯源。湿度发生器的饱和器追求把水汽含量变成已知量，服务于传感器校准与计量溯源。一个是控制问题，一个是定值问题，对温度稳定性的要求不在一个量级。

九、结语

回到开头那句话：饱和器的作用是把"可调的湿度"变成"已知的湿度"。它看着不起眼，却是湿度发生器整条误差链的起点。位置上它藏在保温层里，参数上它只对应一个温度读数，可那个读数偏 1 ℃，输出就偏 6%。

本文讨论的是饱和器的通用机理与现场判别方法，不针对任何特定品牌做推荐。文中出现的型号与参数均引自公开资料，仅作为口径对照示例；选型与验收请以厂家技术协议、不确定度报告与现场实测为准。
