一、需求与方案选择
这次的项目是一台用于铣削工序的夹紧工装，核心诉求有三条：工件装卸要快，不能靠多圈拧螺栓；定位要稳，重复装夹不能出现累积偏差；同一套底座要能应付几种相近规格的工件。
围绕这三点，最终放弃了纯螺栓压紧方案，改用"偏心凸轮 + 杠杆放大"的复合夹紧结构——凸轮负责快速到位和自锁，杠杆负责把操作力放大成足够的夹紧力。
二、结构组成

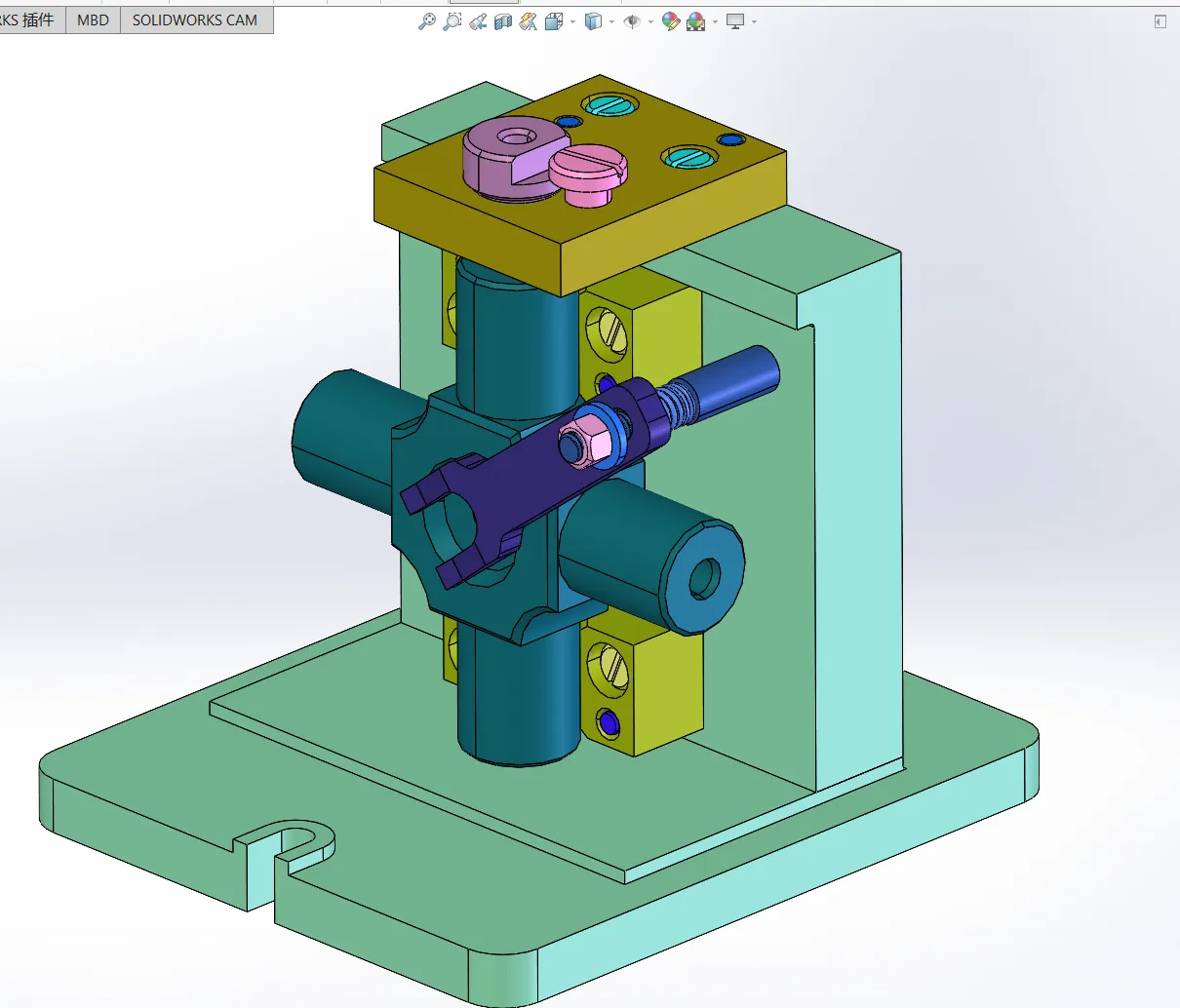

整套装置由底座、L 形立板、导柱支承、十字连接块和夹紧元件五部分构成。

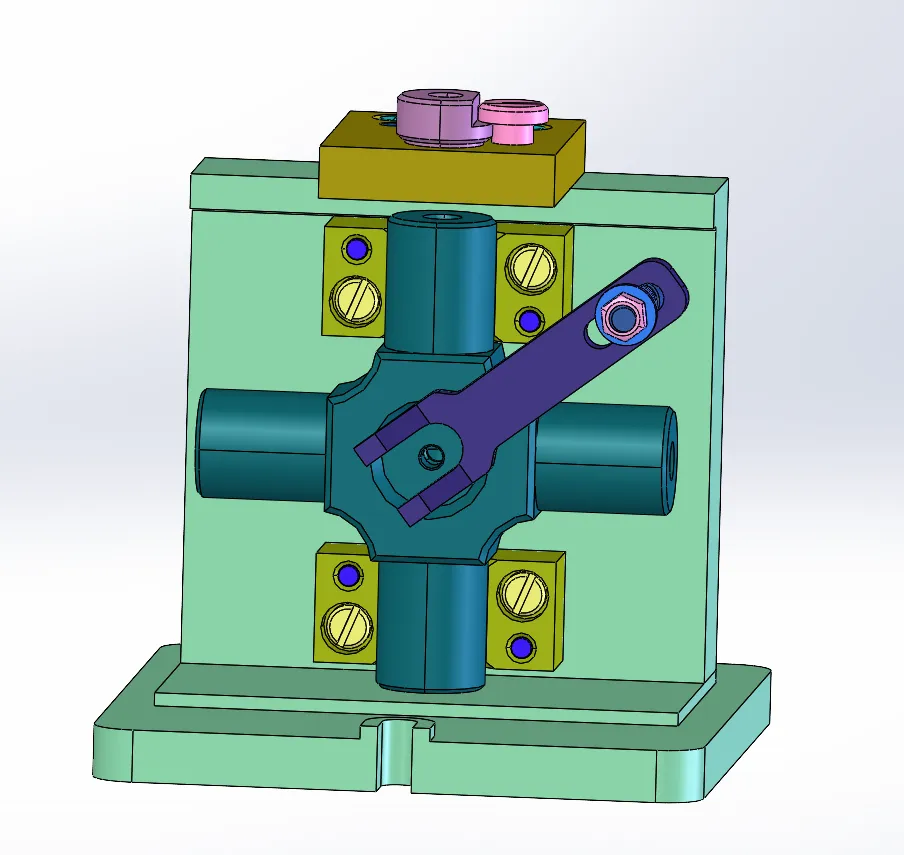

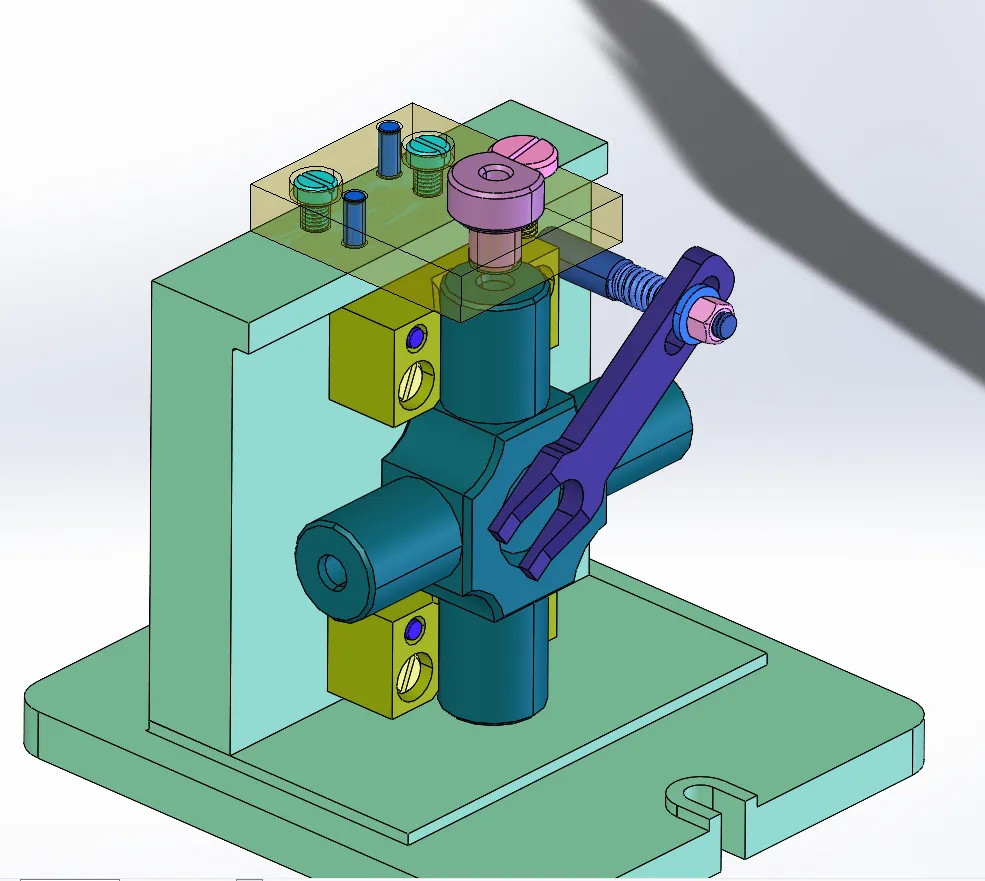

底座与 L 形立板构成刚性骨架，承担全部切削反力；两根竖向导柱穿过四组可调支承座，支承座上开有调整槽，用开槽螺钉微调导柱高度与预紧力；中部十字块同时连接两根水平定位销；顶部偏心凸轮配旋钮形成快换夹紧单元；侧面拨杆通过螺纹副把人力传递到十字块上。
三、三个关键设计点
1. 力的传递路径清晰。手柄力 → 螺纹副 → 拨杆 → 十字块 → 两根定位销同步压紧。十字块把单点输入变成对称的双向输出，工件受力对中性好，不会因单侧压紧而产生偏转。
2. 可调性覆盖装配误差。四组支承座均可调，孔位、导柱长度、立板加工带来的累积误差由开槽螺钉消化，不必靠钳工修配。
3. 换型靠结构而不是靠调试。** 底座上的 U 形槽让夹具可以在机床上快速对位、整体抽出更换，省去了每次换型重新打表的时间。
四、几点踩过的经验
- 凸轮升程要和夹紧行程匹配，越过死点留 0.5~1 mm 余量，自锁才可靠；
- 开槽螺钉调好后必须做防松处理，否则切削振动会一点点吃掉调整量；
- 拨杆与螺纹副的铰接处宜用销轴，不要拿螺栓直接刚性连接，否则容易卡死别劲；
- 建模时先固定"底座—立板"主链，再依次添加导柱、支承座、十字块，最后放紧固件，装配树干净，改尺寸不至于满屏报错。
五、交付形式
完成三维建模与装配，交付三维模型、工程图与装配说明等源文件，支持按新工件直接改型。
