医院云影像PACS系统源码的技术架构与设计思路
医学影像归档和通信系统（PACS）是医院信息化的核心组成部分，主要解决医学影像的采集、存储、传输和诊断问题。传统的PACS系统多采用C/S架构，需要每台终端安装专用客户端，升级维护成本较高。近两年，随着云原生技术栈的成熟，B/S架构的云影像PACS逐渐成为技术选型的主流方向。
这套医院云影像PACS系统源码采用前后端分离架构，前端使用Vue 3 + TypeScript + Element Plus，后端基于Spring Boot 3.5 + Java 17 + MySQL 8.0 + Redis。本文从技术架构的角度，梳理这套系统的设计思路和关键实现，供有类似项目需求的开发者参考。

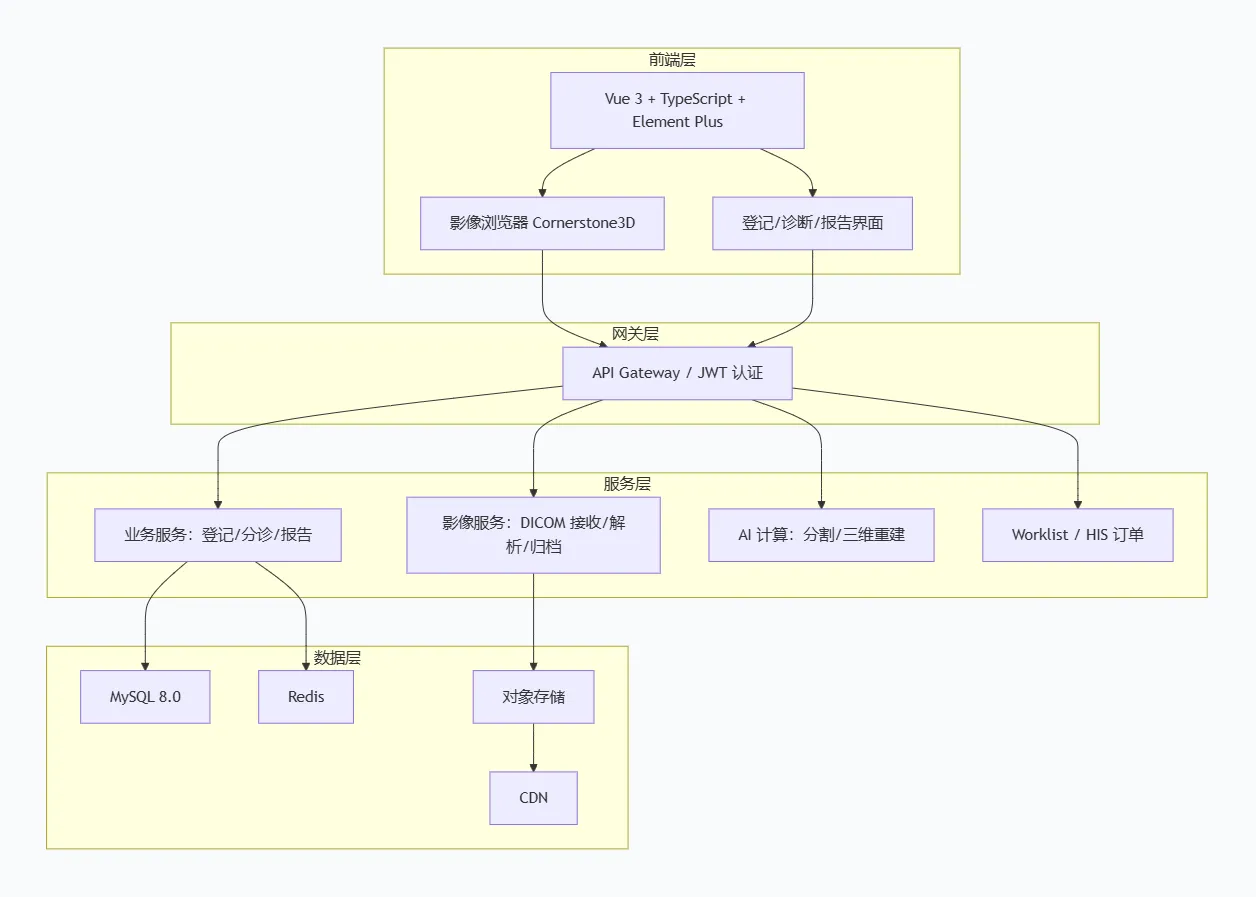

一、整体架构设计
系统采用前后端分离的B/S架构，零客户端安装，所有操作通过浏览器完成。前端负责界面渲染和影像交互，后端提供RESTful API，通过JWT实现无状态认证。
在微服务分层方面，后端按照业务域拆分为几个独立的服务模块：
· 业务服务层：处理登记、分诊、报告等核心流程；
· 影像服务层：负责DICOM影像的接收、解析和归档；
· AI计算层：支持分割、三维重建等后处理任务。
各层之间通过API网关统一路由，服务间采用轻量级通信。
数据库方面，MySQL 8.0用于存储结构化业务数据，Redis负责会话缓存和权限缓存。DICOM影像文件存储在对象存储中，并通过CDN加速影像分发，保证大序列影像的调图响应速度。
二、前端技术要点

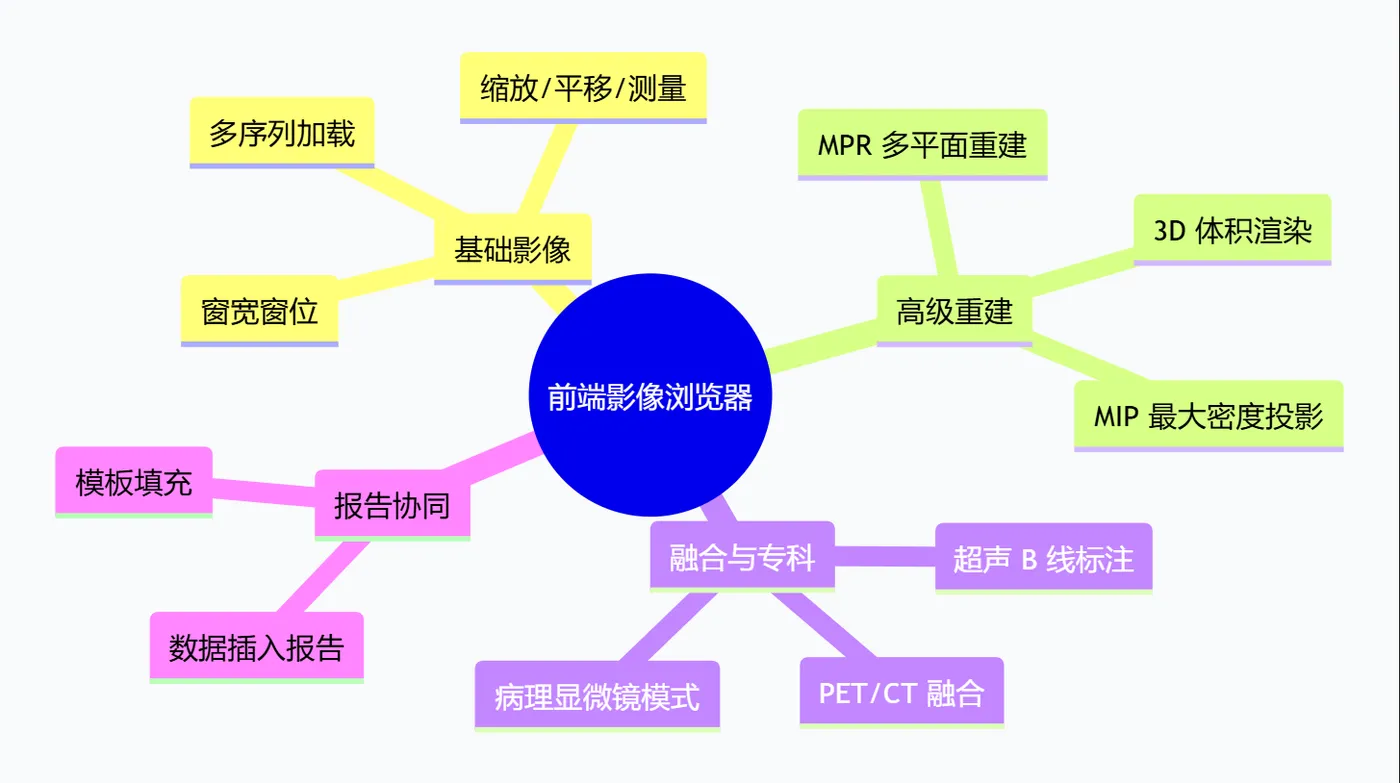

前端框架选择Vue 3.5 + TypeScript + Vite 8.0，使用Pinia进行状态管理。影像浏览器是前端最核心的模块，需要处理CT、MR、DR等多种模态的DICOM影像渲染。
在影像处理方面，系统实现了以下关键能力：
1. 窗宽窗位调节：是基础功能，根据DICOM标签中的Window Center和Window Width值进行像素映射。
2. MPR多平面重建：基于Cornerstone3D的VolumeViewport实现，支持轴位、矢状位、冠状位三平面同时显示和联动，用户可以拖动任意一个平面，其他两个平面实时同步更新。
3. 3D体积渲染：使用WebGL原生渲染管线，支持最大密度投影（MIP）和体积渲染两种模式。
4. PET/CT融合基座：以CT作为空间参考基底，将PET的功能代谢信息以彩色映射叠加在CT解剖图像上。
对于超声和病理工作站，前端还实现了B线标注和显微镜模式查看等专科功能。B线标注模式会统计B线数量、总标注数、B线/胸膜比等数据，并支持将这些数据直接插入报告中。

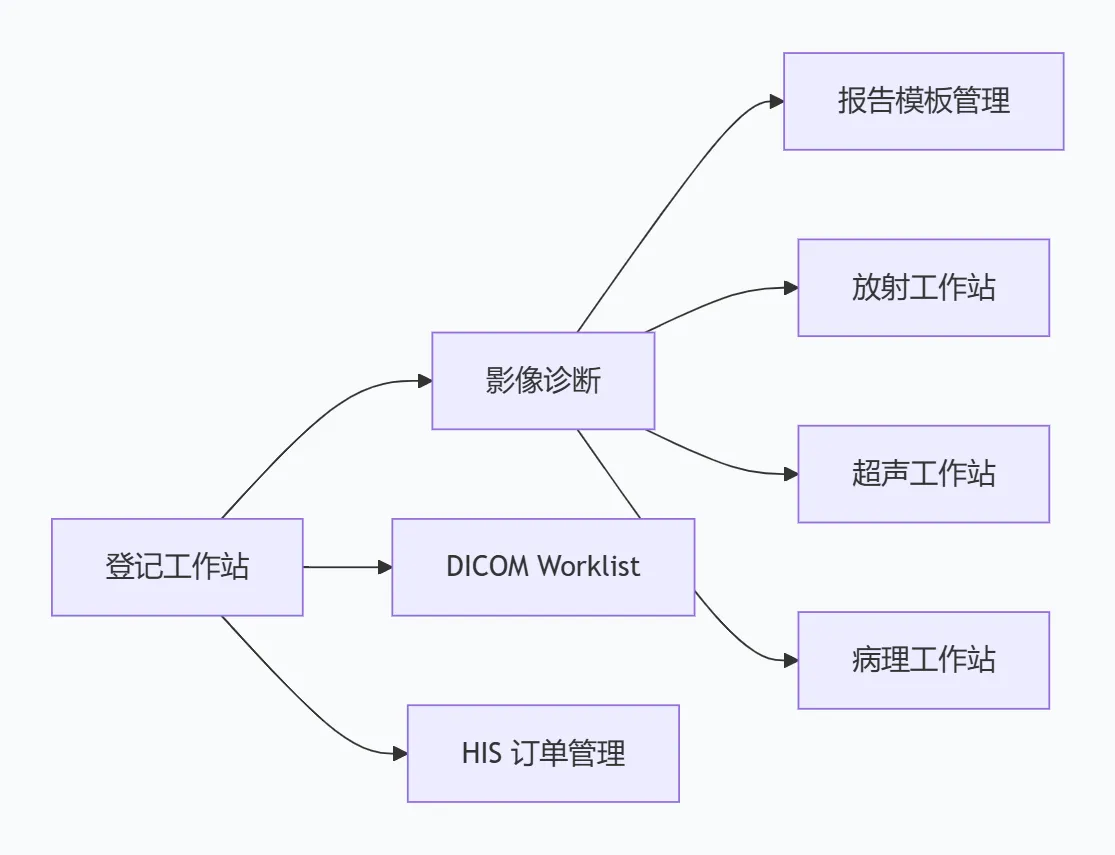

三、后端服务模块
后端基于Spring Boot 3.5构建，充分利用Java 17的record、sealed class、text block等语言特性来简化代码。整体分为以下几个核心模块：
· 登记工作站：是影像检查流程的起点，支持门诊、住院、体检、急诊等多种患者类型的登记，并可对接HIS系统自动获取检查申请单。
· 影像诊断模块：包含放射、超声、病理三个专科工作站。放射工作站针对CT/MR/DR影像提供检查列表管理、影像浏览、报告编写等完整诊断流程。

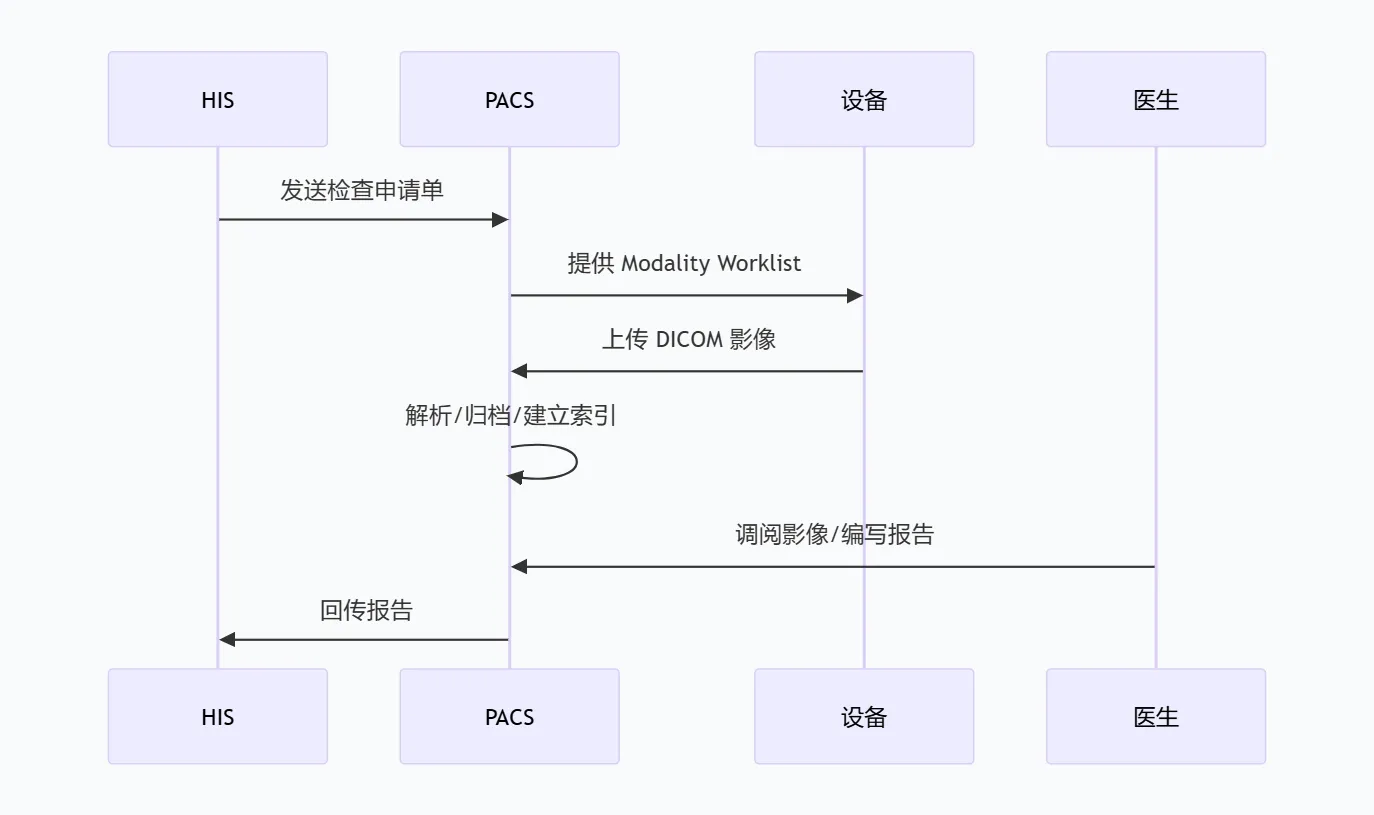

· DICOM Worklist模块：负责与影像设备之间的工作列表对接。设备通过查询MWL（Modality Worklist）获取待检查的患者信息，避免在设备端手动录入患者数据，减少录入错误。
· HIS订单管理模块：处理PACS与HIS之间的检查申请对接，实现申请单的自动接收、登记和报告回传。
· 报告模板管理：支持创建和维护各科室的诊断报告模板，模板定义了报告的结构和默认内容，医生在编写报告时可以选择模板快速填充，提高工作效率。
四、部署与扩展
系统支持公有云、私有云和混合部署三种模式。在云原生部署场景下，后端服务可以容器化运行，通过Kubernetes进行编排管理。影像数据存储在对象存储上，利用CDN实现边缘加速分发。
多租户架构是区域影像平台的关键设计。通过租户隔离机制，同一套系统可以同时服务于多家医院或医共体单位，各租户的数据和配置相互隔离。
在性能方面，系统通过多级缓存策略优化影像加载速度——从云端到浏览器端设置多级缓存层，在浏览CT、MR等大序列影像时减少重复请求，提升调图流畅度。
五、总结
云影像PACS系统源码在技术选型上采用了当前主流的前后端分离和云原生方案，覆盖了登记、分诊、影像采集、诊断、报告编写到归档的完整业务流程。对于正在构建或改造医院影像系统的技术团队来说，可以作为架构设计的参考。
系统的核心模块代码结构清晰，各服务模块之间耦合度低，便于根据实际业务需求进行二次开发和功能扩展。
