一、建设背景与核心诉求
桥梁运营安全管理的难点主要有以下几点：
一是感知碎片化。结构类监测（振动、倾角、位移、沉降、索力）与环境类监测（风速、温湿度）往往由不同厂商、不同批次设备组成，接口、协议各不相同，形成数据孤岛。
二是数据不可视。大量监测数据依赖人工巡检和抄表，出现异常故障难以及时知晓；同时由于缺少统一的可视化入口，管理人员难以同时了解结构状态与环境状态，资源调配效率低下。
为此，某桥梁运营管理单位拟建设一套桥梁安全监测预警物联网系统，实现对桥梁结构与环境状态的多参数实时采集、远程传输、可视化展示与智能预警，提升桥梁运营安全管理水平。
二、监测对象与接入需求
经过调研，桥梁现场需要纳入统一监测与管理的对象，可分为两类：
结构安全类：加速度监测仪、倾角振动监测仪、GNSS监测一体机、索力监测仪，主要输出结构振动、倾角、位移、沉降、索力等数据，通信接口为RS485，协议为ModbusRTU。
运营环境类：风速风向仪、温湿度监测仪，同样采用RS485+ModbusRTU，用于反映桥面气象条件。

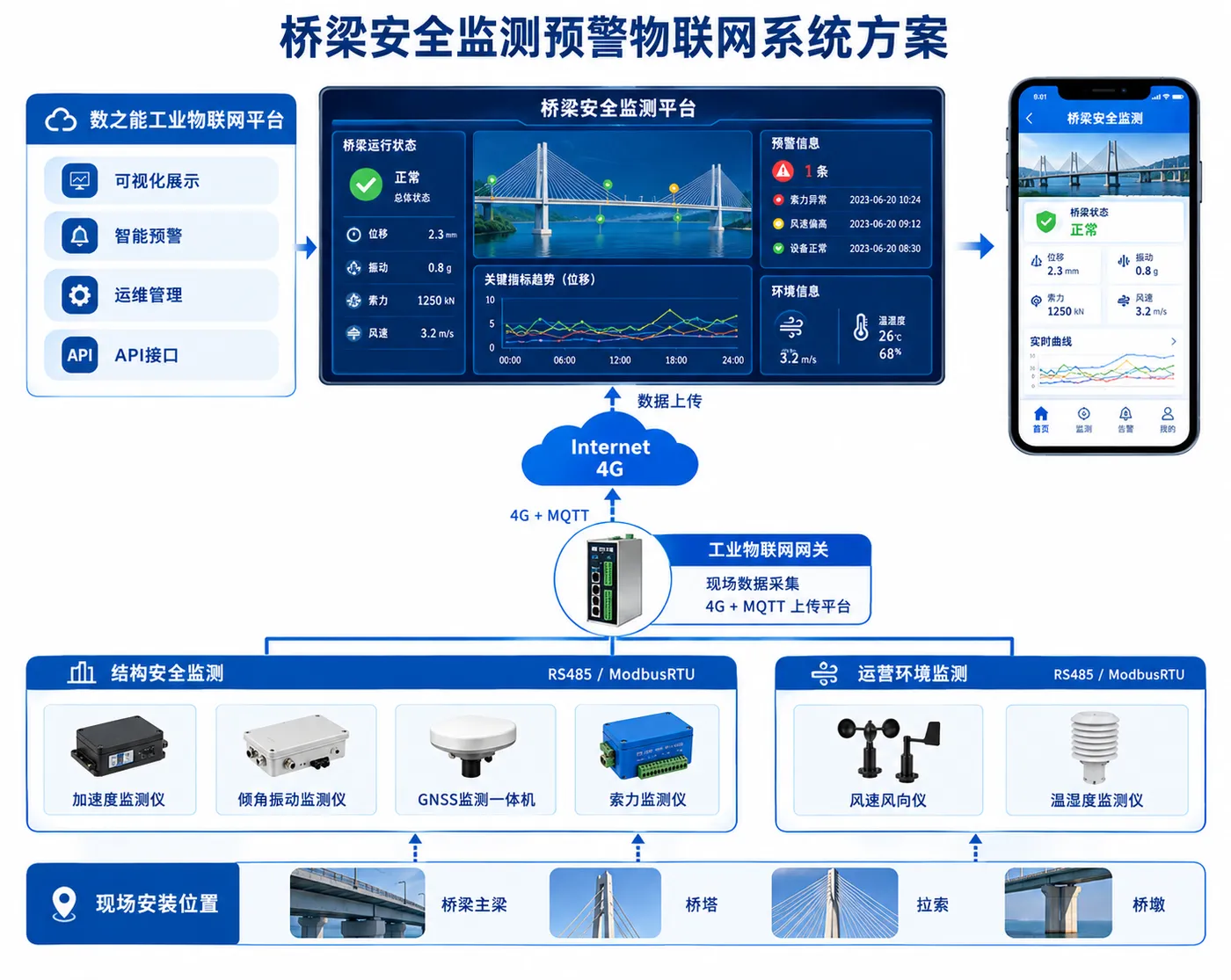

三、系统架构
1.现场感知层
在桥梁主梁、桥塔、拉索、桥墩等关键部位布设结构与环境监测仪器。传感器以RS485总线方式接入数据采集网关。
2.数采传输层
数据采集网关负责把现场多协议、多类型的数据统一成平台可识别的标准化数据。本项目选用4G上网+MQTT协议。
3.物联网平台层
网关通过MQTT协议将数据上报至工业物联网平台。平台完成数据解析、可视化展示、智能预警与信息化管理，并提供API数据接口，为各个部门人员提供信息共享的渠道。
四、系统实现功能
平台提供桥梁安全监测可视化大屏，将结构位移、形变、振动、索力、风速风向集中呈现。管理人员不需要在多个系统之间切换，通过手机和电脑，即可掌握桥梁整体运行态势。
平台将采集数据存入MySQL数据库，自动生成实时曲线、历史曲线和日报/周报/月报。通过长期数据积累，可以辅助判断结构变形趋势、环境变化规律，为运维巡检计划提供依据。
针对结构变形超限、索力异常、风速超标等情况，平台支持设定告警策略，并通过微信、短信、邮件等方式推送至相关负责人。同时保障告警处理全过程留痕，形成闭环管理。
提供信息化的运维管理机制，实现巡检、维护、抢修等任务的规范化录入与精细化管理，便于了解运维情况与工作质量，进而指导相关工作科学开展，展示完整可追溯。
平台提供标准API接口，可将监测数据推送至上级交通监管平台或省级桥梁监测联网系统，支持区域桥梁群数字化运营管理与应急联动协作。
