对于储罐、压力容器、管道、桥梁以及大型结构而言，传统的定期检测能够发现一定时期内的安全隐患，但对于长期运行设备来说，仅依靠定期人工检测，很难持续掌握结构状态变化。
声发射（Acoustic Emission，AE）在线监测提供了一种新的技术思路。
当材料内部发生裂纹扩展、局部变形、摩擦、泄漏等活动时，往往会产生瞬态弹性波。通过在设备表面布置声发射传感器，并持续采集和分析这些信号，可以对结构状态进行连续监测。
那么，一套完整的声发射在线监测系统是如何工作的？
从技术架构来看，可以将其概括为：
声发射传感器 → 前端采集 → 数据处理 → 边缘计算 → 智能分析 → 网络通信 → 平台展示 → 异常预警
本文从现场数据采集开始，对声发射在线监测系统的实现过程进行介绍。
一、声发射在线监测系统解决什么问题？
传统声发射检测通常需要检测人员携带设备到现场进行测试。
这种方式适合：
定期检测；
设备验收；
材料试验；
故障复核；
专项检测。
但对于需要长期运行的设备，例如大型储罐、管道和重要结构，仅靠定期检测可能存在一个问题：
两次检测之间发生的异常变化，很难被及时发现。
在线监测的核心价值就在于将声发射检测从“定期检测”变成“持续感知”。
系统可以在设备运行过程中持续获取声发射数据，并根据预设规则或智能算法判断是否出现异常。
当系统发现异常活动后，可以进一步完成：
异常发现 → 信号分析 → 定位 → 风险判断 → 报警 → 远程查看
从而减少人工频繁巡检的压力。
二、一套完整的声发射在线监测系统由什么组成？
典型系统主要包括以下几个部分：

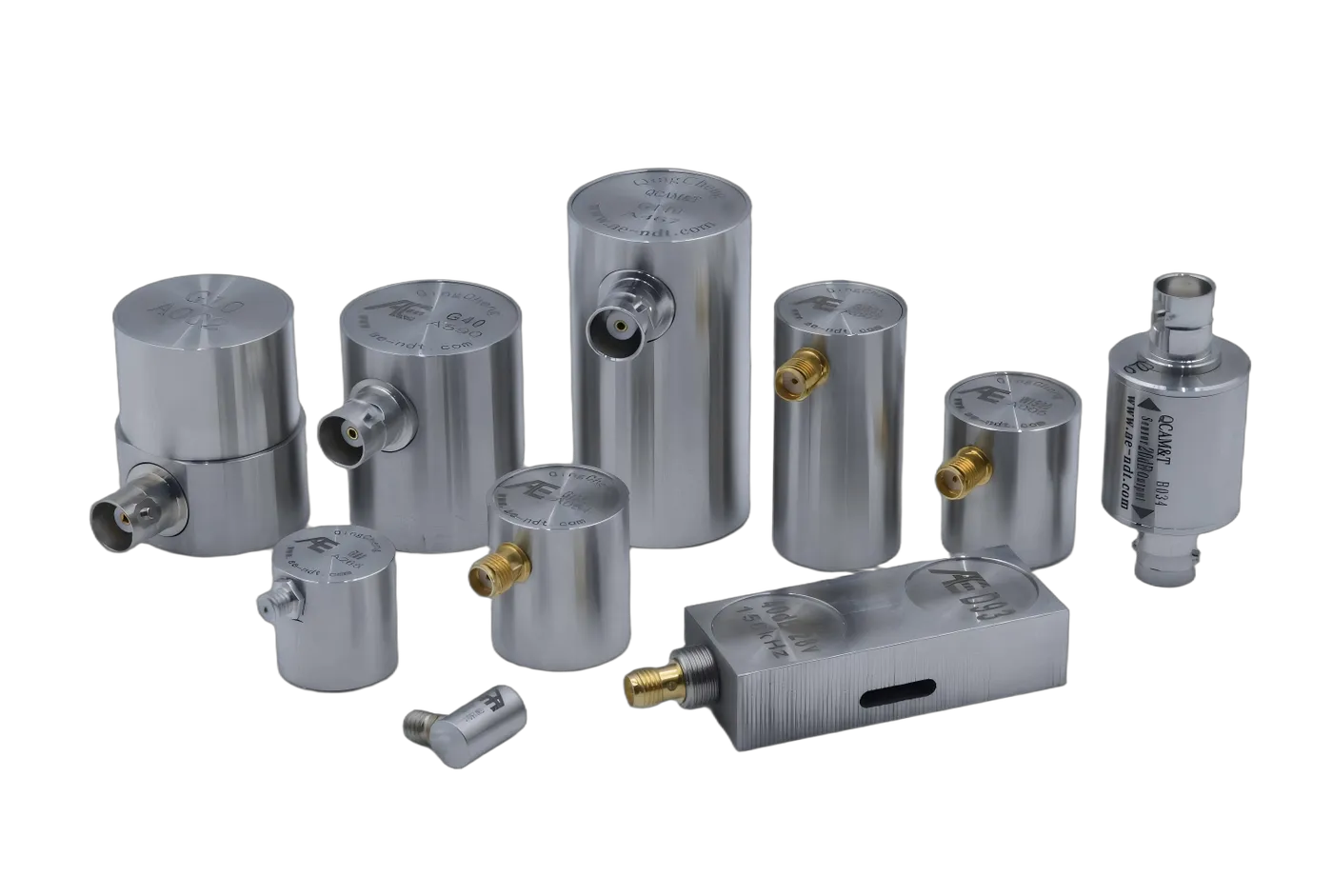

1、声发射传感器
负责将设备内部产生的弹性波转换为电信号。
传感器直接与被监测结构接触，因此其频率响应、灵敏度、工作温度以及安装方式都会影响最终检测效果。
2、前置放大器

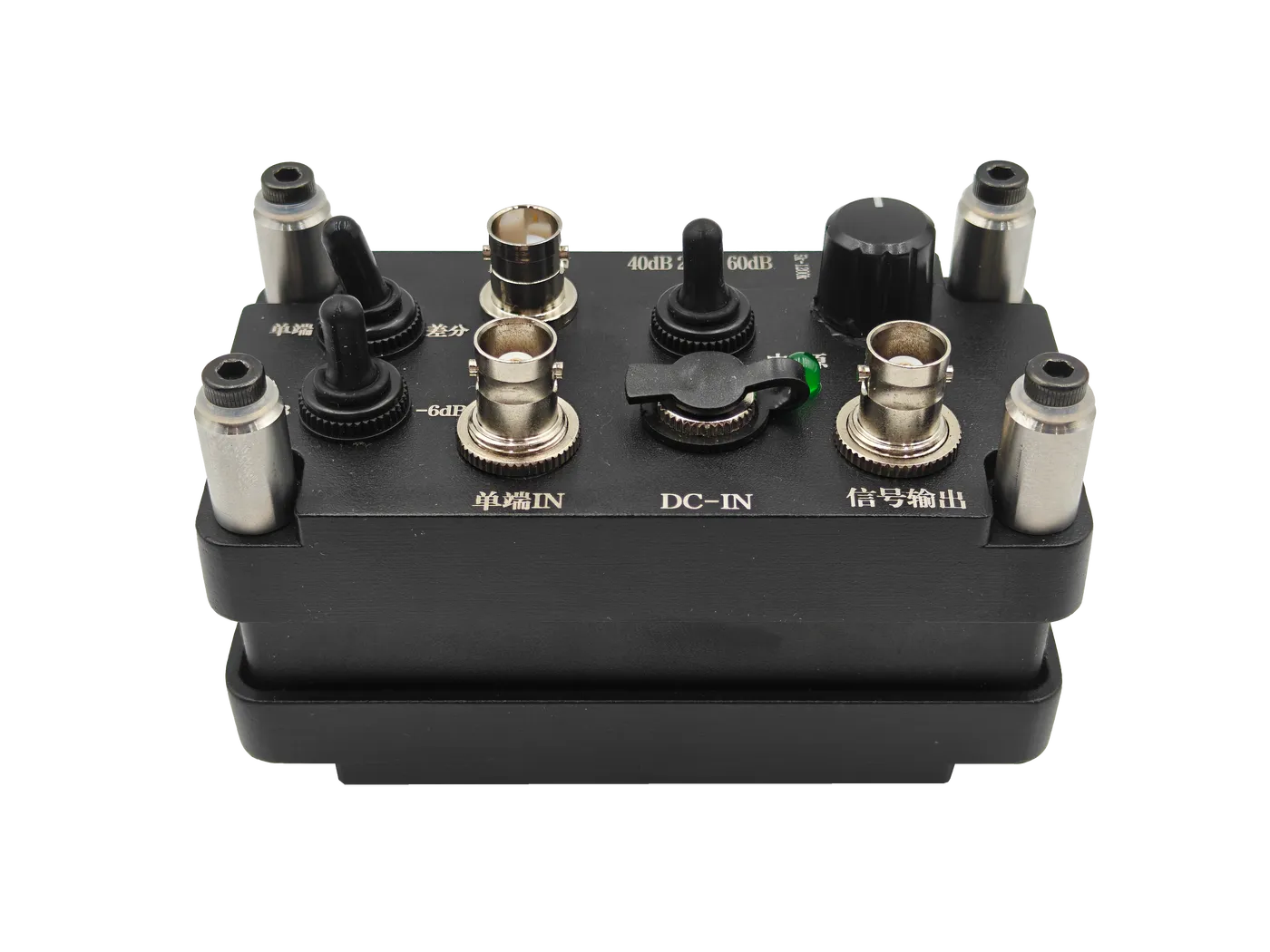

PAS3声发射前置放大器

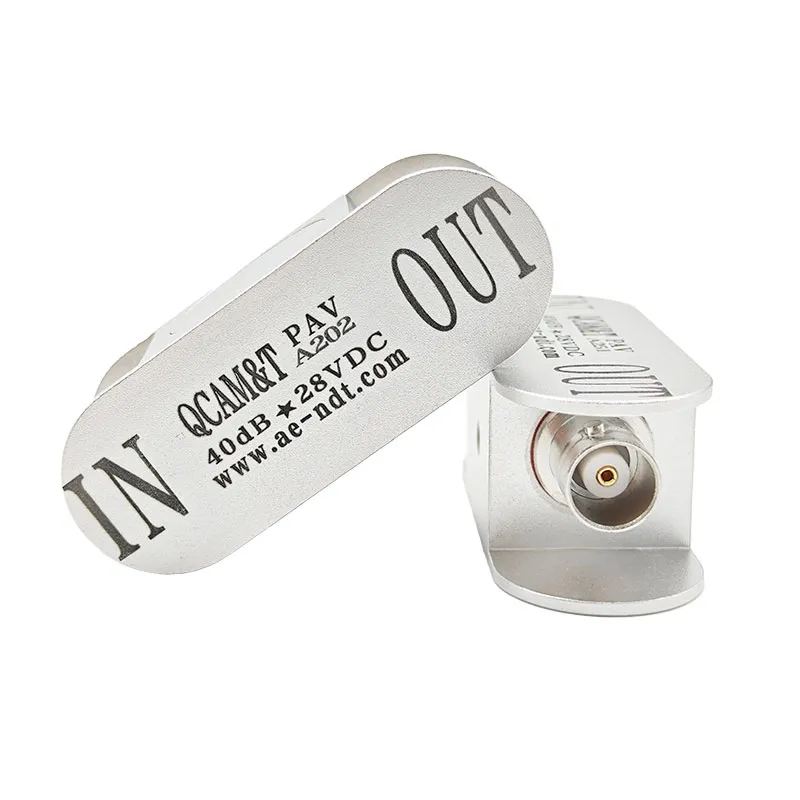

PAV声发射前置放大器
声发射信号通常比较微弱，需要经过前置放大器进行信号放大和调理。
良好的前端设计可以提高系统对微弱信号的识别能力，同时降低现场环境噪声带来的影响。
3、多通道数据采集设备

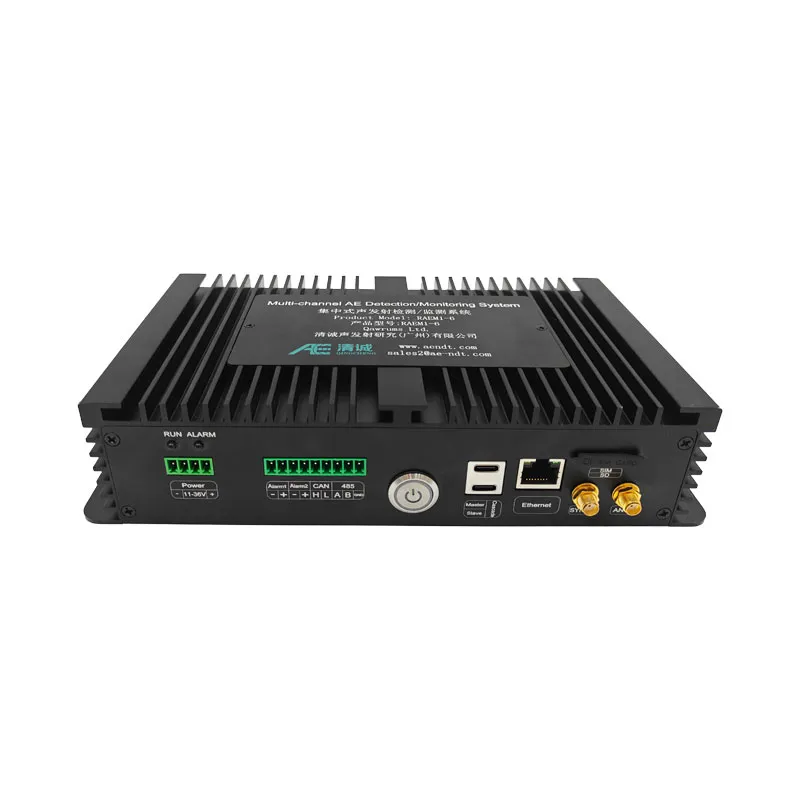

国产RAEM1-6声发射监测检测系统

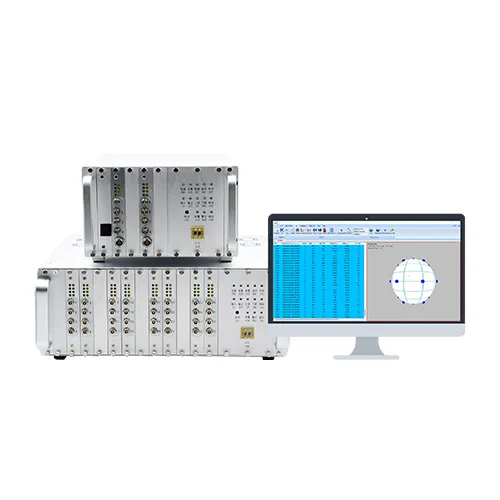

国产多通道SAEU3H声发射检测仪
采集设备负责将多个传感器产生的模拟信号转换为数字数据。
这里涉及：
ADC采样；
FPGA数据处理；
多通道同步；
参数提取；
波形采集；
数据缓存。
对于大型结构来说，多通道能力尤其重要。
4、边缘计算设备

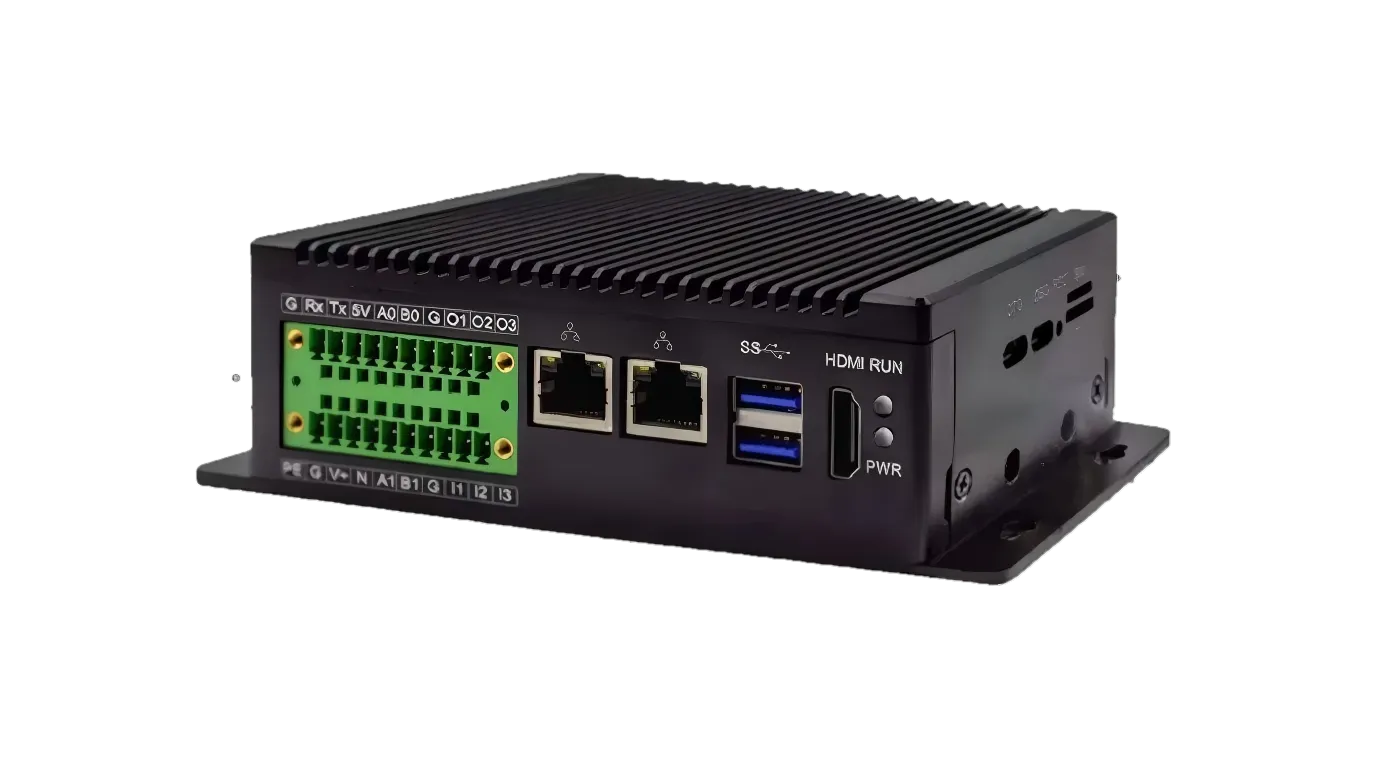

边缘计算网关
边缘计算设备位于现场采集端和远程平台之间。
它可以在现场完成部分数据处理和智能分析，而不需要将所有原始数据全部上传到云端。
5、通信网络
根据现场条件，可以采用：
以太网；
4G/5G；
Wi-Fi；
光纤；
其他工业通信方式。
通信系统负责将现场监测结果传输至远程服务器或监控平台。
6、监测平台

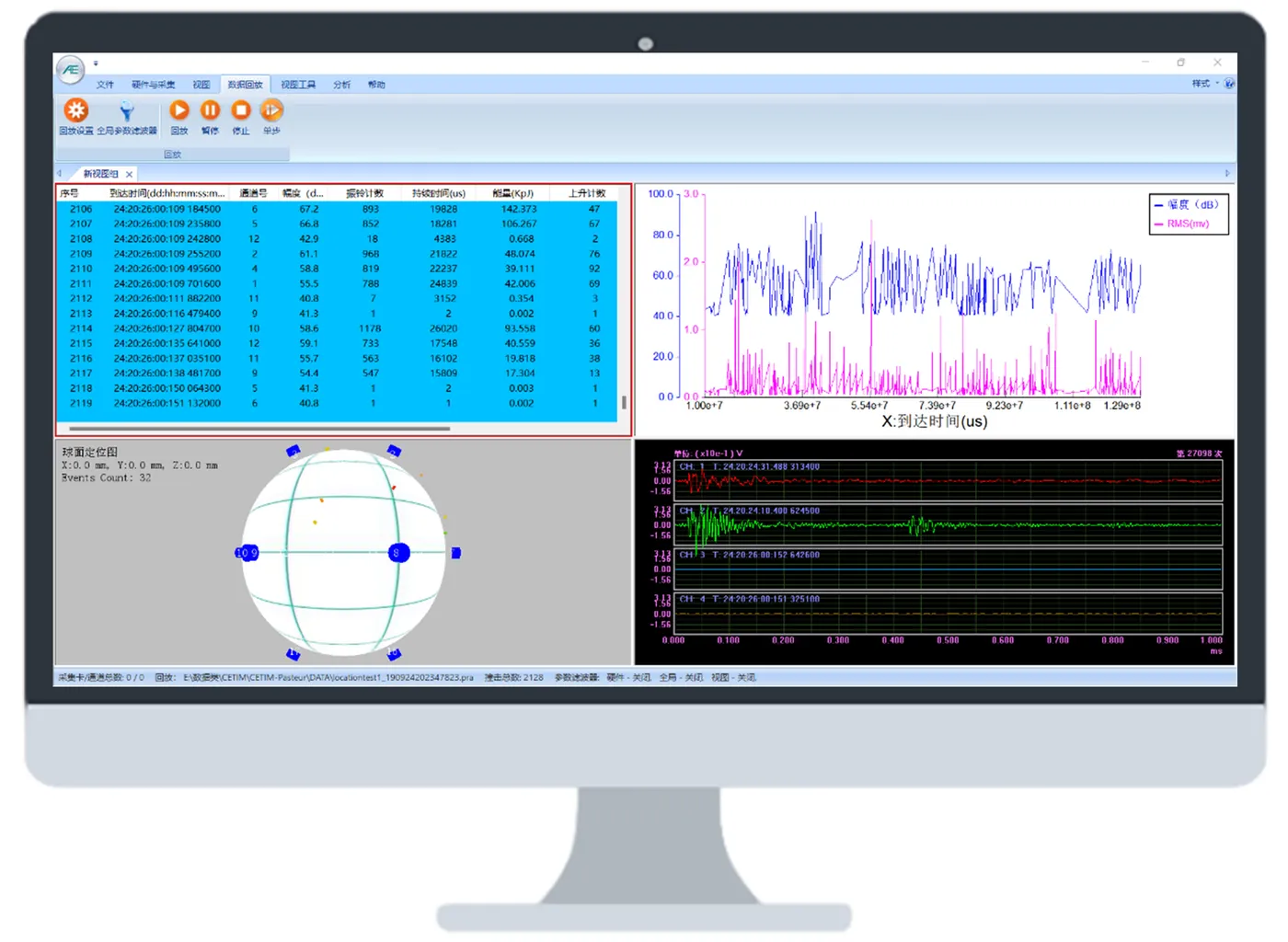

SWAE声发射分析软件

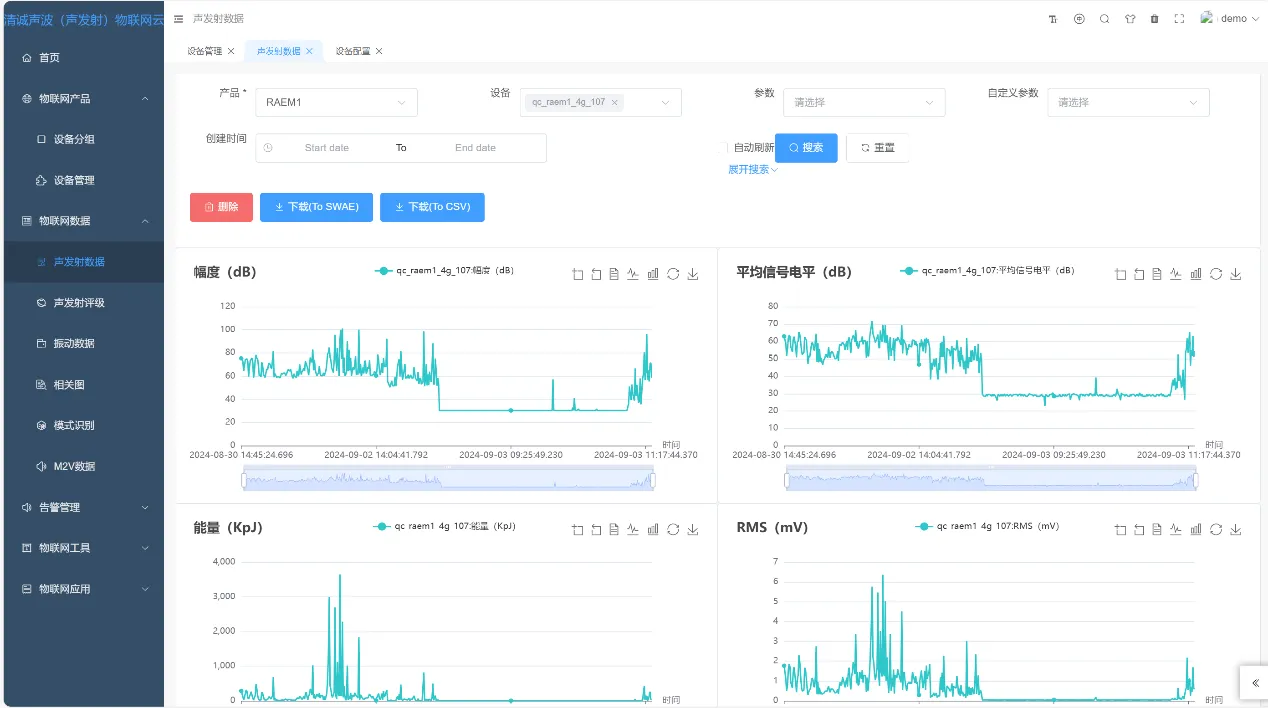

清诚云数据分析软件
平台负责：
实时数据显示；
波形查看；
参数趋势；
定位结果；
历史数据；
设备状态；
报警信息；
用户权限管理。
最终让检测人员能够在远程环境下了解设备状态。
三、第一步：如何从现场采集声发射信号？
声发射在线监测的第一步，是在被监测设备上合理布置传感器。
例如储罐可以根据罐体尺寸、结构特点以及监测区域布置多个传感器。
传感器接收到声发射信号后，信号经过前置放大和调理，进入数据采集设备。
采集系统通常需要同时完成两类工作：
一类是提取声发射特征参数；另一类是保存具有分析价值的波形数据。
传统参数包括：
幅度；
计数；
能量；
持续时间；
上升时间；
峰计数等。
而在科研、高端检测和AI分析场景中，完整波形数据同样具有重要价值。
因为保留原始波形，可以为后续的信号分类、噪声识别和AI模型训练提供数据基础。
四、第二步：为什么需要边缘计算？
如果在线监测系统有几十甚至更多通道，并且持续采集数据，产生的数据量可能非常大。
如果所有原始数据都直接上传到云端，会增加：
网络带宽压力；
服务器存储压力；
数据传输延迟；
云端计算成本。
因此，越来越多的在线监测系统开始采用“边缘计算+云平台”的架构。
其基本思路是：
现场采集 → 本地处理 → 本地分析 → 提取有效结果 → 上传平台
例如现场边缘设备可以完成：
数据预处理；
噪声过滤；
声发射参数计算；
波形筛选；
异常信号识别；
初步定位；
AI模型推理。
只有真正有价值的数据和分析结果才上传到远程平台。
这样既可以减少通信压力，也能够提高异常响应速度。
五、边缘计算和云平台应该如何分工？
一个合理的系统架构通常不是简单地把所有工作都放到云端。
可以将系统划分为三个层级。
第一层：现场感知层
主要负责：
传感器 + 前置放大器 + 多通道采集
重点是稳定、连续地获得高质量声发射数据。
第二层：边缘计算层
主要负责：
实时处理 + 数据筛选 + AI推理 + 初步诊断
这一层距离设备最近，因此适合进行实时分析。
第三层：云平台层
主要负责：
数据管理 + 趋势分析 + 多设备管理 + 远程监控
这样形成：
现场实时处理，平台集中管理。
对于多个储罐、多个管道或者多个监测区域组成的大型项目，这种架构尤其适合。
六、第三步：如何进行异常信号识别？
采集到声发射信号后，系统需要判断：
这个信号是正常背景噪声，还是值得关注的异常活动？
传统方法通常基于阈值和特征参数进行判断。
例如通过幅度、能量、计数率等参数变化判断声发射活动是否明显增加。
但是工业现场环境复杂，机械振动、电磁干扰、摩擦以及其他设备运行产生的信号，都可能进入采集系统。
因此，单一阈值判断有时并不能满足复杂场景需求。
这也是AI分析逐渐进入声发射在线监测系统的重要原因。

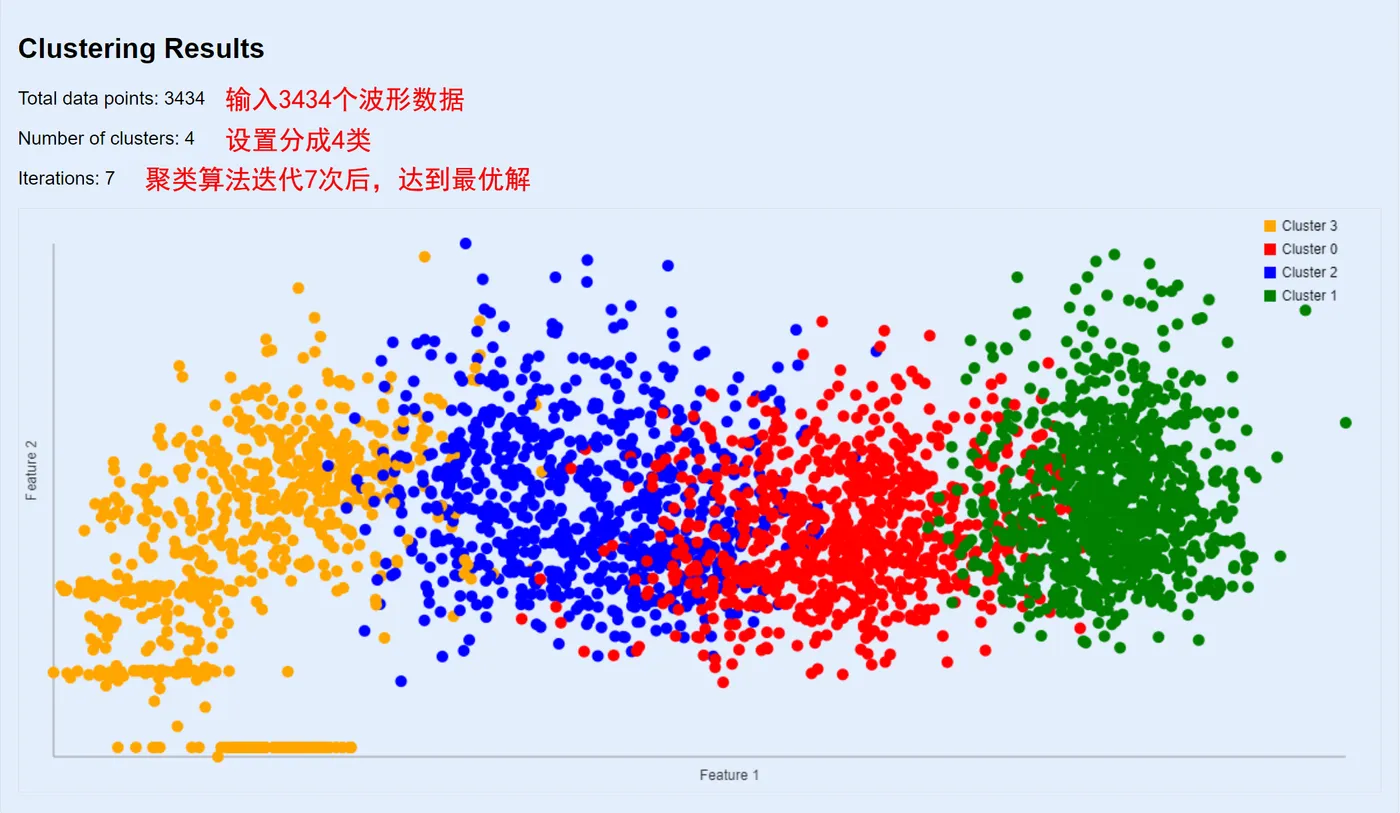

七、AI如何应用于声发射在线监测？
AI可以从声发射波形和特征数据中寻找传统规则难以描述的模式。
一个典型流程可以表示为：
原始声发射波形 → 数据预处理 → 特征提取 → AI模型 → 信号分类 → 异常识别
例如，可以针对具体应用场景建立训练数据集，将采集到的信号按照不同类别进行标记。
经过模型训练后，再将模型部署到边缘计算设备。
设备运行过程中，新采集的声发射信号可以直接在现场进行AI推理。
这样就可以实现：
采集到信号 → 自动分析 → 判断类别 → 发现异常
而不需要所有数据都等待上传云端之后再处理。
对于大型在线监测项目，这种方式可以明显提高系统的实时性。
八、发现异常后，如何进一步定位？
对于大型结构，仅仅知道“出现异常”通常还不够。
检测人员更关心：
异常发生在哪里？
声发射定位通常利用多个传感器接收信号的时间差，根据不同传感器之间的到达时间计算声源位置。
因此，在线监测系统需要具备较好的：
多通道同步能力；
时间测量能力；
传感器布置方案；
波速参数设置；
定位算法。
最终可以将定位结果显示在设备结构图或监测界面中。
这样检测人员能够快速确定重点关注区域，再结合现场检查进行进一步判断。
九、远程预警是如何实现的？
当系统完成信号采集、分析和判断后，就可以进入预警环节。
通常可以设置多级报警机制。
例如：
一级：关注
声发射活动出现一定程度增加，但暂时没有明显异常特征。
系统记录数据并提示检测人员关注。
二级：预警
异常信号持续增加，或者出现具有一定特征的声发射活动。
系统向管理人员发送预警信息。
三级：报警
达到设定的报警条件后，系统通过平台、短信、邮件或其他通信方式通知相关人员。
具体报警等级和阈值需要根据设备类型、检测标准、运行条件以及实际工程经验进行设置。
因此，在线监测并不是简单地“检测到一个信号就报警”，而是需要建立：
数据 → 特征 → 趋势 → 异常 → 风险等级 → 报警
的完整判断逻辑。
十、声发射在线监测系统的数据流是什么？
从整个系统来看，一次声发射事件的数据流大致可以表示为：
结构内部产生声发射
↓
传感器接收弹性波
↓
前置放大与信号调理
↓
多通道高速采集
↓
FPGA/软件实时处理
↓
参数提取与波形保存
↓
边缘计算与AI分析
↓
异常识别与定位
↓
通信网络传输
↓
云端/服务器平台
↓
趋势分析与远程预警
这也是现代声发射在线监测系统与传统单机检测设备的重要区别。
十一、清诚声发射在在线监测中的技术实践
在声发射在线检测与监测领域，清诚声发射围绕多通道数据采集、全波形处理、远程通信和智能分析构建相关产品与技术方案。
其在线监测系统可以根据实际项目需求配置不同数量的采集通道，并通过多个采集设备级联扩展系统规模。
在数据采集方面，系统重点关注多通道同步、高速采集和波形数据完整性，为后续声发射分析提供可靠的数据基础。
在系统架构方面，可以结合边缘计算设备，对现场采集到的声发射数据进行实时处理和分析，将有效结果上传至远程平台，从而降低大量原始数据持续传输带来的压力。
在智能分析方面，可以利用AI工作站针对具体应用场景进行模型训练，再将训练完成的模型部署到现场边缘设备，实现声发射信号的实时智能识别。
这种方式可以将：
数据采集、边缘计算、AI分析、远程通信和监测平台
连接起来，使声发射检测从传统的现场人工分析进一步向连续化、网络化和智能化方向发展。
十二、哪些场景适合声发射在线监测？
声发射在线监测特别适合需要长期关注结构状态变化的场景。
例如：
储罐

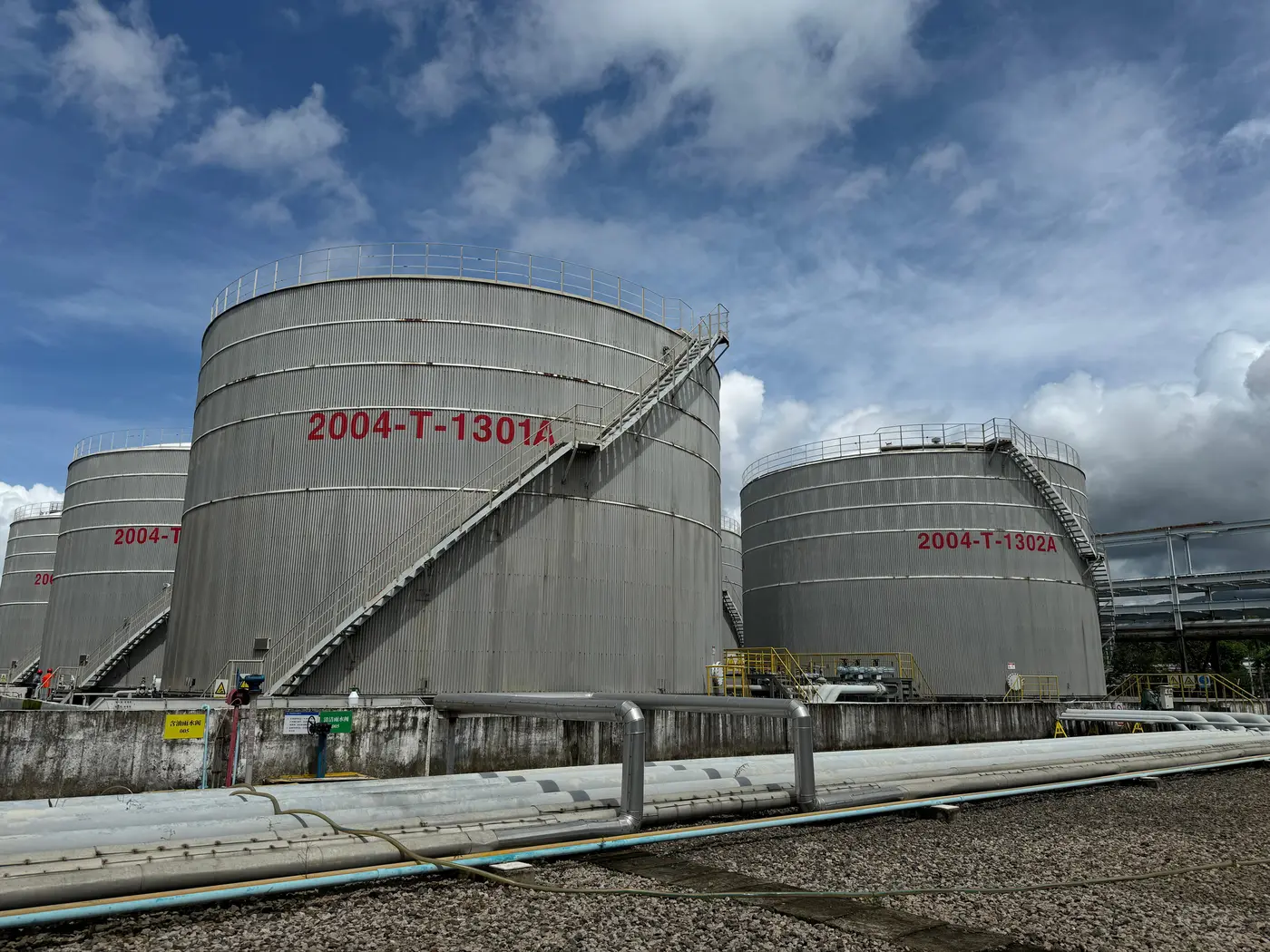

大亚湾储罐声发射检测
通过传感器阵列持续监测罐体声发射活动，对异常区域进行定位和重点分析。
压力容器

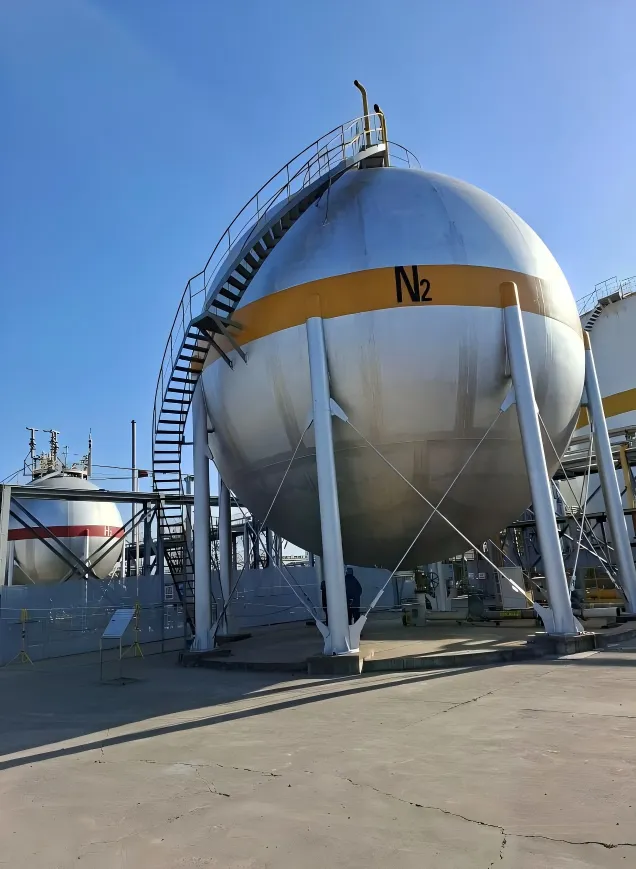

压力球罐声发射检测
在设备运行或相关检测过程中，对可能出现的异常声发射活动进行监测。
管道

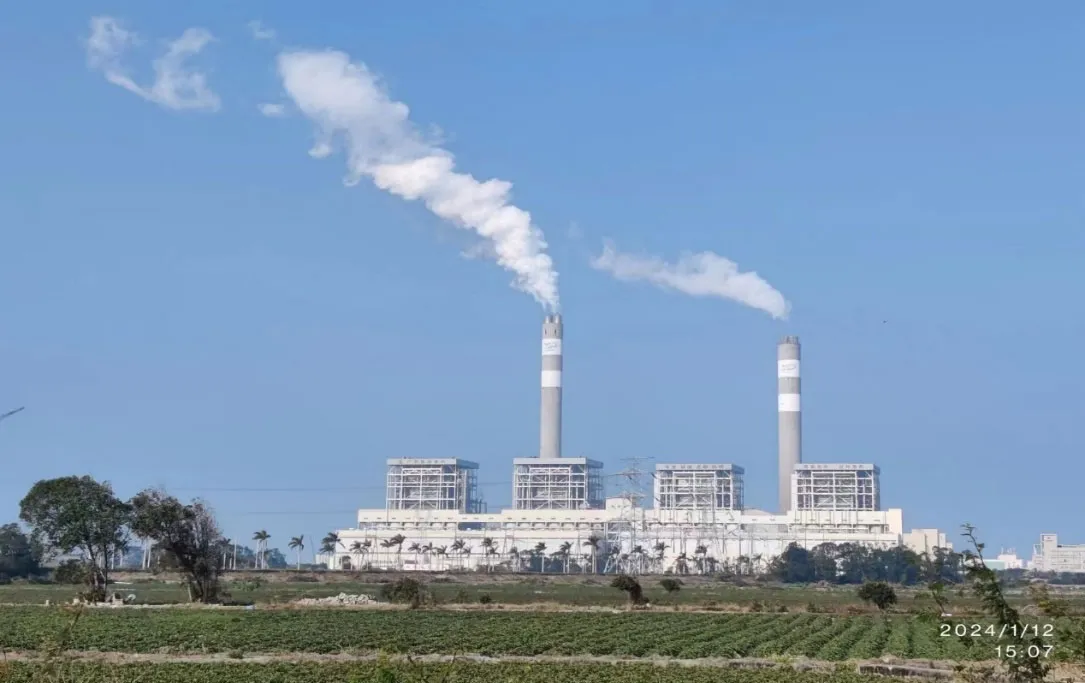

红海湾电厂管道泄漏检测
针对长距离管道，可以根据监测区域布置传感器，并结合定位技术确定异常区域。
桥梁及大型结构

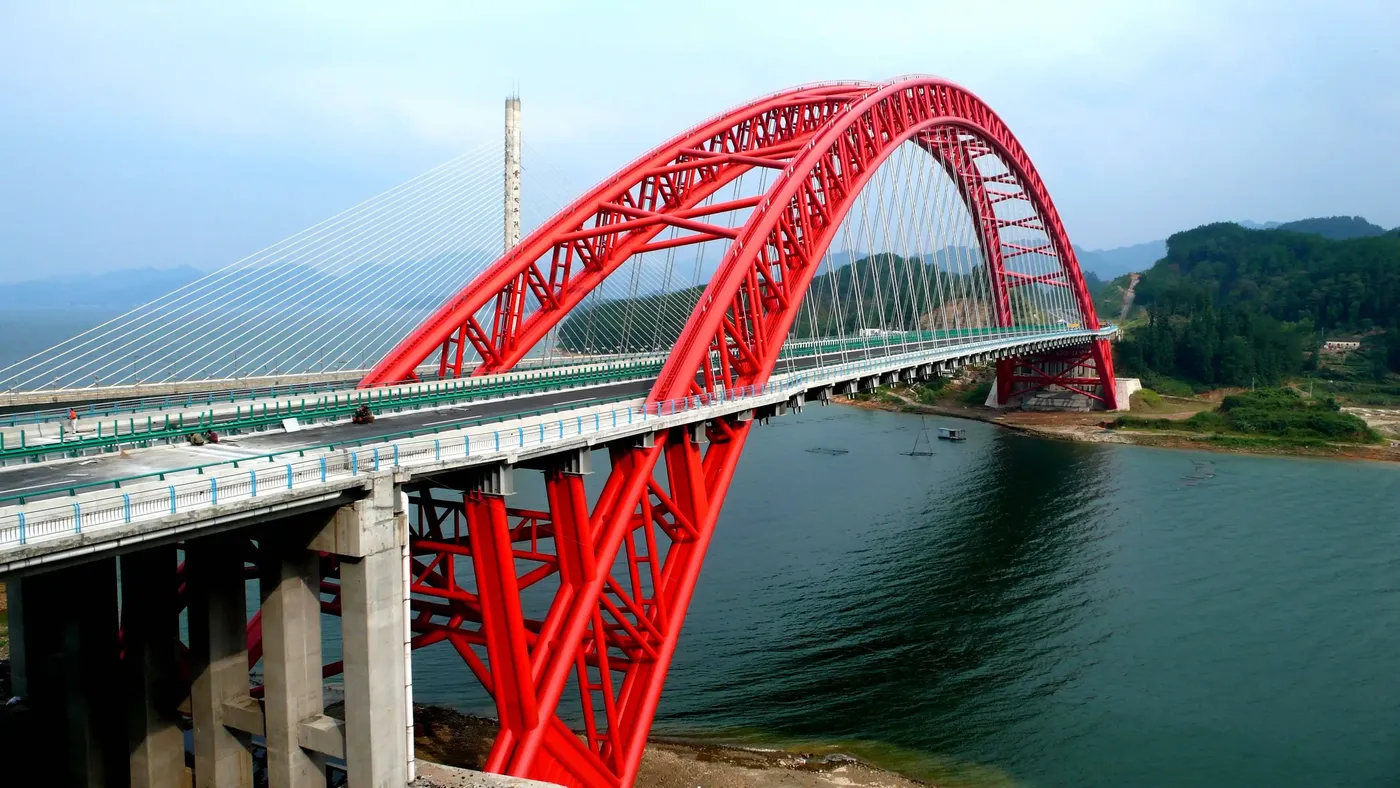

太平湖大桥断丝声发射监测
对关键结构区域进行长期状态监测，为后续维护和检测提供数据支持。
复合材料
通过声发射信号分析材料内部损伤演化过程，为材料研究和结构健康监测提供数据。
不同应用场景的传感器布置、采集参数和报警策略并不完全相同，因此实际系统需要结合工程条件进行设计。
十三、在线监测系统未来的发展方向
随着高速数据采集、边缘计算和人工智能技术的发展，声发射在线监测正在从单纯的数据记录逐步向智能化监测发展。
未来的系统可能进一步形成：
更高质量的数据采集
↓
更高效的边缘计算
↓
更准确的AI信号识别
↓
更可靠的异常定位
↓
更智能的风险预警
最终实现从“发现声发射事件”向“理解声发射事件”发展。
对于用户而言，真正有价值的并不是系统采集了多少数据，而是这些数据能否帮助检测人员更早发现异常、更快定位问题，并为设备维护和安全管理提供可靠依据。
结语
声发射在线监测系统本质上是一套从现场感知到远程决策的数据技术体系。
它并不是简单地增加传感器和采集通道，而是需要将：
传感器、数据采集、高速处理、全波形数据、边缘计算、AI分析、通信网络和监测平台
进行系统整合。
随着声发射检测技术与人工智能、边缘计算和工业互联网进一步融合，未来的声发射在线监测系统将更加注重实时性、数据完整性和智能分析能力。
对于储罐、压力容器、管道、桥梁等需要长期关注安全状态的设备，构建可靠的声发射在线监测体系，有望进一步提升异常发现和风险预警的效率。
