一、引言：道路设施检测——智能交通与自动驾驶的基石能力

道路设施是交通系统中最基础也最重要的组成部分，它们如同道路交通的"语法规则"——交通标志传达指示与禁令信息，道路标线规范行驶路径，护栏保障行车安全，减速带控制车速。这些设施的状态和位置信息，对于智能交通管理系统和自动驾驶车辆都至关重要。

然而，在实际道路环境中，道路设施面临着多种挑战：交通标志可能被遮挡、损坏或褪色；道路标线可能磨损殆尽；护栏可能因事故变形或缺失；减速带可能被积雪覆盖。这些问题不仅影响人类驾驶员的判断，更直接威胁自动驾驶系统的感知可靠性。

在智能交通系统（ITS）和自动驾驶技术的发展浪潮中，道路设施的自动检测与识别能力正成为核心技术之一。一个高精度的道路设施检测系统，可以支撑以下关键应用：

智能道路巡检：利用无人机或巡检车辆自动识别道路设施的完好状态，及时发现损坏或缺失的设施，降低人工巡检成本。

自动驾驶感知：为自动驾驶车辆提供道路标志、标线、护栏等设施的位置和类型信息，增强环境理解能力。

高精地图更新：将检测到的道路设施信息自动更新到高精地图中，保持地图数据的时效性。

交通管理优化：统计道路设施的分布和状态，为交通规划和管理提供数据支撑。

而这一切的基础，正是一个高质量、多类别、大规模的道路设施检测数据集。本文将深入介绍一套专为道路设施检测任务构建的数据集，从设施特征分析、数据构建方法论、模型训练到工程部署，为读者提供一份完整的技术实战指南。

二、四类道路设施的视觉特征深度分析

2.1 道路交通标志（Road_Sign）

道路交通标志是最重要的道路设施之一，其视觉特征鲜明但检测挑战不小：

视觉特征：

• 形状规范：圆形（禁令/指示）、三角形（警告）、矩形（指路/辅助）
• 颜色标准化：红色（禁令）、黄色（警告）、蓝色（指示）、绿色（指路）
• 通常安装在道路右侧或上方，高度3-5米
• 包含文字、符号或图案信息

检测难点：

• 远距离目标极小：在高速行驶中，100米外的标志可能仅占图像不到1%
• 部分遮挡：被树木、建筑物或其他标志遮挡
• 光照变化：逆光、阴影、夜间弱光条件下特征弱化
• 褪色老化：长期日晒雨淋导致颜色褪变，与标准颜色差异大
• 多标志重叠：同一杆柱上安装多个标志，相互遮挡

2.2 热塑标线（hot_thermoplast）

热塑标线是道路表面最直接的行驶引导设施：

视觉特征：

• 形态为线条或图案，覆盖在路面表面
• 颜色以白色和黄色为主
• 包含实线、虚线、箭头、文字等多种形式
• 通常沿道路纵向或横向延伸

检测难点：

• 磨损严重：高流量路段标线磨损快，可能仅剩隐约痕迹
• 与路面对比度低：浅色路面上的白色标线对比度很低
• 复杂路面纹理干扰：路面修补痕迹、接缝等可能与标线混淆
• 部分覆盖：积雪、泥沙、积水可能覆盖标线

2.3 金属护栏（metalbarrier）

金属护栏是保障道路安全的关键防护设施：

视觉特征：

• 由立柱和横梁组成的连续结构
• 银灰色或绿色金属表面
• 沿道路边缘或中央分隔带延伸
• 高度约0.7-1.0米

检测难点：

• 部分损坏或变形：事故后护栏可能弯曲变形
• 遮挡严重：路旁植被可能遮挡护栏下部
• 光照反射：金属表面的镜面反射可能干扰检测
• 远距离细长目标：护栏在远距离呈细长条状

2.4 减速带（speedbraker）

减速带是控制车速的物理设施：

视觉特征：

• 横跨车道的条状突起
• 通常为黄色黑色相间的警示条纹
• 宽度约30-50cm，高度约5-10cm
• 常出现在学校、社区、收费站等区域

检测难点：

• 与标线视觉相似：黄色减速带与黄色标线颜色接近
• 积雪覆盖：冬季可能被积雪完全覆盖
• 磨损褪色：长期碾压后颜色和凸起程度减弱
• 3D特征在2D图像中不明显：凸起的高度信息在平面图像中难以表达

三、数据集核心架构

3.1 基本信息概览

3.2 类别体系设计

类别设计覆盖了道路设施检测的四个核心要素：

• 信息传递设施（交通标志）：传达管理信息
• 行驶引导设施（热塑标线）：规范行驶路径
• 安全防护设施（金属护栏）：保障行车安全
• 速度控制设施（减速带）：控制行驶速度

这四类设施构成了道路管理的完整功能链条，检测它们的完整性和位置，是道路巡检的核心需求。

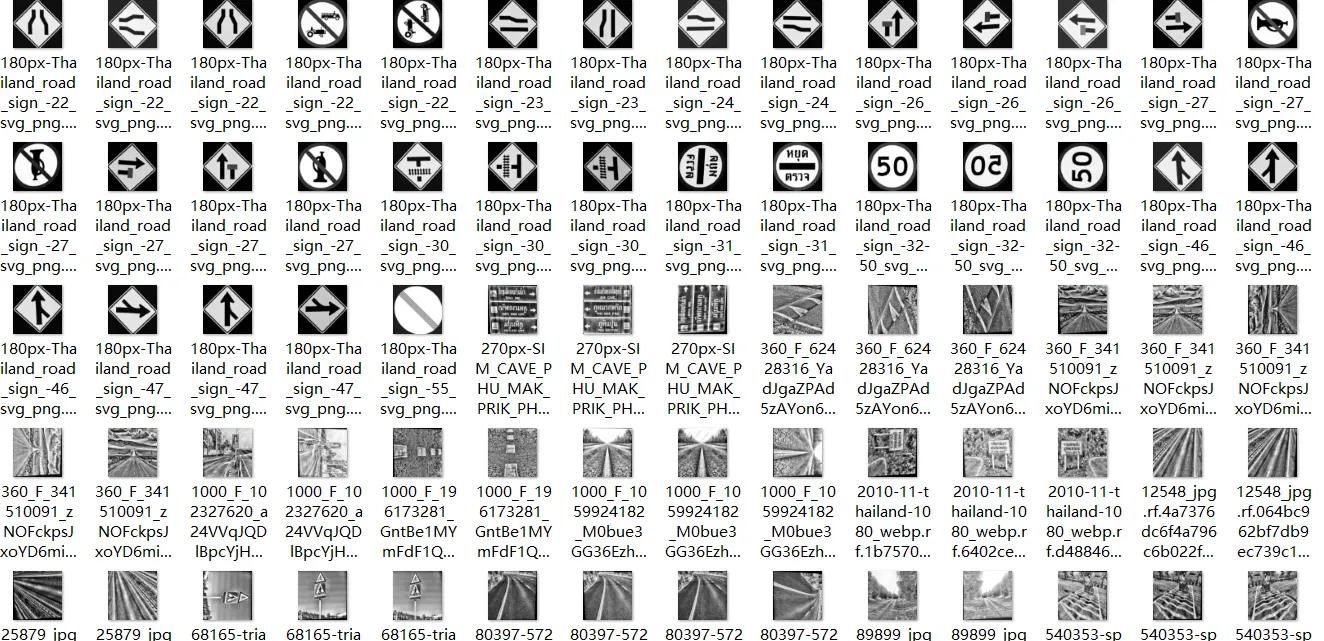

3.3 数据组织结构

database/道路设施目标检测数据集/
├── train/
│   └── images/
├── val/
│   └── images/
├── test/
│   └── images/

对应的YOLO配置文件：

path: /database/道路设施目标检测数据集
train: train/images
val: val/images

nc: 4
names:
  0: Road_Sign
  1: hot_thermoplast
  2: metalbarrier
  3: speedbraker

四、数据采集与标注全流程

4.1 采集策略

本数据集在采集阶段进行了多维度的场景覆盖：

道路类型维度：

• 城市主干道：设施密集，类型齐全
• 次干道：设施较齐全，遮挡较多
• 支路：设施可能不完善
• 高速公路：设施标准统一，尺度变化大

环境条件维度：

• 光照变化：晴天强光、阴天漫射、夜间弱光
• 天气变化：晴天、雨天、雾天
• 拍摄角度：正视、侧视、俯视
• 拍摄距离：近距离大目标、远距离小目标

目标状态维度：

• 完好设施：标准外观
• 磨损设施：褪色、部分损坏
• 遮挡设施：被植被、建筑物部分遮挡
• 特殊条件：夜间反光、积雪覆盖

4.2 数据预处理

对原始数据进行了以下预处理操作：

• 去除重复图像：同一位置重复采集的相似样本
• 清晰度筛选：剔除模糊、过曝、欠曝的图像
• 数据增强：旋转、翻转、亮度调整等，提升数据多样性
• 标注一致性校验：确保不同标注员的标注标准统一

4.3 标注规范

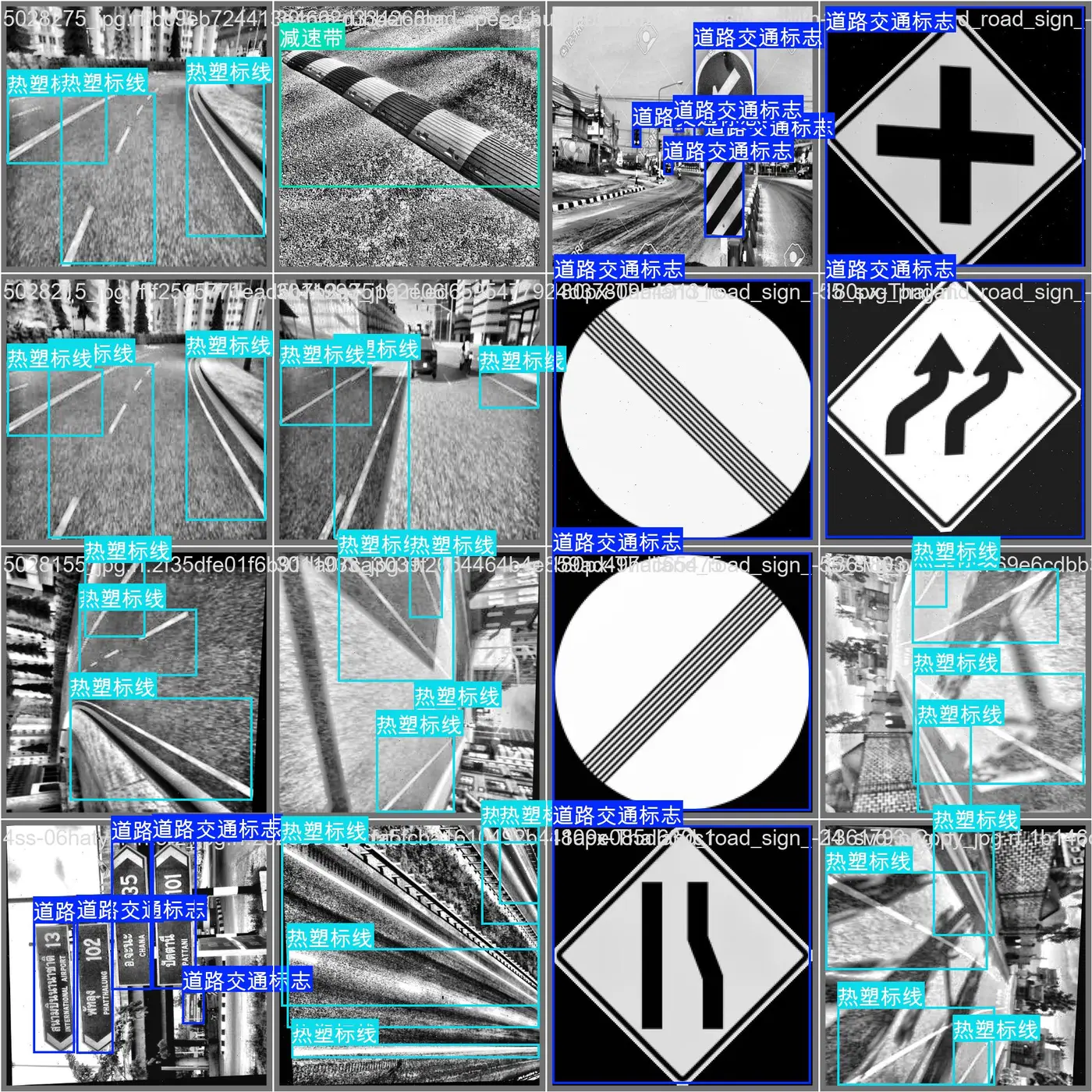

YOLO标准标注格式：

class_id x_center y_center width height

示例：

0 0.50 0.40 0.20 0.30
2 0.70 0.60 0.25 0.15
3 0.45 0.80 0.30 0.05

标注要点：

• 交通标志：标注框包含整个标志面，不包含杆柱
• 热塑标线：标注框包含可见的标线段，长标线可分段标注
• 金属护栏：标注框包含护栏的可见段
• 减速带：标注框包含整个减速带的横向范围

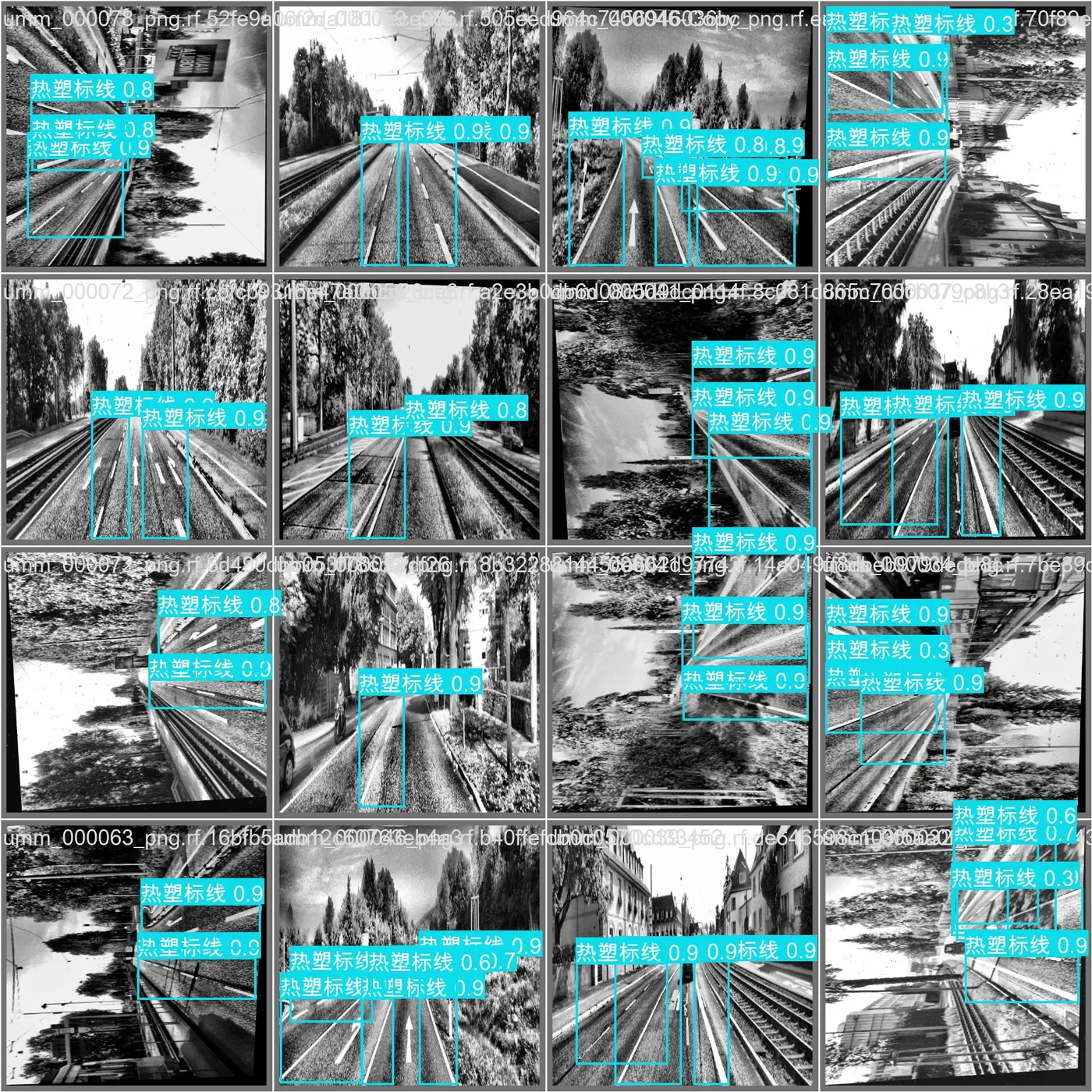

五、基于YOLOv8的模型训练实战

5.1 数据配置文件

path: /database/道路设施目标检测数据集
train: train/images
val: val/images

names:
  0: Road_Sign
  1: hot_thermoplast
  2: metalbarrier
  3: speedbraker

5.2 训练命令

yolo detect train \
  data=data.yaml \
  model=yolov8n.pt \
  epochs=150 \
  imgsz=640 \
  batch=16 \
  optimizer=AdamW \
  lr0=0.001

5.3 参数选择策略

5.4 数据增强策略

augmentation:
  hsv_h: 0.015    # 色调扰动，模拟不同时段光照
  hsv_s: 0.7      # 饱和度扰动，适应标志褪色
  hsv_v: 0.4      # 明度扰动，模拟逆光和阴影
  degrees: 5.0    # 小角度旋转
  translate: 0.1  # 平移
  scale: 0.5      # 缩放，增强尺度鲁棒性
  fliplr: 0.5     # 水平翻转
  mosaic: 1.0     # 马赛克增强
  mixup: 0.1      # 混合增强

特别注意：

• 色调扰动不宜过大：交通标志的颜色信息是重要的分类依据
• 缩放范围可适当增大：道路设施的尺度变化范围很大

六、核心挑战与优化方案

6.1 小目标检测——远距离交通标志

远距离的交通标志在图像中可能仅占几十像素，属于典型的小目标检测问题。这是道路设施检测中最突出的技术挑战。

问题分析：

• 100米外的标志约20×20像素
• 200米外的标志约10×10像素
• 经过多次卷积下采样后，小目标特征几乎消失

优化方案：

输入端优化：

• 提高输入分辨率至1280×1280
• 使用SAHI切片推理策略
• 训练时使用更大输入尺寸（如imgsz=1024）

特征融合优化：

• 增加P2层检测头（stride=4），专门检测极小目标
• 使用BiFPN替代标准FPN
• 引入注意力机制（CBAM/SE）增强关键特征

训练策略优化：

• 对小目标赋予更高的损失权重
• 使用Mosaic增强增加小目标训练样本
• 小目标过采样策略

6.2 类别间混淆——标线与减速带

热塑标线与减速带在某些场景下容易混淆，这是多类别检测中需要重点关注的问题。

混淆原因分析：

• 黄色减速带与黄色标线颜色相同
• 横向标线（如停车线）与减速带形态相似
• 磨损严重的减速带凸起不明显，更接近标线

优化方案：

• 增加混淆样本的训练权重
• 在训练集中确保减速带样本的多样性（包括磨损状态）
• 利用上下文信息：减速带通常出现在路口、学校等特定位置
• 后处理规则：减速带的宽度通常大于30cm，横向标线宽度通常小于15cm

6.3 多尺度目标融合

道路设施检测中，目标尺度变化范围极大——从远处的微型标志到近处的大段护栏，尺度差异可达100倍以上。

多尺度训练策略：

• 使用多尺度训练（multi-scale training）
• 输入尺寸在480-960之间随机变化
• 每个batch使用统一的输入尺寸

多尺度推理策略：

• 测试时增强（TTA）：使用多个尺度推理后融合结果
• SAHI切片推理：对大图切片检测再合并
• 特征金字塔优化：增强FPN的跨尺度特征融合能力

6.4 部署方案

无人机巡检部署：

• 使用YOLOv8n + TensorRT FP16
• 在Jetson平台上可达30+fps
• 适合无人机实时巡检场景

车载巡检部署：

• 使用YOLOv8s + TensorRT FP16
• 工控机平台，支持多路视频输入
• 适合巡检车辆实时检测

云端批处理部署：

• 使用YOLOv8m/l
• GPU服务器批量推理
• 适合大规模道路图像的离线分析

七、应用场景深度剖析

7.1 智能道路巡检

无人机或巡检车辆搭载摄像头，自动检测道路设施：

• 自动识别损坏或缺失的设施
• 记录设施位置信息（配合GPS/IMU）
• 生成巡检报告和养护建议
• 跟踪设施状态变化趋势

7.2 自动驾驶感知系统

为自动驾驶车辆提供道路设施信息：

• 交通标志识别：获取限速、禁行、指示等信息
• 道路标线检测：辅助车道保持和路径规划
• 护栏位置识别：辅助路径边界判断
• 减速带预警：提前减速提升乘坐舒适性

7.3 交通管理与维护

支撑交通管理部门的日常工作：

• 道路设施统计：各类设施的数量、分布和状态
• 维护优先级分析：根据设施损坏程度和交通影响排序
• 安全隐患识别：发现缺失或损坏的安全设施
• 预算分配支持：为设施维护预算提供数据依据

7.4 高精地图更新

将检测到的设施信息自动更新到高精地图：

• 新增设施自动入库
• 损坏设施状态更新
• 设施位置精度校准
• 定期更新保持地图时效性

八、可扩展方向与未来展望

8.1 设施类别扩展

可增加更多道路设施类别：

• 信号灯（红绿灯）
• 井盖
• 隔离墩/反光锥
• 道路照明设施
• 声屏障
• 防眩板

8.2 设施状态评估

从"检测到"升级为"评估状态"：

• 交通标志：完好/褪色/损坏/倾斜
• 标线：清晰/磨损/缺失
• 护栏：完好/变形/缺失
• 减速带：完好/磨损/覆盖

8.3 语义分割替代

从边界框检测升级为像素级语义分割：

• 更精确地描述设施的形状和范围
• 可以计算设施的面积和完整度
• 标线分割对于车道线检测尤为重要

8.4 多任务学习

同时训练检测和分类/分割任务：

• 交通标志检测 + 标志内容识别
• 标线检测 + 标线类型分类
• 护栏检测 + 护栏状态评估

8.5 时序分析

利用时序信息进行设施变化检测：

• 同一路段不同时期的设施状态对比
• 自动发现新增或消失的设施
• 设施损坏趋势预测

九、总结

本道路设施目标检测数据集以5000张高质量标注图像为核心，覆盖了交通标志、热塑标线、金属护栏和减速带四类核心道路设施，为智能交通和自动驾驶系统提供了可靠的数据基础。

从设施特征分析、数据集构建、模型训练到工程部署，本文呈现了一条从数据到应用的完整技术链路。在实际应用中，需要特别关注以下几点：

• 小目标检测是最大的技术挑战，远距离交通标志需要专门的优化策略
• 标线与减速带的类别混淆需要通过增加混淆样本和利用上下文信息来解决
• 多尺度目标的统一检测需要在训练和推理阶段都进行针对性优化
• 部署方案需要根据具体应用场景（无人机/车载/云端）选择合适的模型和硬件平台

道路设施的智能化检测，是智慧交通建设的重要基础设施。随着检测精度的持续提升和部署成本的不断下降，道路巡检将从"人工定期巡查"升级为"AI实时感知+智能预警+精准维护"的新模式，为道路交通安全和效率提供更强大的技术保障。
