平芯微可调过压过流保护芯片PW2605Z
摘要：
PW2605Z是一款高度集成的保护芯片，具备欠压、过压、过流及过温保护功能，支持3.5V至30V的宽输入电压范围。该芯片以其超快的过压保护响应速度、灵活可调的过压保护阈值、可编程的过流保护阈值及全面的保护特性，为各类电子设备提供可靠的安全保障。

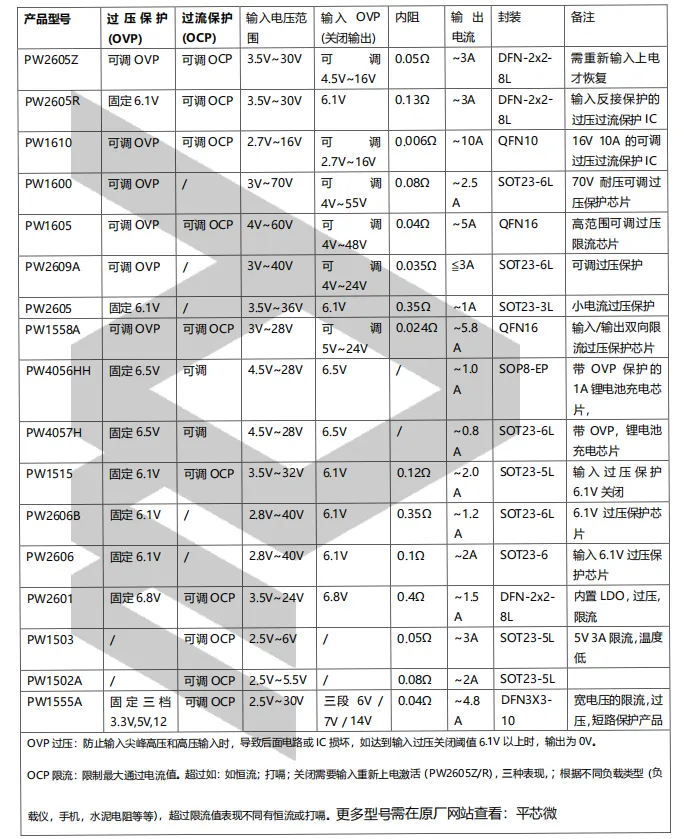

PW2605Z的关键参数：
输入电压范围： 3.5V ~ 30V
最大持续输出电流： 3A
导通电阻（RON）： 典型值50mΩ
OVP响应时间： 典型值50ns
可调OVP阈值范围： 4.5V ~ 16V（通过外部电阻设定）
默认OVP阈值： 6.1V（OVP引脚接地时）
可编程OCP阈值范围： 0.5A ~ 3A（通过外部电阻设定）
欠压锁定（UVLO） 3.0V（开启阈值），2.8V（关闭阈值，滞后）
过温保护（OTP）： 约150°C触发，温度降低后自动恢复
封装形式： DFN2x2-8L
工作温度范围： -40°C ~ 85°C
PW2605Z的保护性能解析：
1、超低导通电阻：
PW2605Z内部集成了低导通电阻的MOSFET，典型值仅为50mΩ，有效降低了功率损耗和芯片发热量，提高了系统效率和可靠性。
2、灵活可调的过压保护（OVP）：
PW2605Z的核心优势在于其过压保护阈值的高度灵活性。用户可通过OVP引脚外接两个电阻（R1、R2）构成分压网络，在4.5V至16V范围内精确设定保护点。若将OVP引脚直接接地，芯片自动启用内部默认的6.1V阈值。这种设计使PW2605Z能够适应多种电压环境，提供全面的过压保护。
3、纳秒级快速响应：
OVP响应时间典型值为50纳秒，这意味着当输入端出现危险电压尖峰时，芯片能在电压尚未深入系统内部之前就完成检测并关断通路，为后级电路提供及时有效的保护。
4、可编程的过流保护（OCP）：
用户可通过外部电阻在0.5A至3A范围内精确设定过流保护阈值，满足不同应用场景的需求。当输出电流超过设定阈值时，芯片将关闭内部MOSFET，防止过流对电路造成损害。
全面的保护功能：
1、软启动功能：系统上电或使能开启时，内部MOSFET缓慢导通，有效抑制浪涌电流，避免对输入电源造成冲击。
2、过温保护（OTP）：当芯片内部结温超过约150°C时，强制关断输出；温度降低后自动恢复，防止热故障。
3、使能控制（EN）：EN引脚低电平有效，内置下拉电阻，悬空即默认开启。可通过外部MCU或逻辑电路进行开关控制，实现电源序列管理或远程关断。
4、PG功能：当VBUS存在时，PG引脚有稳压电源输出，提供电源状态指示。
紧凑封装：
PW2605Z采用DFN2x2-8L封装，符合无铅和无卤的绿色环保要求，电路设计简洁，非常适合PCB空间受限的应用场景。
典型应用场景：
1、可穿戴设备：如智能手表、健康监测设备等，对安全性和可靠性要求高。
2、移动设备：如智能手机、平板电脑等，需要保护充电电路和电池免受异常电压损害。
3、车载设备：如车载充电器、行车记录仪等，需要适应复杂的汽车电气环境。
