PW2153 宽输入电压降压型恒压恒流DC-DC控制器介绍
摘要：
PW2153是一款支持宽电压输入的开关降压型DC-DC控制器，最高输入电压可超过150V，支持大电流输出，输出电流可高达10A以上。该控制器具备低待机功耗、高效率、低纹波等特性，适用于电动车控制器供电、恒压源、车充、电池充电等多种应用场景。
产品概述
PW2153是一款支持宽电压输入的开关降压型DC-DC控制器，最高输入电压可超过150V。该控制器具备低待机功耗、高效率、低纹波、优异的母线电压调整率和负载调整率等特性，支持大电流输出，输出电流可高达10A以上。PW2153同时支持输出恒压和输出恒流功能，通过设置CS电阻可设置输出恒流值，通过设置FB1、FB2引脚的分压电阻可设置输出恒压值。

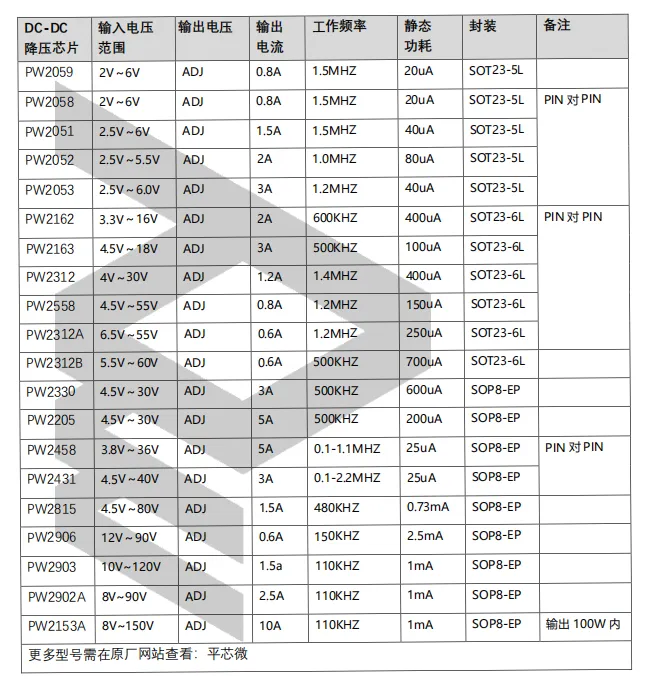

关键参数
输入电压范围： 8V至150V
输出电流： 可高达10A以上（支持输出5V/3A和12V/10A）
工作频率： 典型开关频率为140KHz，轻载时自动降低开关频率以提高转换效率
效率： 可高达96%
输出电压可调范围： 4.5V至30V
内置保护功能： 过温保护、输出短路保护、限流保护
封装形式： SOP8
产品特性
1、宽输入电压范围：支持8V至150V的输入电压，满足多种高压应用场景需求。
2、高效率转换：采用固定频率的PWM控制方式，典型开关频率为140KHz，轻载时自动降低开关频率，效率可高达96%。
3、大电流输出能力：支持输出电流高达10A以上，满足大功率应用需求。
4、优异的调整率：母线电压调整率和负载调整率表现出色，确保输出电压稳定。
5、内置保护功能：
（1）过温保护：当芯片温度超过过温保护点时，系统会关断功率管，限制输入功率。
（2）输出短路保护：当输出短路时，自动关闭输出以防止损坏。
（3）限流保护：通过连接于VSP与VSN之间的电阻设置最大输出电流。
6、输出电压和电流可调：
（1）输出电压：通过设置FB1、FB2引脚的分压电阻设置输出电压，范围从4.5V至30V。
（2）输出电流：通过设置CS电阻设置输出恒流值。
应用场景
（1）电动车控制器供电
（2）恒压源
（3）车充
（4）电池充电
详细功能描述
1、PWM控制方式：PW2153采用固定频率的PWM控制方式，实现高效能转换，并通过自动降低轻载时的开关频率来提高转换效率。
2、宽输入电压范围：支持8V至150V的输入电压，满足多种高压应用场景需求。
3、大电流输出能力：支持输出电流高达10A以上，满足大功率应用需求。
4、优异的调整率：通过内部电路设计，实现优异的母线电压调整率和负载调整率，确保输出电压稳定。
5、内置保护功能：
6、过温保护：当芯片温度超过过温保护点（典型值为150度）时，系统会关断功率管，限制输入功率。
7、输出短路保护：当输出短路时，自动关闭输出以防止损坏。
8、限流保护：通过连接于VSP与VSN之间的电阻设置最大输出电流，计算公式为：(0.15V)/(R7(Ω))=IOut_MAX(A)。
9、输出电压和电流可调：
10、输出电压：通过连接于FB1, FB2脚的分压电阻设置输出电压，计算公式为：(R1+R2)/(R1)*VFB=VOUT（VFB典型值为0.38V）。
11、输出电流：通过设置CS电阻设置输出恒流值。
引脚配置/说明
引脚号 符号 引脚说明
1 DRV 接外部MOS管栅极
2 VDD 芯片电源
3 FB1 输出反馈电压正端采样
4 FB2 输出反馈电压负端采样
5 VCC 内部5VLDO输出，接电容
6 VSN 电感电流检测电阻负端
7 VSS 芯片地
8 VSP 电感电流检测电阻正端
封装信息
PW2153采用SOP8封装，引脚排列紧凑，适合高密度电路板设计。封装尺寸详见下表：
参数 尺寸（毫米） 尺寸（英寸）
A1 1.350 - 1.750 0.053 - 0.069
A2 1.350 - 1.550 0.053 - 0.061
b 0.330 - 0.510 0.013 - 0.020
C 0.170 - 0.250 0.006 - 0.010
D 4.700 - 5.100 0.185 - 0.200
E 3.800 - 4.000 0.150 - 0.157
E1 5.800 - 6.200 0.228 - 0.244
e 1.270 (BSC) 0.050 (BSC)
重要提示
在设计电路时，请确保所有元件符合PW2153的电气参数要求，以避免性能下降或损坏。
输入输出端应就近并联低ESR陶瓷电容，以减少电源噪声和纹波。
在使用过程中，请注意散热设计，尤其是在高负载条件下，以确保芯片温度不超过最大结温限制。
MOS管选择需考虑其耐压和导通电阻，以确保系统的高效稳定运行。
