输入 30V 转 12V/5V 降压方案设计手册
平芯微降压/LDO 芯片选型 · 参考电路 · BOM 清单
一、输入 30V 应用场景与设计要点
本文档针对输入直流 30V 的电源转换应用，输出 12V 与 5V 两档常用电压。适用场景包括电动车 24V/36V/48V/60V/72V 电池系统、工业 24~80V DC 电源、锂电池组降压供电、AGV/机器人电源模块、LED 驱动辅助电源、监控/门禁供电等。
设计要点：① 输入端必须配置足够耐压的电容（建议耐压 ≥1.5×VIN）；② TVS 抑制热插拔浪涌（建议钳位电压 ≥ VIN + 10V，且低于芯片绝对耐压）；③ 电感饱和电流留 30% 余量；④ 续流二极管耐压 ≥ VIN + 10V；⑤ 若选用 LDO（PW8600/PW75XX），高压差×电流会带来严重发热，建议先用 DC-DC 降到低压再接 LDO 或仅用于小电流辅助供电。
30V 输入是本手册中"最全兼容"档位：DC-DC（PW2153/PW2815/PW2312B/PW2458）均可用；LDO（PW8600 65V max、PW75XX 36V max）也在范围内。

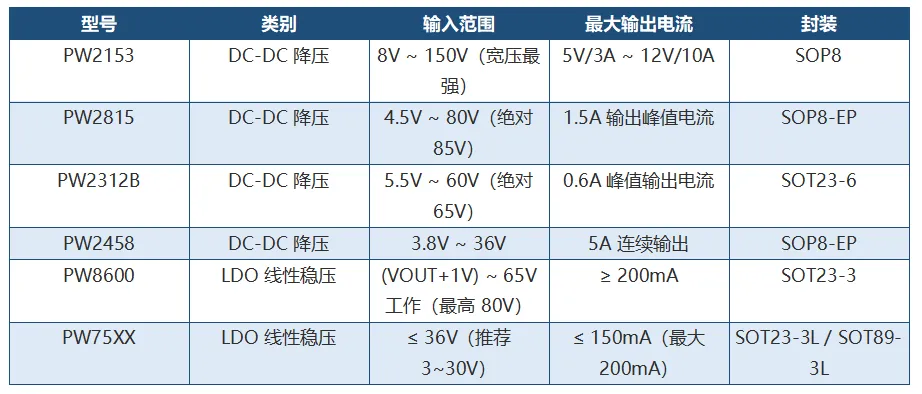

二、可选芯片一览
三、各芯片详解、参考电路与 BOM

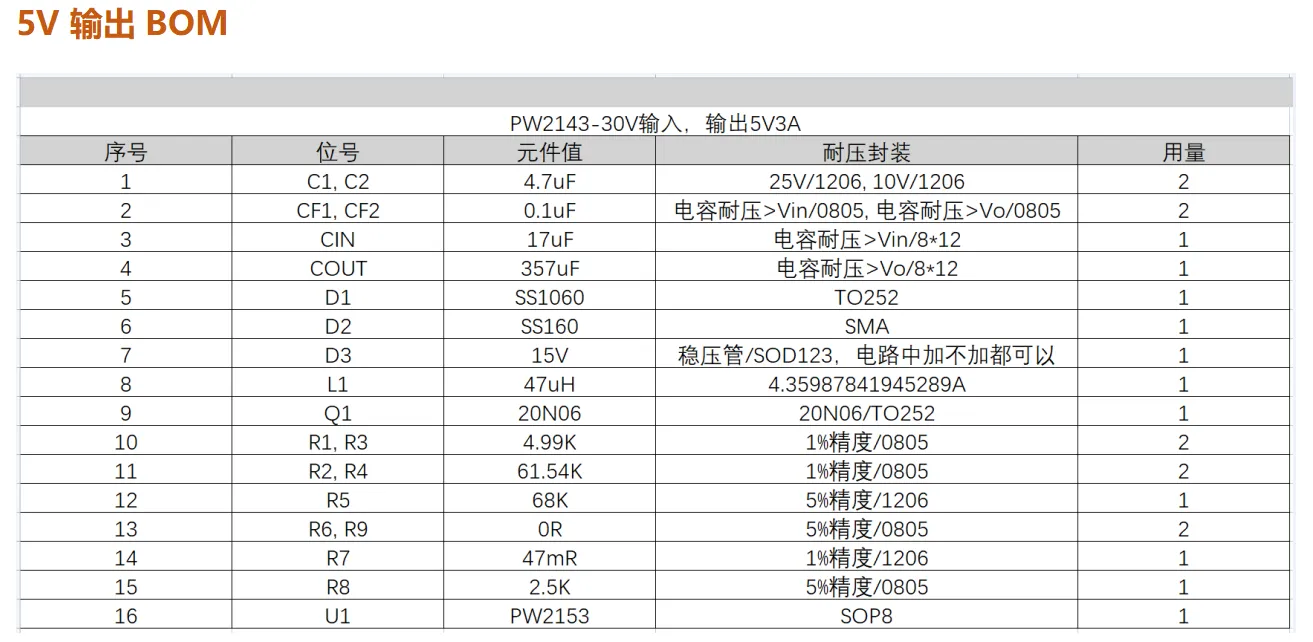

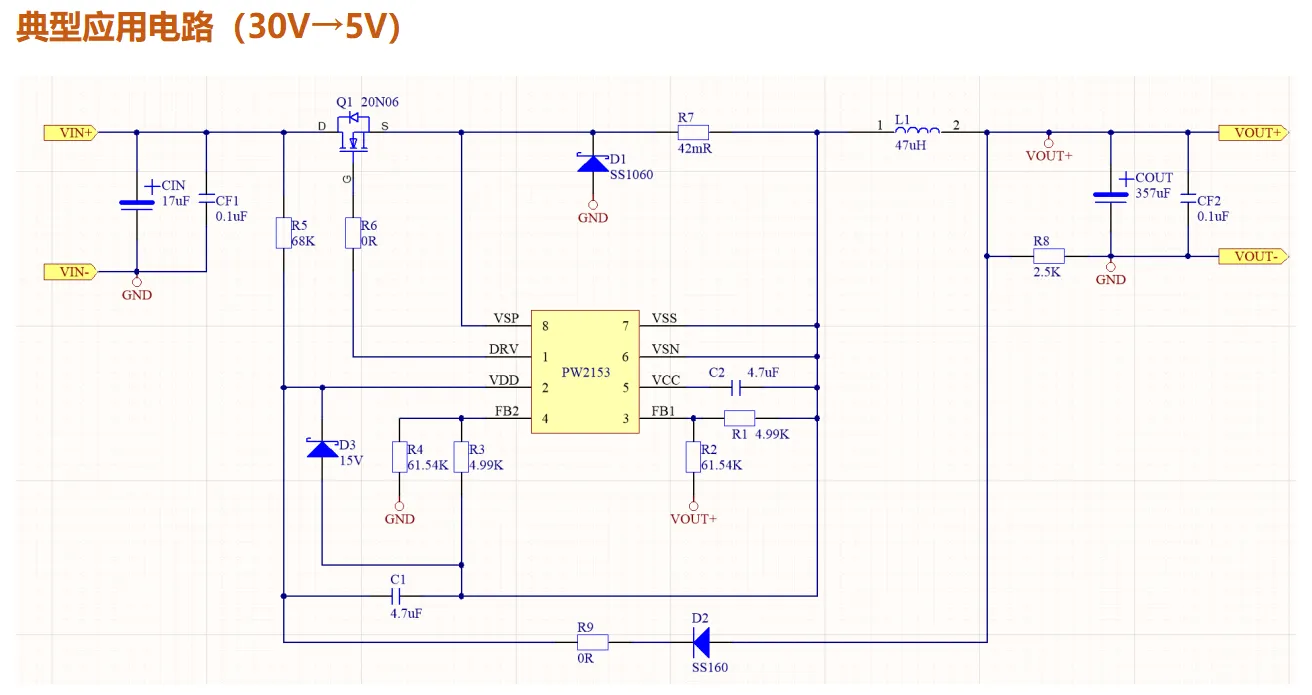

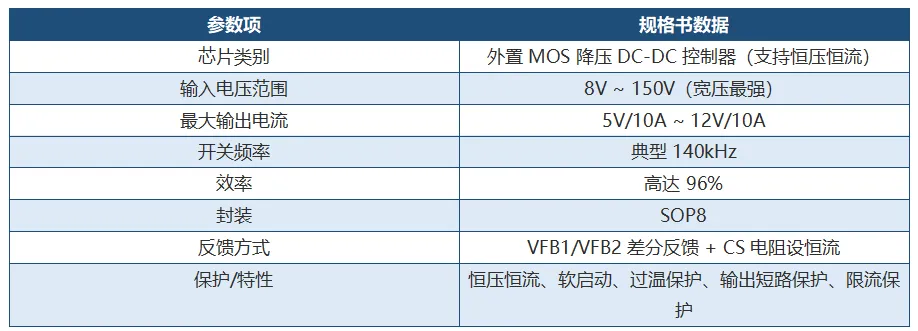

PW2153 —— 外置MOS 降压 DC-DC 控制器（支持恒压恒流）

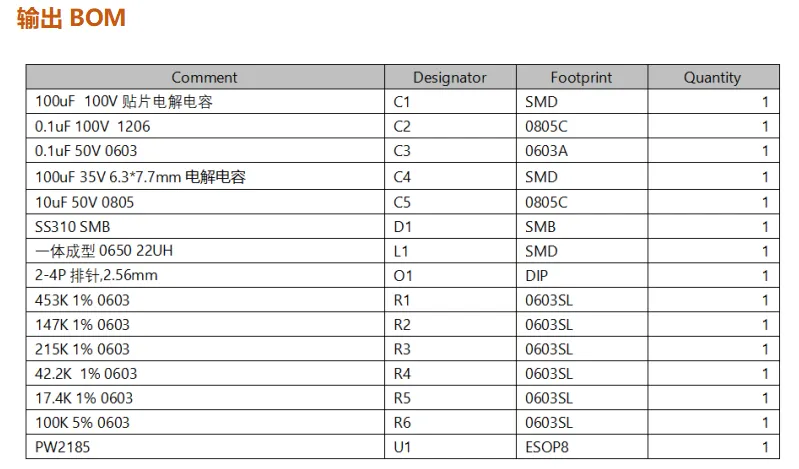

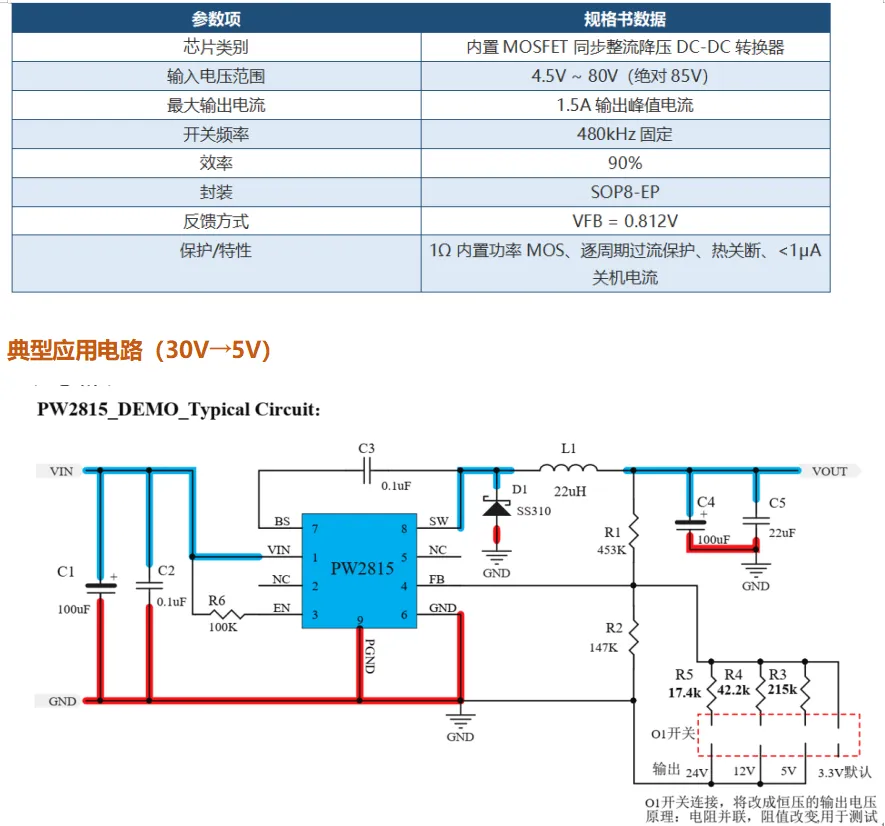

PW2815 —— 内置MOSFET 同步整流降压 DC-DC 转换器
规格书关键参数（数据源：官方 datasheet）：

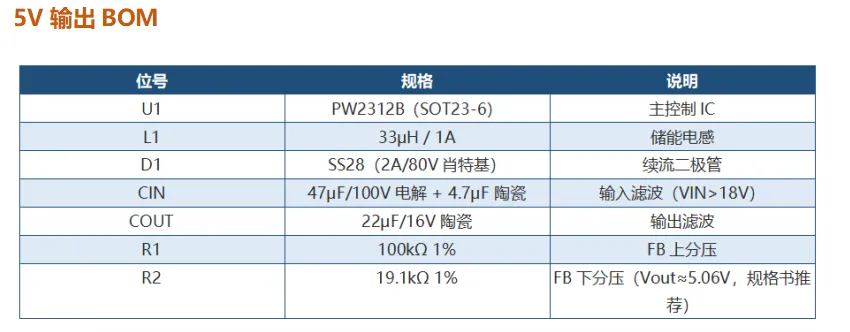

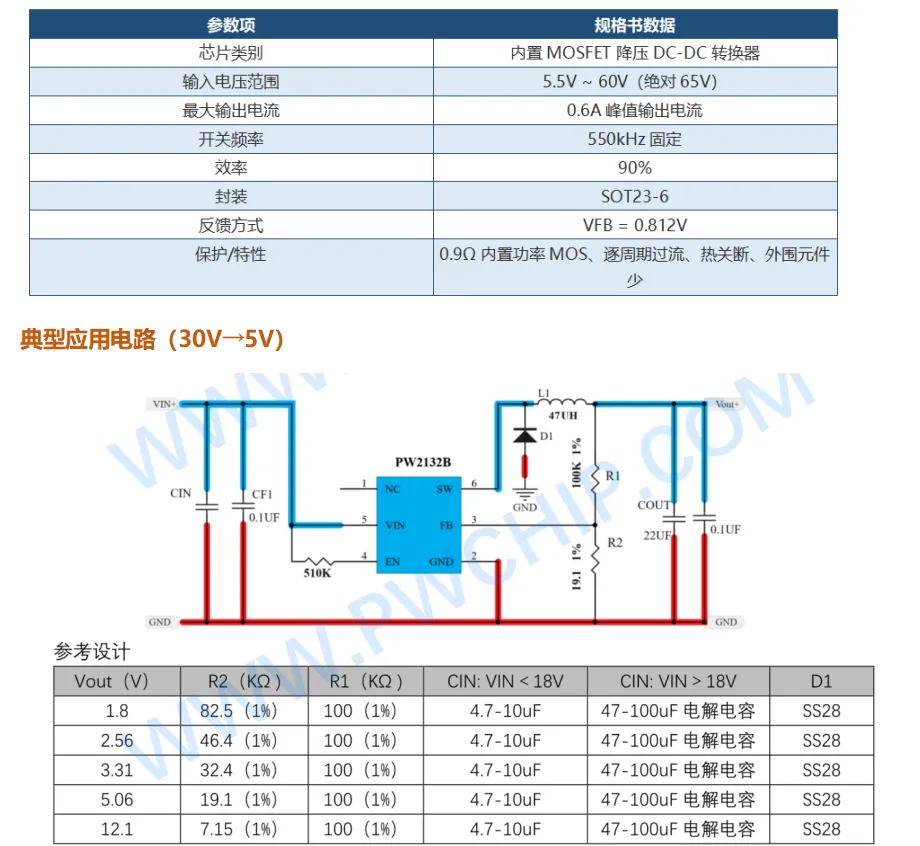

PW2312B —— 内置MOSFET 降压 DC-DC 转换器
规格书关键参数（数据源：官方 datasheet）：

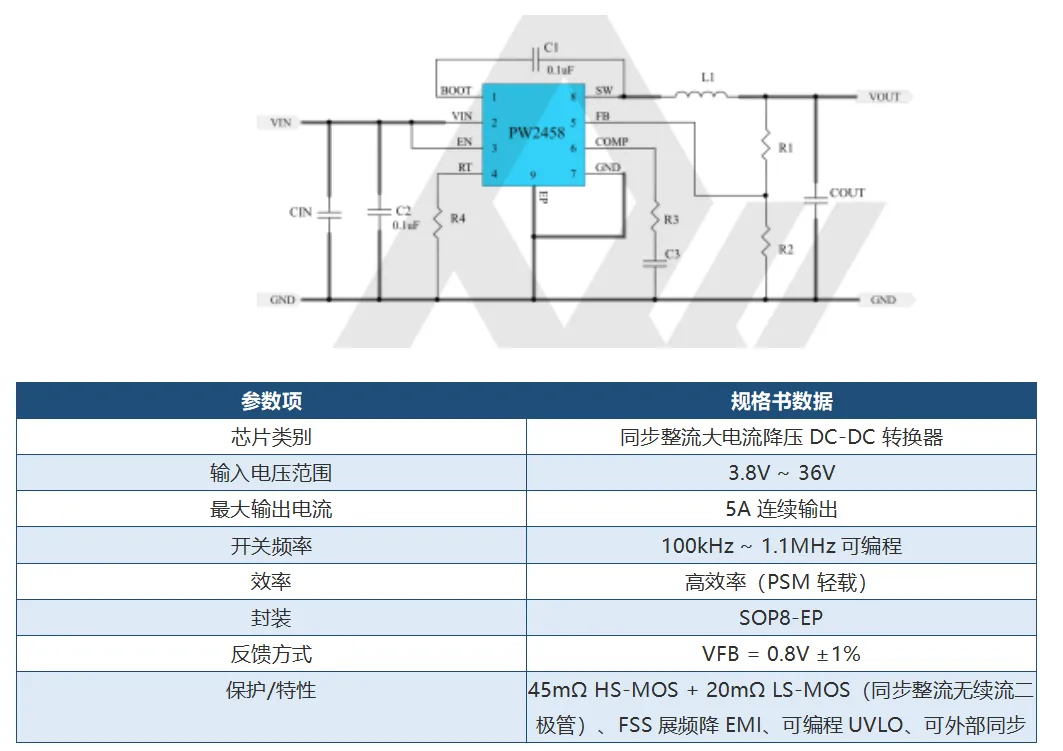

PW2458 —— 同步整流大电流降压 DC-DC 转换器
典型应用电路（30V→5V）

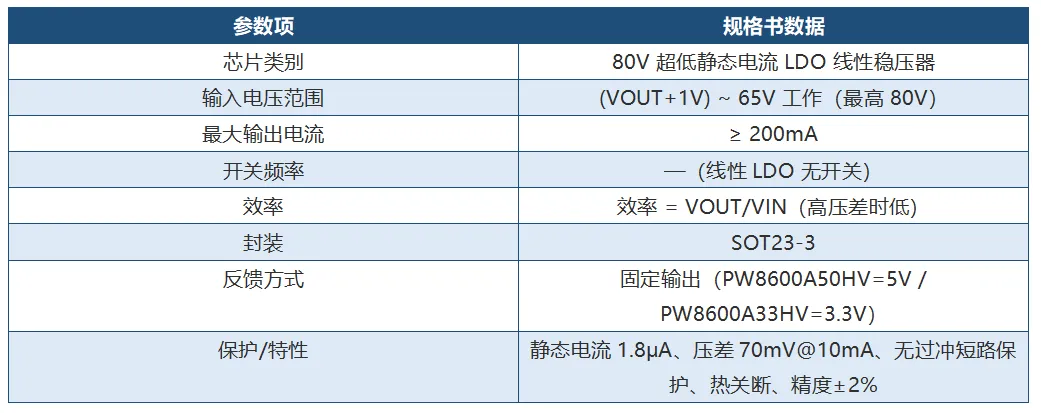

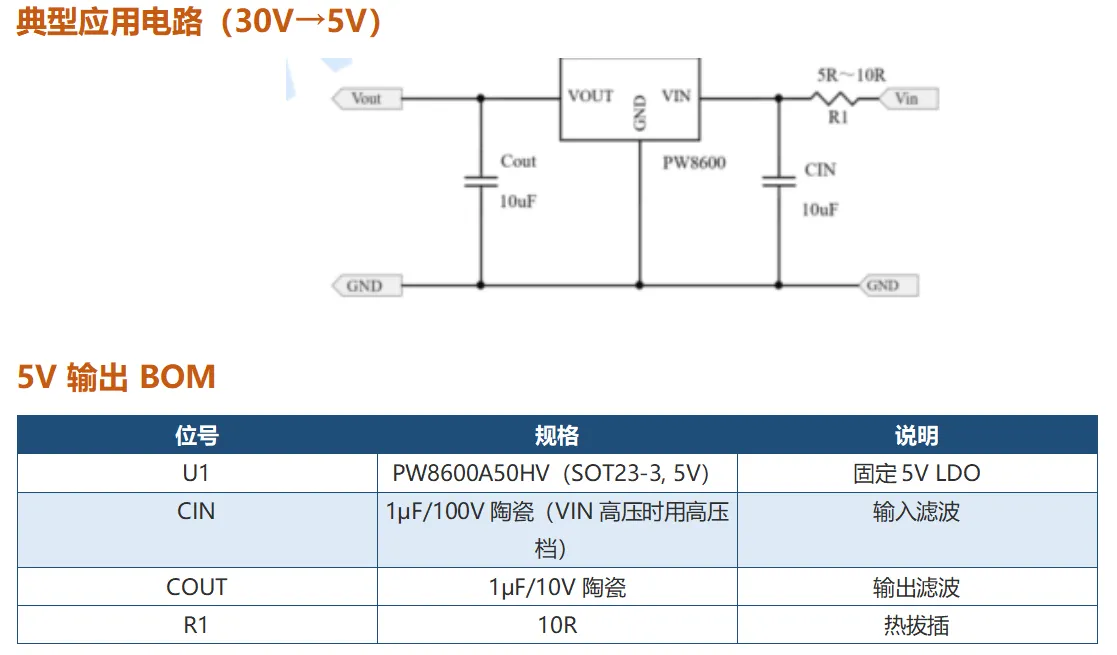

PW8600 —— 80V 超低静态电流 LDO 线性稳压器
规格书关键参数（数据源：官方 datasheet）：
PW75XX —— 36V 低功耗高精度 LDO 线性稳压器
规格书关键参数（数据源：官方 datasheet）：
