公路表面裂缝目标检测数据集：1,500张图像 | 目标检测

源码数据分享

链接: https://pan.baidu.com/s/1PUS2KQLP4fwoh-fem6TmtQ?pwd=n2ww

提取码: n2ww

一、引言：道路裂缝检测的工程命题

中国公路总里程已突破528万公里，高速公路里程超过17万公里，双双位居世界第一。这庞大的交通网络是国民经济运行的大动脉，但其养护压力同样巨大。据交通运输部统计，全国每年因路面病害导致的交通事故超过10万起，道路养护费用超过3000亿元。

在所有路面病害中，裂缝是最早出现、最基础的病害形态。无论是沥青路面还是水泥混凝土路面，裂缝都是结构损伤的"第一信号"。一条宽度仅1毫米的细微裂缝，如果不及时处理，在车辆荷载和自然因素的反复作用下，3~5年内可能扩展为严重的龟裂或坑槽，维修成本从初期的几元/米暴涨到后期的数百元/平方米。

传统道路巡检方式的效率瓶颈日益凸显：人工巡查速度慢、主观性强、安全风险高；简单的路面检测车虽然能高速采集图像，但裂缝识别仍需人工完成，效率提升有限。基于深度学习的自动裂缝检测技术，可以将巡检效率提升10倍以上，同时保证检测结果的客观性和一致性。

本文将围绕公路表面裂缝目标检测数据集（1500张）展开深度解析，从单类别检测设计到细长目标优化，从模型训练到养护决策，提供完整的技术方案和工程实践指南。

二、数据集全景剖析

2.1 数据集概述

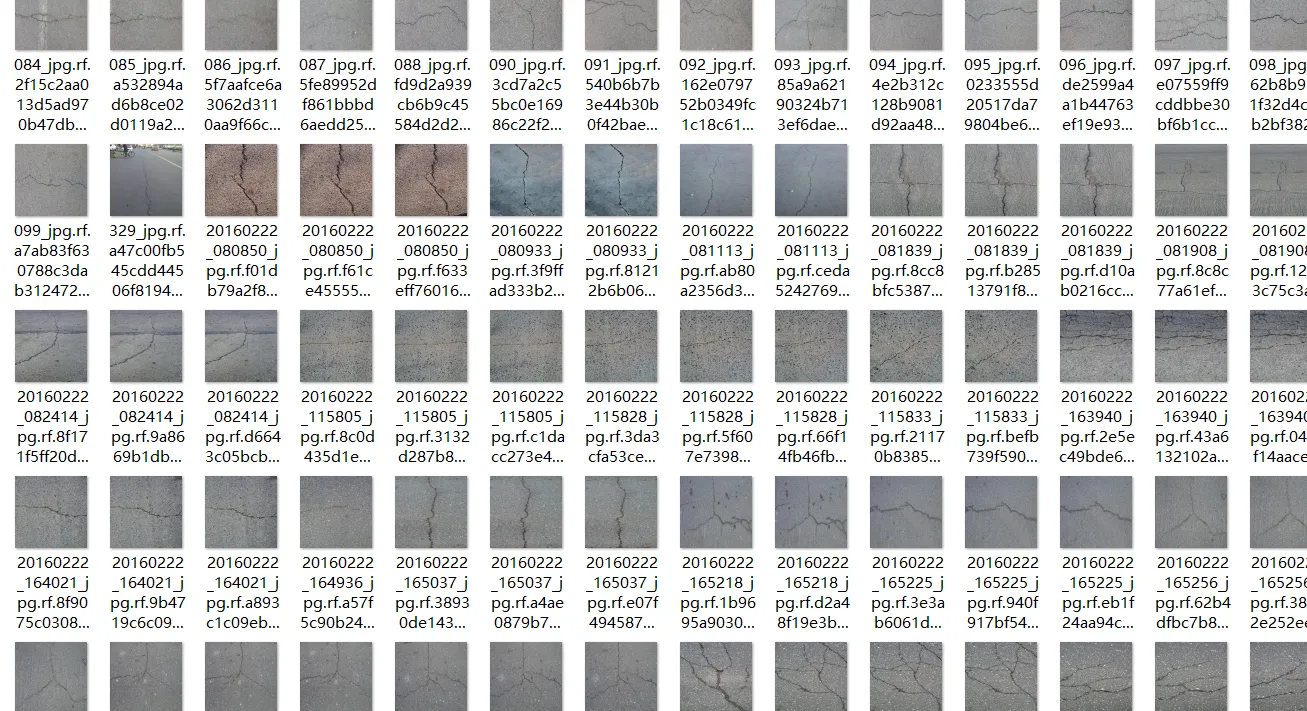

本数据集为公路表面裂缝目标检测数据集，共包含1500张高质量标注图像。所有图像均来源于真实道路环境，覆盖多种路面材质以及不同环境条件。

与多类别裂缝数据集不同，本数据集采用单类别标注方式，所有裂缝统一标注为crack类别。这种设计更加适合用于裂缝检测与定位任务，而不是裂缝类型分类任务。

2.2 单类别设计的工程考量

采用单类别（crack）而非多类别（网状/纵向/横向）的设计，基于以下工程考量：

任务导向：在道路巡检的实际流程中，首要任务是"发现裂缝"，而非"分类裂缝"。裂缝类型的判断通常由养护工程师根据现场情况综合评估，涉及裂缝宽度、深度、位置等多维信息，远非图像分类可以覆盖。

标注效率：单类别标注显著降低了标注复杂度。标注人员只需标记裂缝位置，无需判断裂缝类型，避免了类型判断的主观性和不一致性。

模型专注：单类别检测模型可以更专注于裂缝特征的学习，不受类别间混淆的干扰，在检测精度上往往优于多类别模型。

扩展灵活：单类别检测结果是后续分析（裂缝分类、严重度评估、养护决策）的基础数据，可以根据需要灵活扩展。

2.3 目录结构

dataset
 ├── train
 │   ├── images
 │   └── labels
 ├── valid
 │   ├── images
 │   └── labels
 ├── test
 │   ├── images
 │   └── labels

配置文件：

train: ../train/images
val: ../valid/images
test: ../test/images

nc: 1
names: ['crack']

2.4 图像特征分析

数据集图像来源于真实道路环境，具有以下特征：

多种路面材质：

• 沥青路面：深灰色背景，颗粒状纹理
• 水泥混凝土路面：浅灰色背景，接缝明显

不同材质的裂缝纹理差异明显，沥青路面裂缝与背景对比度较低，水泥路面裂缝与接缝容易混淆。

多种光照条件：

• 晴天强光：裂缝阴影被拉长，有利于检测
• 阴影区域：裂缝对比度降低
• 光照不均匀：同一图像内光照变化

多角度拍摄：

• 俯视角度：巡检车辆标准视角
• 斜视角度：手持设备拍摄视角
• 近距离拍摄：细节丰富但覆盖范围小

三、裂缝检测的核心技术难点

3.1 细长结构检测

裂缝是典型的细长结构目标，长宽比可达50:1甚至更高。传统目标检测的锚框设计针对紧凑目标（长宽比1:1~4:1），对细长目标检测效果差。

细长结构带来的问题：

• 锚框匹配差：标准锚框难以贴合细长裂缝
• IoU计算敏感：细长框轻微偏移就导致IoU大幅下降
• 特征提取不足：水平框包含大量背景区域

解决方案：

• 旋转框检测（OBB）：使用带角度的旋转边界框
• 锚框重设计：聚类出更适合细长目标的锚框
• 分割后处理：先分割裂缝像素，再提取最小外接矩形

3.2 小目标与细目标

远距离拍摄或细小裂缝在图像中只占很小区域：

• 宽度1~3像素的细裂缝
• 远距离的小裂缝
• 早期细微裂纹

小目标在深层特征图上信息几乎完全丢失，需要特殊处理。

3.3 背景纹理干扰

道路表面存在大量与裂缝视觉相似的干扰因素：

• 沥青纹理：颗粒状表面纹理，与细小裂缝极为相似
• 水渍/油污：深色区域，颜色与裂缝相近
• 轮胎痕迹：黑色条纹，可能被误判为纵向裂缝
• 路面标线：白色/黄色线条，可能干扰检测
• 修补痕迹：旧的灌缝或补丁，与新裂缝混淆
• 接缝：水泥路面接缝，与横向裂缝相似

3.4 裂缝形态多样性

裂缝可能表现为多种形态：

• 直线裂缝：规则线性延伸
• 弯曲裂缝：沿非线性路径延伸
• 分叉裂缝：从主裂缝分出支裂缝
• 网状裂缝：多条裂缝交织形成网状
• 龟裂：细密网状裂缝，如同龟壳纹理

四、模型训练与优化

4.1 基线训练

yolo detect train \
  data=data.yaml \
  model=yolov8s.pt \
  epochs=200 \
  imgsz=640 \
  batch=16 \
  lr0=0.01

4.2 锚框优化

针对裂缝细长结构，重新设计锚框：

import numpy as np
from sklearn.cluster import KMeans

# 收集所有裂缝边界框的宽高比
aspects = []
for label_file in label_files:
    with open(label_file) as f:
        for line in f:
            _, _, w, h = map(float, line.strip().split())
            aspects.append([w, h])

# K-means聚类9个锚框
kmeans = KMeans(n_clusters=9)
kmeans.fit(aspects)
anchors = kmeans.cluster_centers_

# 对锚框按面积排序
anchors = anchors[np.argsort(anchors[:, 0] * anchors[:, 1])]

4.3 旋转框检测（OBB）

对于裂缝这种细长目标，旋转框比水平框更贴合：

# YOLOv8-OBB训练
yolo obb train \
  data=data_obb.yaml \
  model=yolov8n-obb.pt \
  epochs=200 \
  imgsz=640

OBB标注格式：

class_id x_center y_center width height angle

旋转框的优势：

• 更贴合裂缝实际形状
• 减少背景区域干扰
• 提供裂缝方向信息
• 更精确的面积计算

4.4 图像预处理增强

import cv2

def enhance_crack_image(image):
    """裂缝图像增强"""
    # 1. 灰度化
    gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)

    # 2. CLAHE增强对比度
    clahe = cv2.createCLAHE(clipLimit=2.0, tileGridSize=(8, 8))
    enhanced = clahe.apply(gray)

    # 3. 形态学Top-Hat变换（增强暗色裂缝）
    kernel = cv2.getStructuringElement(cv2.MORPH_RECT, (15, 15))
    tophat = cv2.morphologyEx(enhanced, cv2.MORPH_TOPHAT, kernel)

    # 4. 融合
    result = cv2.add(enhanced, tophat)

    return result

4.5 训练结果

OBB比HBB提升约8个百分点，验证了旋转框对裂缝检测的显著优势。

五、从检测到养护决策

5.1 裂缝参数提取

class CrackAnalyzer:
    def __init__(self, pixels_per_cm=5):
        self.ppc = pixels_per_cm

    def extract_parameters(self, detections, image_shape):
        """提取裂缝参数"""
        cracks = []
        for det in detections:
            # 基本几何参数
            length_cm = max(det.width, det.height) * image_shape[0] / self.ppc
            width_cm = min(det.width, det.height) * image_shape[0] / self.ppc

            # 方向（OBB时可用角度）
            angle = det.angle if hasattr(det, 'angle') else None

            # 面积
            area_cm2 = det.bbox_area * (image_shape[0] / self.ppc) ** 2

            cracks.append({

                'length': length_cm,
                'width': width_cm,
                'area': area_cm2,
                'angle': angle,
                'confidence': det.confidence,
                'bbox': det.bbox
            })

        return cracks

5.2 裂缝严重度评估

def assess_severity(crack):
    """根据裂缝参数评估严重度"""
    width = crack['width']
    length = crack['length']

    # 宽度分级
    if width < 0.3:  # < 3mm
        width_level = 1  # 轻微
    elif width < 1.0:  # 3~10mm
        width_level = 2  # 中等
    elif width < 3.0:  # 10~30mm
        width_level = 3  # 严重
    else:
        width_level = 4  # 极严重

    # 长度分级
    if length < 50:  # < 50cm
        length_level = 1
    elif length < 200:  # 50~200cm
        length_level = 2
    else:
        length_level = 3

    # 综合严重度
    severity = max(width_level, length_level)
    return severity

5.3 PCI计算

路面状况指数（PCI）是道路养护决策的核心指标：

def calculate_pci(cracks, section_area):
    """计算路面状况指数PCI"""
    # 不同严重度裂缝的扣分值
    deduct_values = {

        1: 1,   # 轻微
        2: 5,   # 中等
        3: 15,  # 严重
        4: 30   # 极严重
    }

    total_deduct = 0
    for crack in cracks:
        severity = assess_severity(crack)
        density = crack['area'] / section_area
        total_deduct += deduct_values[severity] * density

    # PCI = 100 - 总扣分
    pci = max(0, 100 - total_deduct)
    return pci

5.4 养护方案推荐

class MaintenanceAdvisor:
    def recommend(self, pci, cracks):
        """根据PCI和裂缝参数推荐养护方案"""
        if pci >= 85:
            return {

                'level': '预防性养护',
                'methods': ['灌缝', '雾封层'],
                'urgency': '低',
                'estimated_cost': '10~30元/m²'
            }
        elif pci >= 70:
            return {

                'level': '矫正性养护',
                'methods': ['灌缝', '局部铣刨重铺'],
                'urgency': '中',
                'estimated_cost': '30~80元/m²'
            }
        elif pci >= 50:
            return {

                'level': '大修',
                'methods': ['铣刨重铺', '加铺面层'],
                'urgency': '高',
                'estimated_cost': '80~200元/m²'
            }
        else:
            return {

                'level': '重建',
                'methods': ['翻修重建', '结构加固'],
                'urgency': '紧急',
                'estimated_cost': '200~500元/m²'
            }

六、工程部署方案

6.1 巡检车辆集成

车载摄像头采集
    ↓
GPS/IMU定位
    ↓
车载GPU推理
    ↓
裂缝检测 + 定位
    ↓
病害报告生成

6.2 无人机巡检

适用于高速公路等危险路段：

• 飞行高度：5~15米
• 拍摄分辨率：1~2mm/pixel
• 飞行速度：5~10m/s
• 单次续航覆盖：5~10km

6.3 智慧交通系统集成

将裂缝检测集成到智慧交通平台：

• 实时监测：固定摄像头定时巡检
• GIS标注：在地图上标注裂缝位置
• 历史追踪：记录裂缝发展轨迹
• 养护管理：从检测到施工的全流程管理

6.4 边缘端优化

# TensorRT加速部署
from ultralytics import YOLO

model = YOLO("best.pt")
model.export(format="engine", imgsz=640, half=True)

性能目标：

• 检测延迟 < 30ms
• 吞吐量 > 30 FPS
• 漏检率 < 5%
• 误检率 < 10%

七、前沿技术展望

7.1 分割检测融合

先进行裂缝语义分割获取像素级掩码，再提取裂缝实例参数：

• 精确的裂缝轮廓
• 更准确的宽度测量
• 更好的连通性分析

7.2 3D路面重建

结合3D扫描技术获取路面三维形貌：

• 裂缝深度测量
• 车辙和沉降检测
• 全面的路面状况评估

7.3 多时序对比

对比不同时期的检测结果，追踪裂缝发展：

def compare_temporal(image_old, image_new, model):
    """对比两期检测结果"""
    results_old = model(image_old)
    results_new = model(image_new)

    # 匹配对应裂缝
    matched = match_cracks(results_old, results_new)

    # 分析变化
    changes = []
    for old_crack, new_crack in matched:
        change = {

            'width_change': new_crack.width - old_crack.width,
            'length_change': new_crack.length - old_crack.length,
            'growth_rate': (new_crack.length - old_crack.length) / old_crack.length
        }
        changes.append(change)

    return changes

7.4 大模型辅助

利用SAM（Segment Anything Model）进行零样本裂缝分割：

• 无需训练即可分割裂缝
• 通过提示点/框引导分割
• 结合YOLO检测实现自动化流程

八、总结

本公路表面裂缝目标检测数据集包含1500张高质量标注图像，采用单类别（crack）标注设计，专注于裂缝检测与定位任务。数据集来源于真实道路环境，覆盖多种路面材质和复杂环境条件，适用于多种目标检测模型的训练与评估。

从检测到养护决策，从模型训练到工程部署，道路裂缝检测正在形成从"发现问题"到"解决问题"的完整技术闭环。单类别检测设计使得模型可以更专注于裂缝特征的学习，而旋转框检测和图像增强等优化策略进一步提升了检测精度。

随着智慧交通和数字公路的深入推进，道路裂缝检测将朝着更高精度、更强鲁棒性和更智能化的方向持续演进，为道路全生命周期管理提供更精准、更高效的技术支撑。
