万卡集群怎么保持 96% 线性加速？拆解阿里云 AI 训练网络三层引擎
系列二 · 训练网络篇 ｜阿里云 AI 网络白皮书解读
Scale-Up + Scale-Out + Scale-Across，训练网络的"三级火箭"
从一个反直觉的现象说起
先问一个数字：训练一个千亿参数模型，一次 AllReduce 要传多少数据？
答案是：每次几十 GB 到几百 GB，每秒可能要做几十次。
如果网络跟不上，会发生什么？——万卡集群里，只有 30% 的时间 GPU 在算，剩下 70% 在等对方传参数。这就是行业内著名的 "GPU 空转陷阱"。
要打破这个陷阱，训练网络必须做到三件事：
- 单机内的 GPU 之间通信要极快（Scale-Up）
- 多机之间的 GPU 通信要几乎不损失（Scale-Out）
- 跨地域的资源要能够协同调度（Scale-Across）

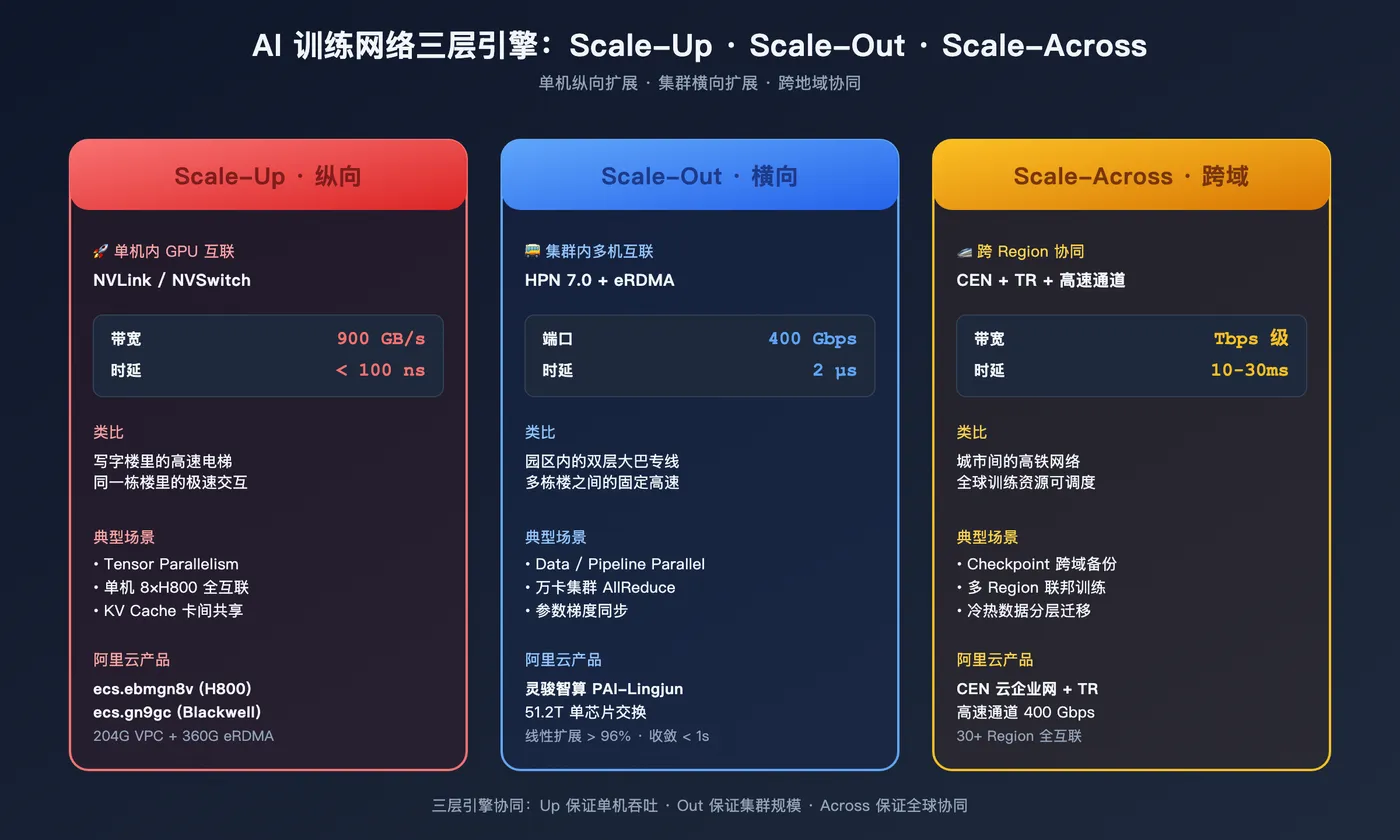

这三层，对应三种截然不同的网络技术。阿里云 AI 网络白皮书里把它总结为"三层引擎"。
[AI 训练网络三层引擎]
类比：电梯 + 班车 + 高铁
如果把 GPU 集群比作一座跨城的智能园区，这三层网络就分别是三种交通工具：
- Scale-Up = 楼内电梯：同一栋楼里，从 1 楼到 20 楼，几秒钟就到，运力极大
- Scale-Out = 园区大巴：园区内几十栋楼之间的往返，班次密、路线固定、专用车道
- Scale-Across = 城际高铁：跨城市的协同，速度快但有距离限制
看懂这个类比，下面每一层的技术选型就有了直觉。
第一层：Scale-Up —— NVLink / NVSwitch
问题：一台 GPU 服务器里塞了 8 张 H800，它们之间要不要过 PCIe？过 PCIe 会怎样？
答案：过 PCIe，带宽从 900 GB/s 掉到 64 GB/s，一下降 15 倍。
解决方案：NVLink + NVSwitch，让 8 张 GPU 组成一个"全互联"的小网络。
| 指标 | NVLink（Scale-Up） | PCIe Gen5 |
|---|---|---|
| 单向带宽 | 900 GB/s | 64 GB/s |
| 时延 | < 100 ns | ~500 ns |
| 拓扑 | Full Mesh | 树形 |
| 典型用途 | Tensor Parallelism | 磁盘/网卡 |
阿里云选型：ecs.ebmgn8v（8×H800，NVLink 全互联）或 ecs.gn9gc（Blackwell，NVLink5）。
关键设计：一台机器 = 一个"Tensor 并行域"。模型的一层权重切在这 8 张卡上，靠 NVLink 快速交换 activation。
第二层：Scale-Out —— HPN + eRDMA
问题：8 张卡装不下千亿模型。要 4096 张、甚至更多。多机之间怎么通信？
传统 TCP/IP 网络的问题：CPU 参与、多次拷贝、协议开销大。跨机 AllReduce 时延经常在 100μs 以上，GPU 大部分时间在等。
阿里云的方案是两个技术叠加：
HPN 7.0（高性能网络）
- 51.2T 单芯片交换：目前业界最高的单颗交换机吞吐
- 400 Gbps 单端口：直连 GPU 网卡
- 轨道优化拓扑（Rail-Optimized）：同 rank 的 GPU 走同一条"轨道"，避免拥塞
- 端到端时延 2μs：接近单机内 NVLink 时代的时延感受
- 万卡线性扩展 > 96%：意思是"1 万张卡的实际速度 ≥ 单卡速度 × 9600"
eRDMA（弹性 RDMA）
RDMA = 远程直接内存访问，跳过 CPU 和内核，网卡直接读写对端内存。传统 RDMA 需要专门的硬件（IB），成本高、锁死。阿里云 eRDMA 把 RDMA 跑在标准以太网上，兼容 VPC 网络，是"云化 RDMA"的代表：
- 单卡 360 Gbps eRDMA ENI（
ecs.gn9gc） - 硬件卸载：CPU 参与度接近 0
- 故障 < 1s 收敛：这是万卡训练里救命的能力——出问题的节点被瞬间隔离，训练继续
两个必须知道的细节：
- HPN 网络是独立的物理网络，不和 VPC 网络共用交换机。所以灵骏节点通常有两张网卡：一张 VPC ENI 走数据加载和管控，一张 eRDMA ENI 走参数同步。
- NCCL / DeepSpeed / Megatron-LM 都已经原生适配 eRDMA，业务代码零改动。
第三层：Scale-Across —— CEN + TR + 高速通道
问题：为什么要跨地域？训练不是应该在同一个集群里做吗？
现实是：大模型训练场景经常需要跨地域，比如：
- Checkpoint 备份到另一个 Region（防单点故障）
- 训练集群在张家口（电价低），推理集群在杭州（离用户近），模型要跨域同步
- 冷数据在西部集群，热训练在东部集群，需要数据迁移
- 多 Region 联邦训练（Federated Learning）
跨地域网络的挑战是带宽 + 时延 + 成本的三角平衡。
阿里云的方案：
- CEN（云企业网） + TR（转发路由器）：全球 30+ Region 一张网，跨域带宽 Tbps 级
- 高速通道 Express Connect：物理专线，单端口 400 Gbps
- VPN 网关（增强型）：低成本备用通道，可挂到 TR 上做主备
典型部署：
杭州训练集群 北京推理集群
[灵骏 4096 卡] [PAI-EAS 集群]
| |
VPC-hz VPC-bj
| |
└─────── CEN + TR ─────────┘
Tbps 带宽
跨域 20-30ms
Checkpoint 每 15 分钟从杭州同步到北京，走 CEN 内网走跨域带宽包，比公网稳定 100 倍，成本降 70%+。
三层协同：一个完整的训练网络长什么样
假设你要跑一个 175B 的稠密模型训练，4096 张 H800：
| 层级 | 使用技术 | 承担的流量 |
|---|---|---|
| Scale-Up | NVLink | 8 卡内 TP（Tensor Parallel）activation 交换 |
| Scale-Out | HPN + eRDMA | 512 台机器间 DP（Data Parallel）+ PP（Pipeline Parallel）梯度同步 |
| Scale-Across | CEN + TR | Checkpoint 跨 Region 备份 · 冷数据回流 |
每一层的流量特征完全不同，所以用了完全不同的网络技术。这也是"三层引擎"这个说法真正的价值——它把复杂的问题按物理边界切开了，让每一层都能用最匹配的技术去解。
与传统云网络的关键区别
很多人问：HPN 和普通 VPC 网络到底差在哪？
一张表说清楚：
| 维度 | 传统 VPC 网络 | HPN + eRDMA |
|---|---|---|
| 单端口带宽 | 25-100 Gbps | 400 Gbps |
| 端到端时延 | 100-500 μs | 2 μs |
| 拥塞控制 | ECN / DCQCN | PFC + 端到端反压 |
| CPU 参与 | 高（内核态） | 极低（硬件卸载） |
| 故障收敛 | 秒级到分钟级 | < 1 秒 |
| 拓扑 | Clos + 通用负载 | 轨道优化 + 无阻塞 |
| 定位 | 通用互联 | AI 训练专用 |
记住一句话：HPN 不是"更快的 VPC"，它是为 AI 训练重新设计的专用网络。你不会拿高铁去送外卖，同样，普通业务也用不到 HPN。
一线经验：三个必知的踩坑点
坑一：NCCL 参数没调对
默认 NCCL 参数是通用配置，跑在 HPN 上必须调整：
export NCCL_IB_HCA=erdma_0,erdma_1
export NCCL_IB_GID_INDEX=3
export NCCL_NET_GDR_LEVEL=2
export NCCL_IB_QPS_PER_CONNECTION=8
不调这个，实测吞吐能少 40%。
坑二：Checkpoint 打爆跨域带宽包
一次 Checkpoint 几百 GB，如果配置成"每 5 分钟同步一次"，跨域带宽包会瞬间打满。建议：
- 增量 Checkpoint（只传 diff）
- 分层保存（每小时全量 + 每 5 分钟增量）
- 用 OSS 跨区域复制 CRR 做异步复制
坑三：混部 VPC 和 eRDMA 流量
灵骏节点两张网卡各司其职：VPC ENI 走管控 + 数据加载，eRDMA ENI 只走 NCCL。绑错网卡后果严重——PFC 反压会把 VPC 网卡也打瘫。
一个数字感受一下"三层引擎"的威力
某头部 AI 公司做过一次对比实验：
- 场景：4096 张 H800，训练 175B 模型
- 方案 A：普通 VPC 网络 + TCP/IP → 线性加速比 68%（等效 2785 卡）
- 方案 B：HPN + eRDMA + NVLink 三层引擎 → 线性加速比 96%（等效 3932 卡）
同样的钱、同样的卡数，训练速度差了 40%。 折算下来一年多训练几十次的量，直接决定谁能先发出下一代模型。
下一篇预告
模型训完了，要上线服务。用户的请求怎么进来？流式响应怎么保活？Prefill 和 Decode 怎么分离？KV Cache 怎么跨节点共享？
下一篇《AI 推理网络：ALB AI 扩展版与 P/D 分离实战》，聊聊阿里云为大模型推理专门造的这套 AI 原生网关。
