24V稳压芯片完整选型指南
PW8600 · PW75XX · PW2815 · PW2312B LDO+DC/DC全方案
一、24V稳压方案概述
24V直流电源在工业自动化、门禁系统、电梯控制、汽车电子、LED驱动、监控设备等场景中应用极广，是最常见的中压直流母线电压。要将24V母线稳定降压至下游MCU、传感器、通信模块所需的3.3V/5V/12V等电压，需要一款高耐压、稳定可靠的稳压芯片。
平芯微半导体针对24V输入应用推出了完整的稳压方案矩阵，覆盖两大技术路线：
• LDO线性稳压方案：PW8600（80V耐压LDO）、PW75XX（36V耐压LDO）——外围极简，输出纹波小，适合小电流精密供电
• DC/DC开关降压方案：PW2815（80V/1.5A Buck）、PW2312B（60V/0.6A Buck）——效率高达90%，发热低，适合大电流供电
四款芯片输入耐压均远超24V，工作稳定可靠，可根据具体输出电流和效率需求灵活选型。

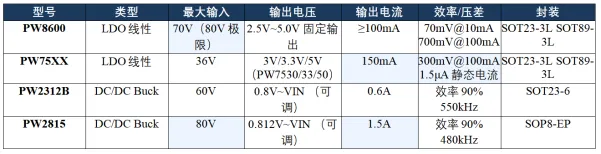

二、四款芯片核心参数对比

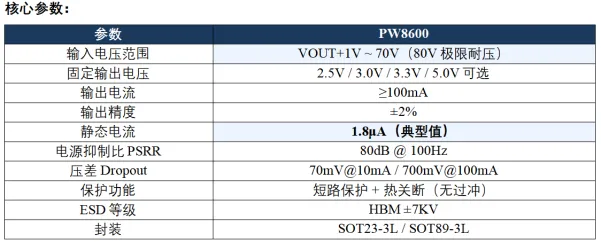

三、PW8600 —— 80V高耐压超低静态电流LDO
PW8600是一款专为电池供电、宽输入电压应用而设计的高精度LDO线性稳压器。80V绝对最大耐压、1.8μA超低静态电流、±2%输出精度是其最大亮点。VIN输入范围VOUT+1V至70V，非常适合24V/36V/48V工业供电场景。

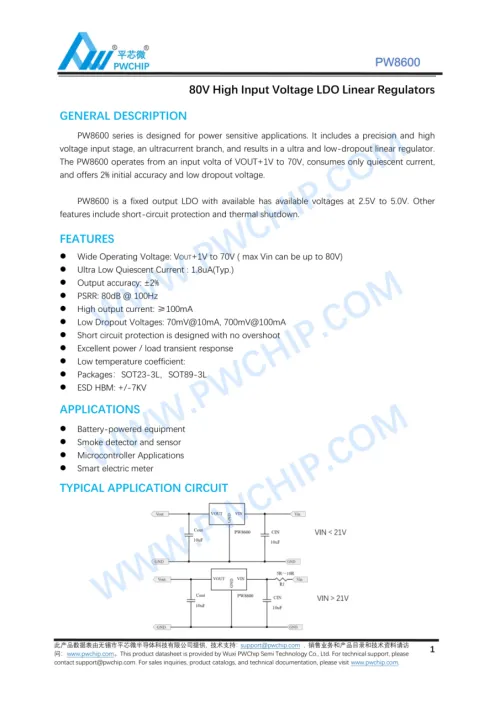

图1：PW8600规格书首页（含典型应用电路）
PW8600应用建议：
• 当VIN≤21V时：直接采用标准电路，CIN和COUT各10μF
• 当VIN>21V时：VIN和芯片VIN引脚之间串联5Ω~10Ω电阻R1，用于分担芯片压降损耗，提高散热性能
• 24V输入应用属于VIN>21V场景，推荐加入串联电阻R1（如5Ω~10Ω/0.5W）
• 适用场景：智能电表、烟雾探测器、MCU电源、电池供电设备、传感器供电
四、PW75XX —— 36V低功耗1.5μA高精度LDO

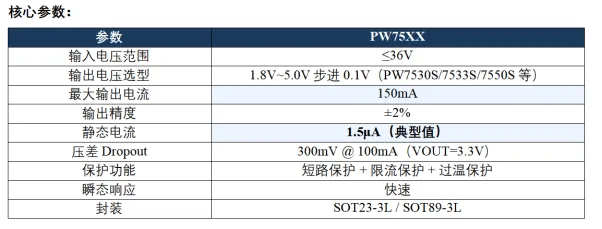

PW75XX系列是36V输入的超低功耗高精度LDO稳压器，包括PW7530（3V）、PW7533（3.3V）、PW7550（5V）等多个固定输出型号。内置高精度输出运放，输出精度±2%，静态电流仅1.5μA，最大输出电流150mA。特别适合24V母线为MCU、传感器提供稳定副电源的场景。

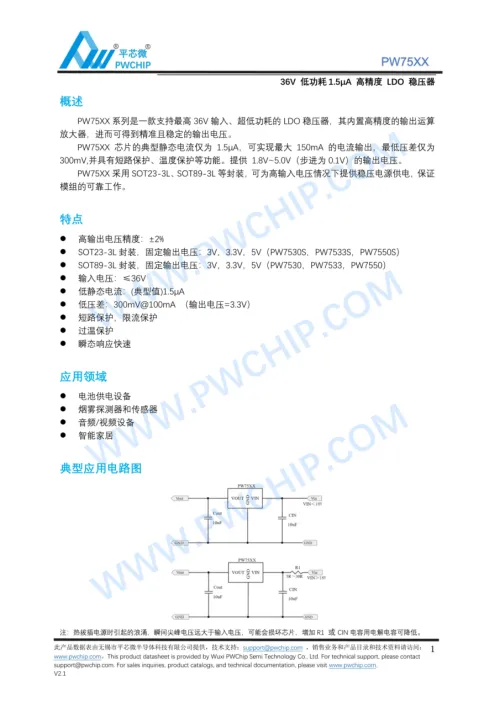

图2：PW75XX规格书首页（含典型应用电路）
PW75XX应用建议：
• 当VIN<18V时：直接连接VIN和芯片VIN引脚，CIN=COUT=10μF • 当VIN>18V时：VIN和芯片VIN引脚之间串联5Ω~30Ω电阻R1，减少芯片自身发热
• 24V输入需要串联R1（推荐10Ω/0.5W），或在CIN位置改用电解电容防止热拔插浪涌
• 常用型号：PW7533（3.3V输出，MCU供电）、PW7550（5V输出，传感器/继电器驱动）
• 适用场景：电池供电设备、烟雾探测器和传感器、音频/视频设备、智能家居

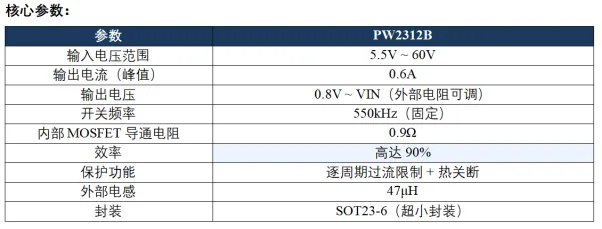

五、PW2312B —— 60V/0.6A小体积DC-DC降压
PW2312B是内置功率MOSFET的单片式降压型开关模式转换器，输入电压范围5.5V~60V，输出0.6A峰值电流，效率高达90%。550kHz固定开关频率，SOT23-6超小封装，外围元件精简。相比LDO线性方案，PW2312B在24V→5V/3.3V的转换过程中效率高得多，发热明显更小。

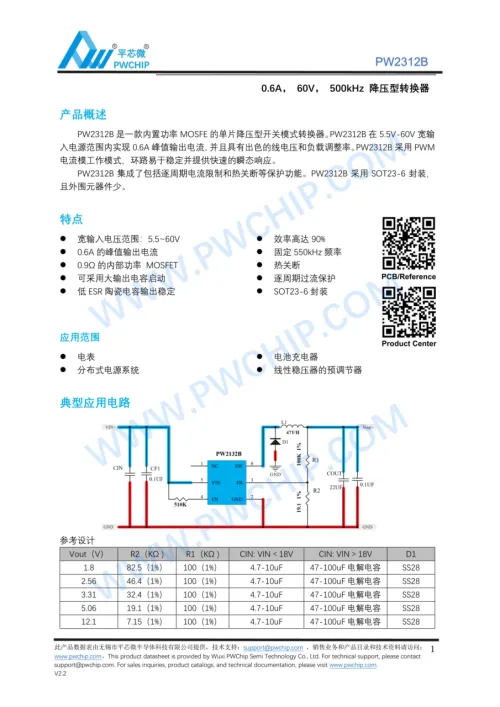

图3：PW2312B规格书首页（含典型电路和输出电压对照表）
PW2312B应用建议：
• 输出电压可通过FB反馈电阻R1/R2设定：Vout = 0.8V × (R1/R2 + 1)
• 常用输出配置（R1=100KΩ固定）：
- Vout=1.8V：R2=82.5KΩ
- Vout=3.3V：R2=32.4KΩ
- Vout=5.0V：R2=19.1KΩ
- Vout=12V：R2=7.15KΩ
• 24V输入应用需选用47~100μF电解电容作为CIN，并配二极管SS28
• 适用场景：电表、分布式电源系统、电池充电器、线性稳压器前级预调节
六、PW2815 —— 80V/1.5A大电流工业级DC-DC降压

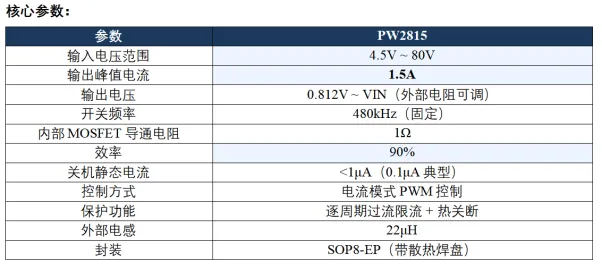

PW2815是当前系列中输出能力最强的降压转换器，宽输入电压范围4.5V~80V，最大1.5A输出电流。采用电流模式控制，环路稳定，动态响应快。SOP8-EP封装带底部散热焊盘，大电流应用下散热优异。90%高效率使其非常适合24V/48V母线上的3.3V/5V/12V大电流负载供电。

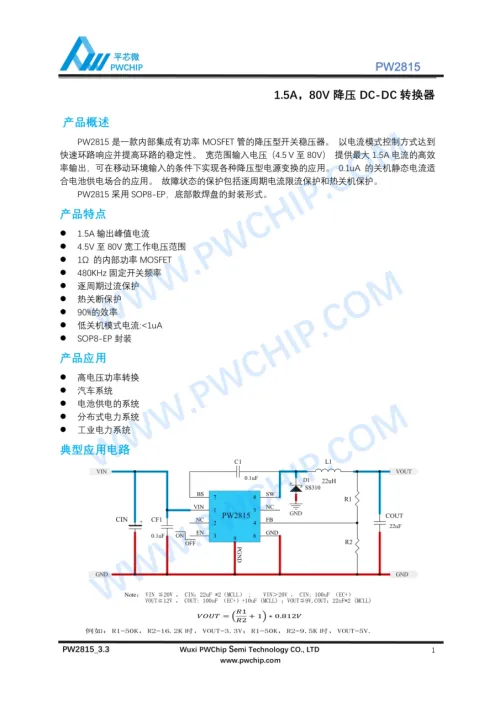

图4：PW2815规格书首页（含典型应用电路和BOM说明）
PW2815应用建议：
• 输出电压计算公式：Vout = 0.812V × (R1/R2 + 1)
• 常用输出电压配置： - Vout=3.3V：R1=50KΩ，R2=16.2KΩ
- Vout=5.0V：R1=50KΩ，R2=9.5KΩ
• 输入电容选择： - VIN≤20V：CIN=22μF×2（MLCC陶瓷）
- VIN>20V（含24V）：CIN=100μF电解电容
• 输出电容选择： - Vout≤9V：COUT=22μF×2 MLCC
- Vout≥12V：COUT=100μF电解 + 10μF MLCC
• 续流二极管D1：SS310（3A/100V肖特基）
• 适用场景：高电压功率转换、汽车系统、电池供电系统、分布式电力系统、工业电力系统

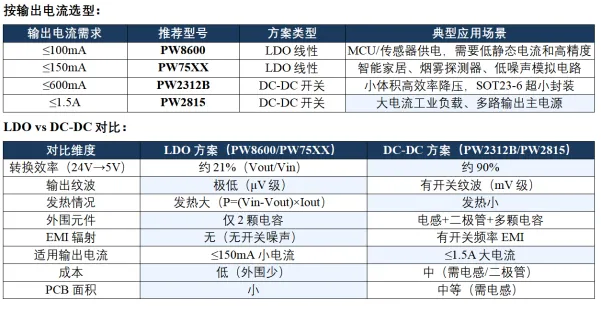

七、24V输入应用选型指南
典型24V→5V/3.3V选型建议：
• MCU + 少量传感器（<50mA）→ PW75XX（PW7533/PW7550），成本最低
• MCU + 4G模块 + LED（<150mA）→ PW8600 或 PW75XX，如需高压裕度选PW8600
• 中等负载（100~600mA）→ PW2312B，效率优先
• 大电流负载（500mA~1.5A）→ PW2815，工业级方案
• LDO+DC-DC组合方案：PW2815先降压到5V（大电流路径）→ PW75XX/PW8600再稳压到3.3V/1.8V（模拟电路），兼顾效率和纹波
