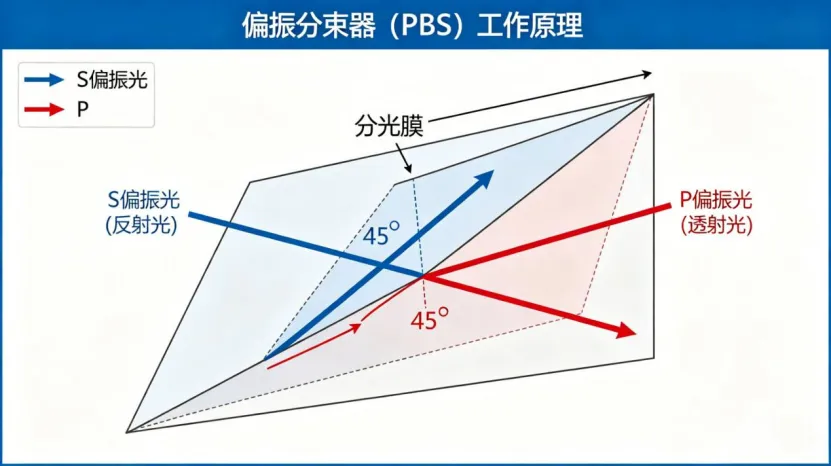

偏振分束器 (PBS) 镀膜膜系设计 + 选材 + 工艺全注意事项。PBS 核心：45° 棱镜内斜入射、利用布儒斯特角 +λ/4 多层介质干涉，S 高反、P 高透，分棱镜胶合式 PBS（工业主流）、平板 PBS两大类镀膜设计。
一、基础设计原理
1.入射条件：光在棱镜基材内部45° 入射分光膜，先匹配棱镜折射率，算出膜系等效布儒斯特角，使P 偏振在界面满足布儒斯特条件、单界面无反射；S 偏振依靠多层高低膜干涉全反射。
2.膜系基准：经典周期膜堆：，H = 高折膜 λ/4、L = 低折膜 λ/4；m 为周期数（常规 8～22 层）；激光级 PBS 多采用对称膜堆、渐变厚度膜堆扩带宽、降角度敏感度。
o目标指标（1064nm 工业激光）：、，消光比＞1000:1 (30dB)；
o可见光投影 PBS：420～680nm 宽带，、。
二、镀膜材料选型（分波段）
- 近红外 1064/1550nm（固体激光、光纤激光 PBS）
高折射率 H：～首选；替代：、
✅Ta₂O₅：应力适中、激光损伤阈值高、吸收极低、工艺稳定（激光 PBS 标配）；TiO₂氧空位多、易吸收、高功率慎用
低折射率 L：～唯一通用，化学稳定、低吸收、低热胀
基底：BK7 / 熔石英 JGS1；高功率脉冲激光选用熔融石英（低热胀、抗激光损伤） - 可见光 400～700nm（LCOS 投影 PBS）
H：Ta₂O₅、ZrO₂；L：SiO₂；棱镜基材：SF 玻璃、SF75（调节 n 匹配布儒斯特角） - 紫外 355/266nm 深紫外 PBS
H：、；L：；基底：熔融石英 / CaF₂；禁用 Ta₂O₅、TiO₂（紫外强吸收） 中红外 2～5μm（Ho/YAG 激光 PBS）
H：Ge、ZnS；L：、；基底：CaF₂、ZnSe
禁止搭配：高低膜热胀系数差距过大组合（易膜裂）。

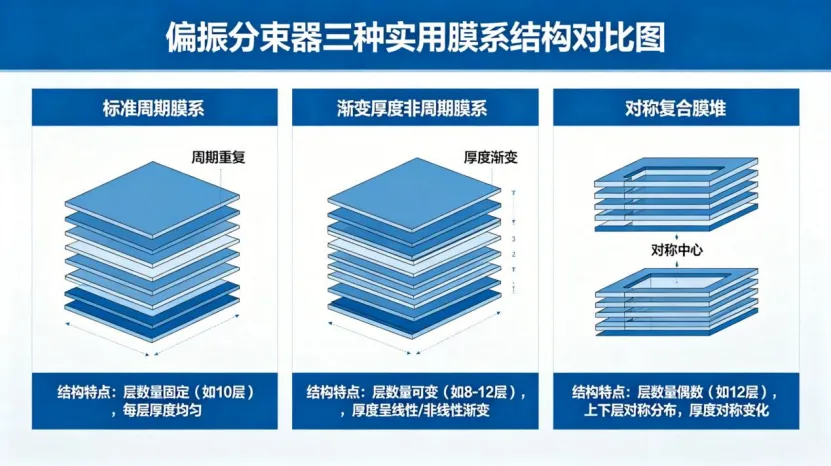

三、三种实用膜系结构设计
标准周期 λ/4 膜系（窄带单波长，1064 激光 PBS）
，N=8～16 层；优点：设计简单、易镀膜；缺点：工作带宽窄、入射角偏离 45° 性能骤降、角度容差 ±1° 以内。- 渐变厚度非周期膜系（宽带 / 大角度，投影 PBS）
膜层光学厚度沿膜堆首尾渐变（高斯递变），打破严格 λ/4，带宽拓宽至 200～300nm，入射角度容差 45°±5°；量产投影 PBS 主流方案。 - 对称复合膜堆（高消光比军工 / 精密测量 PBS）
对称结构，等效单层膜特性，降低膜厚误差灵敏度、提升消光比＞50dB，膜厚容错更好，适合高精度激光光路。
设计优化要点
1.用 Macleod 软件：45° 斜入射模式仿真，分别输入 S/P 偏振导纳，优化膜厚，保证布儒斯特点落在工作波长；
2.多波长需求：双膜堆叠加（两组不同中心波长周期堆）扩展分光带宽；
3.应力平衡：膜堆总压应力 / 张应力抵消，H 多压应力、L 多张应力，高低层数尽量均衡。
四、镀膜工艺关键注意事项（决定消光比与成品率）
（一）基底前处理（棱镜斜面是镀膜面）
1.棱镜抛光：镀膜面光洁度≤Ⅰ 级，无麻点、划痕、崩边，表面粗糙度 Ra＜0.5nm；微小划痕会造成 S 光散射漏光、消光比暴跌；
2.清洗：超声 + 等离子轰击除油污、脱模剂；残留杂质→膜层针孔、局部吸收，高功率激光打坏膜层；
3.镀膜前烘：120～150℃烘烤除水汽，BK7 玻璃控温防变形。
（二）真空镀膜工艺（主流：离子辅助 IAD 电子束蒸发）
1.真空度：本底真空＜，残余水气→膜层吸收变大、潮解劣化；
2.离子源参数：IAD 离子能量 80～150eV，致密膜层、降低孔隙率、提升抗潮 / 抗激光损伤；无离子辅助膜多孔，水汽渗入，长期 T/R 漂移；
3.蒸发速率：
oSiO₂：0.6～1.0nm/s；Ta₂O₅：0.3～0.5nm/s；速率过快→成膜疏松、氧缺失（高折材料发黑吸收）；
4.膜厚监控：斜入射光学监控（关键！）
常规垂直监控厚度≠45° 实际光学厚度，直接导致分光失效；采用45° 斜置监控片、控极值法，每层误差控制＜±1%；激光级 PBS 每层误差＜0.5%，呈欣光电量产流程均采用斜入射实时监控工艺保障分光一致性。
（三）膜层应力与可靠性控制
1.多层总厚＞2μm 时，在基底与膜堆之间镀Al₂O₃过渡缓冲层，缓解基材 - 膜层热胀失配，冷热循环不开裂；
2.外层最后一层统一镀 SiO₂保护层，隔绝水汽、提升耐磨；
3.高低膜交替沉积不间断，中途破真空极易界面污染，P 光透射率下降。
（四）胶合环节（PBS 致命控制点）
镀膜完成后两片直角棱镜分光面对合胶合：
1.胶选型：低折射率紫外胶 n≈1.47，接近 SiO₂折射率；胶水 n 过高会改变等效入射折射率，偏离布儒斯特角、P 光反射增大、消光劣化；
2.胶层厚度＜2μm，均匀无气泡；气泡处光路异常、偏振串扰；
3.高功率激光 PBS 可选空气隙 PBS（无胶），彻底规避胶水吸收、热变形问题，但加工成本高。
五、常见失效问题 & 规避
1.消光比偏低（P 漏光、S 透射超标）
原因：膜厚误差大、入射角度偏移、基底局部双折射、膜层针孔散射；
对策：斜入射监控、严控抛光质量、渐变膜系放宽角度容差。
2.高温 / 潮湿环境性能漂移
原因：膜层多孔吸水；对策：IAD 致密镀膜、最外层 SiO₂防护、密封封装。
3.高功率激光膜层烧点
原因：膜内含杂质 / 氧空位吸收；对策：高纯镀膜料、高真空、精准控蒸发速率、选用 Ta₂O₅替代 TiO₂，呈欣光电通过高纯镀膜原料管控降低膜层内部吸收缺陷。
六、选型
1.1064 固体激光高损伤 PBS：熔石英 + Ta₂O₅/SiO₂、对称膜堆、IAD 镀膜、空气隙 / 低 n 胶；
2.可见光宽带投影 PBS：SF 玻璃 + Ta₂O₅/SiO₂、渐变非周期膜；
3.355 紫外 PBS：熔融石英 + Al₂O₃/MgF₂全氟化物膜系。
