引言：解构电工装备制造中的“表单泥潭”
在电工装备制造领域的 MES（制造执行系统）实施过程中，实验室检测环节往往是技术债务的重灾区。由于高压开关、变压器等设备的检测过程极其严苛，线下留存了大量基于 Excel 的原始记录。这些表单不仅充斥着复杂的合并单元格、跨表公式，且随着国家标准（如 GB/T 标准）的迭代，检测项和校验规则需要频繁调整。
过去，我们一直采用硬编码的“烟囱式”开发模式。每当业务端提出“在检测单中增加一个断路器时间参数”的需求时，研发团队就必须经历一套冗长的全栈流水线：后端扩展数据库字段 -> 适配 API 接口 -> 前端重构 DOM 结构并调试 CSS 样式。这种高频且琐碎的改动不仅拉长了上线周期，还极易引入线上 Bug，严重挤占了 MES 核心业务系统的研发资源。
技术架构重构：解耦与数据主权的两难抉择
为了彻底打破这种被动局面，我们决定对表单开发模式进行微前端化改造，并明确了三个核心硬性指标：
- 绝对的数据主权（私有化部署）：电工装备的检测数据涉及核心工艺机密，所有原始记录及字段配置必须百分之百本地化留存，严禁流向任何外部 SaaS 环境。
- 非结构化到结构化的像素级还原：必须具备强悍的底层的 OOXML 解析算法，能够 1:1 还原线下 Excel 模板的复杂样式、条件格式与计算公式，降低一线检测员的迁移成本。
- 无侵入的敏捷集成：严禁通过 SDK 深度绑定核心系统，必须采用异步通信机制实现模块的“解耦嵌入”。
基于上述考量，经过深度调研，我们引入了 Flashtable 这一支持 JSON Schema 映射的轻量化表单引擎。在整体架构上，我们将其作为 MES 的独立微模块，利用 iframe 容器实现物理隔离，并通过 postMessage 协议建立起一套标准化的数据交换总线。

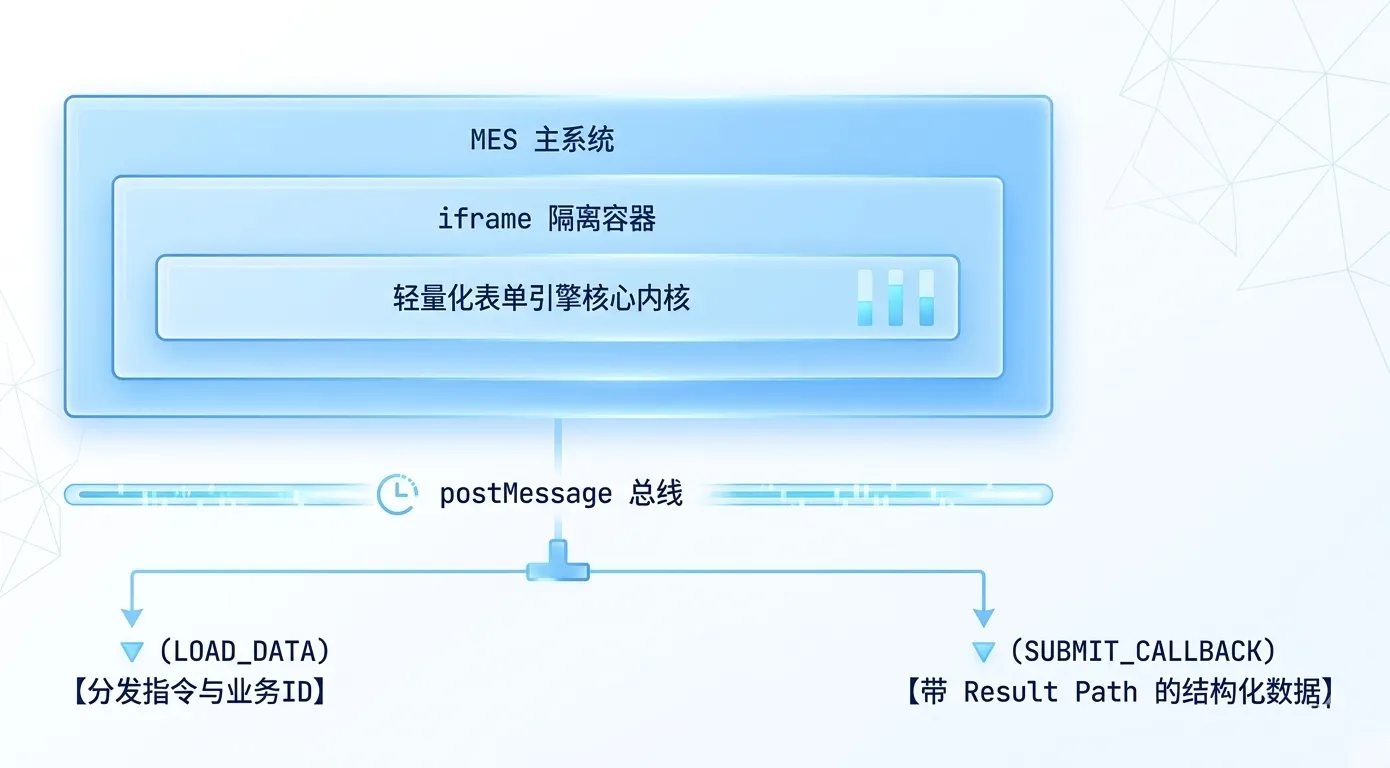

架构拓扑与动态流向解析
为了让这个异步集成机制更易理解，我们可以将其解构为“三层嵌套物理隔离”的拓扑结构，以及“双向闭环”的数据流：
1. 三层嵌套的物理边界
整个前端模块在宿主环境中呈现出严密的层级嵌套关系，由外到内依次为：
- 最外层（MES 主系统）：作为整个业务的宿主环境，掌控全局路由、安全验证以及最终的数据库持久化逻辑。
- 中间层（iframe 隔离容器）：作为物理隔离带嵌入在主系统中。它像一面防火墙，切断了内外部的 DOM 直接访问权限与样式污染，确保即便表单层发生异常，也不会波及 MES 主系统的稳定性。
- 最内层（轻量化表单引擎核心内核）：运行在隔离容器内部的独立渲染微模块，专职负责解析 JSON Schema、像素级还原 Excel 样式以及捕获用户的原生输入。
2. postMessage 总线下的双向数据流
这三层物理隔离之间，唯一的通信管道就是标准的 postMessage 数据总线。在这条总线上，流动着两个核心的异步控制流，形成了一个完美的闭环：
- 下行控制流（
LOAD_DATA指令）：由最外层的 MES 主系统发起，穿透隔离容器，向内层的表单内核投递。流向中携带着特定的业务上下文（如工单 ID、设备编码），用于告知表单引擎“该加载哪一份历史检测数据”。 - 上行控制流（
SUBMIT_CALLBACK回调）：当用户在表单内核中点击提交时触发。数据从最内层的表单内核向外逆向抛出，通过总线安全投递给 MES 主系统。此时，抛出的不再是松散的网页元素，而是带有 Result Path 提取标记的高纯度结构化 JSON 数据，主系统接收后即可直接执行入库。
集成实现路径：基于 postMessage 的异步通信机制
1. JSON 模式映射与 Result Path 精准提取
该表单引擎的核心能力在于将复杂的 Excel 样式抽象为动态的 JSON 描述。在录入阶段，系统自动将每一个输入格标记为标准化的 fieldName（业务对象路径）。
最关键的是，我们利用预定义的 Result Path（结果路径截取） 技术，从前端扁平的表单层中精准抽取出目标核心数据。这确保了当数据回填至 MES 数据库时，能够直接绕过繁琐的字段映射逻辑，精准匹配生产工单、设备序列号或批次编码。
2. 通信协议的标准化实现
为了确保主系统与解耦后的表单模块实现无缝、安全的对接，我们统一了异步消息的触发与监听逻辑：
// 1. MES主系统：表单模块初始化与数据注入逻辑
const initFormModule = (config) => {
const iframe = document.getElementById('embedded-form-frame');
// 异步投递 LOAD_DATA 指令，注入业务上下文
iframe.contentWindow.postMessage({
command: 'LOAD_DATA',
data: {
id: config.businessId } // 加载特定业务 ID 的历史检测数据或上下文
}, '*');
};
// 2. MES主系统：全局监听表单模块的数据回填
window.addEventListener('message', (event) => {
// 严格过滤安全源，确保消息仅来自内部私有化部署的引擎地址
if (event.origin !== 'http://internal-mes-engine.local') return;
// 捕获表单提交回调
if (event.data.command === 'SUBMIT_CALLBACK') {
const structuralData = event.data.payload;
// 此时拿到的是经过 Result Path 过滤清洗后的纯净结构化数据
// 直接执行轻量级入库逻辑，将其持久化至 MES 数据库
this.saveDetectionRecord(structuralData);
}
});
工业级复杂场景下的动态逻辑处理
在实际的电工装备检测中，样品的数量或检测实验的频次往往是动态变化的（例如：同一批次互感器，抽检数量可能动态浮动）。
针对这种非固定的场景，我们采用了引擎自带的动态行循环渲染机制（Row/Col Loop）。研发人员只需在设计期定义好模板的循环边界及规则，当后端传入的 JSON 数组包含 5 条样品数据时，前端自动向下揉合渲染出 5 行，并自动平移下方的公式和合计行。这种基于数据驱动的自主扩展，把原本属于后端的代码改造成本直接消减为零。
效能评估与工程结论
通过引入“标准协议+轻量化表单引擎”的模式进行存量系统改造，我们在工程层面取得了显著的资产沉淀与效能提升：
- 研发资源深度释放：由于表单的视觉设计、校验规则、公式调整完全下放给了质量业务侧，检测模板的变更新增效率从原本的“天”级直接缩短至“分钟”级。
- 接口规范极致统一：通过标准化的
postMessage异步总线，我们将原本松散、异构的各车间报工逻辑，收敛为了具备统一调用契约的“可插拔”模块。 - 高可用与防脏数据：底层的 OOXML 解析与前端强校验体系，在完美兼容一线工人 Excel 操作习惯的同时，规避了由于前端样式调整引发的业务数据失真或格式错乱。
作为 IT 负责人，这次架构重构最大的收获在于：我们的研发团队终于从无休止的“画表格、加字段、调 CSS”的泥潭中抽身出来。通过构建这套通用的、可配置的数据交互协议，我们不仅擦除了过去沉重的技术债务，更让存量 MES 系统具备了应对复杂工艺变更的架构健壮性。
