简单的介绍
DETR = DEtection TRansformer，中文可以叫「检测变换器」
- DET = Detection（目标检测）
- R = Transformer（变换器，就是大名鼎鼎的那个 Transformer）
合起来就是：专门做目标检测的 Transformer 模型。
传统 YOLO 系列算法存在不少依赖人工设计的环节，最典型的就是需要手动预先设定锚框。同
时，模型推理后会产出大量冗余的预测框，必须依靠非极大值抑制（NMS） 算法筛选、剔除重复
框，才能保留最优检测框。而 DETR 模型的诞生，正是为了从根本上解决这些繁琐的人工操作与
后处理步骤。
接下来简单说明 DETR 的整体工作流程：

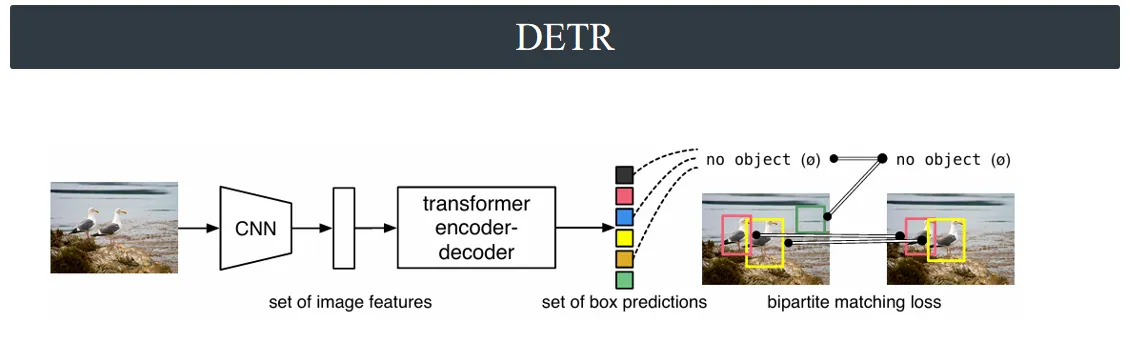

首先将整张图片送入卷积骨干网络，提取图片的深层特征信息。随后，DETR 会把提取到的特
征图展平处理，再送入完整的 Transformer 模型，该模型同时包含编码器与解码器结构。
Transformer 最终会固定输出100 组预测结果，对应 100 个目标查询，每组结果都包含两部分
关键信息：目标类别、预测框坐标。
由于一张图片里不会刚好有 100 个物体，对于没有匹配到真实目标的预测框，DETR 会统一标记
为无目标（no object） 类别；对于有效目标的预测框，则映射回原图，和数据集中的真实标注框
进行比对。
训练阶段，DETR 采用二分图匹配的方式，一对一匹配预测框与真实框，计算专属的匹配损失。通
过反向传播不断优化模型参数，持续缩小预测框与真实框的坐标误差、分类误差，让检测结果越来
越精准。
等到推理阶段就更加简洁，模型不需要锚框、不需要非极大值抑制等后处理，直接输出有效目标的
边界框坐标和对应类别，一步完成端到端目标检测。
二分图匹配损失

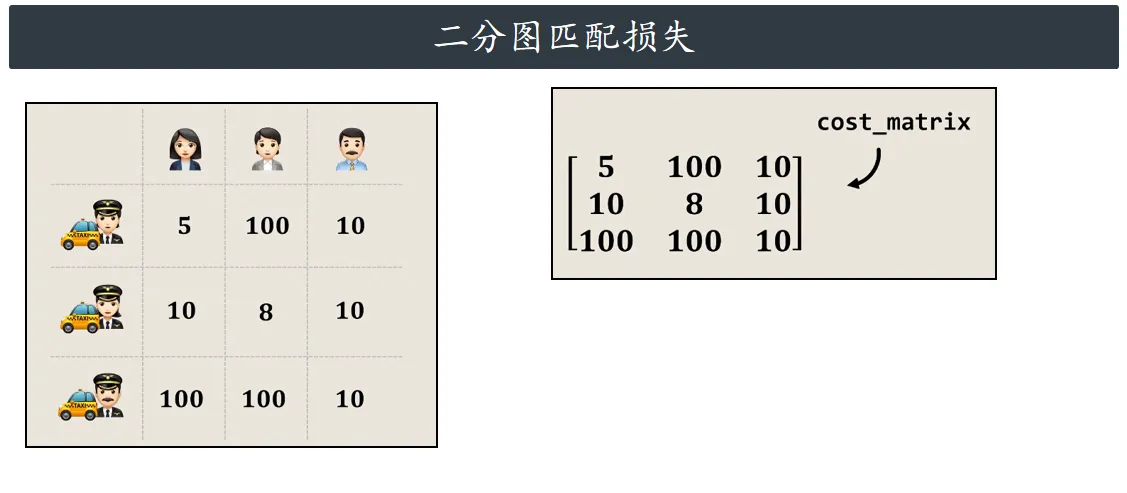

假设现在有 3 名司机、3 名乘客，需要完成合理的匹配调度。我们的优化目标是：实现整体出行总
成本最低。可以通过成本矩阵，直观展示每位司机分别接送每一位乘客所对应的单独成本，以此作
为最优调度的计算依据。
DETR 里预测框和真实框的匹配逻辑，和刚刚司机与乘客的调度匹配原理完全一样。

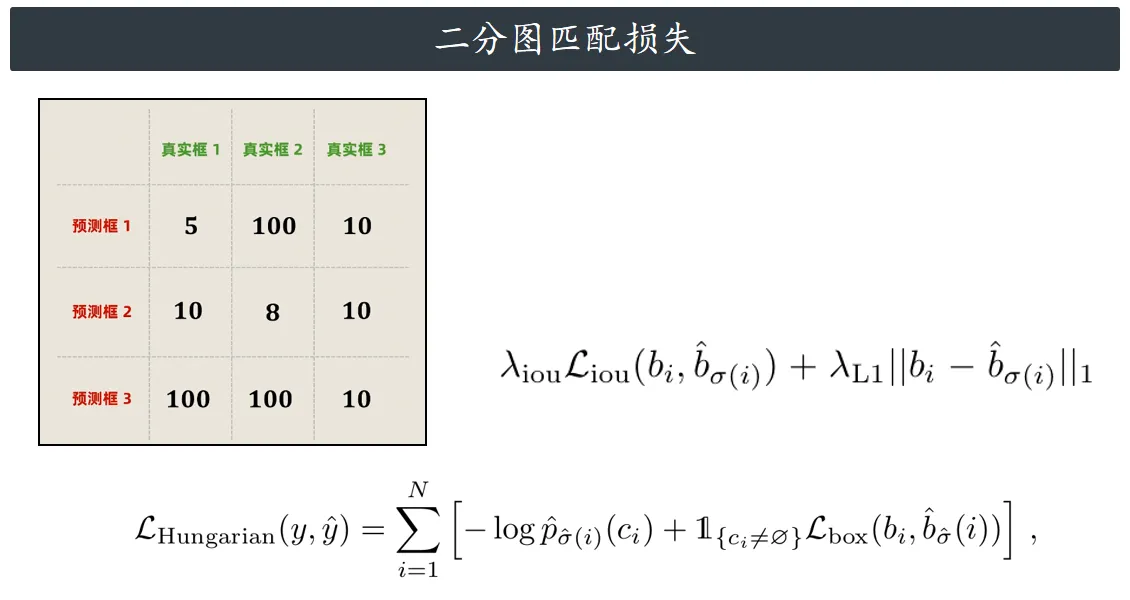

我们可以构建一个损失矩阵，矩阵里的每一个数值，都代表单个预测框与单个真实框之间的匹配损
失。通过二分图匹配算法，自动算出哪一个预测框和哪一个真实框契合度最高、整体损失最小，直
接完成一对一最优配对。正是依靠这种全局最优匹配的方式，DETR 不需要再做非极大值抑制
（NMS）筛选重复框，直接省去了这一步后处理操作。
DETR 默认设置固定数量：(N=100)，也就是固定生成 100 个预测框。模型默认一张图片里的目标
物体数量，不会超过 100 个，足够覆盖绝大多数检测场景。
二分图匹配的核心作用，就是确定：第 i 个真实目标，应该对应匹配哪一个预测框。
整体损失函数主要由分类损失和回归损失两部分组成：
第一部分为分类损失：(C_i) 代表真实目标的类别。举个例子，如果真实物体是猫，模型就要让猫
类别的预测概率无限接近 1；损失计算时会对概率取负值，概率越高、预测越准，分类损失就越
小。同时加入指示函数，只有当真实目标不是背景、是有效物体时，才会计算分类损失，背景类不
参与损耗计算。
第二部分是边界框回归损失，用来约束预测框的位置和大小。
回归损失又分为两项：
一是绝对值误差，主要衡量预测框中心点的偏移距离，修正框的位置偏差；
二是交并比误差，用来约束两个框的重合程度，保证预测框和真实框的面积、范围尽量贴合。
DETR 依靠二分图匹配完成框的一对一分配，搭配分类损失 + 回归损失联合优化，既保证物体类
别预测准确，又能让检测框的位置、尺寸精准贴合真实目标。

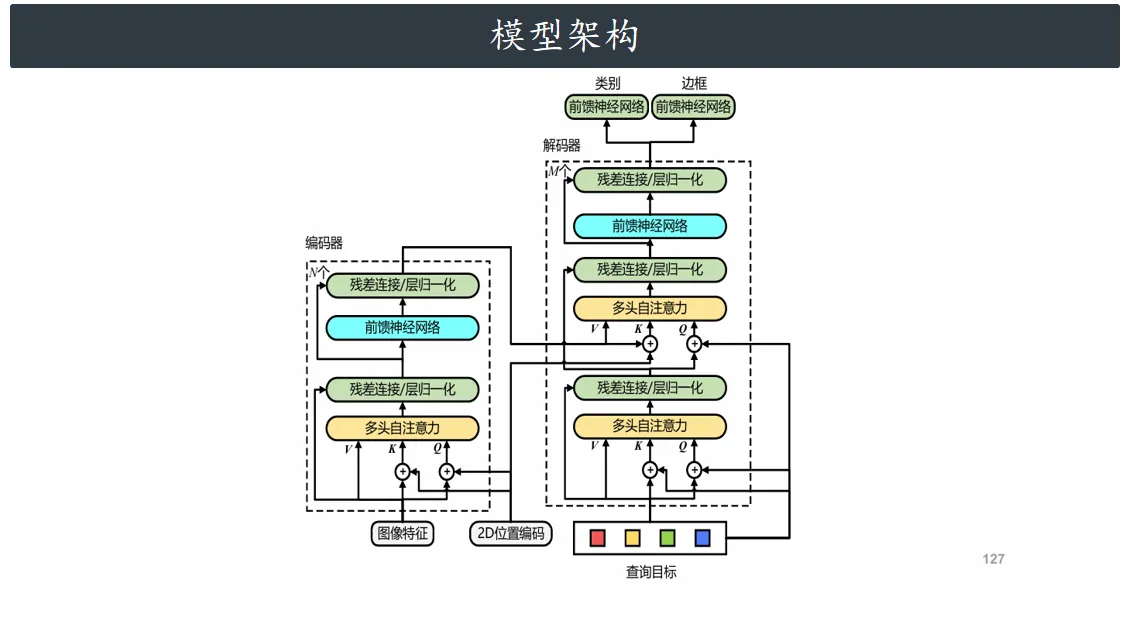

模型架构

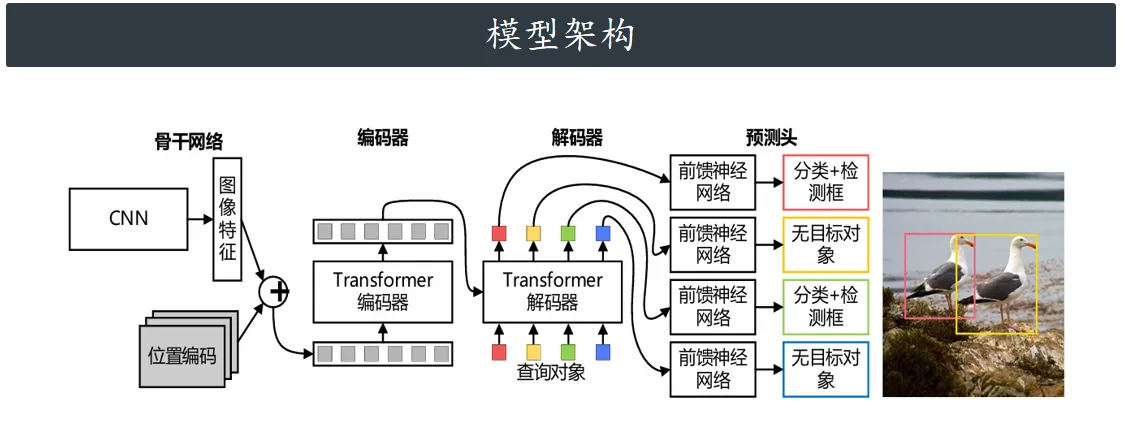

首先说骨干网络部分：我们先让一张图片经过卷积神经网络（CNN），目的就是提取图片的特
征。提取完特征之后，要和位置编码做一个加法，这样才能让模型知道图片里各个像素的位置关
系，再把加完之后的结果传给Transformer模型。
这里的位置编码有两种方式，和大家熟悉的操作一致：第一种是正弦余弦编码，和原始
Transformer用的完全一样，简单说就是用正弦标记图片像素的横坐标位置，用余弦标记纵坐标位
置，固定不变；第二种是可学习的位置编码，不用复杂操作，只要初始化一个位置编码矩阵，模型
训练的时候自己就能慢慢优化调整。
接下来看Transformer模型，它分为编码器和解码器两部分。先看编码器：它用的就是刚才卷积神
经网络提取到的特征，核心作用就是在这些特征之间做注意力计算，让不同位置的特征建立起关
联。比如图片里有一头牛，编码器能让“牛头”和“牛尾”的特征产生联系，这样模型才能认出这是一
个完整的牛，而不是零散的部位。
编码器处理完之后，就把结果传给解码器了。解码器的核心作用，就是利用编码器学到的特征相关
性，把图片里的物体组合识别出来，还能画出对应的预测框。这里要提一下OQ（目标查询），它
就相当于一个给解码器“提问”的角色——比如问解码器“这张图片里有人形物体吗？”“图片右下角有
没有圆形物体？”。OQ一开始是一个全0的张量，等解码器训练完成后，它的输出会传给前馈神经
网络（也就是检测头），每个前馈神经网络专门负责预测一个物体，最后模型就会把预测出的边界
框画在原始图片上。
结合具体的张量尺寸，给大家一步步说清楚（不用记太复杂，理解流程就行）：
假设我们输入的图像是一个（3，800，1066）大小的张量（3是图片通道数，800和1066是图片的
高和宽）。经过卷积神经网络处理后，图片的长和宽都会缩小到原来的32倍，变成（2048，25，
34）大小的张量（2048是特征通道数，25和34是缩小后的高和宽）。
然后这个张量会经过一个2D卷积层，把特征通道数从2048压缩到256，变成（256，25，34）的张
量；接着和同样是（256，25，34）大小的位置编码做加法，融合特征和位置信息。
之后会把这个融合后的张量变形，变成（850，256）大小的张量，传给Transformer编码器——这
里的850很简单，就是25×34（缩小后的高×宽），可以理解成“编码长度”，256就是每个特征token
的嵌入维度。编码器处理完之后，张量形状不变，还是（850，256），直接传给解码器的交叉注
意力层。
解码器的输入是一个（100，256）大小的张量，100就对应我们之前说的100个预测框（模型默认
一张图最多100个物体），256还是token的嵌入维度。解码器处理完之后，输出形状还是（100，
256），再传给前馈神经网络（检测头）。
最后检测头会输出两个结果：一个是1×91的类别预测值（91代表所有可能的物体类别，包括背
景），另一个是1×4的预测框坐标（对应预测框的位置和大小）。
这里补充下和之前“司机-乘客调度”一致的逻辑：我们可以构建一个，矩阵的行对应100个预测框，
列对应图片中的真实物体，矩阵里的每一个数值，就代表“第i个预测框匹配第j个真实物体”的总损
失（包含分类损失和回归损失）。通过二分图匹配算法，找到让整体损失最小的一对一匹配方式，
直接确定每个真实物体对应的最优预测框，这样就不用再做NMS处理了。
预测头这里其实有两个并行的小网络：一个负责预测物体的类别，另一个负责预测边界框的坐标，
两者独立输出，最后合并成最终的检测结果。
Object Query（oq）是一组可学习的张量，它是解码器的输入，而不是编码器的输出。 你可以把
它理解成解码器提前准备好的一批"问题"——比如"图里有没有物体？在哪？是什么？"——解码器
带着这些问题去查询编码器提炼出的图像特征。 oq 的初始值是零，但它附带一个可学习的位置编
码，用来区分不同的查询槽位。
位置编码方面，在编码器里，每一层的自注意力计算中，位置编码都会加到 K 和 Q 上；在解码器
里，每一层交叉注意力的 K（来自编码器的输出）也会加上对应的位置编码，而 oq 本身就扮演了
解码器 Q 的位置编码角色。 并且这个加法在编码器和解码器的每一层都会重复做，一共各做 6
次。
解码器的每一层并不是从零开始的，它会把上一层输出的预测结果（物体的类别和位置）以残差连
接的形式传入下一层，相当于"带着上一轮的结论继续优化"。 这样做的好处是，预测结果可以在每
一层被逐步精细化。
举个例子：第一层解码器可能只能模糊地感知到"图里有个人"；到了第二层，结合了更多上下文信
息，发现"这个人站在画面右侧"；到了第三层，进一步细化，识别出"这个人正在举着双手"。 每一
层都在前一层的基础上往前推进一步，最终得到更准确的检测结果。
