背景

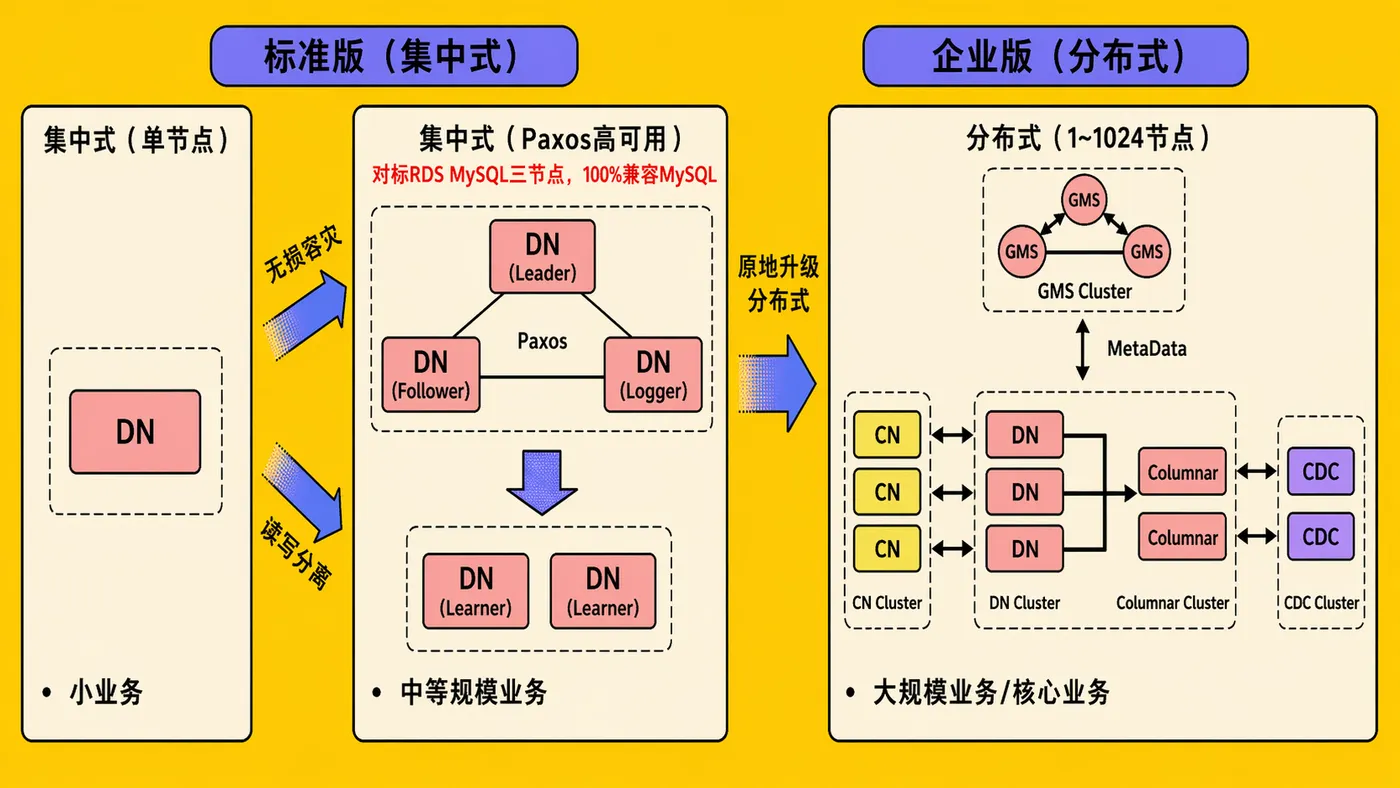

PolarDB-X 分布式数据库，采用集中式和分布式一体化的架构，为了能够灵活应对混合负载业务，作为数据存储的 Data Node 节点采用了多种数据结构，其中使用行存的结构来提供在线事务处理能力，作为 100% 兼容 MySQL 生态的数据库，DN 在 InnoDB 的存储结构基础上，进行了深度优化，大幅提高了数据访问的效率。

在真实的 OLTP 业务中，单张业务大表挂十几条二级索引是相当常见的场景，SaaS 多租户、电商商品/订单、交易流水、链路 trace、归档库等场景尤为典型。二级索引的总占用达到单实例总存储的 50% 以上的线上实例比比皆是，有些业务表二级索引占用甚至显著超过主表本身。

二级索引空间的膨胀，不仅直接推高存储成本，还会进一步影响 Buffer Pool 热数据覆盖率、放大 IOPS 压力、加剧 B+tree 分裂与 SX 锁争抢。在云原生数据库追求极致性价比的当下，如何针对二级索引的结构特征做专门的压缩，是 PolarDB-X 存储引擎在存储效率方向上重点要回答的问题。

针对这一问题，PolarDB-X DN 存储引擎设计了 Secondary Prefix Compression（SPC） 方案：一种只作用于二级索引、页内局部字典、页分裂触发编码的轻量级前缀压缩能力。在典型业务上，SPC 可让二级索引占用下降 30%~70%，读写路径有效控制额外 CPU 开销，在 IO Bound 场景下还能带来显著的性能提升。

InnoDB 二级索引存储结构

二级索引的 B+tree 布局

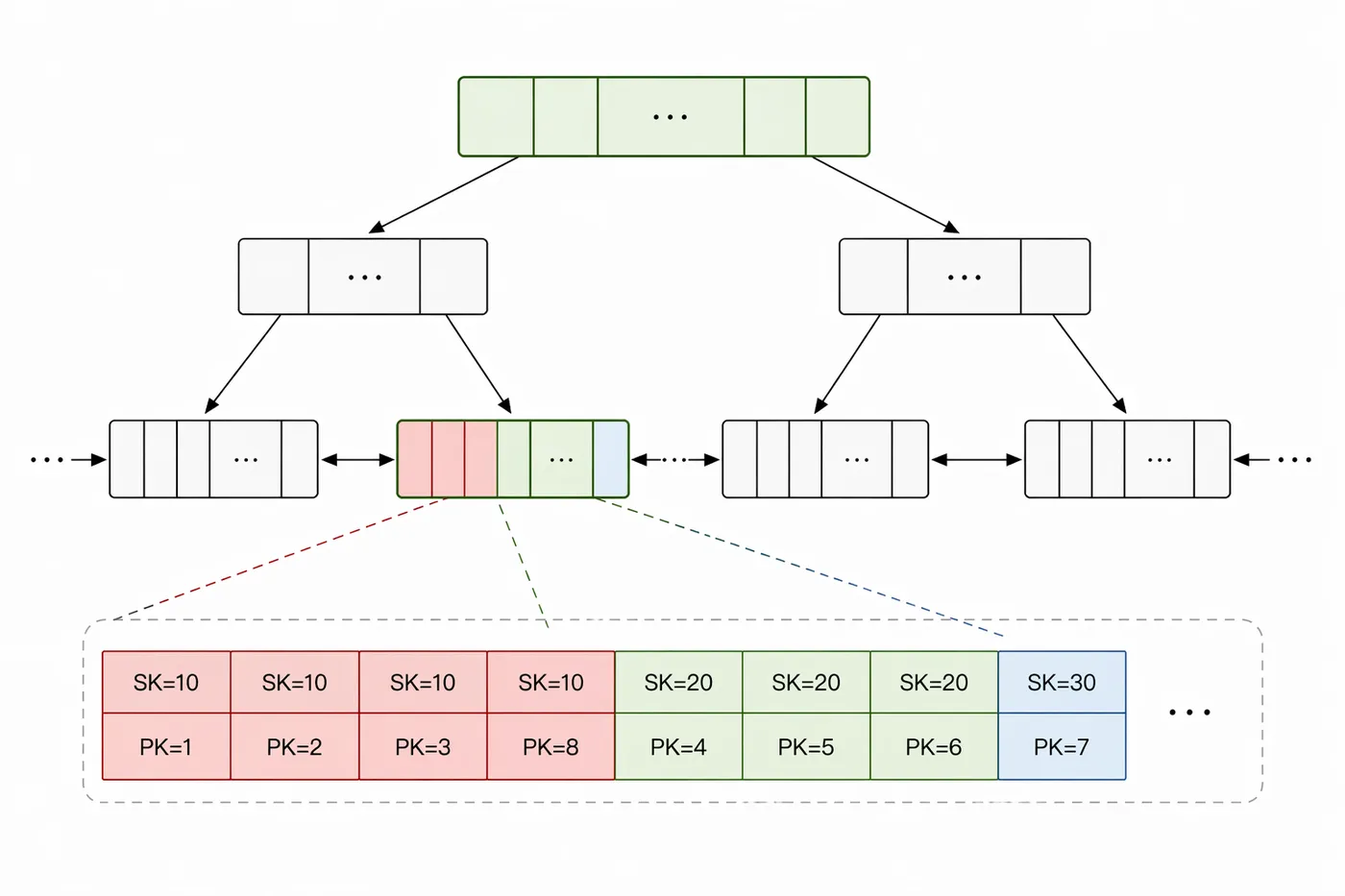

在 InnoDB 存储引擎中，一个用户定义的表实际上由多个 B+tree 索引来实现，主键对应的聚簇索引 (Clustered Index) 的叶子节点上保存着全量的数据行信息，普通列上的二级索引 (Secondary Index) 的叶子节点上仅存储相应的二级索引键和主键。二级索引的物理记录排列如下图所示：

InnoDB 当前的二级索引记录组织方式，本质上是将每条记录按 (SK, PK) 形式顺序存放在 B+tree 叶子页中。这样的设计简洁直接，也保证了良好的查找与范围扫描能力；但从页内存储视角看，它并没有进一步利用二级索引数据本身的一些典型分布特征。

这些特征主要体现在三点：

1. 相同 SK 的记录连续出现，但不会共享存储。
   对于 non-unique index，多条 SK 相同的记录会连续排列，但每条记录仍然各自保存一份完整的 SK 内容，只有后缀 PK 不同。

2. 业务键通常具有较长公共前缀。
   在线业务中的订单号、SKU、URL、文件路径、trace id、邮箱域名、业务编码等字段，往往前缀高度相似，真正的区分信息集中在后半段。

3. 有序排列使相邻记录天然高度相似。
   二级索引按 SK 有序存放，同一叶子页中相邻记录通常共享较长的公共前缀；但在 InnoDB 当前的记录格式下，这些重复前缀仍然会在每条记录中被分别保存。


从功能正确性上看，这种组织方式没有问题；但从空间利用率角度看，它意味着二级索引页内存在大量可被进一步利用的重复信息。这也正是 PolarDB-X DN 设计 SPC 的出发点：不改变二级索引的逻辑结构，而是在页内局部利用这些重复前缀，提升存储效率。

MySQL 原生压缩方案的局限

MySQL InnoDB 提供了两种原生压缩方案，均采用通用压缩算法对块级别进行压缩，存在压缩计算成本高昂等问题，目前在实际的生产应用中往往难以同时兼顾压缩收益与访问效率，主要对空间资源比较敏感的业务场景中推广使用。

归根结底，InnoDB 当前二级索引的空间代价，主要来自页内大量重复保存的 SK 信息：一方面，相邻记录之间往往共享很长的公共前缀；另一方面，相同 SK 的多条记录会连续出现，但每条记录仍各自保存一份完整 SK。这样的存储方式会直接降低叶子页的空间利用率，进而稀释 Buffer Pool 对热数据的覆盖能力，带来更多的索引页访问、更多的 B+tree 分裂以及更高的并发争用。从这个意义上说，二级索引压缩的关键，不在于再引入一种更重的通用压缩，而在于如何在不破坏现有索引结构与访问路径的前提下，更有效地利用这些天然存在的重复前缀与相似性。

SPC 索引结构

针对 InnoDB 二级索引的存储代价问题，PolarDB-X DN 存储引擎设计了 SPC 索引结构，通过页内前缀字典显著降低二级索引的空间占用，并提升 Buffer Pool 与 IO 的有效利用率。

SPC 整体架构

SPC 的核心思想是：

在每个二级索引页内部，专门开辟一小块元数据区（Page Dict）保存本页的若干条公共前缀；页内的每条记录只保留"用哪条前缀 + 前缀多长 + 自己的尾巴"。

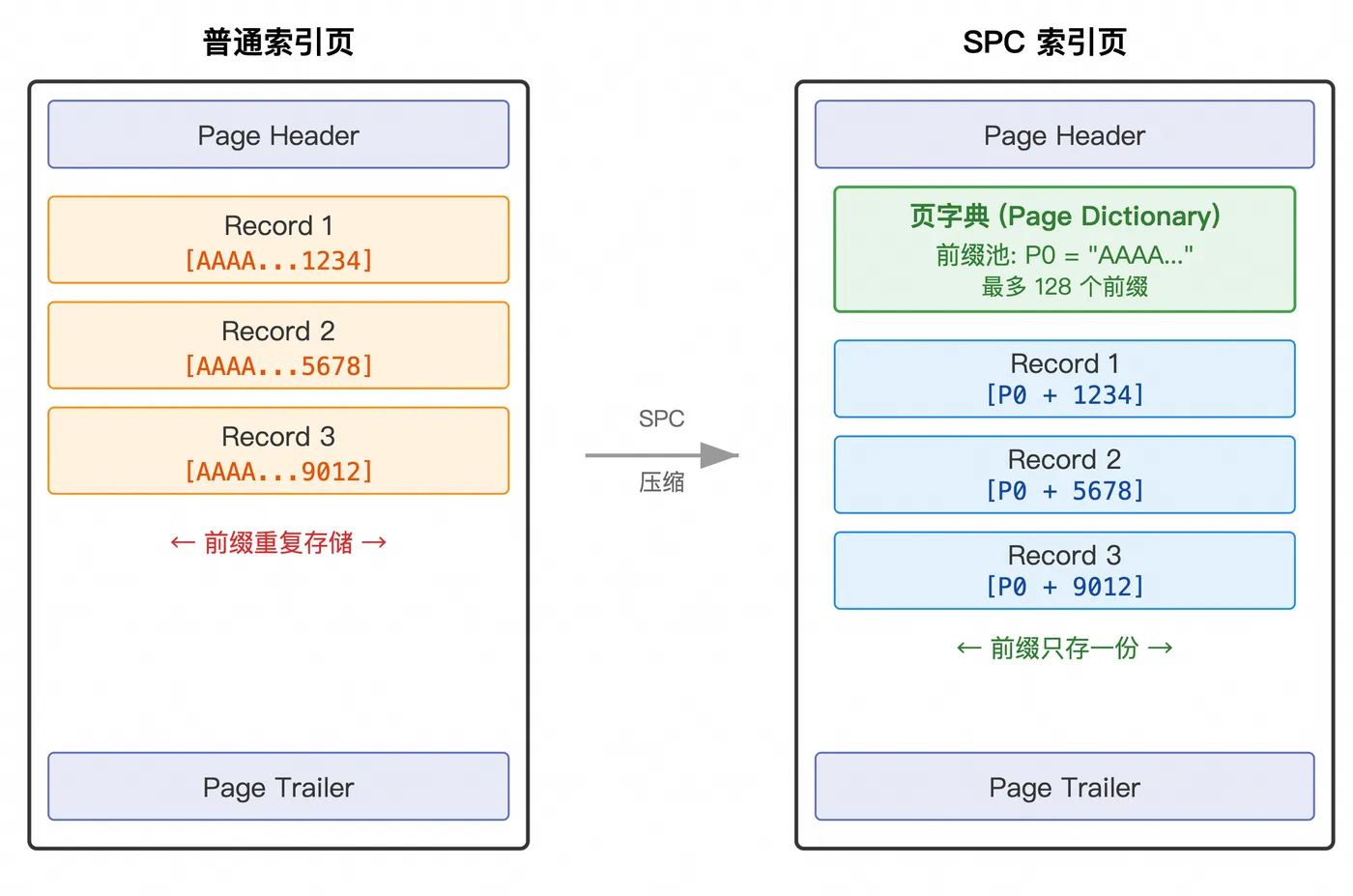

SPC 页的整体布局如下图所示：

Page Dict：页级共享的前缀字典

前缀压缩的一个关键选型是：前缀信息存在哪里、允许在什么粒度上变动？

• 按记录维护差分前缀：每条记录都以前一条记录为 base 存储差分。理论压缩率最高，但记录之间形成强依赖，单条记录的解析需要先还原前一条；一旦中间记录发生插入、删除或更新，后续记录都可能被连带影响，乐观写容易退化为悲观重写，工程复杂度极高。

• 跨页共享字典：在页外维护一份更大范围可复用的前缀字典，例如按索引、按分区，甚至按一段 page range 共享。这样可以让多个页复用同一批高频前缀，在某些前缀高度稳定的场景下有机会获得更高的总体压缩率。但它的问题也很明显：字典本身变成了新的全局元数据，带来版本管理、并发控制、崩溃恢复、页分裂迁移、冷热前缀演化等一系列复杂性；同时单页读写不再完全自洽，访问路径和回收机制都会变重。

• 页级共享字典：每页维护一份局部字典，页内所有记录共享。单条 DML 通常只改记录本身，不触发字典变动；只有在页重组、页分裂或整页重编码时，才重新计算字典。记录可以自然拆成“字典引用 + 自身尾部”，页内访问路径简单，局部性好，也更容易与现有 B+tree 页面生命周期对齐。


综合来看，三种方案分别对应三种不同的 trade-off：按记录差分把压缩率推到最高，但写放大和实现复杂度也最高；全局共享字典扩大了复用范围，但引入了额外的全局一致性与元数据管理成本；页级共享字典虽然在理论压缩率上不是最激进的方案，但它把压缩作用域严格限制在单页内部，在压缩收益、读写代价和工程可控性之间取得了更均衡的折中。SPC 选择了 页级共享字典，它主要由三部分组成：

1. 字典项数量。

2. 每个前缀在字典区中的偏移目录。

3. 真正的前缀字节串数据。


这样，多个索引记录就可以共享同一段页内前缀内容，而不需要各自重复保存。

从结构上看，SPC 把“记录里重复出现的前缀”提升成了一个页级的一等公民对象。

SPC 记录格式

SPC 记录在普通 COMPACT 记录头之外，额外增加了一段 SPC Header。最核心的两个字段是：

1. Pack ID：表示该记录引用页内哪一个前缀。

2. Pack Len：表示该记录实际复用了这个前缀的多少字节。


这样，一条 SPC 记录在物理布局上就从“完整索引键”变成了“页内共享前缀 + 本记录剩余内容”。记录的逻辑值没有发生变化，索引排序语义也没有发生变化，但页内重复前缀只需要保存一次。

SPC 数据编码

Split-triggered encoding：只在页面即将分裂时触发

编码时机是 SPC 在工程上需要审慎考虑的一件事。每条 DML 都做一次整页编码，CPU 代价是硬成本，会直接拖累写路径；完全不做又失去压缩意义。

SPC 采用 Split-triggered 编码 策略：新写入的记录先以非压缩形态写入页；直到页内空间即将耗尽、即将分裂时，才整页做一次 SPC 编码。

具体的触发点设置在 InnoDB 的乐观插入路径上：

1. 页内剩余空间不足以容纳新记录；

2. 且 reorganize（清理删除标记、整理碎片）之后依然腾不出空间；

3. 此时原本的逻辑会放锁进入 SMO 流程（B+Tree 结构变更）；SPC 插在这里，先尝试一次整页 SPC 编码；

4. 编码后能塞下新记录，走"乐观 + 压缩"路径，避免 SMO；

5. 编码后依然塞不下，回退到正常的 page split 流程。


这样做的收益是系统性的：

• 冷页、稀疏页永远不会被编码，写路径无任何额外 CPU 开销；

• 压缩代价被均摊到一页内的 N 次 DML 上；

• 能避免的 SMO 就避免掉——压缩省下来的空间，很多时候刚好让本来要分裂的插入就地完成，压缩本身就在帮 SMO 减压。


页内编码算法

SPC 编码的目标是在字典条数上限（128）的约束下，为页内有序记录选取一组不相交的连续区间，每个区间共享一条公共前缀，使总字节净收益最大。这是相邻记录公共前缀长度序列上的最优分段问题，精确最优解需要 O(n²) 的动态规划，不适合放在页分裂的热路径上。

SPC 用线性时间的三阶段贪心做近似。第一阶段顺序扫描该序列，按升降转折切分为若干极大单调区间作为候选，每个候选的字典内容取自公共前缀最长处的记录。第二阶段从左至右逐对比较相邻候选独立保留与合并的字节收益，择优执行；合并后共享前缀退化为衔接处的最小值。第三阶段将保留的候选落入页级字典，为每条记录回填字典引用与压缩长度；前缀过短或未覆盖的记录保留原始形态，与压缩记录共存于同一页。

二级索引页内记录按键值有序，相同前缀天然连续成簇，这一贪心策略在实际负载下与精确最优的收益差距很小。

SPC 数据解码

前缀压缩的工程难点不在算法本身，而在解压要覆盖读路径每一个角落。InnoDB 里访问二级索引记录的场景非常多，每一条路径上都涉及rec_get_offsets、基于 offsets的字段访问、rec_t 与 dtuple_t 的比较，都必须能正确处理 SPC 记录。

Slice：统一的逻辑视图

原生 InnoDB 的上层代码直接基于 rec 指针 + offsets 访问记录。若让每一处上层代码都去区分"这是连续的 COMPACT 记录，还是分裂的 SPC 记录"，维护成本极高，也容易引入隐蔽 bug。

为此，SPC 在 InnoDB 的 rem 层引入了一层新的抽象——Slice。所有上层读取路径统一基于 Slice 接口访问记录：

• 对连续的 COMPACT 记录，Slice 退化为直接访问 rec 指针，与社区原本方式保持一致；

• 对 SPC 记录，Slice 在需要时按需把"字典前缀 + 记录尾巴"拼成一段连续内存再返回；

• 对 DDL 外部排序的 merge record，Slice 也提供了对应的适配形态。


Slice 抽象的关键在于：它不改变上层代码的语义，只改变实现。上层代码看到的仍然是"逻辑上完整"的字段，物理差异被完全封装在 Slice 内部。

在这层抽象之上，SPC 对 MVCC / Undo / Purge / 锁 / Change Buffer / 复制 / 备份恢复 都是 语义等价 的——外部看起来，SPC 只是一个纯粹的页内物理存储优化，逻辑行为和普通二级索引完全一致。

在性能敏感的读路径上，Slice 还支持"不完全解压"的访问：

• 比较一条 SPC 记录和一个 dtuple 时，可以直接基于字典 + 尾巴 + 扩展 offsets 在压缩形态下做逐列比较，不需要先构造出一条完整的非压缩 rec；

• 这种"压缩态直接比较"在热路径上省掉一次 memcpy 和一次临时分配，是 SPC 在 CPU Bound 场景下性能的重要保障。


业界对比

MySQL 原生压缩

如前文所述，表压缩 和 透明页压缩 都是通用块压缩，不利用 B+tree 叶子页"相邻即相似"的结构特征；压缩/解压链路使用 zlib/lz4，CPU 代价大；并且表压缩在 Buffer Pool 保留压缩+解压双份副本，对内存利用率不利。

PostgreSQL B-tree Deduplication

PostgreSQL 13+ 在 B-tree 索引上支持 "deduplication"：对相同键值的多条 TID 做聚合存储。其本质是针对重复键值的聚合，而不是针对前缀的字典压缩，对长前缀、前缀不完全相同的场景（如 URL、trace id）收益有限。

Oracle Key Compression

Oracle 的基础索引压缩是 prefix/key compression（COMPRESS n）：它将索引键拆成 prefix 与 suffix，并在索引块内共享前导列前缀，因此本质上是按列数指定前缀长度的列级前缀共享。相比之下 SPC 的字典是字节级的，能更精细地利用真实数据分布。

在此基础上，Oracle 又提供了 Advanced Index Compression（COMPRESS ADVANCED LOW/HIGH）。与固定前缀方式不同，Advanced Index Compression 采用按块、结合数据分布的自适应压缩：数据库会为每个块选择更合适的压缩方式，公开文档提到其内部会使用 intra-column level prefixes、duplicate key elimination 与 rowid compression 等技术。

SQL Server Page Compression

SQL Server 的 Page Compression 在现有主流数据库中，与 SPC 在“页内利用重复模式降低存储开销”这一方向上最为接近。其实现并非单一算法，而是由 Row Compression、Prefix Compression 和 Dictionary Compression 三层机制顺序组成：先对行格式做紧缩，再在页内提取列前缀，最后对整页范围内的重复值建立字典。其进行压缩的时机也与 SPC 相似：当页写满并需要容纳新行时，数据库会对整页重新评估，决定是否应用 Prefix 和 Dictionary Compression。

测试数据

性能表现

为了验证 SPC 在真实 OLTP 负载下的实际效果，我们基于 sysbench 设计了一组针对二级索引前缀重复特征的测试负载，在同一套硬件和数据集上，分别对比开启与关闭 SPC 时的空间占用与吞吐表现。

测试环境与数据集

压测使用128 并发线程，表结构模拟典型前缀重复特征：每张表包含 3 个 INT 类型的枚举列（模拟 status、category 等低基数字段，每列 5 种取值）和 6 个 VARCHAR(64) 的业务键列（模拟订单号、编码等具有公共前缀特征的字段，前缀长度 40 字节，1000 种前缀）。在此基础上建立 12 个二级索引：3 个枚举列单列索引、6 个业务键单列索引、3 个（枚举列, 业务键）联合索引。共 16 张表，每表 100 万行。关闭 SPC 的单表大小为 1.8GB，二级索引占 1.16G，开启 SPC 的单表大小为 1.1GB，二级索引占 0.52B，二级索引压缩率约 55%，整体压缩率约 38%。

测试负载包括三种：

• read_only：二级索引点查 + 联合索引点查 + 联合索引范围扫描，模拟典型的在线查询路径。

• read_write：在 read_only 基础上叠加二级索引列更新与 delete/insert 操作，模拟混合事务负载。

• write_only：仅包含二级索引列更新与 delete/insert，每次写操作涉及全部 12 个二级索引的维护，模拟写密集场景。


IO Bound 场景

通过调整 Buffer Pool 大小，使索引工作集无法全部驻留内存，制造磁盘随机读成为瓶颈的 IO Bound 条件。

Buffer Pool = 4 GB

Buffer Pool = 8 GB

在 IO Bound 条件下，SPC 的性能收益主要来自两条路径：其一，压缩后每个 16 KB 页容纳更多记录，Buffer Pool 的有效覆盖率显著提升，缓存命中率的差距直接转化为更少的磁盘随机读；其二，压缩减少了 B+tree 的叶子页总数，降低了页分裂频率，间接缓解了 SMO 带来的 SX 锁争抢。8 GB Buffer Pool 是本数据集下的最佳对比区间：关闭 SPC 时 BP 仅覆盖约三成数据，大量索引访问需要读盘；开启 SPC 后覆盖率提升至近半，缓存命中率的差距被最大化放大，读和读写负载均获得近 47% 的吞吐提升。

write_only 负载在两种 BP 配置下均几乎无差异（+1.6%~1.8%），这是符合预期的：该负载的读路径通过主键定位行，不经过二级索引的 B+tree 查找，因此 SPC 对二级索引页的压缩不影响读侧缓存命中率；写路径虽然涉及全部 12 个二级索引的维护，但 Split-triggered 编码策略确保了常规 DML 不触发额外的压缩开销，写吞吐基本持平。

CPU Bound 场景

将 Buffer Pool 调至 32 GB，使全部数据驻留内存，消除磁盘 IO 因素，观察 SPC 在纯 CPU 路径上的表现。

数据全部驻留内存后，SPC 的 IO 收益消失，三种负载的吞吐差异均在测试波动范围内， Split-triggered 编码策略和压缩态直接比较优化有效控制了解压开销。
